layout6.0的 PCB边缘

大孔景元 · 发表于 2023-9-14 22:26:05

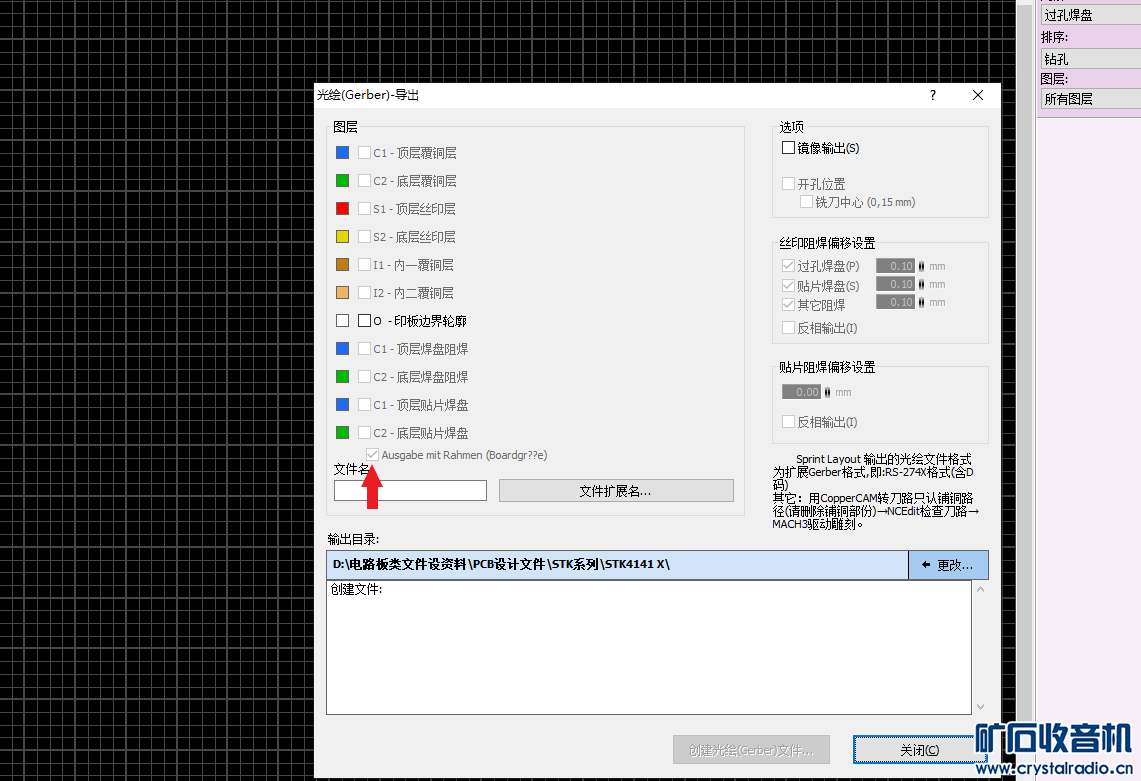

我用layout6.0画了两张板，但提交文件时没有印刷板边缘选项，是哪里出了问题，向大家请教

天缘 · 发表于 2023-9-14 22:43:08

画边框要在这设置U层才是PCB边缘。

DWQ-2008 · 发表于 2023-9-14 22:48:42

U层是机械层可画出印板尺寸。

大孔景元 · 发表于 2023-9-15 07:33:29

本帖最后由大孔景元于 2023-9-15 08:03 编辑

折腾了无数次，提交的文件提示查不到图形，也不显示印刷板的尺寸，

ShengYun · 发表于 2023-9-15 07:58:05

本帖最后由 ShengYun 于 2023-9-15 08:04 编辑

这类的设计辅助软件，protel99se以及它升级版AD多我来说比较合用。

天门冬 · 发表于 2023-9-15 08:28:03

大孔景元发表于 2023-9-15 07:33
折腾了无数次，提交的文件提示查不到图形，也不显示印刷板的尺寸，

PCB边缘需要在画在U层，不复杂啊？

a_fu · 发表于 2023-9-15 08:39:03

可以的话，把文件发上来，让大家试一下看问题在哪里？

lxg · 发表于 2023-9-15 08:57:32

楼上的几位说的很明白了，必须要在U状态画上边框；

大孔景元 · 发表于 2023-9-15 10:28:23

用画走线的方式画边界吗？

乙猪 · 发表于 2023-9-15 10:41:36

大孔景元发表于 2023-9-15 10:28
用画走线的方式画边界吗？

老师傅碰到新问题了。

三步操作：
1、左下角选择线宽，一般0.15至0.20mm就行；
2、左下边选择U层；

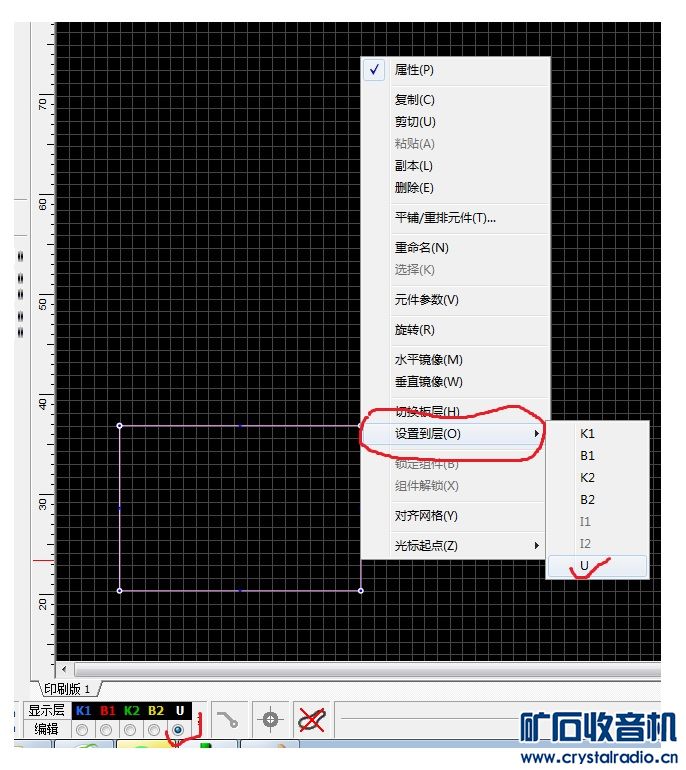

3、画一个闭合的框，可以用任何画线工具，例如“直线布线”“圆环弧形”“矩形方形”“多边形”“特殊形状”。关键词是“闭合”。当然一般用“矩形方形”比较好。

天门冬 · 发表于 2023-9-15 11:11:32

本帖最后由天门冬于 2023-9-15 11:36 编辑

大孔景元发表于 2023-9-15 10:28
用画走线的方式画边界吗？

看头像，这个小朋友犯迷糊了

是用画线方式在U层画边界

ShengYun · 发表于 2023-9-15 12:50:23

建议楼主看这个帖子对layout6.0 的介绍http://www.crystalradio.cn/thread-763928-1-1.html

szlrdn · 发表于 2023-9-15 13:24:14

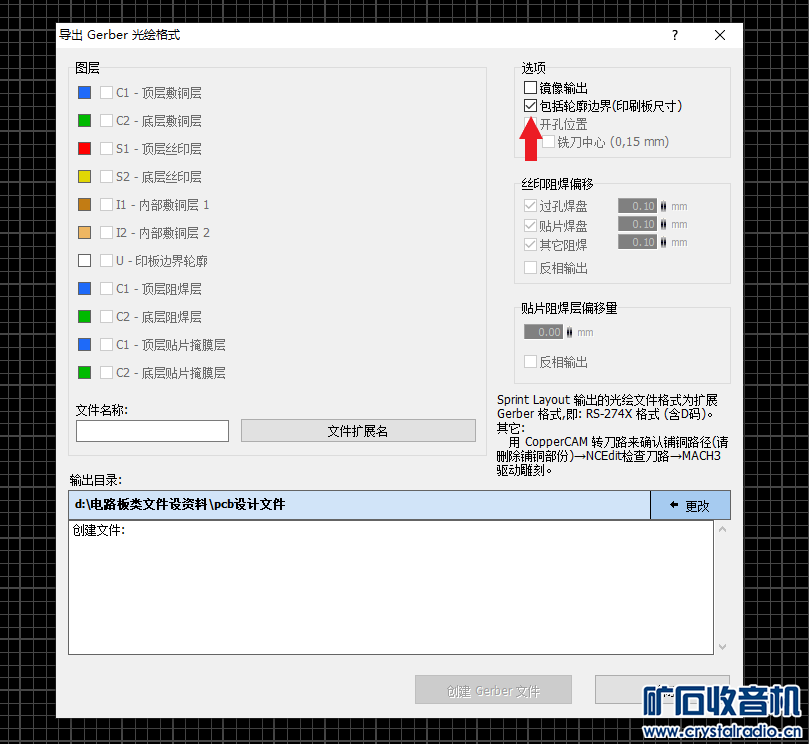

没有复杂的外型可以不画框。导出文件时勾选箭头指的选项。

傲世飞鱼 · 发表于 2023-9-15 13:44:57

这个软件怎样保存成别的格式，比如DXF

大孔景元 · 发表于 2023-9-15 17:30:25

划边，勾选，问题解决，谢谢了兄弟们
