分享“袖珍版”上海312型四波段收音机PCB文件

xinjun5557 · 发表于 2024-4-16 15:42:05

LAOQIANG 发表于 2024-4-16 14:37
厉害啊！看你做成了不少收音机，算是制作大家了。想问下；你所做的这些机子，包括仿制国外的，那款相对灵敏 ...

相比而言，无论国产的还是国外的，还是带调谐高放的电路灵敏度更好一些。

LAOQIANG · 发表于 2024-4-17 10:16:50

xinjun5557 发表于 2024-4-16 15:42
相比而言，无论国产的还是国外的，还是带调谐高放的电路灵敏度更好一些。

谢回复；那就找一款相对好做的

xinjun5557 · 发表于 2024-4-17 12:01:31

本帖最后由 xinjun5557 于 2024-4-17 12:08 编辑

LAOQIANG 发表于 2024-4-17 10:16
谢回复；那就找一款相对好做的

说起来都不好做。如果图省事，可只做中波段。锗管可做红灯733-1，硅管可做高灵敏度调谐器（红灯745的前半部分），功放部分可用OTL替代。从元器件比较好找和性能稳定考虑，调谐器要好一些。733-1的锗管质量好的相对难找一些。这两种电路，论坛都有坛友制作的帖子，可参考。日机的九管有纯中波机电路，但是没有具体制作参数，所以反而不如国产机电路容易制作。春雷3T3灵敏度也很好，但是高频部分用的是场管，中低频部分是硅管锗管混搭，调试难度相对大一些。

13952016708 · 发表于 2024-4-17 12:24:25

我没有楼主的动手水平，但和楼主一样有一颗爱312的心

，没办法只有花钱了，先后1.38K买了一台早期空气连版本品相不错的312，然后图便宜500块买了一台没有电池盒子的配件机，然后又图便宜300多买了一个散架的缺一片左侧木板、塑料面板缺一角的配件机，有电池盒子，正好给第二台用。最后，经不起诱惑，又800多弄了一台金属面板的312—A。

魔怔了。除了楼主讲的优点外，我感觉312的造型、结构设计有德机影子。调台过程真的感受很好，几乎听不到杂音。调到台以后，那个音质，把中频部分完全反映出来，播音员声音太好听。

LAOQIANG · 发表于 2024-4-17 13:41:36

xinjun5557 发表于 2024-4-17 12:01
说起来都不好做。如果图省事，可只做中波段。锗管可做红灯733-1，硅管可做高灵敏度调谐器（红灯745的前 ...

收到，但我所在地中波几乎收不到信号，只有玩短波。也不用仿的那么准，我只准备做其中一到两个波段，大概6——18M左右。

LAOQIANG · 发表于 2024-4-17 13:46:25

xinjun5557 发表于 2024-4-17 12:01
说起来都不好做。如果图省事，可只做中波段。锗管可做红灯733-1，硅管可做高灵敏度调谐器（红灯745的前 ...

另外我收了台红波601，感觉灵敏度还行，但就你所言，看来还是比三联带高放的机子有差距。

xinjun5557 · 发表于 2024-4-17 14:01:24

13952016708 发表于 2024-4-17 12:24
我没有楼主的动手水平，但和楼主一样有一颗爱312的心，没办法只有花钱了，先后1.38K买了一台早期空气连版 ...

能买到早期空气连的上海312收音机，阁下的运气真是不错！这机的空气连我只在咸鱼见过一台，且价格不菲，好像四千多元。其他无论什么品相，什么价格，都是密封连。空气连的机器不仅空气连不一样，其他许多配件也不一样，晶体管用的也是我国早期的那种个头较大的灰白色漆面的锗管，看上去很高级的样子。你补充得很对，该机外壳是一大亮点，钢琴漆面，塑料的质地也优于一般的塑料机壳的材质，造型也很美观。总之，厂家在该机身上投入的精力和财力，足以证明设计者和制造者对此机“高看一眼”，同时也说明了它的不同凡响。我跟你也一样，买了一台正常接收的312（没有电池盒），还买了一台外壳破碎的尸体机。此外，312声音好听，与它的变压器的制作方法独特不无关系。

xinjun5557 · 发表于 2024-4-17 14:06:05

LAOQIANG 发表于 2024-4-17 13:41
收到，但我所在地中波几乎收不到信号，只有玩短波。也不用仿的那么准，我只准备做其中一到两个波段，大概 ...

收听短波完全没问题，就按调谐器的电路做，不做五波段，做两三个波段也可。各个电感线圈的参数都有详细介绍，即便制作得有些误差也无所谓，大不了每个波段的起始频率与截止频率衔接得不精确就是了。

LAOQIANG · 发表于 2024-4-17 14:09:08

xinjun5557 发表于 2024-4-17 14:06
收听短波完全没问题，就按调谐器的电路做，不做五波段，做两三个波段也可。各个电感线圈的参数都有详细介 ...

收到，谢回复。到时还望不吝赐教。

旧城以西 · 发表于 2024-10-4 19:23:32

近日在古玩市场碰到一台，收回来了。品相不怎么好，木壳有开胶。但是看着电路没动过。
不知这台机子为何这么贵？某鱼能响的都在大几百上千

xinjun5557 · 发表于 2024-10-4 22:10:42

本帖最后由 xinjun5557 于 2024-10-4 22:12 编辑

自制冰激凌发表于 2024-10-4 21:19
跟了，展示一下

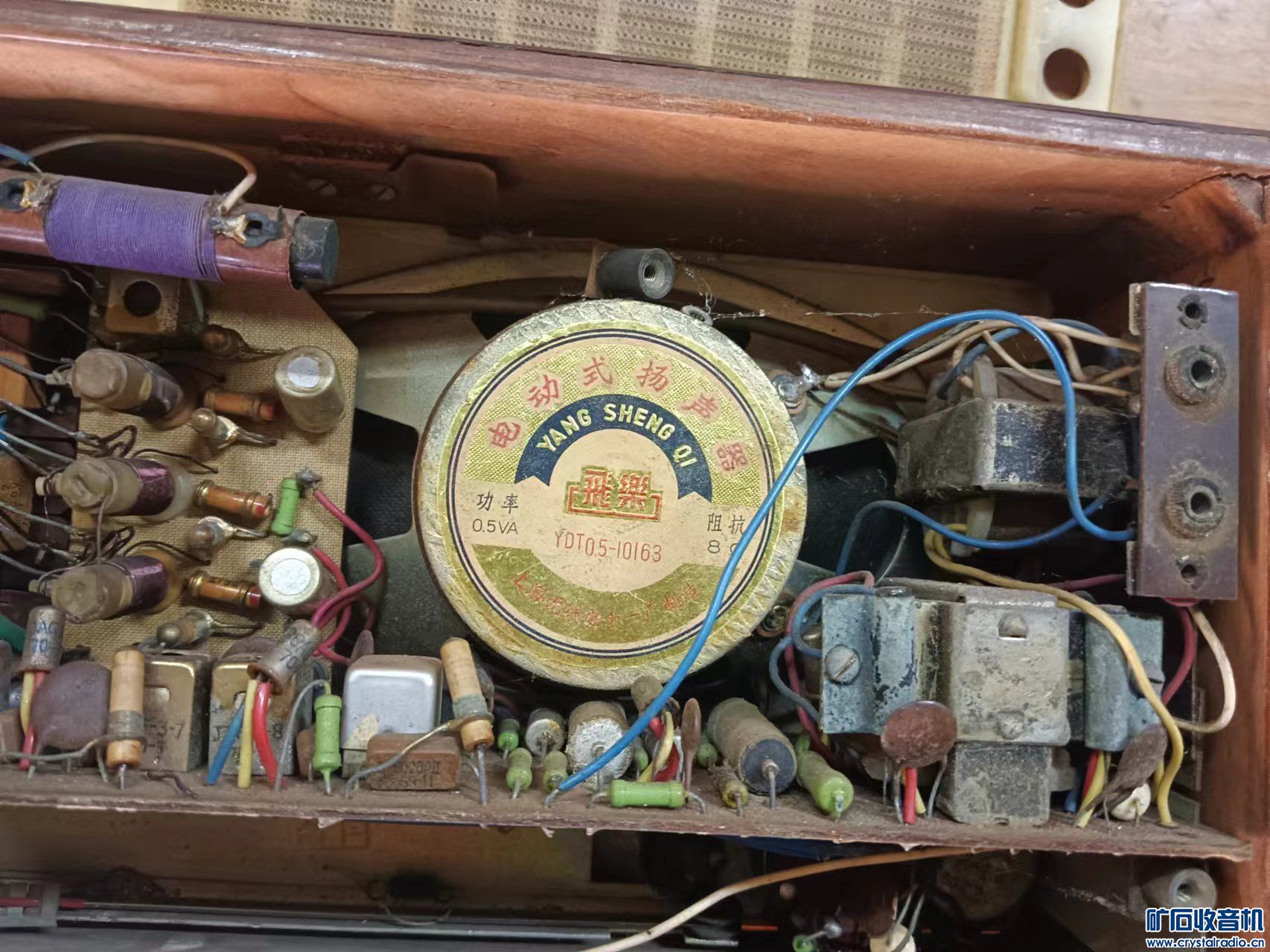

虽然都是飞乐牌，但第二台312用此款喇叭第一次见，不知是原装还是改换的。都是空气连，难得。

xinjun5557 · 发表于 2024-10-5 09:13:55

自制冰激凌发表于 2024-10-5 07:29
其实这个312版本还是很杂的，当年估计集采到什么元件就装机了，过手了很多台的312会发现一些机子功放管b ...

后期的上海312都有6800皮法电容，电原理图上也有这个电容。早期的空气连版本那个位置没有6800瓷片电容。我查了一下，“红宝书”上的上海312电原理图也没有这个电容。看来不是“任性”，是电路改进的结果。其实，电路改进不只是这一点，AGC电路的接法，前后版本也不一样。

xinjun5557 · 发表于 2024-10-5 09:33:34

本帖最后由 xinjun5557 于 2024-10-5 09:35 编辑

旧城以西发表于 2024-10-4 19:23
近日在古玩市场碰到一台，收回来了。品相不怎么好，木壳有开胶５强醋诺缏访欢�
不知这台机子为何这 ...

上海312收音机，从电路到用料再到设计再到颜值再到接收效果，都是不同凡响的存在，所以它贵。

xinjun5557 · 发表于 2024-10-5 09:59:17

自制冰激凌发表于 2024-10-5 09:43
红宝书？？哪本？不明隐喻，

就是电子技术讲座（三）晶体管收音机，上海业余工业大学编著，红色封面，俗称“红宝书”。

xinjun5557 · 发表于 2024-10-5 10:11:49

“红宝书”中的上海312电原理图——
