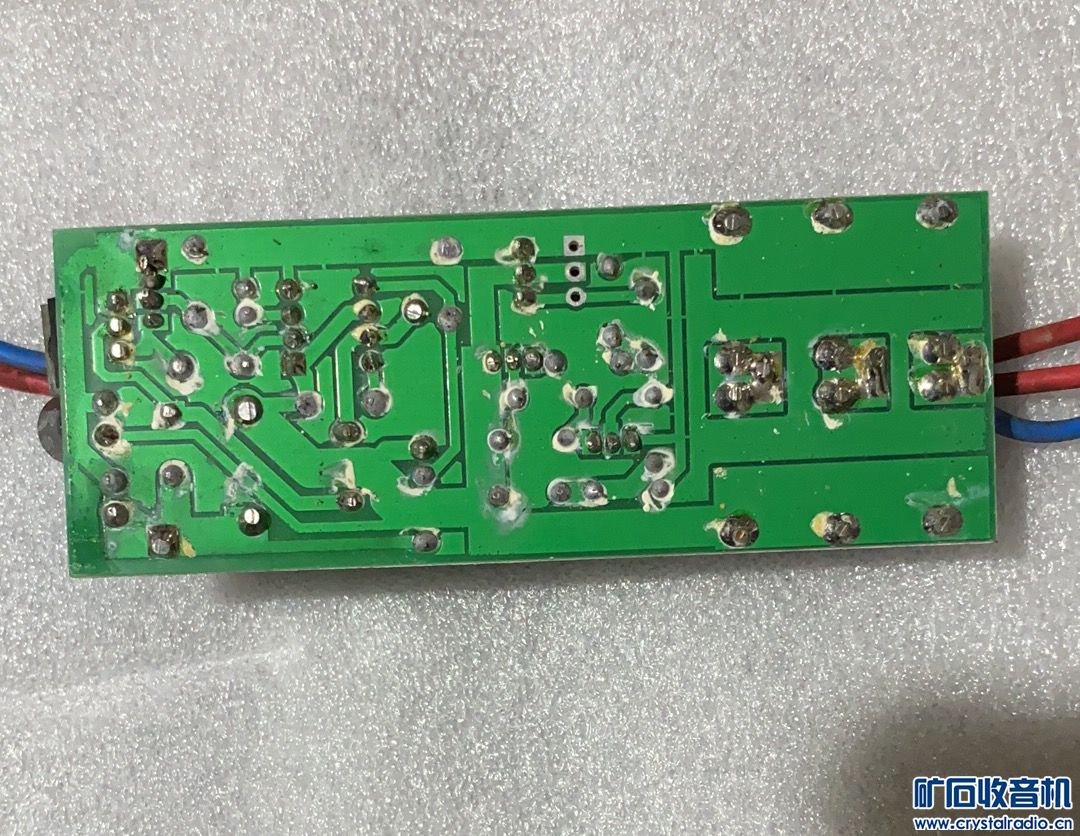

风力微风发电机（无铁心）控制器电路板～感兴趣的同学自己解读哟

935482411

935482411

深圳观知 发表于 2023-8-1 00:19
能把板子上面的元器件具体型号给出来吗？想照做个试试。或者可以转让？

你好，板子上芯片



这个板子，我也只搞到一个，留着自己用。
不转让，抱歉了……

sunstar126

这种风力发电机的结构并不是象吊扇，而是像空芯杯电动机一样，就是转子是一个可以转动的磁铁加一个内铁芯，这个内铁芯也是与磁铁固定在风叶轮上的，而定子线圈应该是一个三相线圈，是无铁芯的，这样就不会因为有铁芯的线槽而产生磁阻，必须是转矩大于这个磁阻时转子才能转动，对于风力就有了比较高的要求，要减少磁阻一个是减小磁铁的磁性，但这对于发电不利，另一个就是去掉线槽，让铁芯不会产生磁阻，空芯杯电机的结构就是一个磁铁与内铁芯固定在一起，转子是一个杯形的空芯线圈，套在磁铁与内铁芯的空隙中，这个发电机应该也是这样一个结构 ，不会在转动时产生一顿一顿的现象。
这个控制板前面就是一个三相全桥整流电路，后面应该是一个开关稳压电路吧，通常应该是一个降压开关稳压电路，不过现在的风力发电机的控制电路好像是升压降压电路，意思就是发电电压低的时候是升压，高的时候就是降压了，可以保证输出最大功率。有人测试过这些风力发电机，认为功率有虚标，因为测试的对电瓶的充电功率达不到额定植，实际上这是测试方法不正确的，比如对于150W的风力发电机，在额定输出时，应该是150W，通常刚出电压是标称12V的，实际上可能最大可以到14。4V左右吧，这个是以12V铅电瓶的充满电的电压为算的，这样满功率时充电电流应当在10A多一点吧，但电瓶可能已经比较满电了，在14。4V下充电电流达不到10A，那怕你用12级大风吹也不能达到输出150W啊，简单的一个比喻就是你在一个输出功率100KW的电力变压器的输出端只接上一个40W的灯泡，你说这个变压器的输出功率没有100KW，问题在哪里呢？
正确的方法应当是在输出端接上一个1。4欧的电阻，这样在14。4V的电压下输出电流可达10A，如果风力发电机输出达不到，会造成输出电压达不到14，4V的，或者是用一个电子负载，设置在恒压模式，电压为14。2V，就是要比输出电压低一点点，这样当输出电压超过14。2V时负载电流就会上升，直到输出电压下降到14。2V为止，这个时候的最大输出功率就可以测量出来了。

935482411

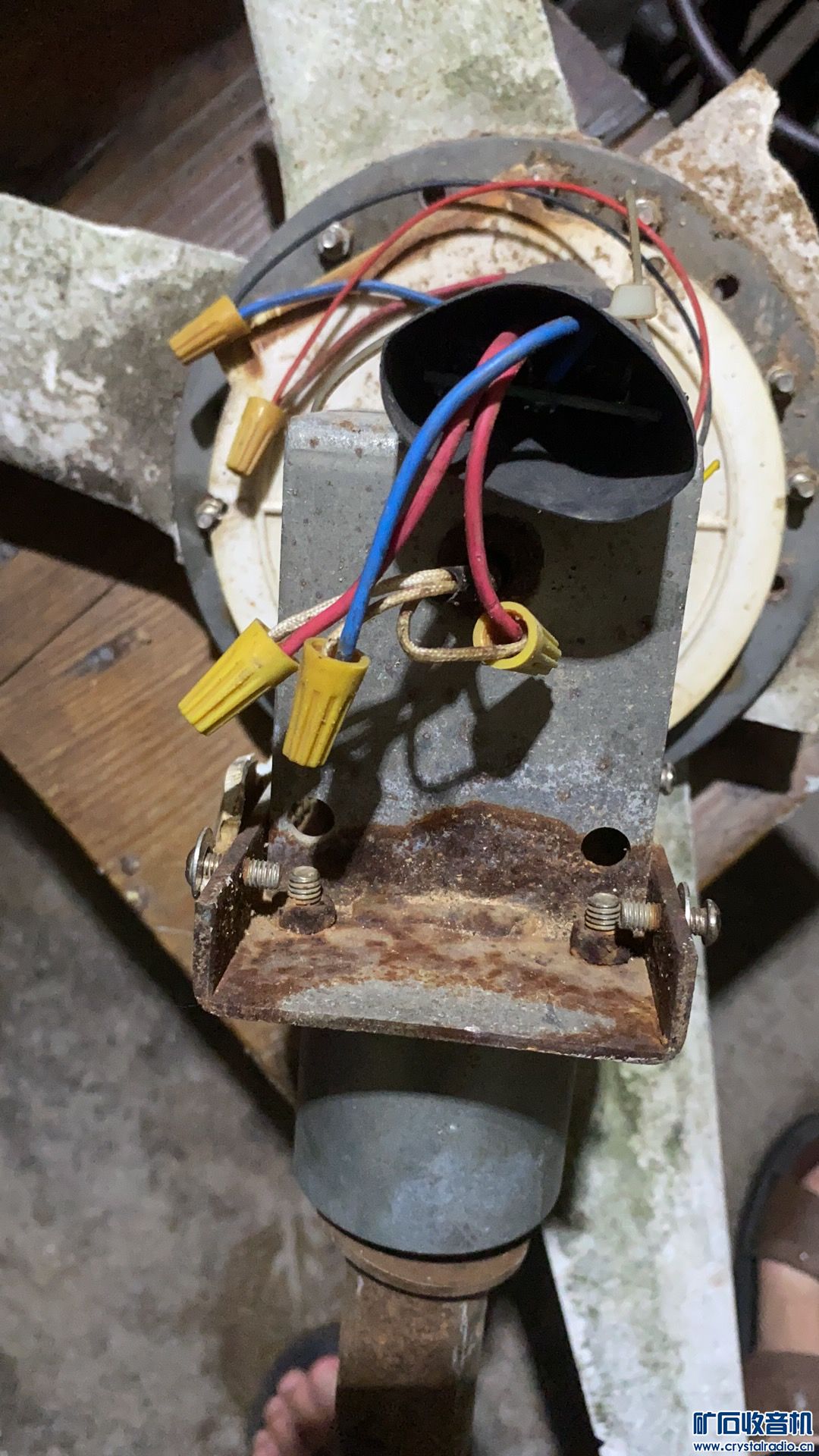

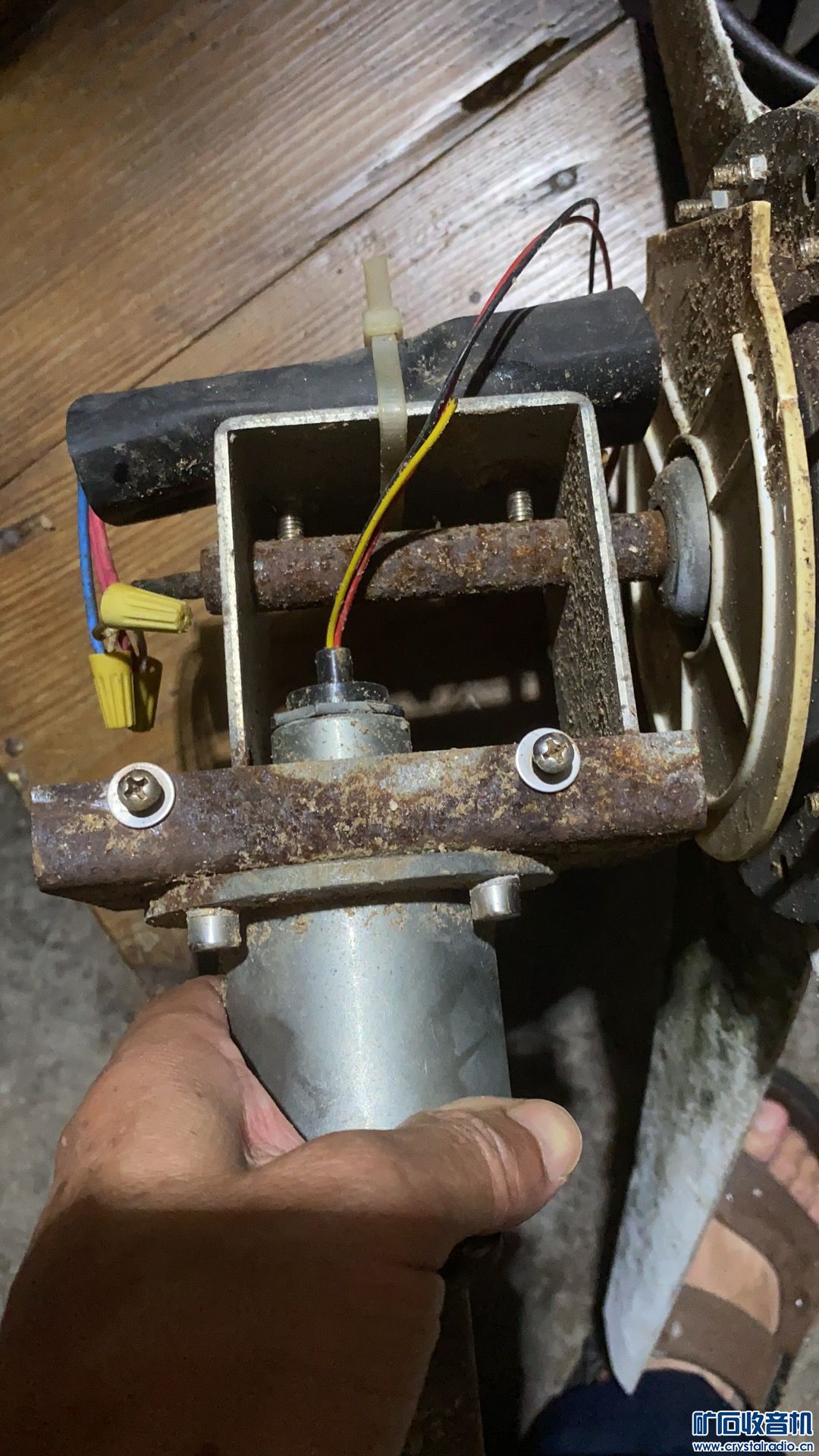

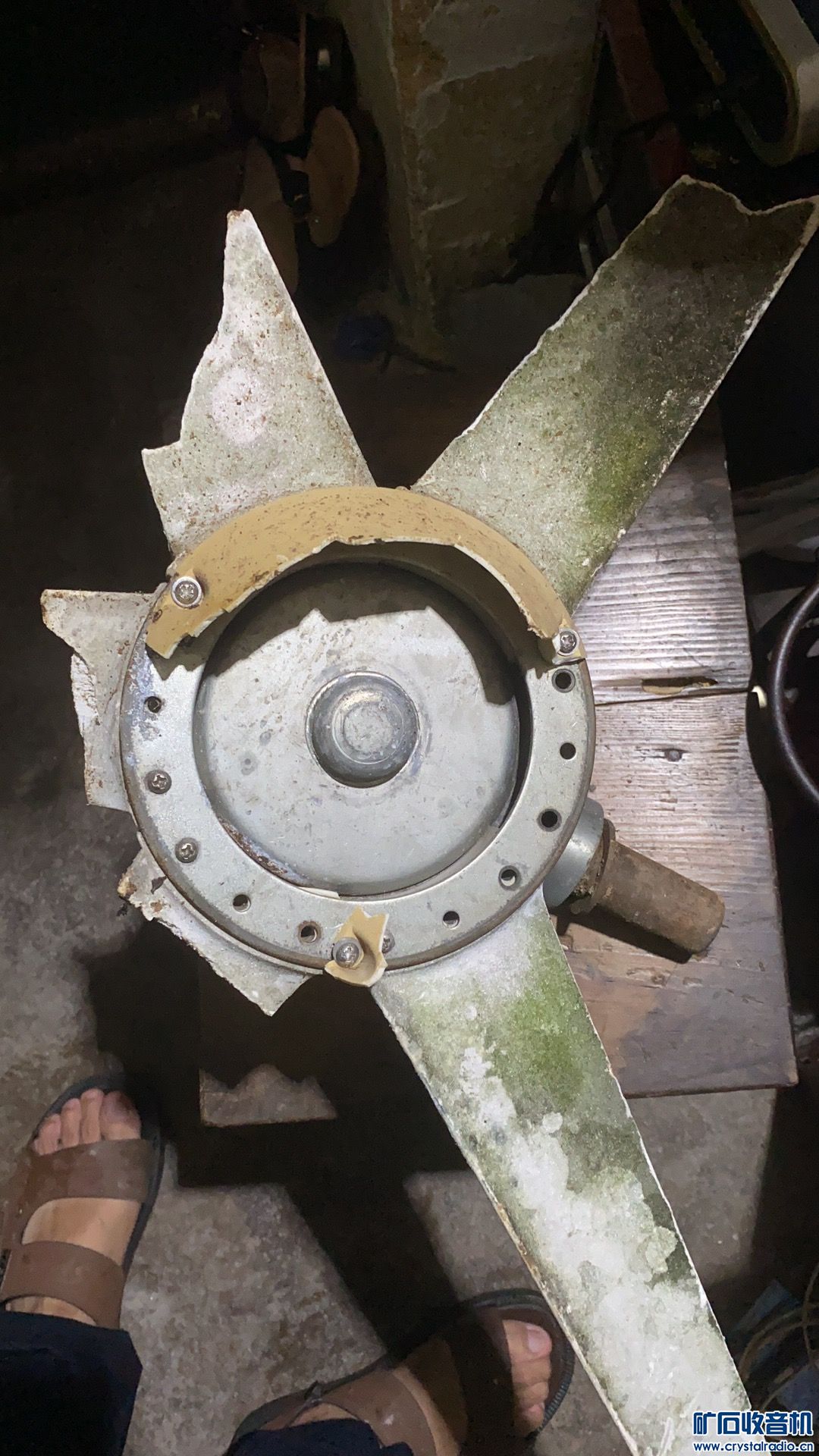

这款风力风力发电机上用的～

5133

这是小功率风力电机，铜线和铁芯在转子的顶部。类似吊扇结构。电路板就是整流、滤波稳压、充电管理、刹车控制电路。

935482411

拆开后的风力发电机内部^_^

935482411

都已经明确告诉是无铁心风力发电机了，还是要解读成铁心结构^_^

935482411

sunstar126 发表于 2023-7-31 22:41
这种风力发电机的结构并不是象吊扇，而是像空芯杯电动机一样，就是转子是一个可以转动的磁铁加一个内铁芯， ...

发电机线圈是固定不动的，外壳是通过上下轴承灵活转动的。
该发电机，非常适合改制成垂直安装风力发电机，重新设计、安装新的风轮，不需要尾巴定向来捕捉风力～

935482411

前一段时间，我天真地想装两个这样的风力发电机放电动三轮车上，利用电动车行驶速度与自然风结合，勇闯天涯^_^

深圳观知

能把板子上面的元器件具体型号给出来吗？想照做个试试。或者可以转让？

935482411

另外，板子上两个场管：3205

乙猪

935482411 发表于 2023-7-31 23:09
前一段时间，我天真地想装两个这样的风力发电机放电动三轮车上，利用电动车行驶速度与自然风结合，勇闯天涯 ...

还不如在三轮车上挂一个风帆，实现御风而行。

935482411

乙猪 发表于 2023-8-1 17:07
还不如在三轮车上挂一个风帆，实现御风而行。

我想装一个垂直风力发电机都怕被抓，你还敢搞风帆^_^

935482411

已知，1.8度电可以跑50公里。那么跑100公里，需要3.6度电。
电动三轮车如果匀速30公里/h,100公里需要跑3.4h。
假设风力发电机在电动三轮车行驶时间内可以维持跑100公里，风力发电机需要发电功率是多少瓦？^_^

sunstar126

935482411 发表于 2023-8-1 17:27
已知，1.8度电可以跑50公里。那么跑100公里，需要3.6度电。
电动三轮车如果匀速30公里/h,100公里需要跑3.4 ...

这个电机的结构果然是我说的那样，只不过我说的是杯形的，这个是平面型的，这个的磁路是轴向的，我说的是径向的，都是磁路在转动，而定子是线圈，且线圈是无铁芯的，这样就没有那个磁阻转矩，可以很小风力就转动起来的。这个的磁路是两对面有N个磁极交替的磁铁粘在铁壳上，通过铁壳产生磁路的通路，理论上来说另一边的磁铁意义不大的，只要外面的铁壳的磁通足够，间隙中的磁通是一样的。
对于你提出的风力发电机的功率要多少的问题，简单估算一下，需要1。2KW以上，因为你的估算是3。4H消耗3。6度电，如果是1KW的话，3。4H就正好是3。4度电，现在是3。6度电，考虑到效率等问题的话，1。2KW是必须 的。
你这个风力发电机的功率估计在100-200W之间，肯定不会超过500W，所以是不够的，两个途径，一个是减少耗电，二是增加发电量，不过用风力发电机驱动电动三轮车，估计在逆风时耗电肯定大于不用风力发电机的时候的情况的，理由你知道的。
