求三洋2405F电路图

山毛榉 · 发表于 2023-7-26 19:55:29

万能的坛，哪位大侠有三洋收录机2405F的电路图提供？不胜感激。

ywmxyz · 发表于 2023-7-26 23:21:13

本帖最后由 ywmxyz 于 2023-7-26 23:27 编辑

山毛榉发表于 2023-7-26 21:38
初来乍到，非常感谢提供电路图的热心兄弟！这个是2405H的图，H型是中短波的。我找的是2405F，F型是中波和调 ...

欢迎新来的坛友

是这个电路图吗?

海峰 · 发表于 2023-7-28 08:34:48

悠然自得哈发表于 2023-7-26 20:29
三洋2405F电路图

感谢分享，你这三张图片的原始文件（未压缩分辨率和体积）可否打包上传分享？

悠然自得哈 · 发表于 2023-7-26 20:29:05

三洋2405F电路图

L北斗 · 发表于 2023-7-26 21:20:55

还是矿坛的坛友，热心助人

山毛榉 · 发表于 2023-7-26 21:38:19

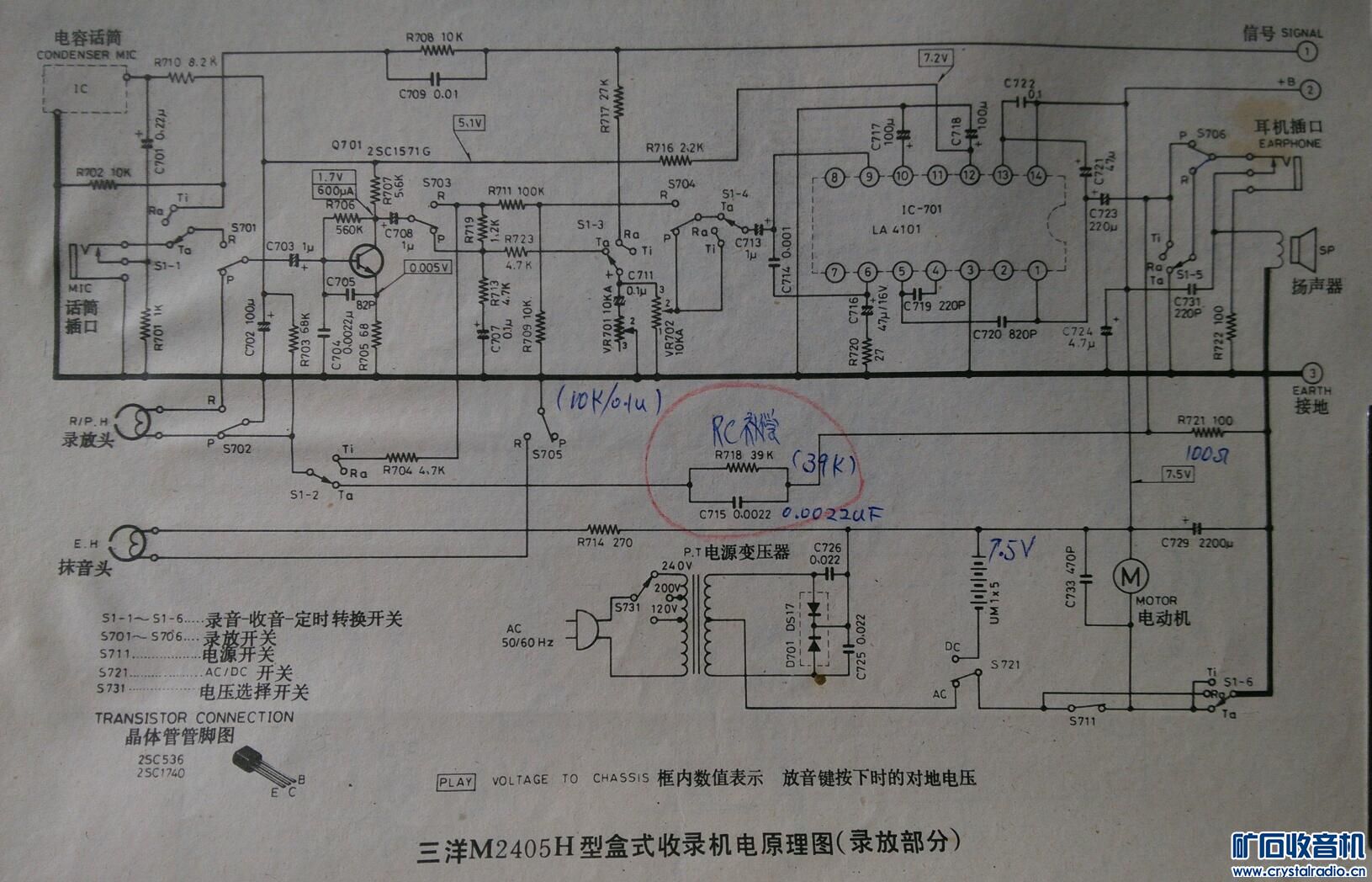

初来乍到，非常感谢提供电路图的热心兄弟！这个是2405H的图，H型是中短波的。我找的是2405F，F型是中波和调频的。

whyljh3333 · 发表于 2023-7-26 22:48:55

这个三洋系列的机器，磁头放大用2SC1571G低噪声、高B（400～600），单级放大！配合LA4101功放IC，推动其灵敏度高的喇叭，播放磁带来，非常的动听！

justmexx · 发表于 2023-7-26 23:20:44

山毛榉发表于 2023-7-26 21:38
初来乍到，非常感谢提供电路图的热心兄弟！这个是2405H的图，H型是中短波的。我找的是2405F，F型是中波和调 ...

上个pcb的图看看…………

山毛榉 · 发表于 2023-7-27 08:00:14

ywmxyz 发表于 2023-7-26 23:21
欢迎新来的坛友

非常感谢！踏遍铁鞋无觅处，得来全不费功夫，高手在民间，矿坛多潜龙。解决大问题了！再次感谢！

ywmxyz · 发表于 2023-7-27 13:12:22

本帖最后由 ywmxyz 于 2023-7-27 13:13 编辑

山毛榉发表于 2023-7-27 08:00
非常感谢！踏遍铁鞋无觅处，得来全不费功夫，高手在民间，矿坛多潜龙。解决大问题了！再次感谢！

不用客气, 翻遍了几大本图集才找到的, 可费功夫了

山毛榉 · 发表于 2023-7-27 13:46:57

天火行者 · 发表于 2023-7-28 12:57:02

看到了2楼我写的字！

悠然自得哈 · 发表于 2023-7-30 09:54:24

海峰发表于 2023-7-28 08:34
感谢分享，你这三张图片的原始文件（未压缩分辨率和体积）可否打包上传分享？

我试一下，不一定会弄

海峰 · 发表于 2023-8-6 17:53:00

悠然自得哈发表于 2023-7-30 09:54
我试一下，不一定会弄

很简单，原始图片文件压缩上传接，俗称压缩分卷。
