全桥变换波形请教

gia · 发表于 2023-7-24 11:23:22

本帖最后由 gia 于 2023-7-24 11:25 编辑

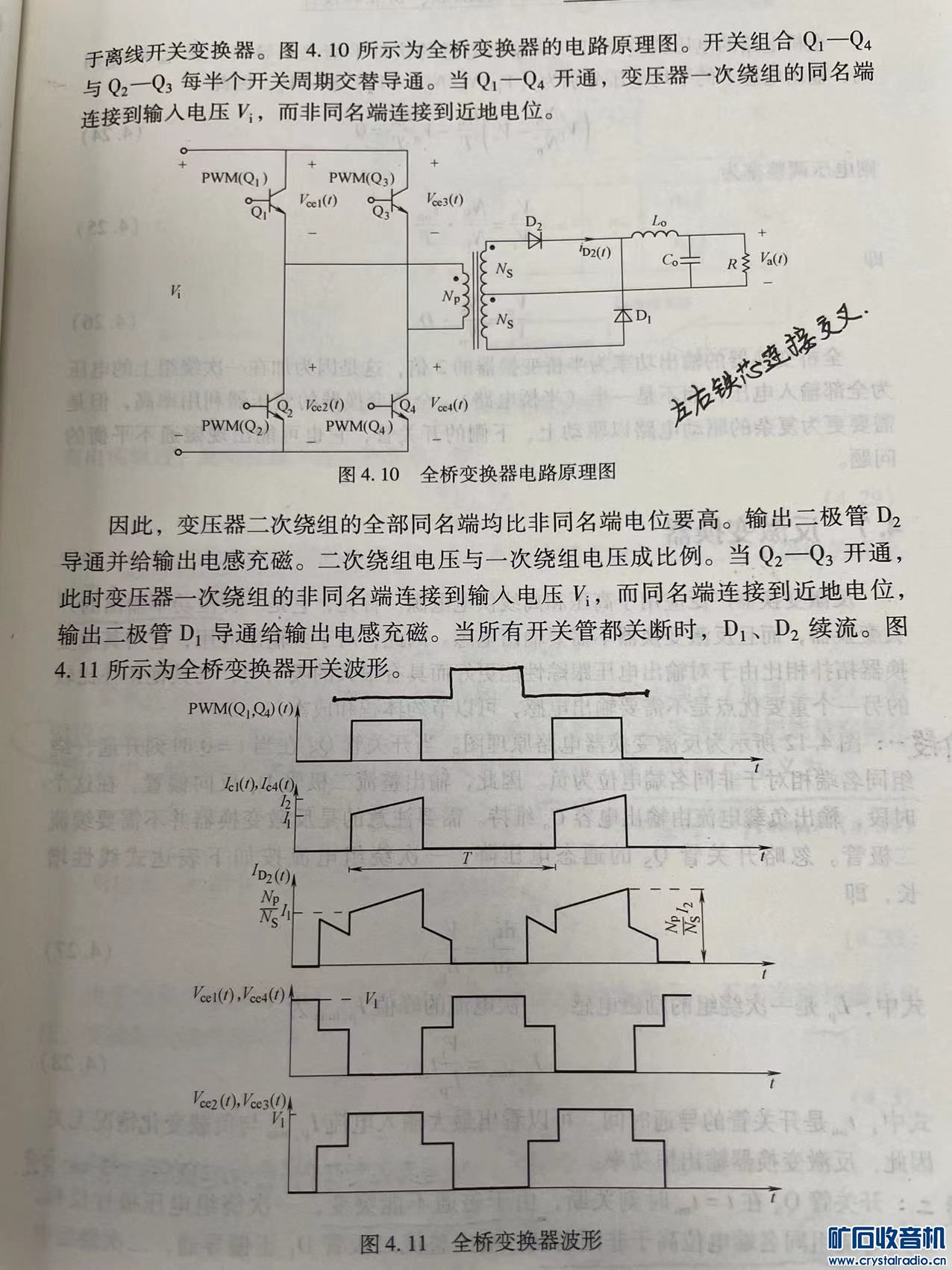

全桥PWM输入时，有一种状态是四个管子都不导通，但奇怪书上却认为此时四个管子的Vce压降均为Vi/2。没想通为啥是这样，谁知道麻烦给指点指点，谢了。

protel99se · 发表于 2023-7-24 11:47:56

书上没说是1/2呀

wskufo · 发表于 2023-7-24 12:42:41

三极管漏电阻分压的结果。

gia · 发表于 2023-7-24 13:17:35

protel99se 发表于 2023-7-24 11:47
书上没说是1/2呀

在4个管子都关断期间，变压器原边输出为0，即两个电压之间的差值为0，自然理解为Vi/2了。

gia · 发表于 2023-7-24 13:19:13

wskufo 发表于 2023-7-24 12:42
三极管漏电阻分压的结果。

图上仅仅是三极管，实际中很可能是MOS管，用漏电阻解释似乎不一定能讲得通。

protel99se · 发表于 2023-7-24 14:44:39

gia 发表于 2023-7-24 13:17
在4个管子都关断期间，变压器原边输出为0，即两个电压之间的差值为0，自然理解为Vi/2了。

您想简单了，关断后变压器原边电势可不是0呢，副边还在续流，磁通还在变化，凭什么原边电势为0呢？

gia · 发表于 2023-7-24 15:48:38

另外一本书上看到也是零电平

美人鱼999 · 发表于 2023-7-24 16:48:41

好像是参考点选取问题。
例如：24v还是±12V。
24V 时，参考点为负电压，4是开关都关断，为1/2--------------12v。楼主不理解。
变换一下，±12V，参考点为0v，4个开关管都关断，初级得不到供电，不就是0V吗！

gia · 发表于 2023-7-24 16:56:58

美人鱼999 发表于 2023-7-24 16:48
好像是参考点选取问题。
例如：24v还是±12V。
24V 时，参考点为负电压，4是开关都关断，为1/2-------- ...

Vi的正负取24V和0为例，针对4个管子都断开时，两个问题请教：
第一，各管的Vce管压降为何都是Vi/2，怎么来的 ?
第二，变压器初级究竟是不是0 ?

美人鱼999 · 发表于 2023-7-24 17:00:04

本帖最后由美人鱼999 于 2023-7-24 17:01 编辑

24V和±12v是一样的呀，没有本质的区别，只是参考点不一样。
你把24v理解为串联的2个12v

gia · 发表于 2023-7-24 17:02:57

我不关注参考点，我是想搞清楚各管的Vce管压降为何都是Vi/2

美人鱼999 · 发表于 2023-7-24 17:30:13

4个开关管都关断，高阻状态，是1/2Vi也罢，又或者是其他值，不影响电路的性能呀！这个时候4个开关管都不向变压器提供能量。

st.you · 发表于 2023-7-25 13:15:06

初级开关管截止期间，次级电感续流电流流经次级两个线圈，线圈电压为0，那么初级线圈电压也应该为0.

gia · 发表于 2023-7-25 13:26:22

初级电压为0应该没问题。书上提4个管的管压降为Vi/2，看起来应该是错的

aidn · 发表于 2023-8-1 02:36:51

gia 发表于 2023-7-25 13:26
初级电压为0应该没问题。书上提4个管的管压降为Vi/2，看起来应该是错的

可以为0可以为vi当然也能是vi/2。
