今天见到农村有线广播喇叭防雷的接法，之前都没见过。。。

wangge

今天上午去山区中老村，见到老宅里面，早年农村有线广播喇叭防雷的接法，之前都没见过。。。

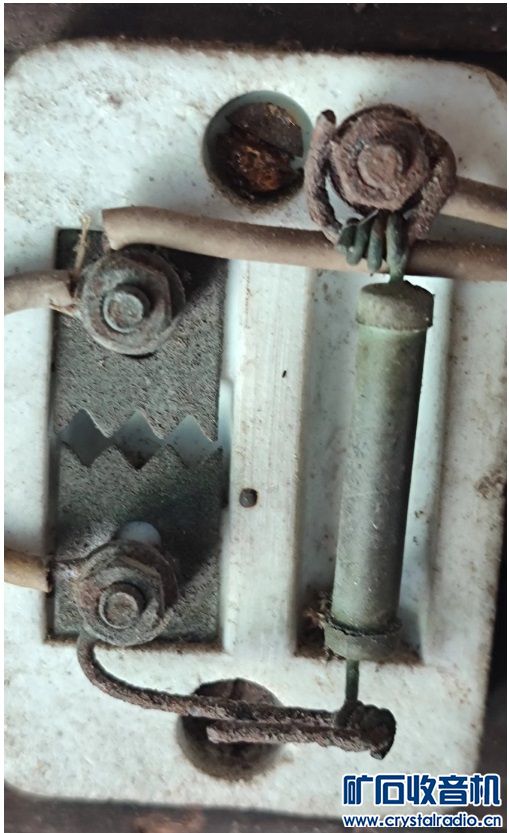

哪位老师傅见到过，跟帖说说。锯齿状的两极是用来放电的，旁边还有一个看似电阻的器件。因为没有见这样的防雷器件，不知道是不是电阻。

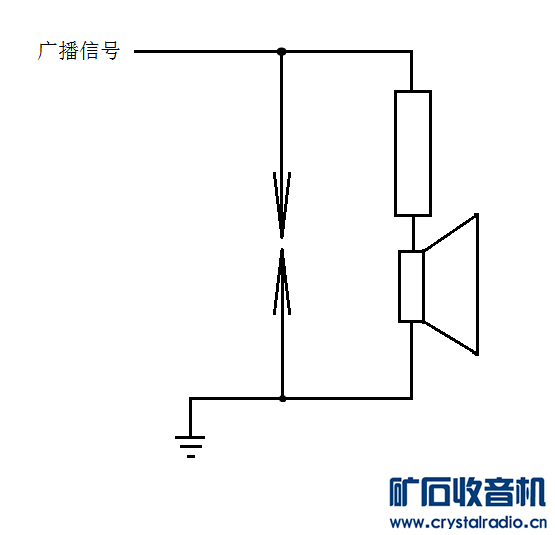

从安装方式和导线的走向，似乎连接图如下：

L北斗

不容易，好像时间停留在40年前！

226291

这个我见过，我们大队的办公室里，好像还是单刀双掷的开关带的，连在电话线上。大概是197X年。
还有一个故事，当时办公室没人，我正仔细端详这个东西，突然电话响了，我们几个愣了，不知所措，有一个愣头青拿起电话：
“喂喂，我ri你的妈妈”。
说完赶紧把电话挂上了。我们几个一听这话，吓得一溜烟跑了出来。
第二天，听说公社来人了，估计是追究这件事，我们几个吓了好几天。

slashfuck1

好怀旧的物件

苏-27

以前对这放点间隙也持怀疑态度，觉得那么高雷电，这点间隙能管事？前些年修家电，发现有些CRT电视电源有些有此设计，如TCL，雷击后放电间隙烧黑，保险烧黑，清洗后，换上保险竟一切正常，相似情况遇到几起

轻骑漫步者

70年代，我在农村插队，有线广播就是这个样子的；

安装很正规，照片拍得不错；

加分点赞！

138139l

我们家乡农村也是这样的。

BD4XY

226291 发表于 2023-7-14 23:58
这个我见过，我们大队的办公室里，好像还是单刀双掷的开关带的，连在电话线上。大概是197X年。
还有一个故 ...

有段时期，乡至村（公社至大队）的有线广播和电话共用一根线

95147

黑圆盒里什么电路走法？

tk208

黑盒是拉线开关，估计拉线断掉了，下面压着的两根线有一根是直通，另一根断开接在开关控制喇叭的通断。

xttwb001

这个是六七十年代的东西，保存这么完好，相当不易，安装规范，拍照清楚。

-道法自然-

我对这个电路有些疑惑  两个放电金属片是开路 相比之下 喇叭的电阻小很多 当大电流下来时 不应该先走电阻小的路线吗？ 那又如何通过两个开路的金属片保护喇叭的呢？？

oldwa

以前很常见啊，喇叭一端接大地。

蓝梦祥

很正规的防雷

ye123

上世纪6、70年代生产的半导体（晶体管）扩音机，一般都设有避雷管。
