请教高频功率怎么计算？

分立元件

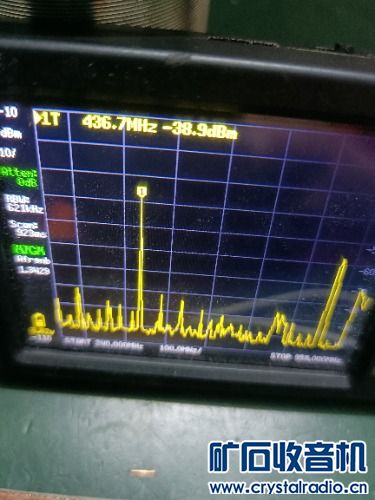

一直有个问题没有搞明白，高频电路的供电电压和功率关系，像4V电压供电，最高能输出多少功率，12V最大又是多少，低频还好算阻抗和电压是固定的，高频阻抗50欧姆，电压就未知了！

real_unreal

分立元件 发表于 2023-7-10 07:53
50欧姆的阻抗下，4V和12V供电下，功率最大能做到多少?

必须要有前提，即是否用阻抗变换器（无论是变压器还是电容分压），是哪种类型的功放。

以B类功放（或C类，但导通角为180度，等同于B类）并且不使用阻抗变换器为例，极限输出与音频功放一样，推挽的是电压的平方/(阻抗*2)。
如果是4伏工作电压，则推挽是4*4/（50*2）=0.16W，12伏则为 12*12/（50*2）=1.44W。如果是单端则减半，分别0.08W及0.72W。

上面都是在未考虑损耗的情况下。在实际工作中，单端输出极限在0.6W（12伏）左右。如果你去查看业务电台制作资料便可知，有标0.5W的(RMS)，也有标2W的（是峰值，事实上很难达到）。以此类推。

当功放是C类时，因为需要考虑效率，功放管的导通角要比B类为小，因此实际输出功率还要低些。至于低到何种程度则要看对转换效率的要求。

有一点与音频功放不同，即一味增加推动功率并不能增加最大输出，因为后面有低通，即使削顶，但过滤后仍是正弦波。

仅供参考。

real_unreal

只要能确定射频功放的真实负载阻抗及功放类型，计算还是可以的。这与音频功放类似。

shiuyipyuen

  由于高频功率测量时,电压和电流不同相位角的现象非常严重,这使得测量结果不是差一万分之几/

千分之几/百分之几那么简单，而是差达数倍 当代世界上还没有可直读的精密到多位的高频功率计。

现沿的办法是用专业的无感功率电阻作负载,然后用相同频段功率计作大概的测量,但这个办法用不同

的世界名牌功率计，之间竟有40--60%的误差,在没有办法的情况下,只好以某个古老牌子的功率计作为

其他牌子的对照基准。但这并不说明这个牌子数字是合乎电学原理，这只是现状出的下策。

我国出过些民间的高频功率计，但民众使用后无法认同.

韩国高频器件公司也曾出产过宽频带功率计,但一致性稳定性差极,结果上千台送进垃圾箱报废

  在实验室里有用热量法测量高频功率，但由于功率不同，温升时间容器散热量各异，同样误差很大

  ［计量学］有很多千古之迷,除了［高频功率］之外，［精细化工］中的［流量计］

校验,看似是简单得不能再简单了,但流体流动磨擦生热体积改变。更比［高频功率］让人啼笑皆非。

太过专业难明,很难网上介绍。

SPKBL

什么都算不出来，只知道供电电压，不知道电流，算不了总功率，自然算不了输出功率

shiuyipyuen

高频发射的电路,可以因电路形式,器件内阻,而任意，但某既定形式的输出功率，就只能改变器件

高频内阻;如低电压对讲机，手机发射电路各厂商不断在改进中,但功率似近来己到极限，近来只偏

重于成本改革.

家庭/民用对讲机现到6v电源4W输出水平，这是因应国际无线频谱使用规定。否则或许会设计得高些？

回到低频电路;如果是推挽电路这个模式，那4V电源输出千瓦也是轻易达到的。

但单端电路,不准使用输出变压器,固定喇叭阻抗,那输出就有定额。

如果4V电源;单端无限并管,喇叭也无限个并联，不用输出变压器也是可以有极大输出的。

real_unreal

比如，C类功放多使用阻抗变换高频变压器，无论是4:1，9:1还是其它，都有现成公式。而E类或F类等谐振式功放多用电容分压法，只需要找出分压比，同样可以计算，但准确性不如非谐振式的C类或D类。

分立元件

SPKBL 发表于 2023-7-10 01:57
什么都算不出来，只知道供电电压，不知道电流，算不了总功率，自然算不了输出功率

想知道4V和12V供电能做到最大功率是多少

分立元件

shiuyipyuen 发表于 2023-7-10 03:34
高频发射的电路,可以因电路形式,器件内阻,而任意，但某既定形式的输出功率，就只能改变器件

高频内阻;如 ...

想知道4V和12V供电能做到最大功率一般是多少?

分立元件

real_unreal 发表于 2023-7-10 05:49
只要能确定射频功放的真实负载阻抗及功放类型，计算还是可以的。这与音频功放类似。

50欧姆的阻抗下，4V和12V供电下，功率最大能做到多少?

分立元件

real_unreal 发表于 2023-7-10 05:58
比如，C类功放多使用阻抗变换高频变压器，无论是4:1，9:1还是其它，都有现成公式。而E类或F类等谐振式功放 ...

想知道50欧姆，4V和12V供电能做到最大功率是多少?

分立元件

real_unreal 发表于 2023-7-10 08:08
必须要有前提，即是否用阻抗变换器（无论是变压器还是电容分压），是哪种类型的功放。

以B类功放（或C ...

这样算起来功率好小，不知道用阻抗变换的话能达到多少

swp

分立元件 发表于 2023-7-10 07:53
50欧姆的阻抗下，4V和12V供电下，功率最大能做到多少?

楼主的问题很难精确的定量回答，如果是针对常见的通信设备比如手持对讲机由于车载对讲机来讲，只能用经验估测。这些设备的高频功放都是丙类放大器，效率还是比较高的，加上整体发射极其他辅助电路的耗电，一般老的设备效率是30%-40%，也就是说用整机消耗电源的功率乘以这个系数大体就是高频功率。现在功放采用MOS管效率稍有提高，我估计也难达到55%，
4V电源的机器能输出3瓦我感到就很不容易了，12V的机器要看机型，手持机老式的一般不超5瓦，新出的有的标称15W也有可能吧。车载机老式的10-45瓦不等，新出的能达到50-60瓦。没有功率计的情况下就是测发射电流在估计效率来大体估测。

longshort

最簡便的方法，是接上50欧的無感高頻電阻作为假負載，以示波器查看波形計算。現在的數字示波器都能直讀結果，峰峰值或有效值可以自行選擇。
樓主可以在接輸出网絡和不接輸出网絡時都測量一下，以軆驗不同的效果。

real_unreal

分立元件 发表于 2023-7-10 08:14
这样算起来功率好小，不知道用阻抗变换的话能达到多少

用了阻抗变换，如1:4，1:9等，理论上来讲输出功率可相应增加到原来的4倍或9倍，但必须考虑损耗增加的情况，包括功放管Vsat，阻抗变换器内阻等。

如果有兴趣折腾，你可试试E类放大。因为谐振电容充放电关系它的理论输出电压可以加倍。但实际是达不到的，特别是它的效率最高点并不在谐振频率上。
