学着用PCB编辑软件画电原理图

xinjun5557 · 发表于 2023-7-6 17:49:53

本帖最后由 xinjun5557 于 2023-7-6 17:56 编辑

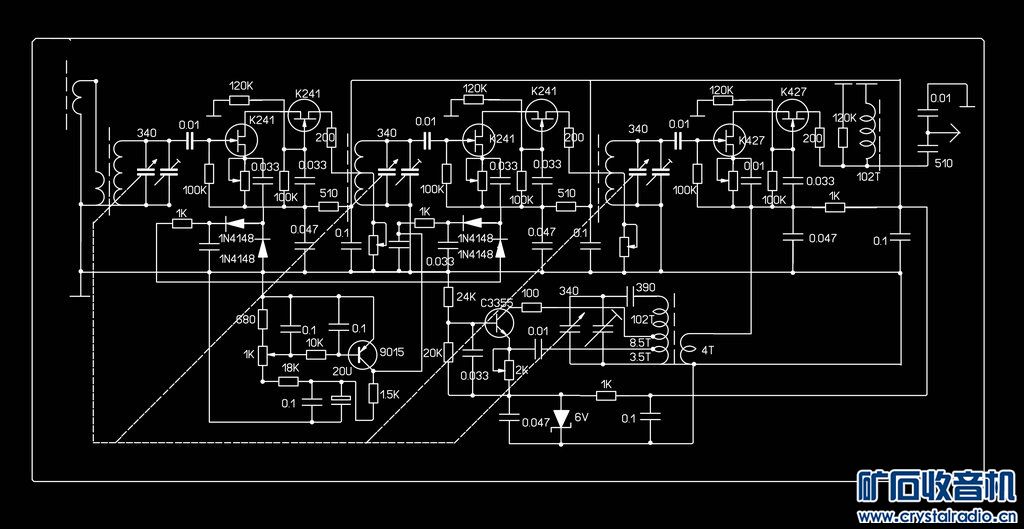

用sprint-Layout6.0软件学着画了一个电原理图。这个电原理图，是求知超版设计的两级调谐高放收音头。该图整体布局还说得过去，但有些地方显得拥挤，走线肯定也有可以优化的地方，在这里献丑了。


seawind · 发表于 2023-7-6 22:52:41

建议直接用立创EDA，简单更实用。

xinjianghaiya · 发表于 2023-7-6 18:29:16

画的漂亮，赞！如果能改成白底黑线就更好了！

快乐年 · 发表于 2023-7-6 18:59:53

非常好，慢慢欣赏

mjzz123 · 发表于 2023-7-6 19:04:02

需先画符号，也挺麻烦的，用立创画省事

纳米电容 · 发表于 2023-7-6 19:07:08

xinjianghaiya 发表于 2023-7-6 18:29
画的漂亮，赞！如果能改成白底黑线就更好了！

转过来

crt3721 · 发表于 2023-7-6 19:18:03

要画的漂亮，就得这么干。缺点就是只能看，打印，或转图片都没问题。但不能生成网络。

radio988931 · 发表于 2023-7-6 19:34:16

用sprint-Layout6.0画如此漂亮，赞

海洋DZ · 发表于 2023-7-6 22:33:03

纳米电容发表于 2023-7-6 19:07
转过来

把负片转成正片，转的好！

lichadu88 · 发表于 2023-7-17 23:47:09

原理图布局看得很舒服

lichadu88 · 发表于 2023-7-17 23:48:45

crt3721 发表于 2023-7-6 19:18
要画的漂亮，就得这么干。缺点就是只能看，打印，或转图片都没问题。但不能生成网络。

用protel,dxp来画就可以生存网络表了。

xebjz · 发表于 2023-7-18 00:37:53

原理图先用Ni Multisim画原理图，仿真模拟测试。然后再kicad画图画板子。kicad画板子入门确实简单很多。
用ad学习成本不说，盗版不稳定。

梁山火腿 · 发表于 2023-7-18 00:38:24

必须要顶一下！

guodegang · 发表于 2023-7-18 01:47:22

Kicad试试，还不错

crt3721 · 发表于 2023-7-19 00:09:51

本帖最后由 crt3721 于 2023-7-19 00:18 编辑

lichadu88 发表于 2023-7-17 23:48
用protel,dxp来画就可以生存网络表了。

本贴的意思是用protel,dxp的PCB板块来画原理图，就不容易生成网络了。实际上也可以，相当于用封装来生成网络，可能工作量很大，没有意义了。
