300B单端胆机功放PCB效果展示

音乐留声机 · 发表于 2023-7-3 23:31:27

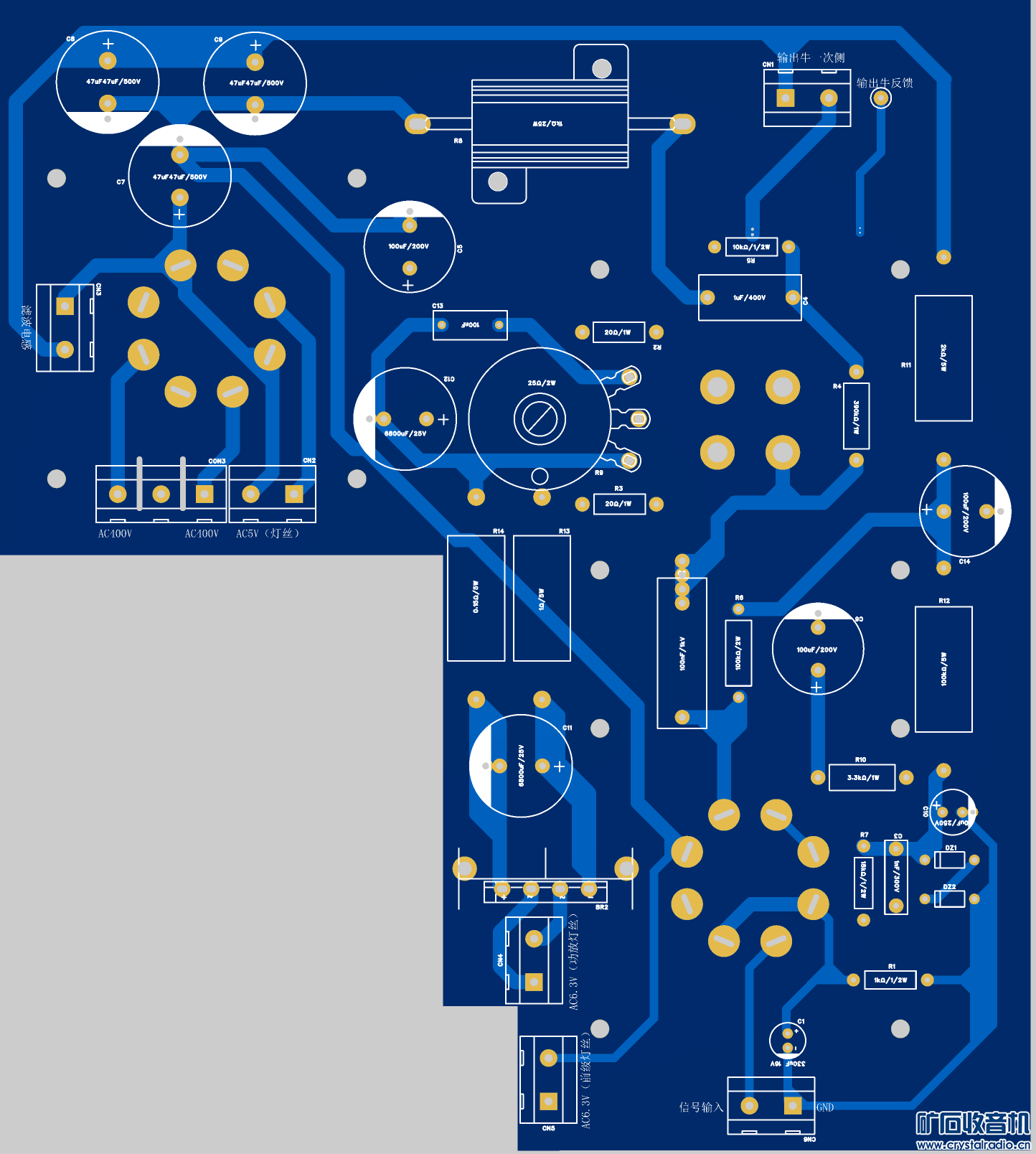

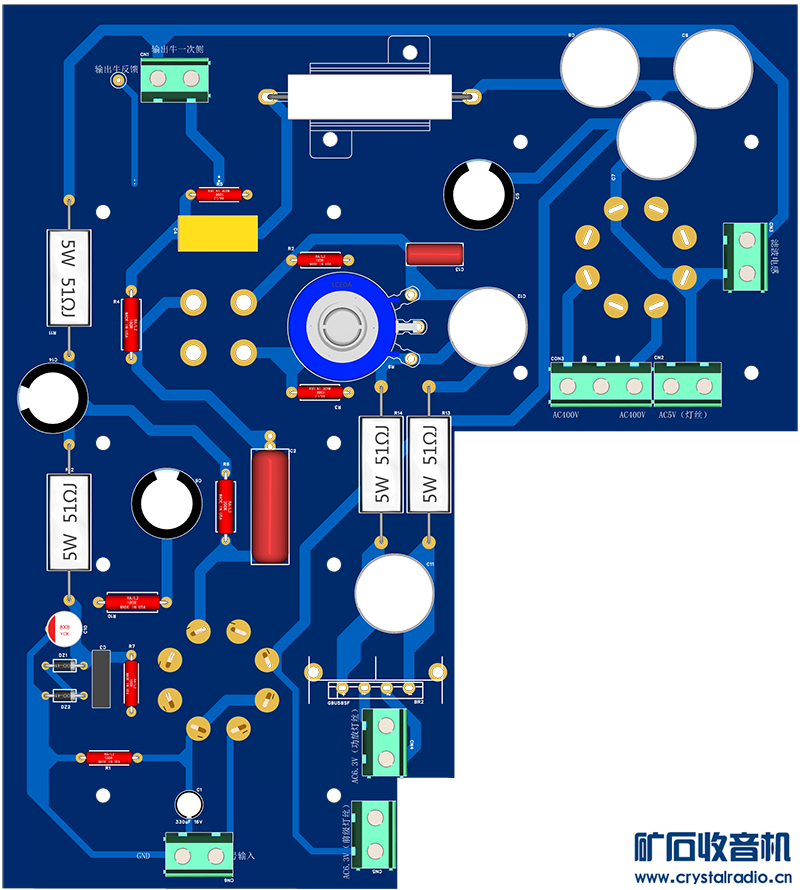

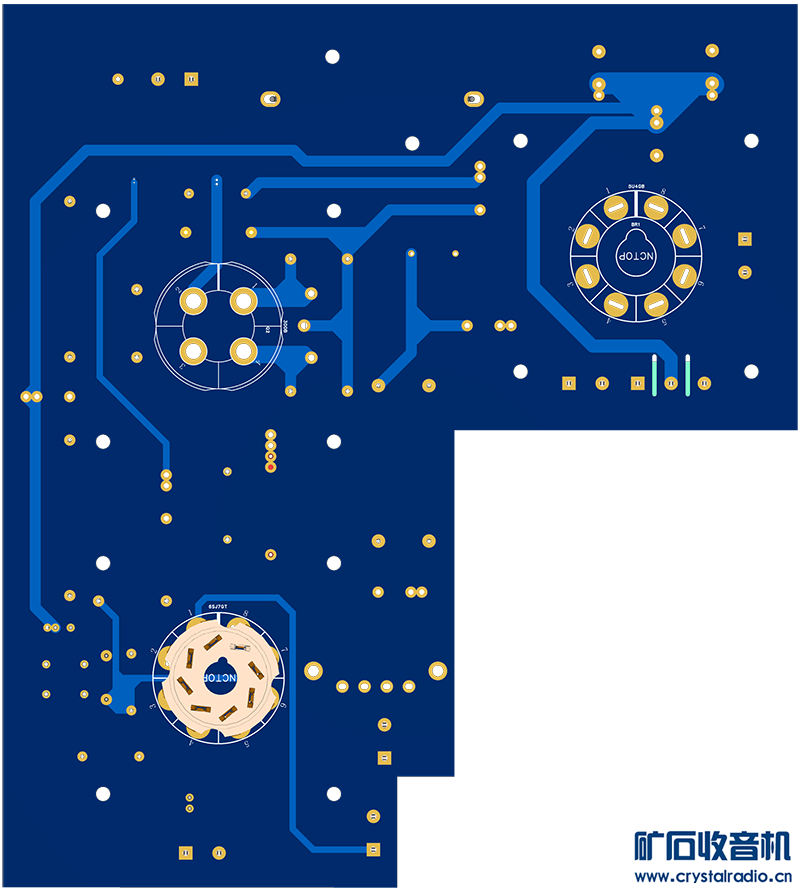

这是广东张工委托设计布局的一款300B单端胆机电路，参考日本线路图。左右声道双机箱镜像独立布置，板子孔位是根据他前期搭棚尺寸分布的，效果如下所示：

音乐留声机 · 发表于 2023-7-3 23:31:55

本电路算是私人定制款，受限于机箱尺寸孔位，自由发挥空间小了点，整体布局还算可以。后续看他的制作反馈。

radio988931 · 发表于 2023-7-3 23:47:58

PCB效果

音乐留声机 · 发表于 2023-7-4 09:08:29

radio988931 发表于 2023-7-3 23:47
PCB效果

谢谢欣赏
