拆个6N3玩玩

fujlan

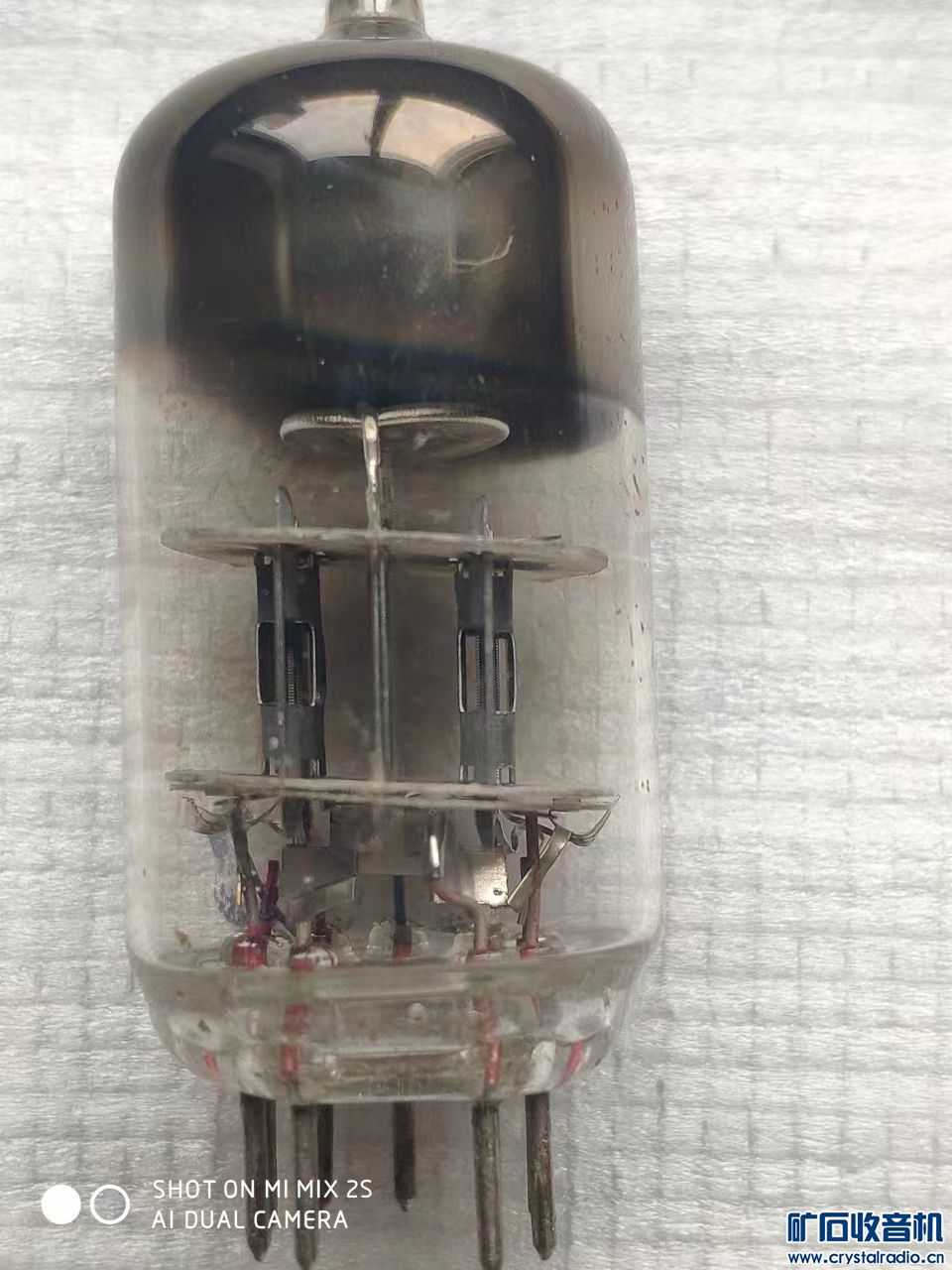

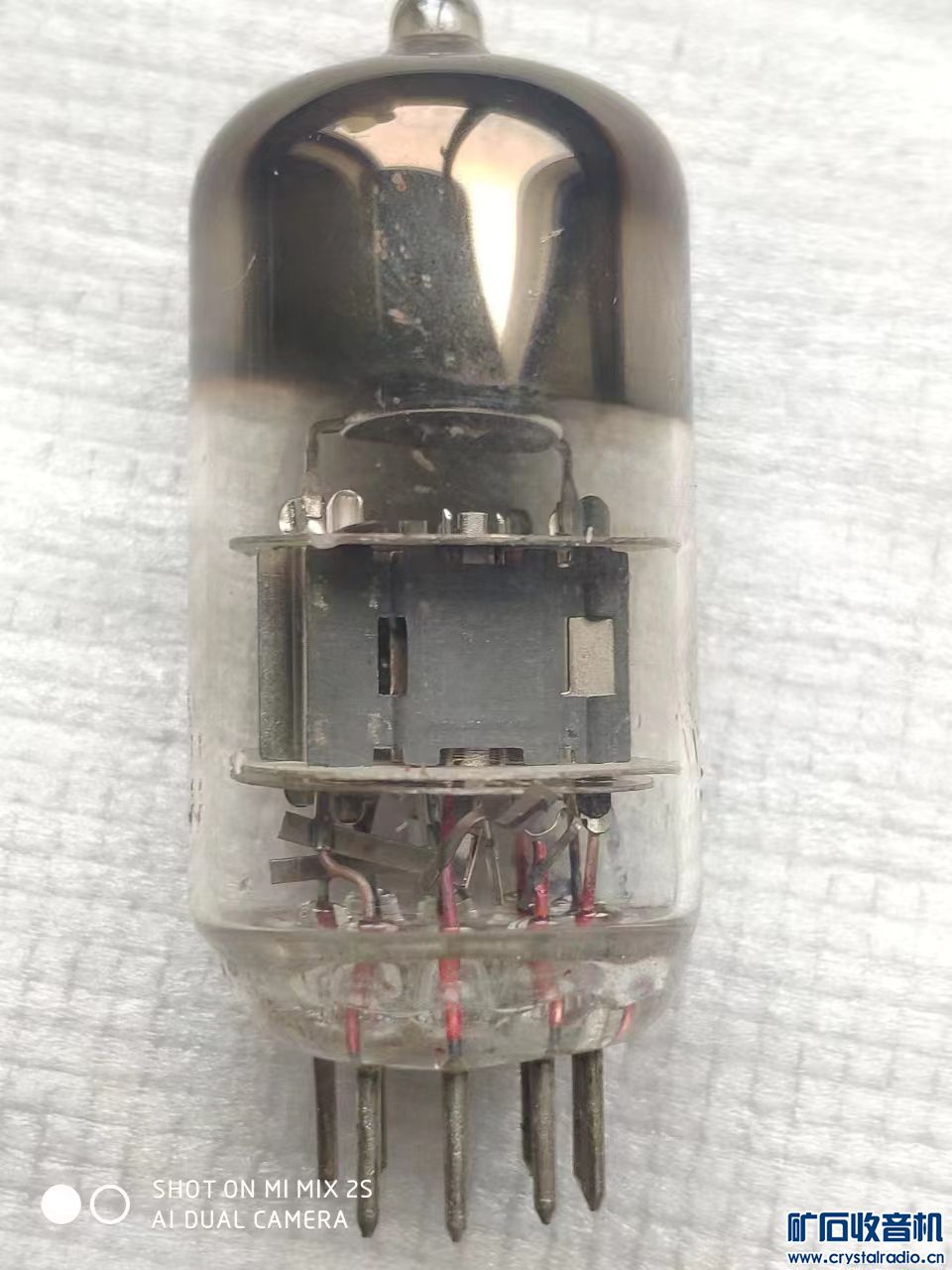

   这个6N3工作不正常,丢掉前发点余热,看下内部结构.

河西老道

6N3好像只有北京生产的。电子管电视机的高频头用的电子管。

fujlan

河西老道 发表于 2023-6-30 09:26
6N3好像只有北京生产的。电子管电视机的高频头用的电子管。

    回道版,这只是北京的,不过我还有二个上海产的,感觉音质没北京的好,也许心理作用吧,上海的比不上北京,所以扔边上了,有空去找下拍个照片上传大家看下.

河西老道

fujlan 发表于 2023-6-30 09:38
回道版,这只是北京的,不过我还有二个上海产的,感觉音质没北京的好,也许心理作用吧,上海的比不上北京, ...

七脚九脚的电子管还是北京的好，上海生产的没有J级和Q级的，

rener

北京厂是前苏联援建的吗

呀美喋

rener 发表于 2023-6-30 10:58
北京厂是前苏联援建的吗

是的 确切的说北京电子管，不是国产的

sunjp1963

手头有一大堆6N3，万能管

于海旺

6N3=6H3П型双三极管 最适于制作FM高频头高放

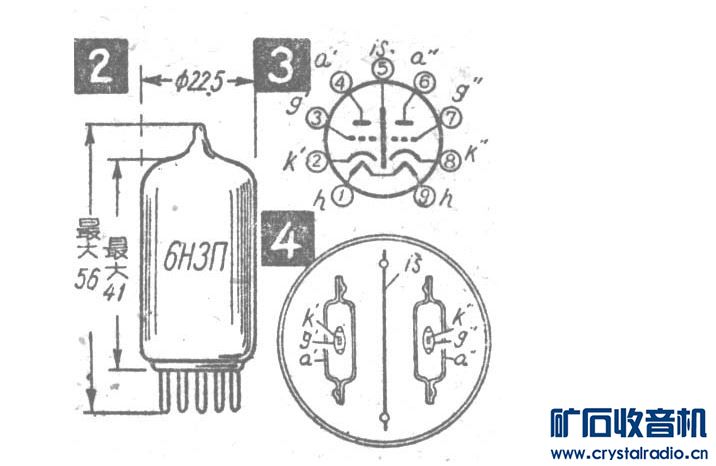

    国产6H3П型电子管是一个具有高跨导的高频双三极管。它的外形、外廓尺寸、电极接线圈如附图所示（图1，2，3）。管内所装两个氧化物阴极是分别单独引出的，两个阳（屏）极是平板状的并且
平行并排，中间隔着一层金属隔离片，其横向截面图如图4。

    国产6H3П型电子管的特性数据如下：
  灯丝电压     6.3伏   跨路1.3微微法
  灯丝电流   350毫安   两个阳极之间＜0.15微微法
  阳极电压     150伏
  栅极电压      -2伏   极限运用数据：
  阳极电流   8.0毫安   最大阳极电压300伏
  跨导   5.6毫安／伏   最大阳极消耗功率1.5瓦
  放大系数        35   最大阴极电流18毫安
  内阻      6.25千欧   最大栅极回路电路1兆欧
  极间电容：           最大阴极回路电路240欧
  输入     2.8微微法   最大阴极热丝间电压
  输出    1.45微微法   ±100伏
    6H3П型电子管的优越性：
    1．由于6H3П的跨导较高，管内的等效噪声电阻只有500欧左右，因此在特别高的频率范围内工作时，仍能获得较高的讯号杂声比。
    2．由于管内电极的几何尺寸要比6H1П，6H2П等小得多，因此极间电容极小，引线电感，和电子渡越时间也很小，所以它在高频范围内能正常的工作。并且有着较高的输入阻抗，在正常规范时
（uq=-2伏，Ia=8毫安）频率为50兆周时约为8仟欧而当频率为100兆周时，约为2仟欧左右。
    3.由于两个三极管之间隔着一层金属隔离片，使两个阳（屏）极之间的电容量限制在0.15微微法以下，减弱了两个三极管之间的电容交连作用，因此在级连电路中获得广泛的应用。
    由于上述特点，国产6H3П型电子管比其他的共阴极式高频双三极管有较良好的性能（如苏式6H15П，欧式ECC91，美式6J6和捷式6CC31等）而且其灯丝电流也比6H15П等小。所以这些老式电子管
已被优选的6H3П型电子管所淘汰。惟6H3П型电子管的跨路电容还是相当大，不宜工作于频率超过200兆周以上的电路中。今后，随着我国电视广播向高频道方面发展，在电子管方面也将出现更新型的
优选的国产双三极管。有如苏式6H14П或欧式ECC84等优选管。
    国产6H3П型电子管主要用于电视机中作高频讯号放大、混频和本机振荡等。高频部分可采用阴—栅接地式级连电路而混频部分为单栅混频电路，例如国产“北京牌”和苏联“旗帜牌”电视机在
高频部分就是用两只6H3П作高放和混频的。还有在调频广播接收机中，可用一只6H3П作高放和变频。另外在电子计算机、高频测量仪器和其他高频电子仪器中也普遍地采用6H3П型电子管。

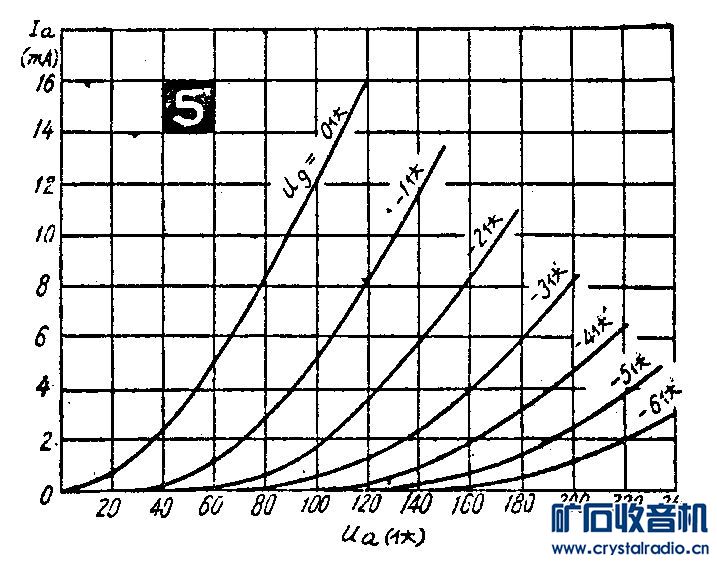

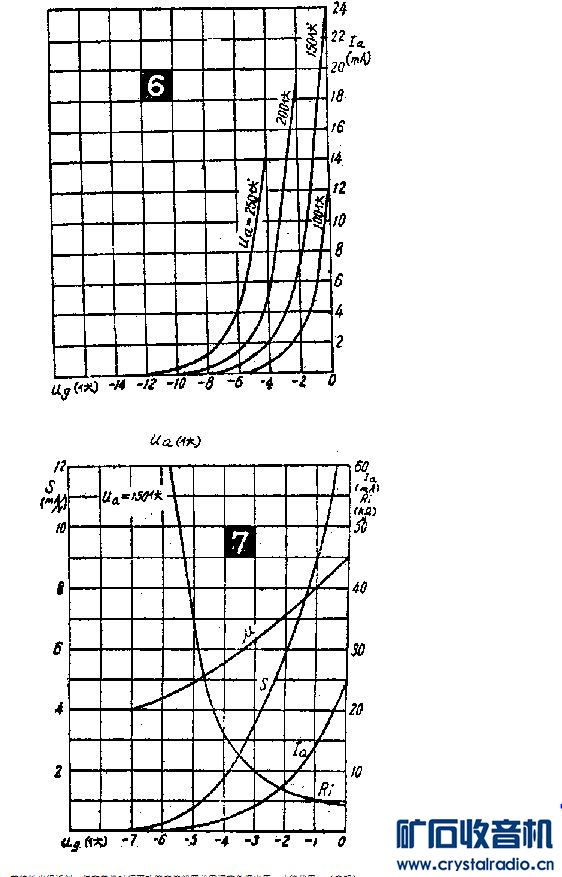

    图5为阳极特性曲线，图6为阳极栅极特性曲线，图7为主要参数特性曲线。
    本管在特性方面与美式2C51和捷式6CC42相似，今后可用国产6H3П直接代替。另外有些外国电视机中的高频部分是用欧式ECC85、美式 6AQ8或捷式6CC43。其特性也很近似，但在替换时须更改管座
接线图并需调整各极电压，才能代用

sddjs2008

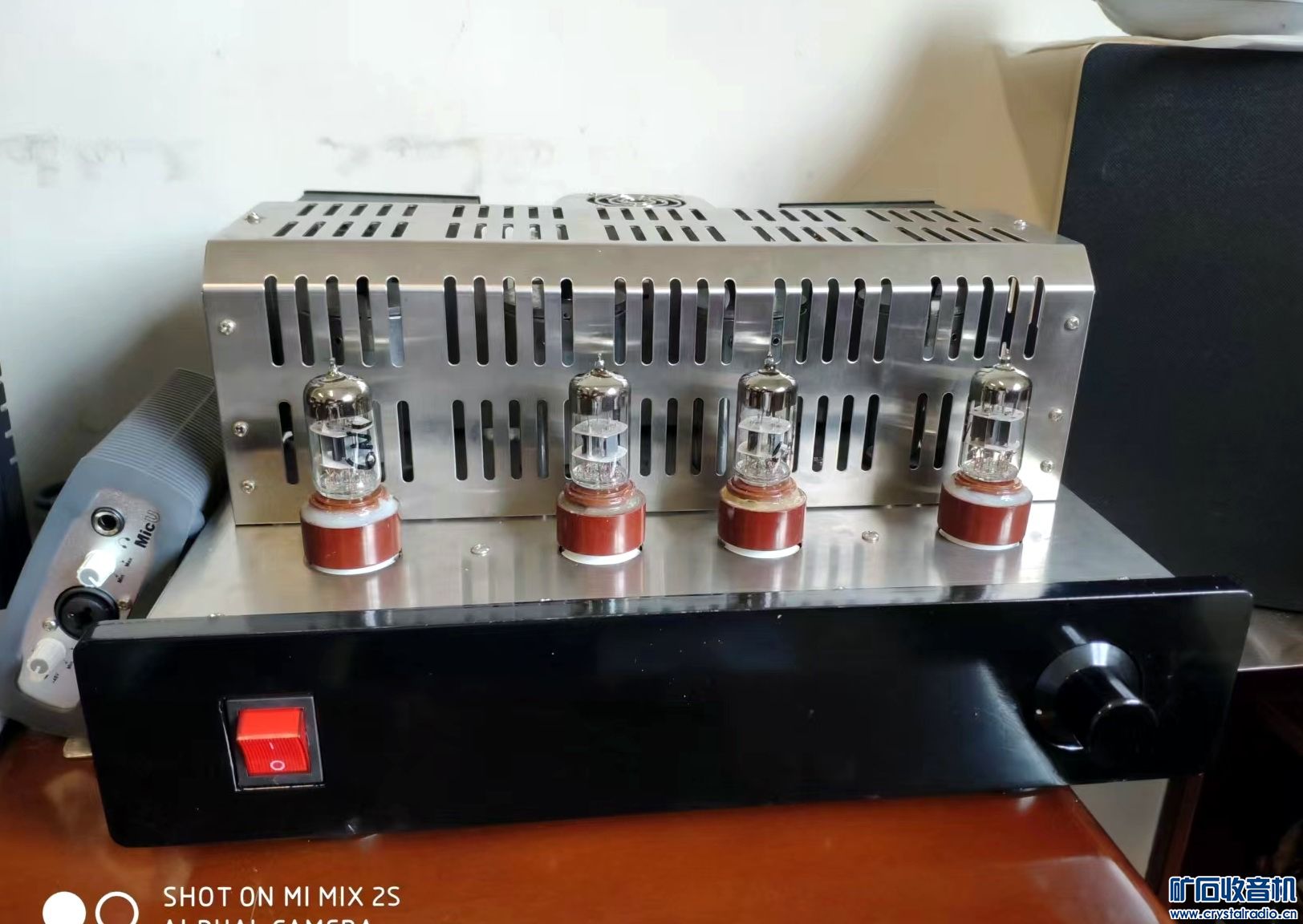

刚好有4只6n3，打算做前级，进这里恶补知识

顽童50

6N3最不招人待见的就是管脚定义与众不同，尤其是喜欢 “随意“ 换管的玩家。

fy0204

这种小九脚管非常坚强有支6n11引脚玻壳裂了还能用

火星计划2009

做耳放还是6N6更合适！不论是内阻还是线性都很好

xebjz

万能管更喜欢6j1三极管接法特性曲线中间直，栅压线平行度，疏密度间距比这个好看。

fujlan

fujlan 发表于 2023-6-30 09:38
回道版,这只是北京的,不过我还有二个上海产的,感觉音质没北京的好,也许心理作用吧,上海的比不上北京, ...

    老道好久没见了,挺想他的.

    昨天找到那对上海的6N3,上机试了下,不比北京的差,听感好象还要好点.有二个北京的J级试了下居然有失真,灯丝都有高低,点起来一边亮一边暗,估计是早年某宝上收的河北假货,一气之下敲碎扔了.
