友谊701收音机---端午节又开始工作了

lisenboy · 发表于 2023-6-22 18:17:12

本帖最后由 lisenboy 于 2023-6-22 18:23 编辑

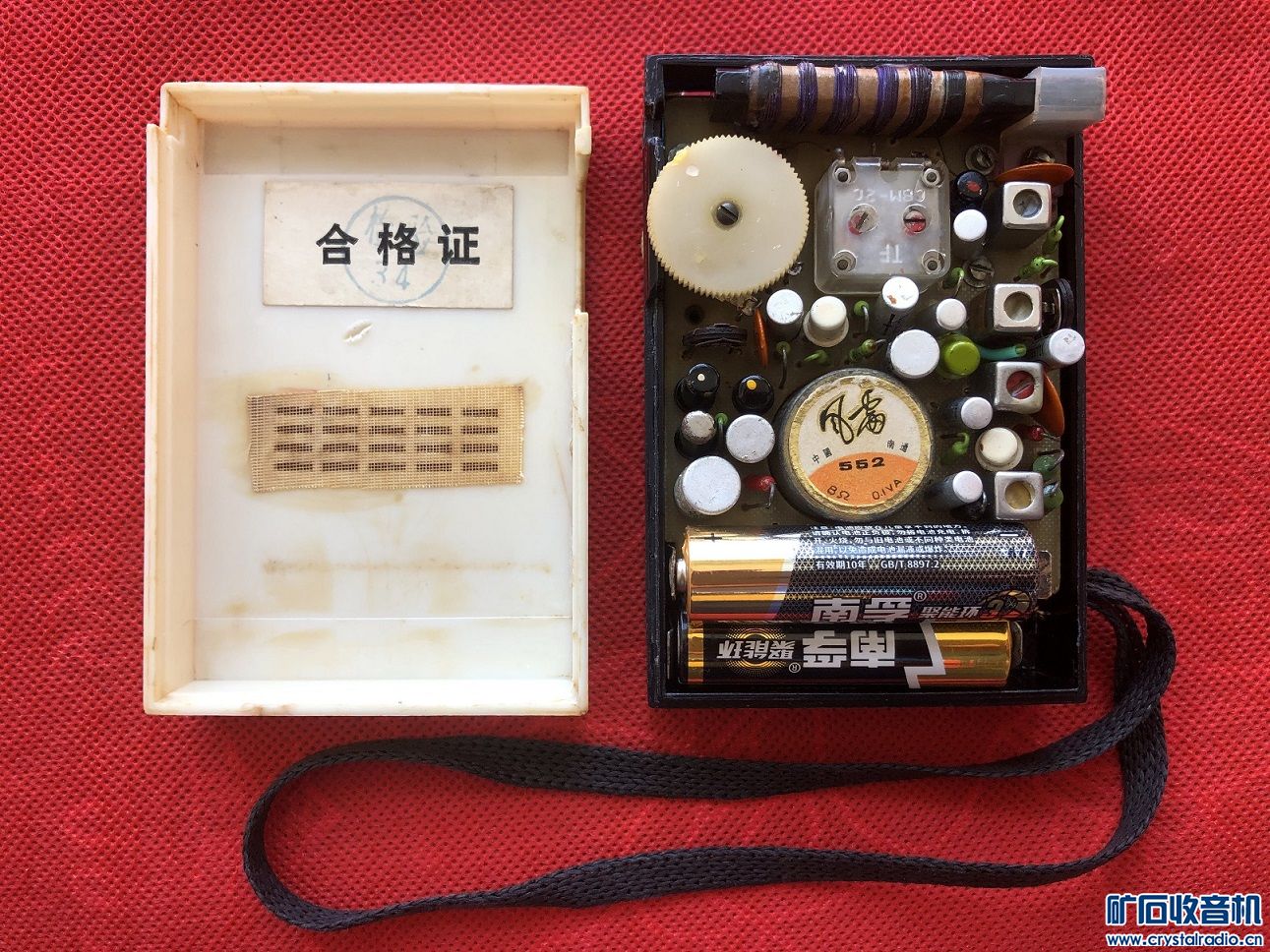

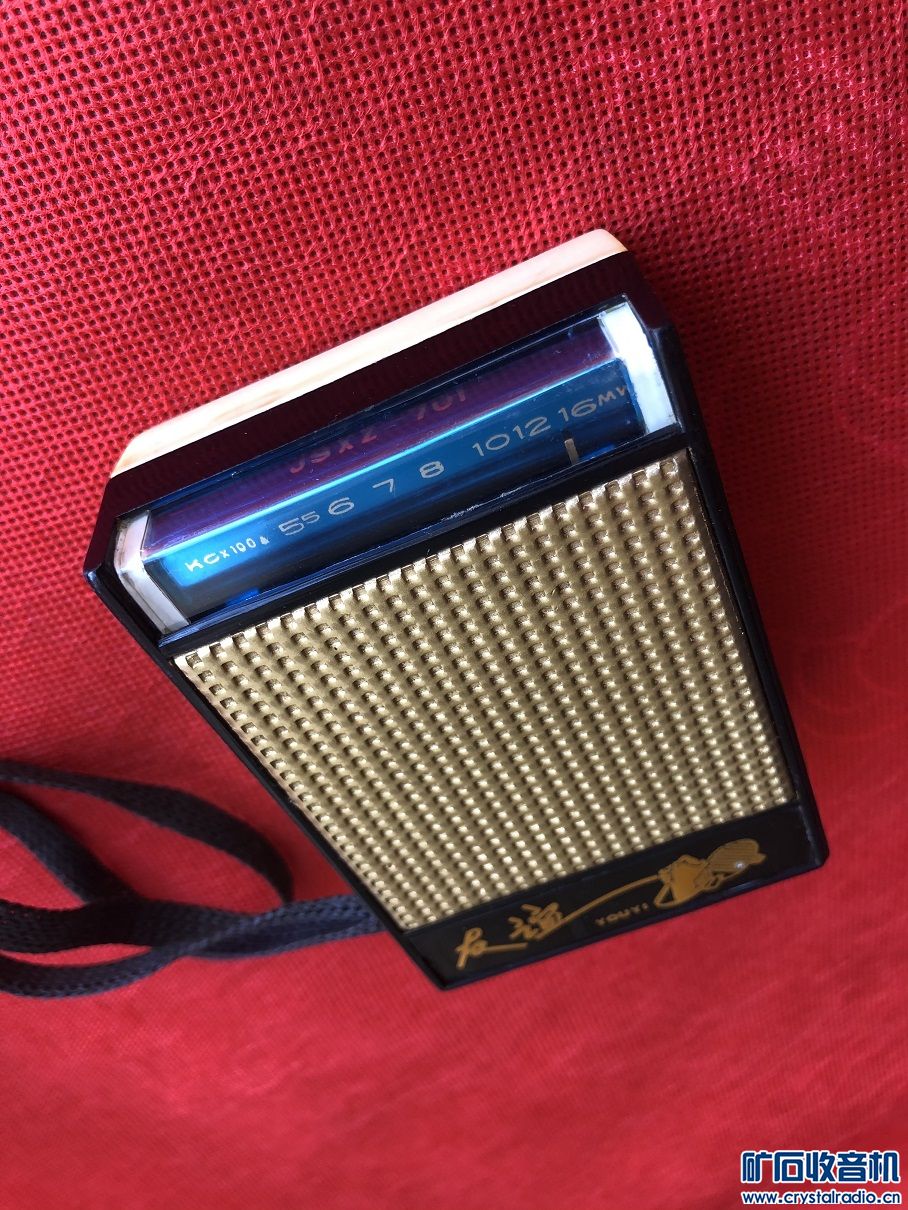

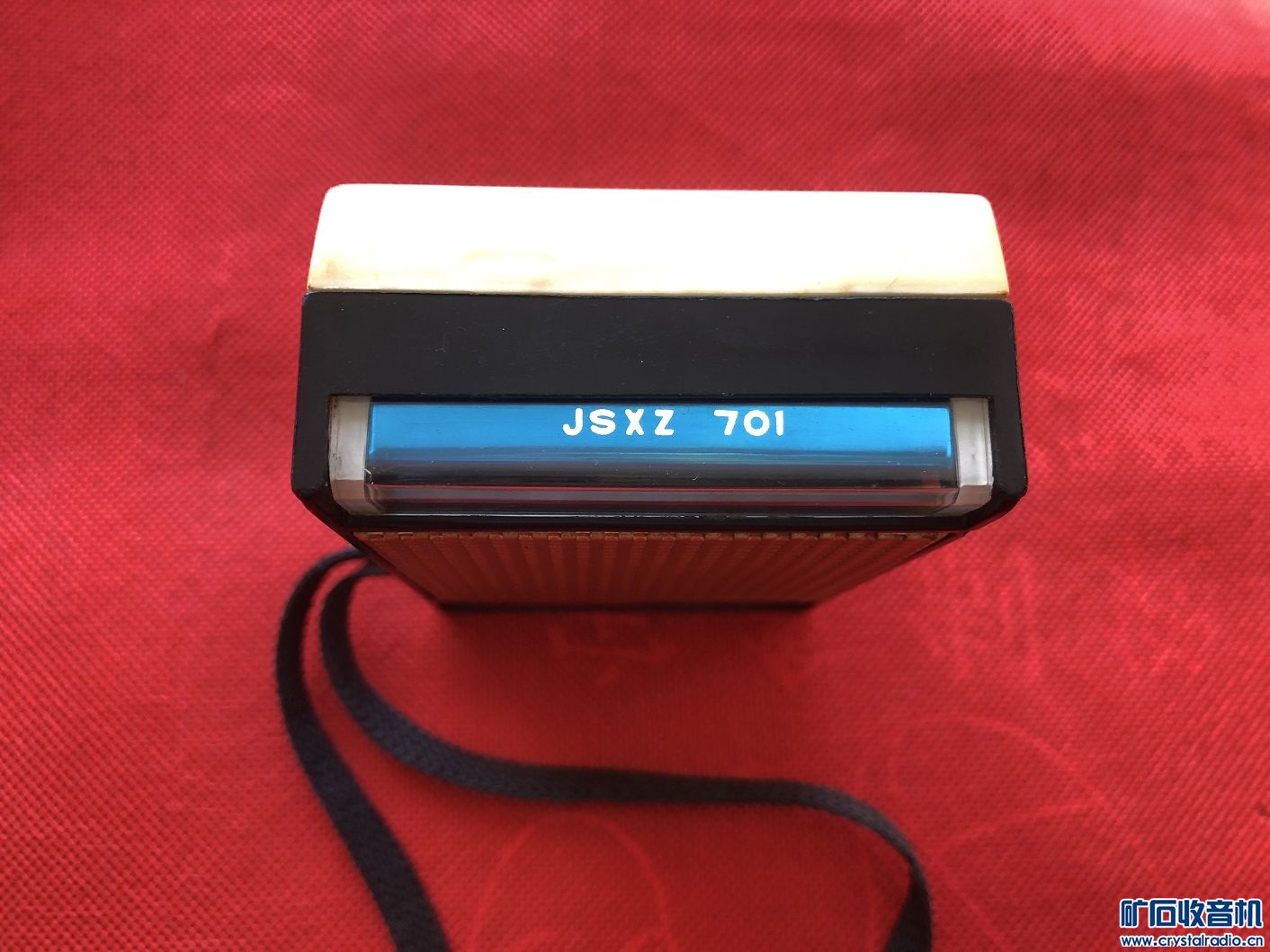

闲着在家，把友谊701中波小机机唤醒了，又要为我工作了。

海洋DZ · 发表于 2023-6-23 12:30:48

楼主收音机的电路图在这：

lisenboy · 发表于 2023-6-22 18:20:30

本帖最后由 lisenboy 于 2023-6-22 18:22 编辑

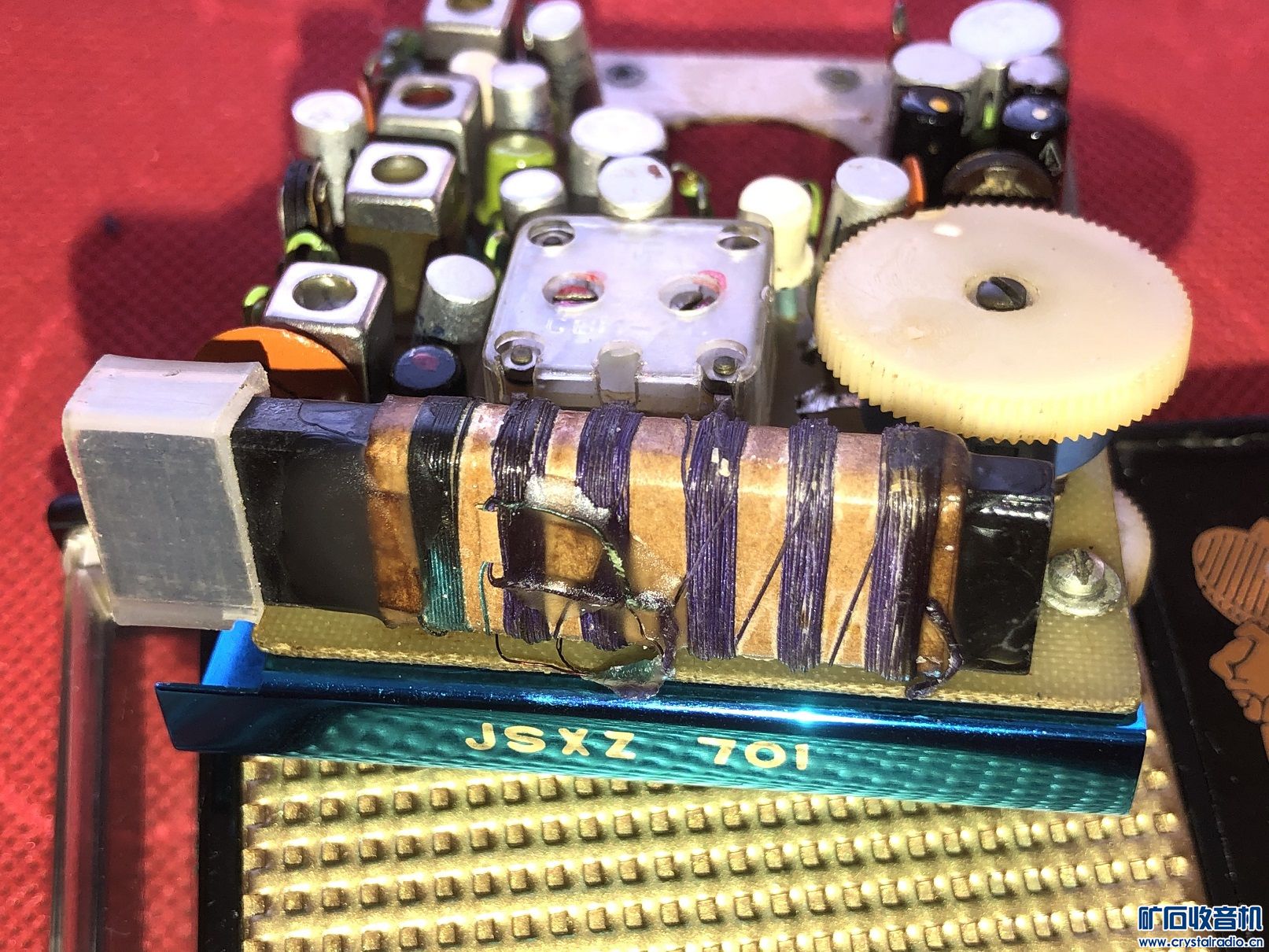

请教天线线圈分开绕制觉得怪怪的，可以增强收信号？？

lisenboy · 发表于 2023-6-30 18:33:22

1972年7月，南通无线电厂（建于1959年12月，由南通电机厂无线电车间、城西公社无线电厂、南通人民广播电台服务部合并组成）研制的友谊牌701型袖珍式半导体收音机，采用3V电源及无输入输出变压器的互补对称功放电路，为进一步降低成本，减轻重量作出的又一创新。

qxxy · 发表于 2023-6-22 18:39:45

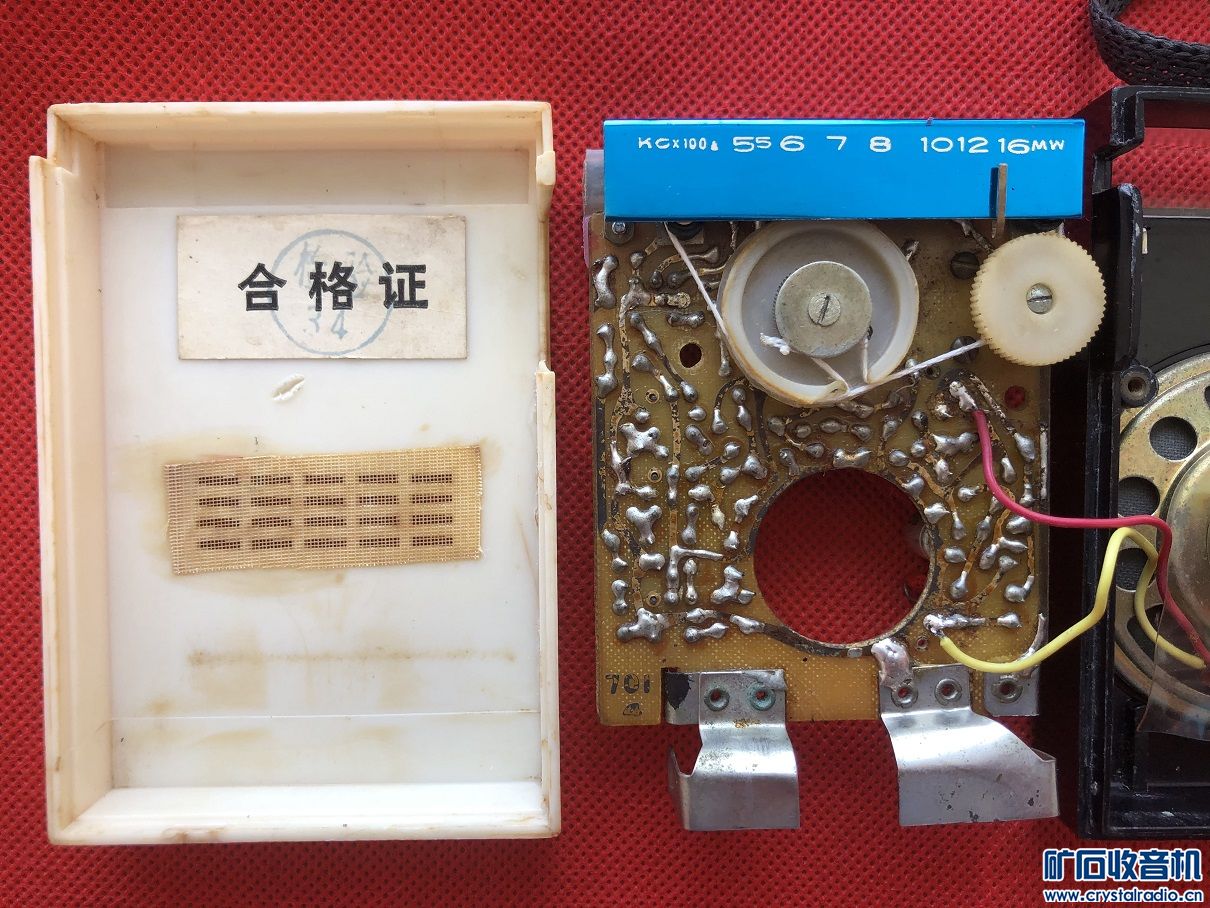

熟悉的元件和电路板

箫音 · 发表于 2023-6-22 19:50:22

lisenboy 发表于 2023-6-22 18:20
请教天线线圈分开绕制觉得怪怪的，可以增强收信号？？

分段绕制在电感不变的情况下增加匝数。

CD77-2B · 发表于 2023-6-22 21:12:06

这只喇叭很不错。

liuxuejun · 发表于 2023-6-22 21:59:42

好漂亮的小友谊，值得收藏。

海洋DZ · 发表于 2023-6-22 22:00:11

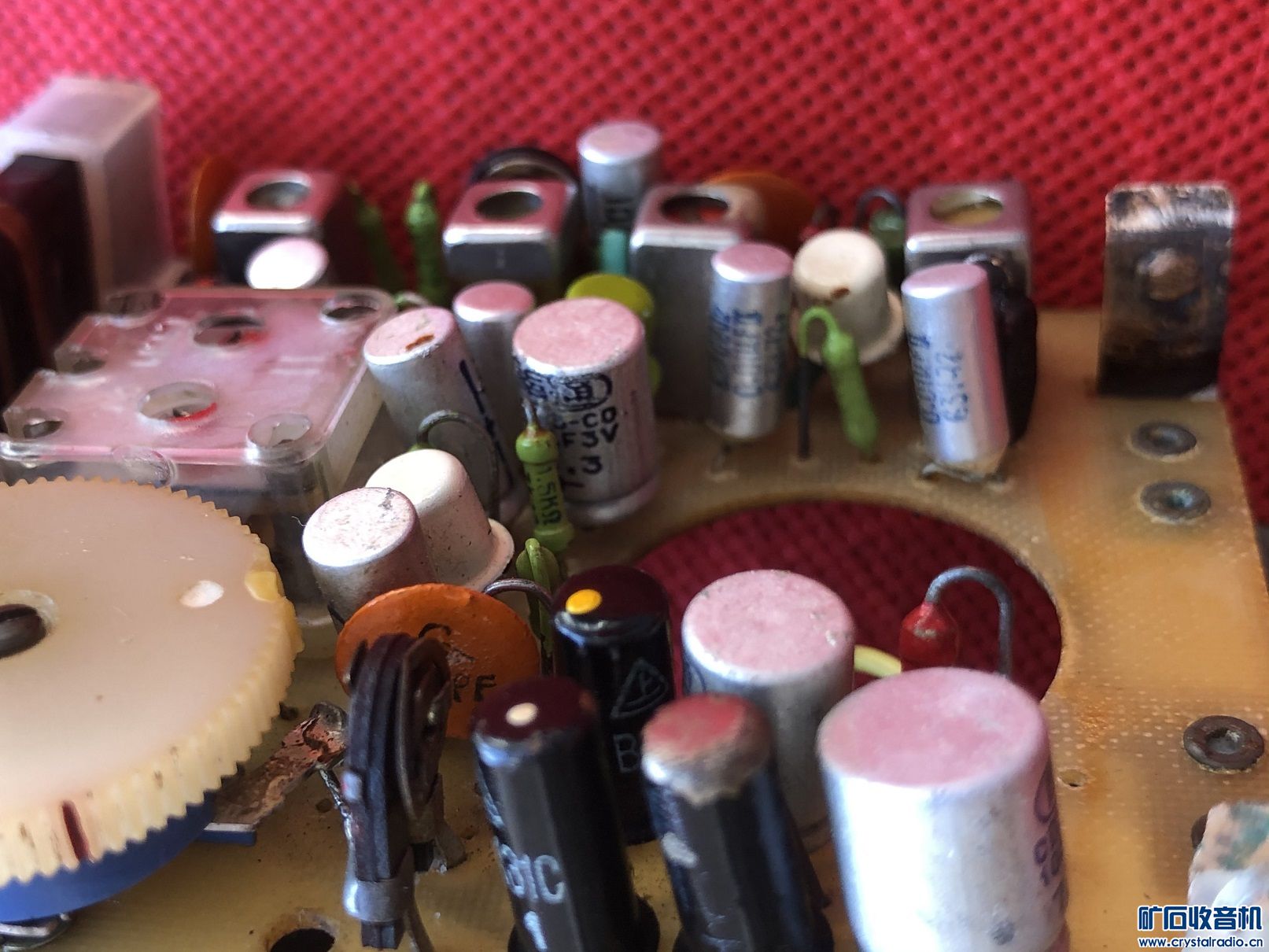

规规矩矩的三个中周的袖珍收音机。

补充内容 (2023-6-23 07:58):
看了一下图纸，是俩中周加一级3L465陶瓷滤波器和振荡线圈。

lisenboy · 发表于 2023-6-22 22:13:02

箫音发表于 2023-6-22 19:50
分段绕制在电感不变的情况下增加匝数。

多谢指教，次级匝数也很多匝，为了增强接收能力？

lisenboy · 发表于 2023-6-22 22:58:43

CD77-2B 发表于 2023-6-22 21:12
这只喇叭很不错。

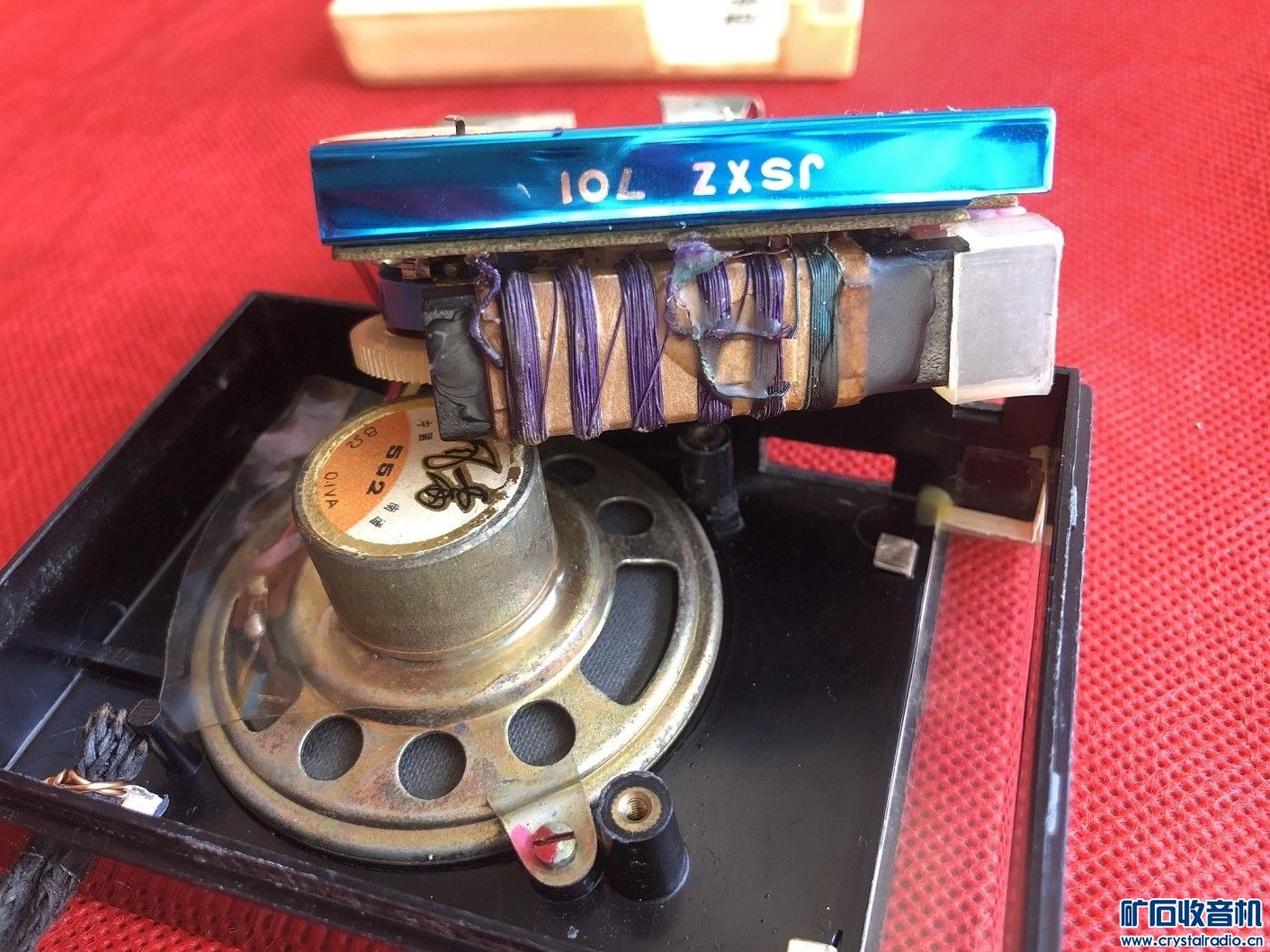

好像叫内磁喇叭！侧面图片

lisenboy · 发表于 2023-6-22 23:01:42

海洋DZ 发表于 2023-6-22 22:00
规规矩矩的三个中周的袖珍收音机。

貌似有四只中周，四方型铁壳那个？

fzh547611 · 发表于 2023-6-22 23:32:29

不错的袖珍超外差收音机，第一个不是中周，是振荡线圈。

一念思量 · 发表于 2023-6-23 06:29:57

是乒乓球和球拍嘛。

海洋DZ · 发表于 2023-6-23 08:12:31

lisenboy 发表于 2023-6-22 23:01
貌似有四只中周，四方型铁壳那个？

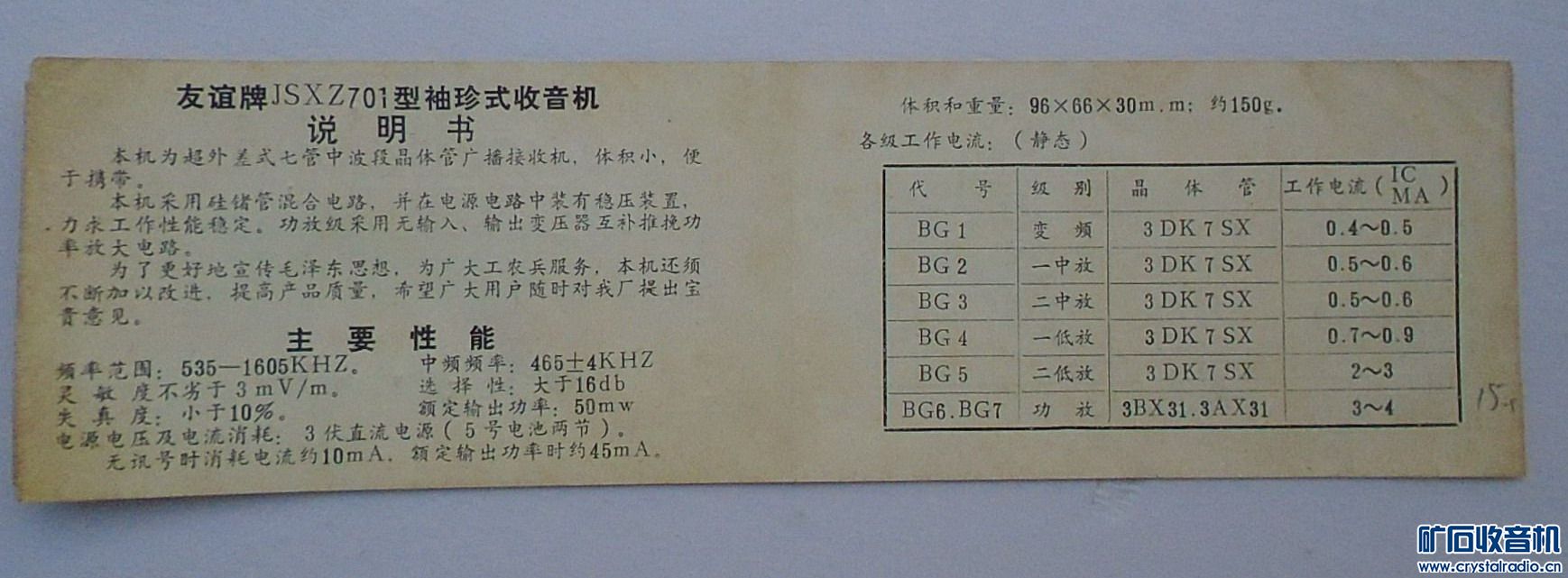

图纸资料和网上见到的大多是这种：

radio66 · 发表于 2023-6-23 10:23:46

一念思量发表于 2023-6-23 06:29
是乒乓球和球拍嘛。

还有“掰腕子”。
