拆了一只原装调频BPF

girlexplorer

D1875收音机上拆下来的，原装调频BPF，就是右图的5010。

老衲一直好奇，BPF里面是啥，小心又小心的慢慢拆开，还是什么都没有发现，不知道里面有什么东西。

箫音

还是用网分EXPLORE一下比较好。

joywyc

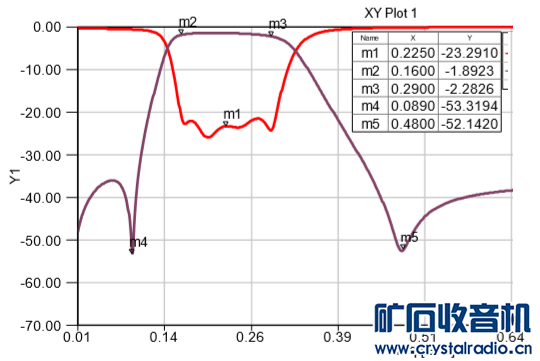

这是有人用多层陶瓷设计的带通滤波器（BPL），结构图和仿真波形。你这个陶瓷带通滤波器，要比他简单多了。

95147

我是舍不得破坏，有的收录机里面的个头大，还有的有凸起，还有的很薄而且工整

girlexplorer

各位的不同型号bpf ，建议拆拆，特别是那种体积很大的BPF，秀秀。
拆时注意安全。

girlexplorer

分立元件自制调频BPF的最佳元件参数：

很多收音机上BPF的C1很小，老衲最初看到地球十波段上C1好像只有10pf。
10pf对100兆赫的调频波，阻抗是160欧，相对于共基极放大高放管的几十欧阻抗，老衲原以为160欧会造成严重的拉杆天线电压分压损失。

仔细一想，还是非常复杂的，与以下因素有关：
1，与是否和短波共用拉杆天线有关。
如果和短波共用，收听短波时，C1要么将短波天线信号旁路，要么参与短波谐振。要考虑短波的感受。
当然，如果和短波共用，还要加元件，否则调频天线信号可能被短波线圈旁路。

2，与高放管放大方式有关。
共基极放大和共射极放大，阻抗区别很大。
3，与拉杆天线长度有关，拉杆天线阻抗变化较大，C1参与谐振，改变谐振频率，并非直接串联分压。
4，与抗干扰期望值有关。

这个C1最佳值计算非常复杂，无法口算，老衲回去用multisim算一下。

初步估计C1最佳值为15pf。

至于其它，L1用0.12uH，C2用22pf，C3用47pf比较合理。

（此图接法仅适用于调频，不带短波。如果调频和短波共用拉杆天线，需加元件）

xiaodeng

这东西看起来觉得简单，要真正做好了还不容易

bobjams

以前拆过不少调频收音机板子，很多用日产BPF的，有的是这种薄的陶瓷滤波器，有的明显看到封装着电感电容。

girlexplorer

girlexplorer 发表于 2024-5-14 13:35
分立元件自制调频BPF的最佳元件参数：

很多收音机上BPF的C1很小，老衲最初看到地球十波段上C1好像只有10 ...

用multisim模拟了一下，大概：

C1最佳值 22pF，
C2最佳值 22pF，
C3最佳值 47pF，
L1最佳值 0.075uH。（已经考虑了三极管约10pF的输入电容）

对于共基极接法，曲线比较平。对于共射极接法，曲线比较尖锐，所以对三极管共射极接法，应该收听98MHz时微调一下L1至最佳。
对于共基极接法，L1再略微大一点没关系。
C1如果用47pF，信号大概强接近1db，但是，抗20MHz干扰能力下降四五个db。
C3影响也不大。

如果没有电感表，可以微调的，收听98MHz左右的电台，拉伸压缩L1，至收听效果最好即可。

girlexplorer

有的简化版调频收音机，没有前面的BPF，仅在天线后串联了一只47pF电容。
multisim模拟了一下。

对于共基极放大，仅一只47pf电容，带外高频没有衰减，反而增加。带外低频衰减很小。
插入损耗和BPF差不多。

对于共射极放大，仅一只47pF电容，带外高频没有衰减，带外低频衰减非常非常小。曲线很平。

因此，仅用一只47pF电容，是不够的。

若将47pF电容改小，效果也是不够。
