春雷3T4收音机电路图

[复制链接]
2008ztc

发表于 2023-5-26 12:53:20 | 显示全部楼层 |阅读模式
求助 哪位老师有春雷3T4收音机电路图，在此先谢谢了。





















春雷3T4收音机电路图
回复

使用道具 举报

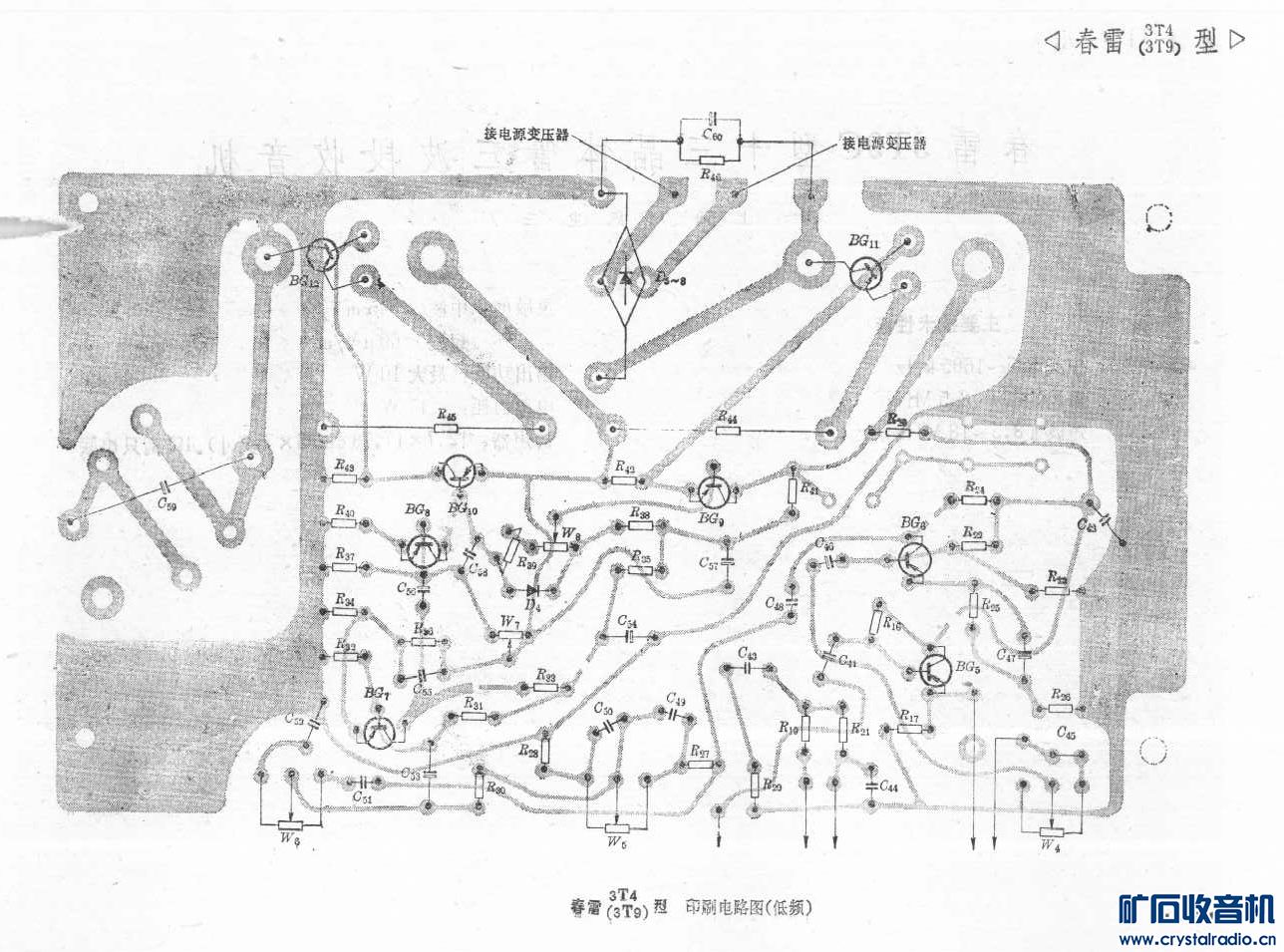

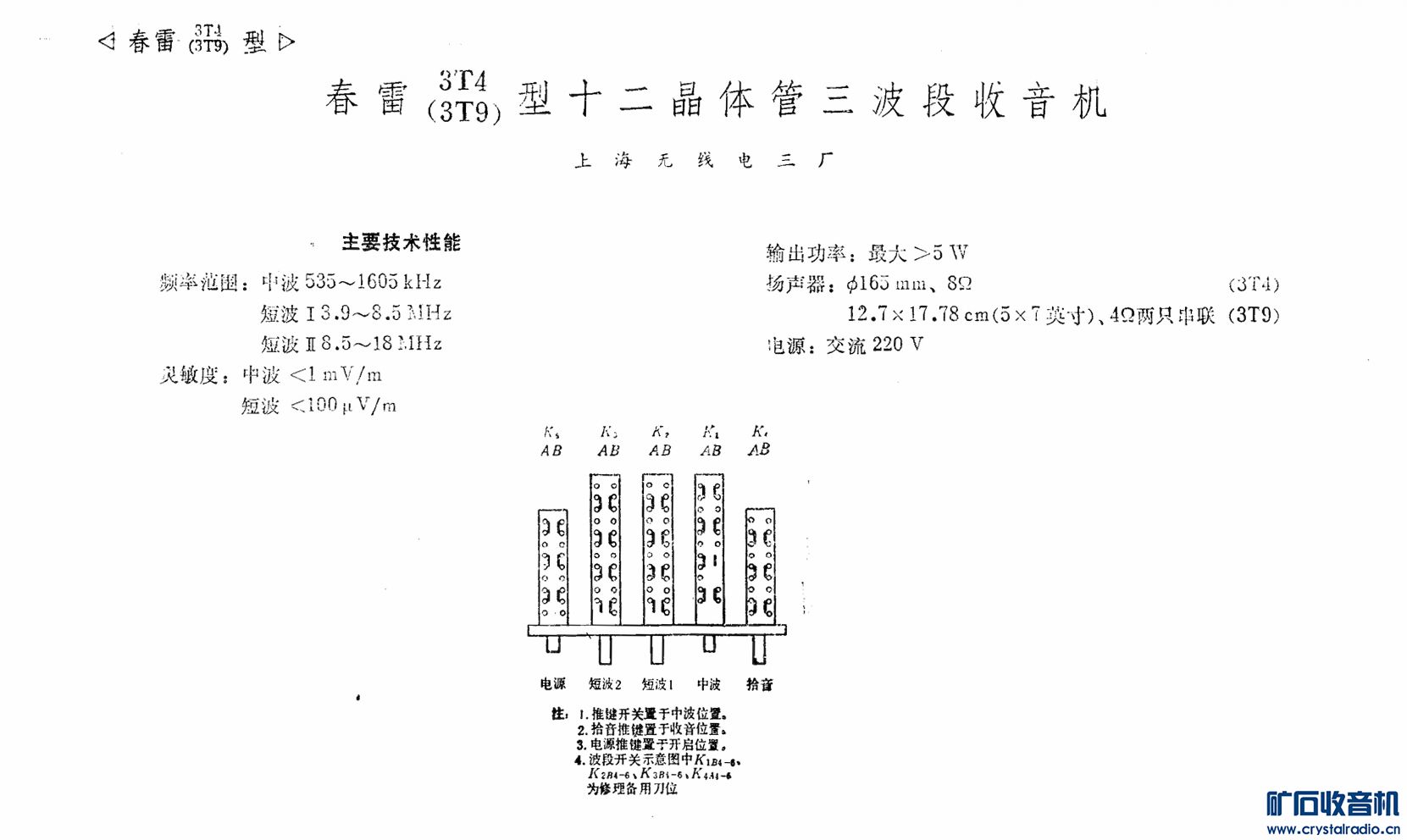

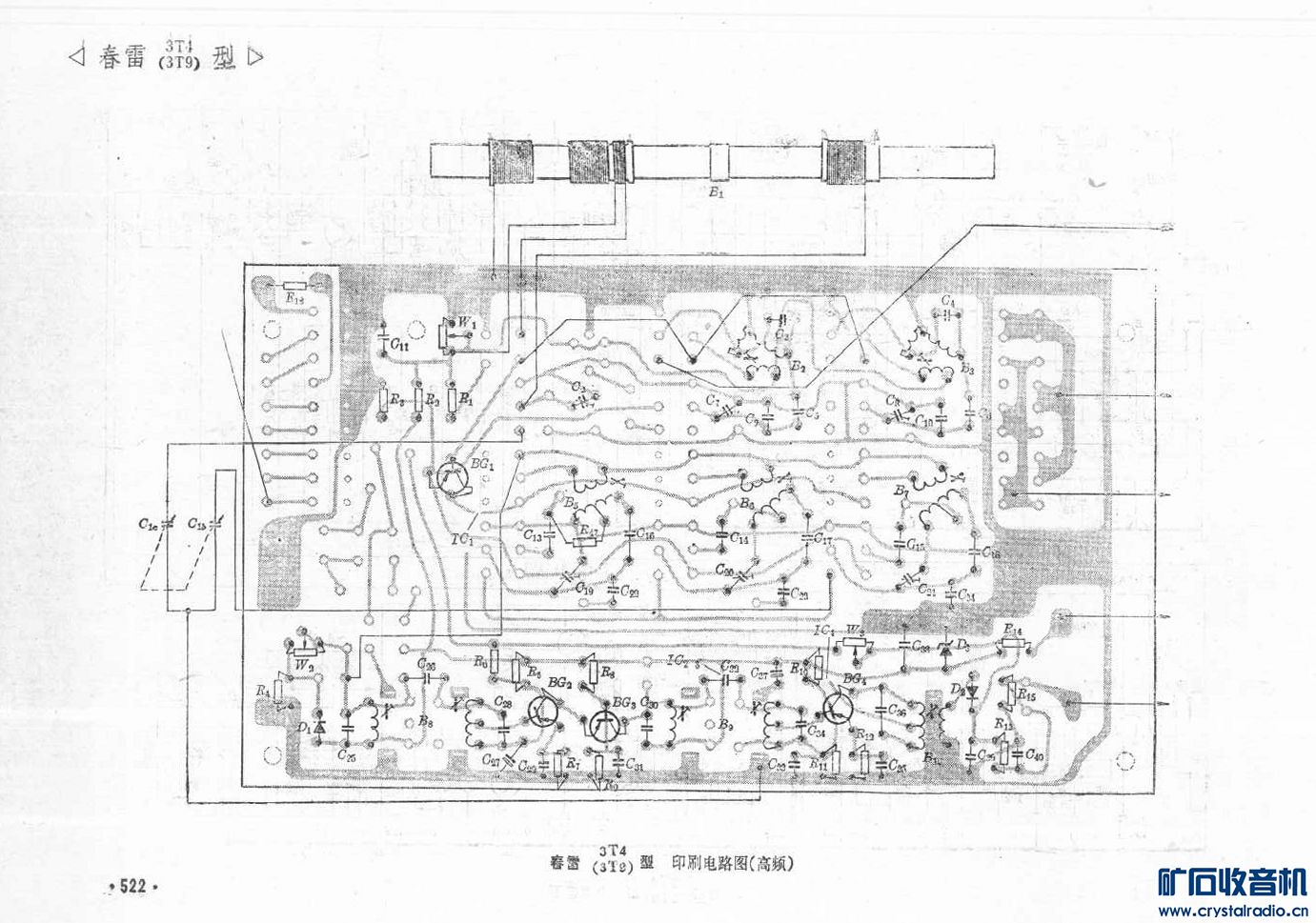

纳米电容

发表于 2023-5-26 13:32:11 | 显示全部楼层




评分

2

查看全部评分

回复 支持 反对

使用道具 举报

海洋DZ

发表于 2023-5-26 14:25:01 | 显示全部楼层

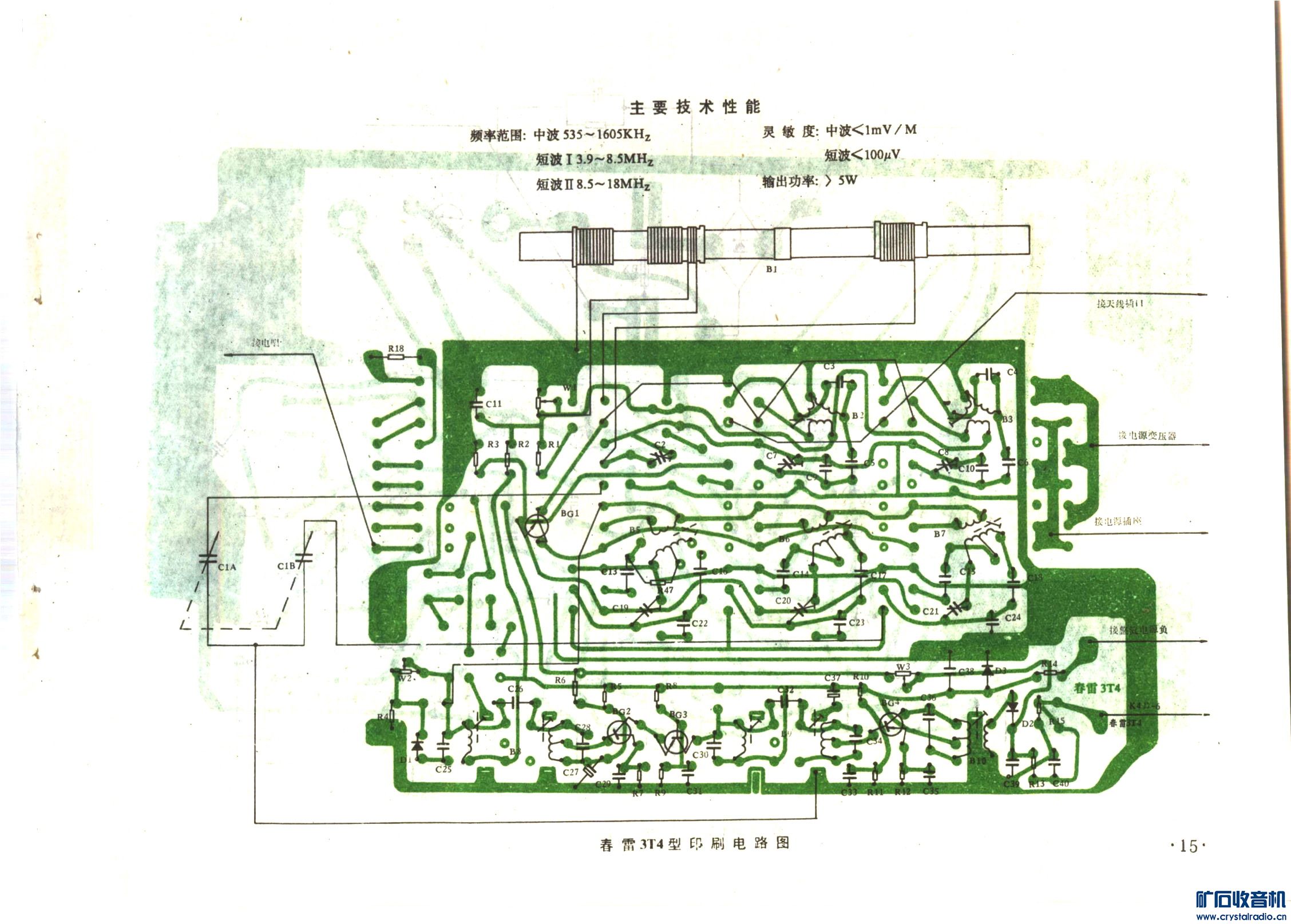

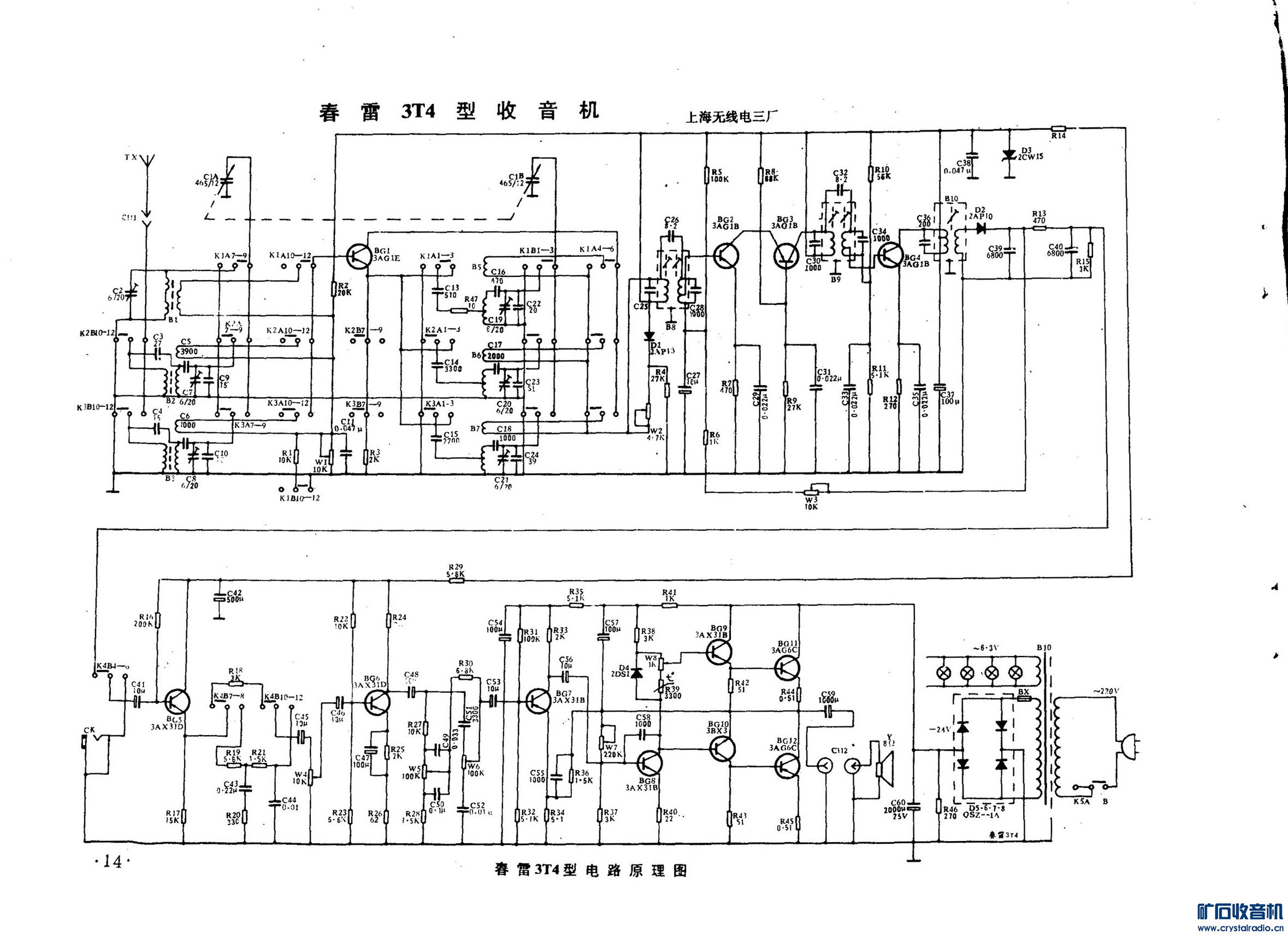

补充一份：



评分

1

查看全部评分

回复 支持 反对

使用道具 举报

CD77-2B

发表于 2023-5-26 14:48:27 来自手机 | 显示全部楼层
当年很流行的全锗管大功率功放。
回复 支持 反对

使用道具 举报

鸿渐哥

发表于 2023-5-26 16:17:42 | 显示全部楼层
有好几只3T4\3T9机芯，不时收听
回复 支持 反对

使用道具 举报

2008ztc

 楼主| 发表于 2023-5-26 17:20:59 | 显示全部楼层
十分感谢以上老师 提供 的图纸，机器又能修复了。
回复 支持 反对

使用道具 举报
