求：银球 T1201晶体管台式收音机的电路图和PCB

ym78321

本人最近偶得了一块电路板，银球 T1201晶体管台式收音机，
一是看起来好像并联推挽，二是有音调调节电路，求它的电路图和PCB图，我手头的手册没有查到（上海科学技术出版社“晶体管收音机手册”），
不知到那本手册上有，先谢谢坛友了！

海洋DZ

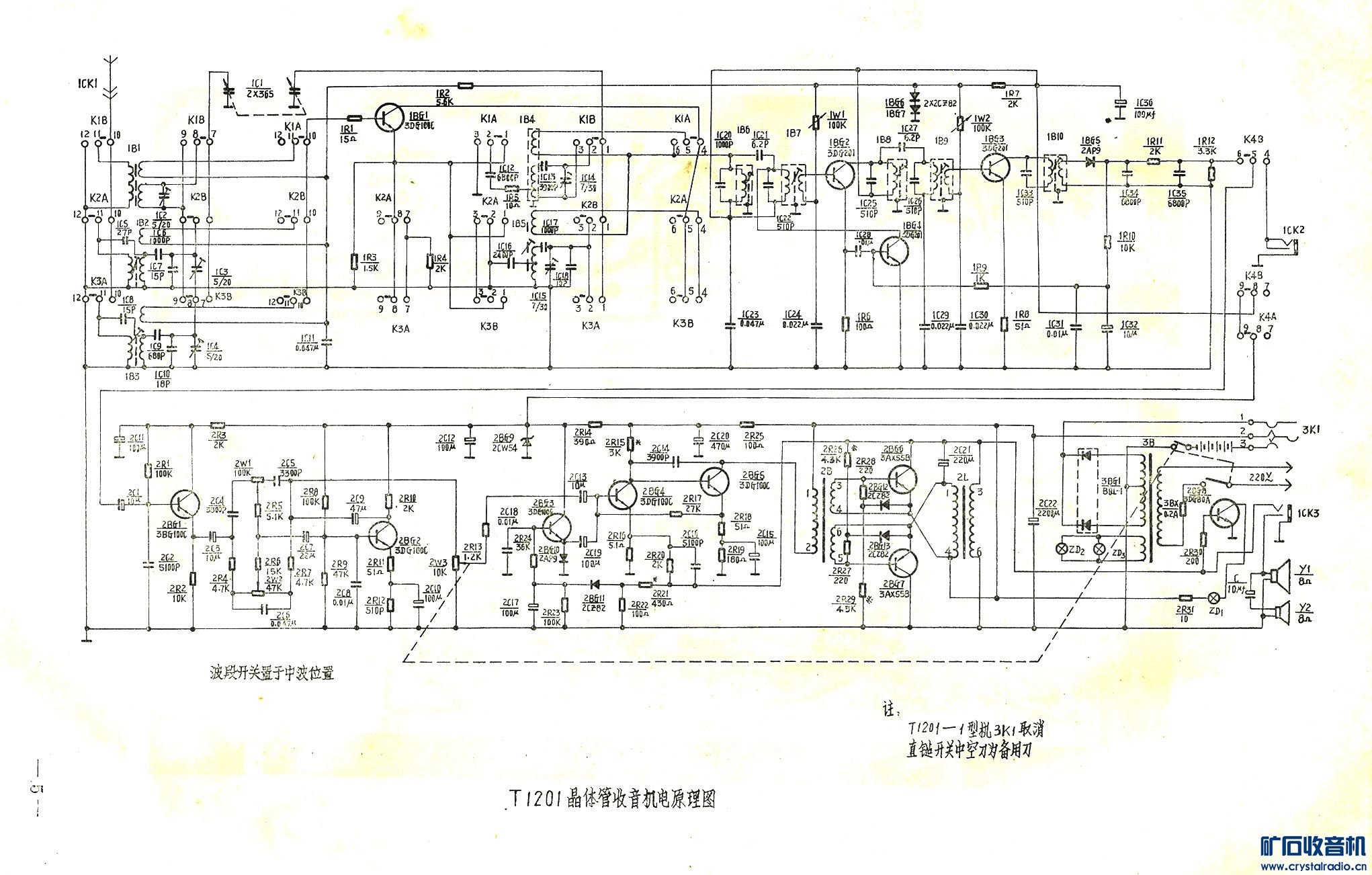

补充一份星球T1201&T1201-1清晰一点的图纸：

纳米电容

ym78321 发表于 2023-5-5 20:59
功放管是3AX55B

不知常州无线电厂星球T1201和银球T1201有什么区别？

ym78321

功放管是3AX55B

老庞家电维修

扼流圈功放，参考同类功放。

ym78321

老庞家电维修 发表于 2023-5-5 21:46
扼流圈功放，参考同类功放。

嗯，这个牌子可能不像当年的大名牌那样普及，只可能在少数图集被收录。有参考资料就省些事，否则就得仔细研究接线了。

justmexx

已发送…………

hujingdi

ym78321 发表于 2023-5-5 20:59
功放管是3AX55B

看我的

海洋DZ

纳米电容 发表于 2023-5-6 06:17
不知常州无线电厂星球T1201和银球T1201有什么区别？

有点像，貌似雷同！

CD77-2B

这种AGC电路效果很棒的。

ym78321

海洋DZ 发表于 2023-5-6 08:38

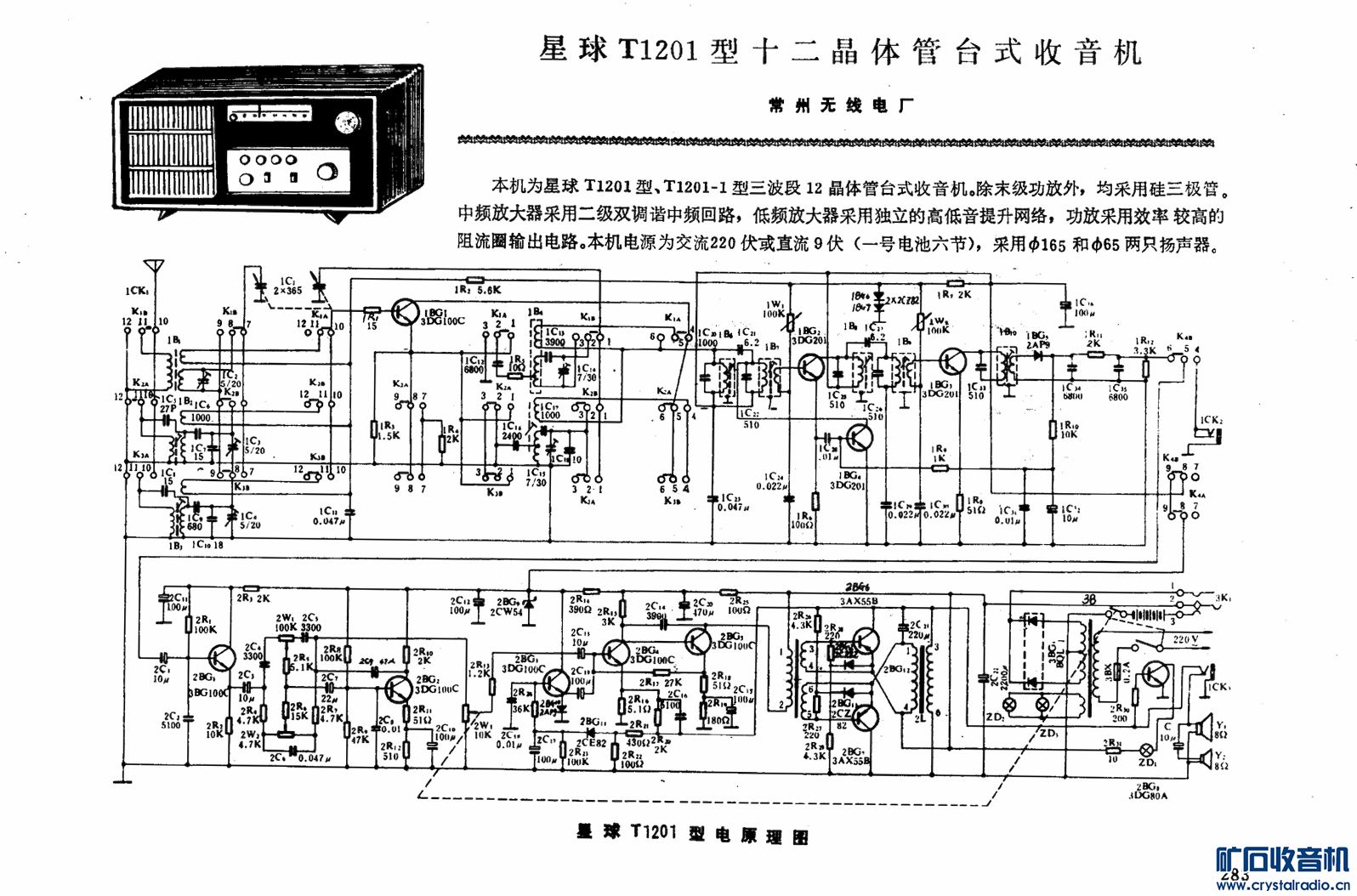

补充一份星球T1201&T1201-1清晰一点的图纸：

感谢纳米电容坛友提供的星球T1201电路图、印版图，经过比对，低放部分是一样的。

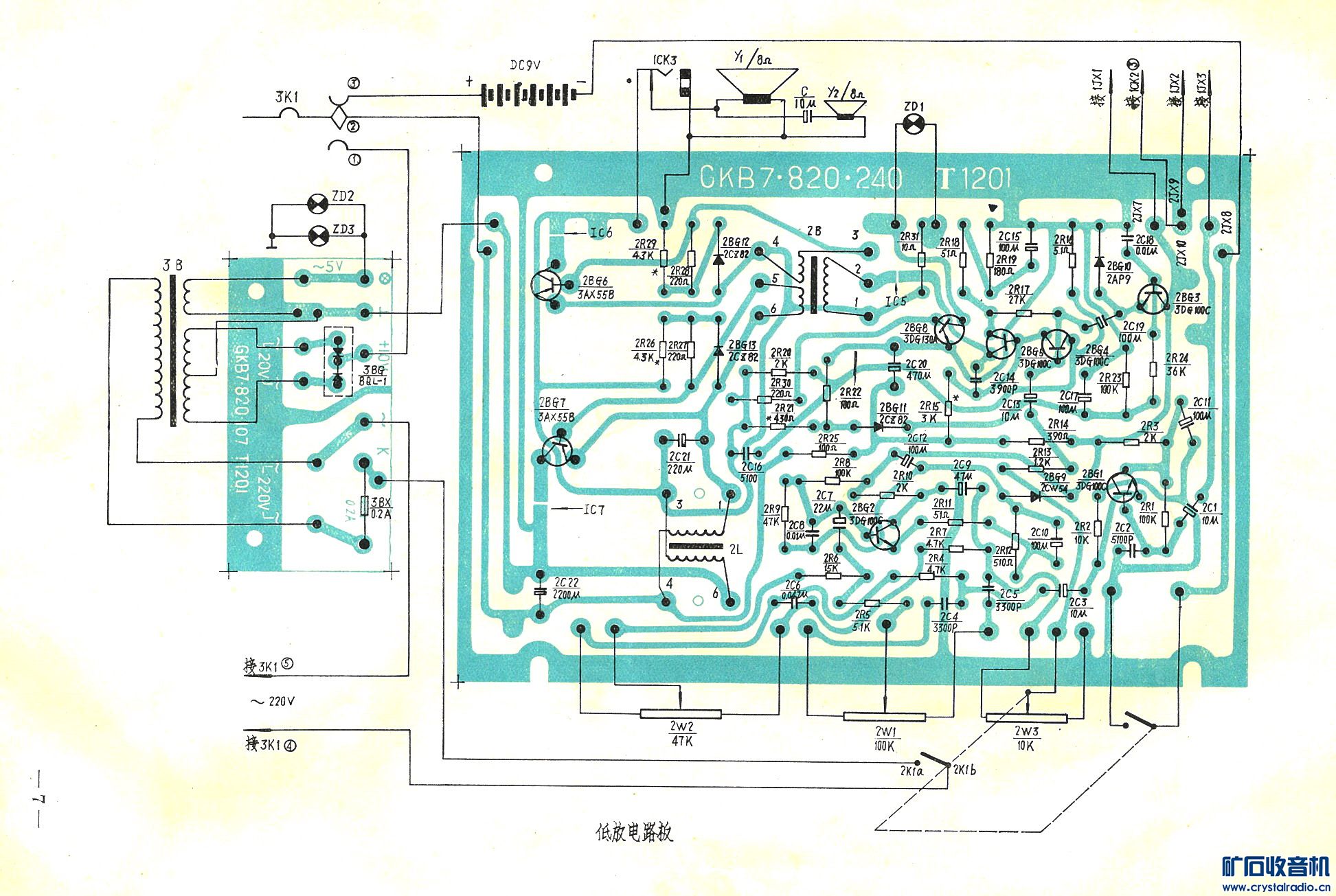

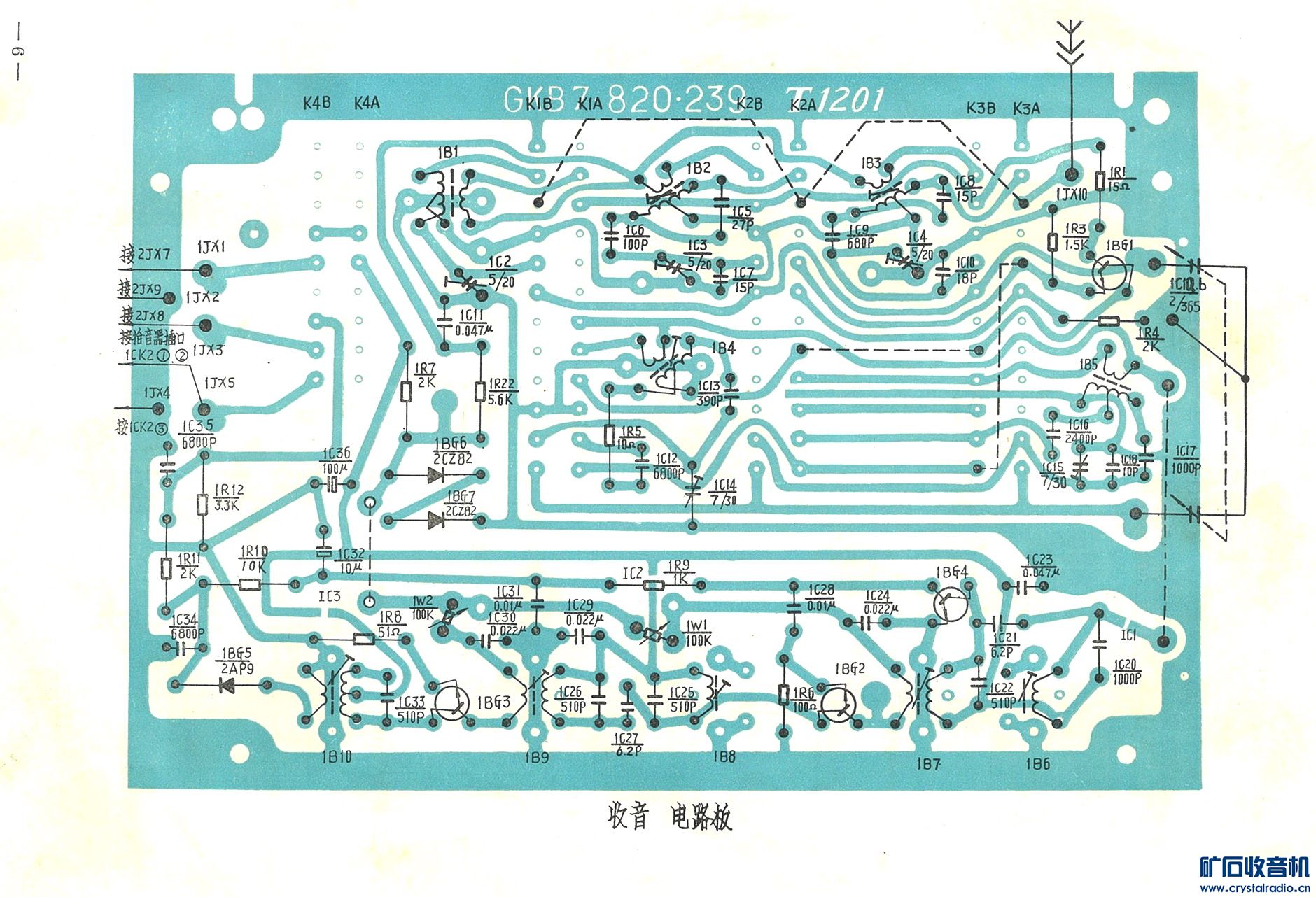

感谢海洋DZtanyouc提供的星球T1201电路图、印版图，经过比对，GKB7-820-240 T1201的标记完全一样，看来没有白入手。
感谢justmexx坛友提供的星球T1201电路图。

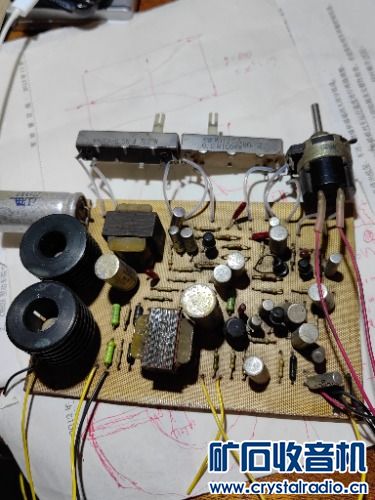

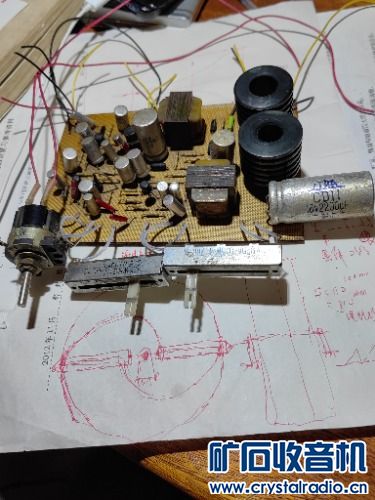

感谢hujingdi坛友提供银球T1201的图片。
感谢各位朋友的参与。

原来是这样的机子，不错。
星球T1201、星球T1201-1与银球T1201应该是相同的12管机并联推挽输出的电路和印版；
星球T1201-3A改进版的是互补推挽输出了，13管机。

ym78321

感谢万能的坛。今天的加分用完了，明天补上。
我喜欢各种有特点的电路。上次买了宝灯104的整板的，中频采用集中滤波器，恢复后收音很好听，

我看那朋友一起出的电源变压器有点单薄就没有要，我手头的变压器或电源太多太多，
现在看了电路图，有点失误了看来音量指示部分（电源图里部分）与功放板嵌合在一起了。
总之这机子还是很有特点的：
中放通道：采用双-双-单的调谐回路，采用放大AGC（还没有细看），综合性能应该不错；
低放功放：采用高低音调提升电路；采用阻流圈式并联推挽；采用音量指示灯光电路；


补充内容 (2023-5-9 12:52):
谢谢hujingdi坛友的鼓励！

ym78321

海洋DZ 发表于 2023-5-6 08:38
补充一份星球T1201&T1201-1清晰一点的图纸：

这个AGC采用了输入中周的并联变阻（降Q，相当于衰减式），优点是不会引起普通AGC那样的输出槽路频偏，但BG4的基极又连在了中放1管的射极电阻上，是高频负反馈？双重控制？如果是，加上BG4的放大，这个AGC应该效果不错的。

ym78321

CD77-2B 发表于 2023-5-6 07:31
这种AGC电路效果很棒的。

这个AGC电路中，BG4的基极又连在了中放1管的射极电阻上，是高频负反馈？双重控制？如果是，加上BG4的放大，这个AGC应该效果不错的。
