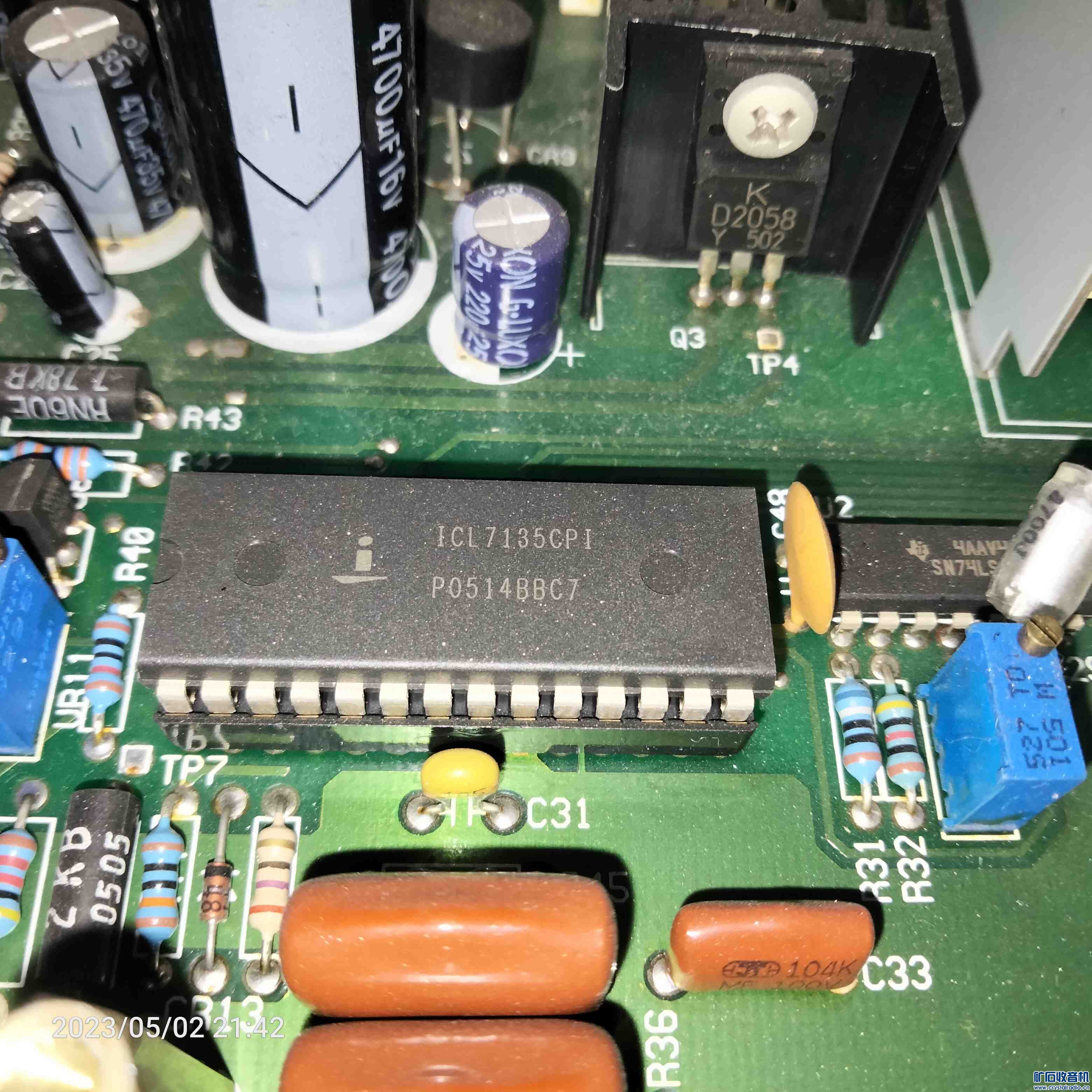

LED显示台式万用表拆解（四位半，ICL7135方案）

潘亚东 · 发表于 2023-5-3 00:42:03

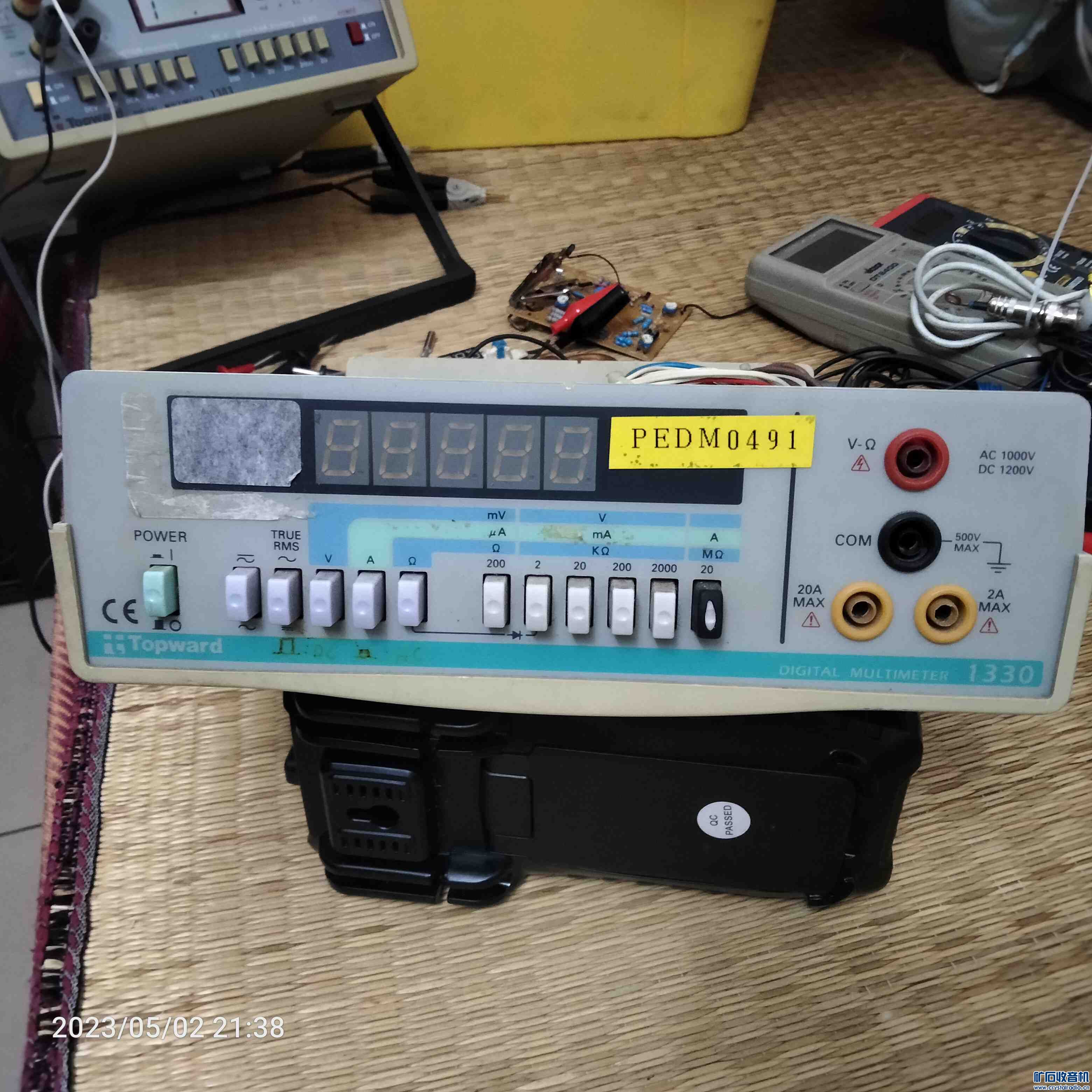

牌子：Topward
型号：1330
来源：二手闲鱼购入
价格：150
个人见解优点：LED显示，无液晶显示存在的视差问题。
真有效值
特有的AC/AC+DC
不足：没有蜂鸣器档位。

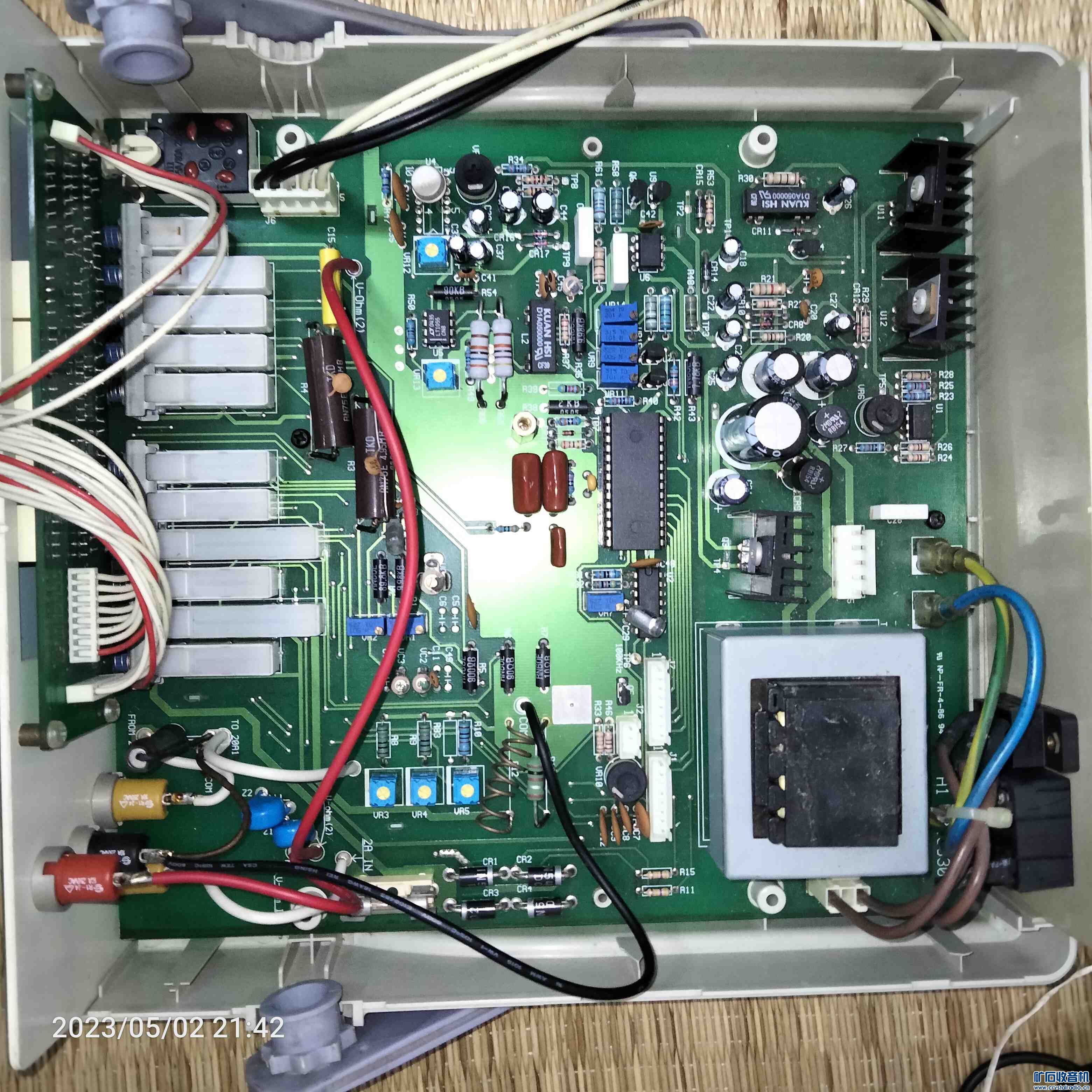

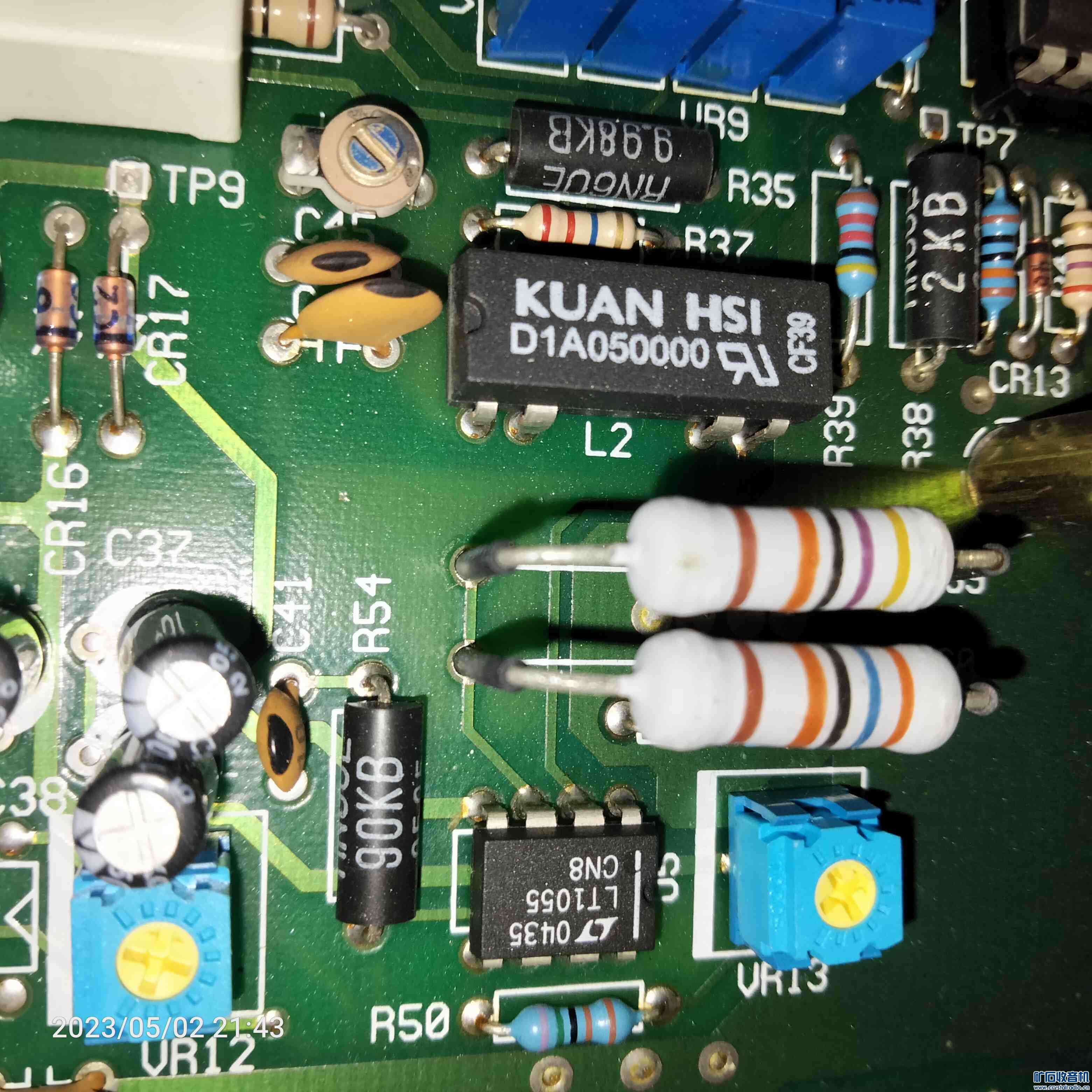

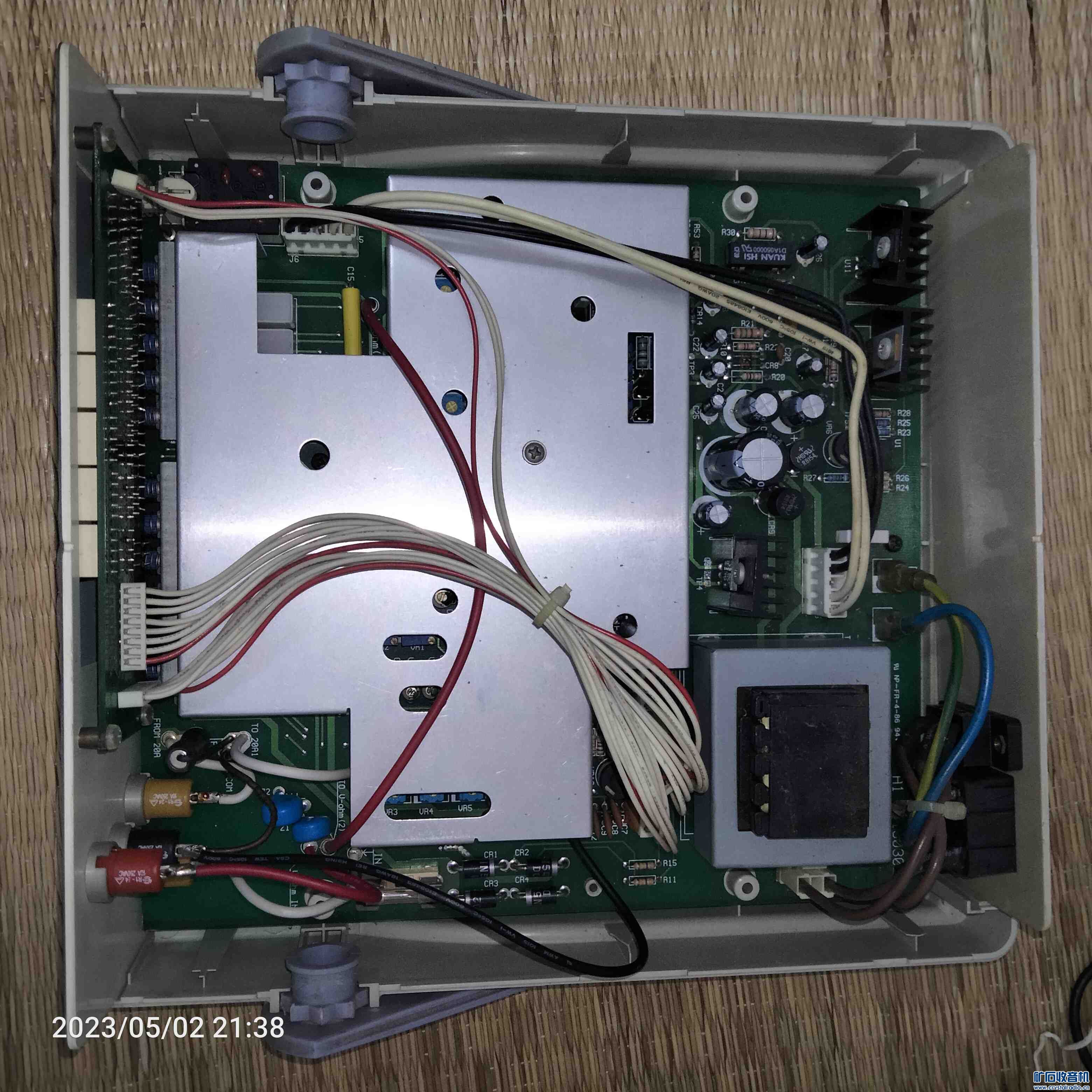

评论：内部做工中规中矩，用料尚可。无杂乱飞线。感觉可调电阻，电容比较多。这表如果要校正起来恐怕不容易。一百多的东西，要啥自行车。

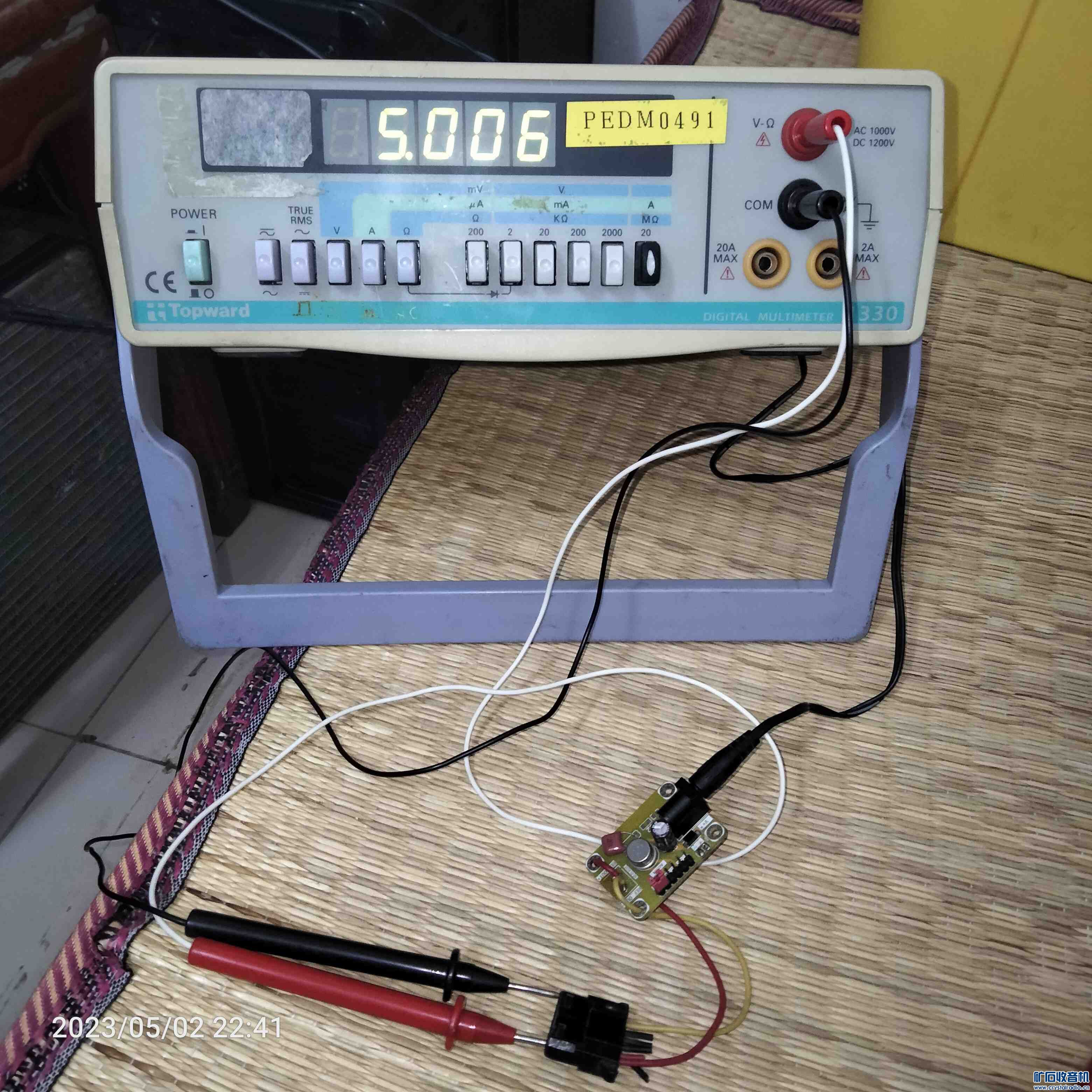

最后是测试5伏电压基准的测试结果。

潘亚东 · 发表于 2023-5-6 00:13:42

washu 发表于 2023-5-5 10:30
536 是时代的眼泪，贵，带宽低，精度特别差

后来人家都不用了，上世纪末到本世纪初，台表主要用 6 ...

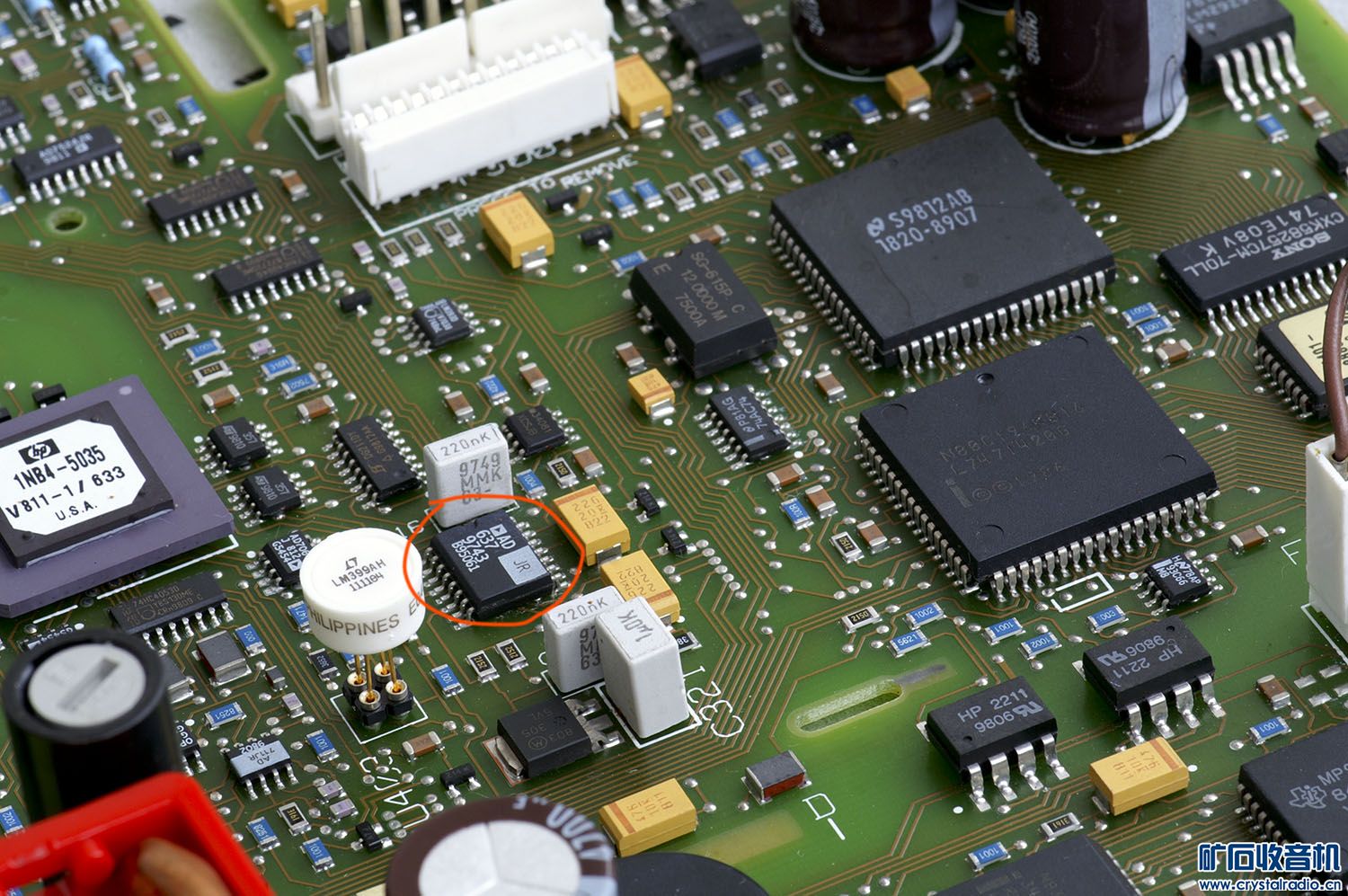

多谢前辈指教。图片上应该是惠普的台表吧。白色那个东西是电压基准吧？有人说惠普这公司是仪器界的一股清流。对于这些东西只是略知一二。玩表太烧钱了吧。做一个普普通通的业余好爱者就算了。

潘亚东 · 发表于 2023-5-3 00:44:26

附件的图片不能上传。明天再试下。

潘亚东 · 发表于 2023-5-4 00:06:32

本帖最后由潘亚东于 2023-5-4 00:12 编辑

潘亚东 · 发表于 2023-5-4 00:14:29

本帖最后由潘亚东于 2023-5-4 00:17 编辑

潘亚东 · 发表于 2023-5-4 00:16:30

本帖最后由潘亚东于 2023-5-4 00:37 编辑

15979399122 · 发表于 2023-5-4 06:58:34

我的，以前修的时候没拍照，等有空也拆开kk。

15979399122 · 发表于 2023-5-4 06:59:10

http://www.crystalradio.cn/forum ... %3D&nothumb=yes

mowin · 发表于 2023-5-4 11:39:37

这个是不是相当于GDM-8145？鱼上有卖110元

MF35_ · 发表于 2023-5-4 23:03:22

说实话，150不太划算，连个一体化分压器都不舍得用，这用料可算不上尚可二字，况且7135性能还不如7129呢

潘亚东 · 发表于 2023-5-5 08:32:11

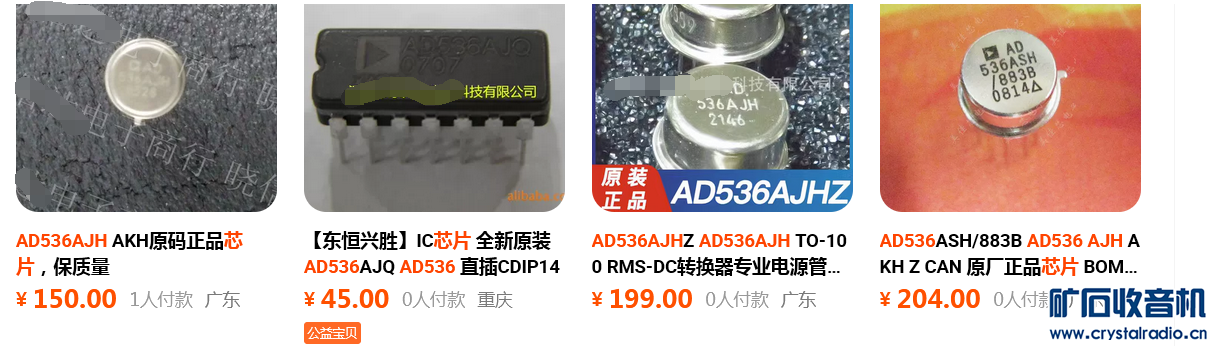

$~}S50@]30H_Y}JF}MSK{LT8.png$
唉，一言难尽。
据说这个AD536AJH是一个真有效值转换芯片。

kabala56 · 发表于 2023-5-5 09:21:51

不值。真不值这钱。

潘亚东 · 发表于 2023-5-5 09:38:06


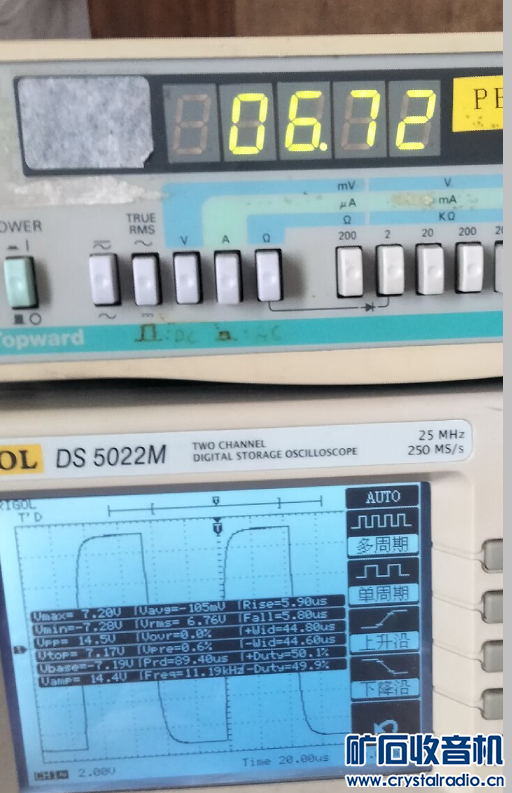

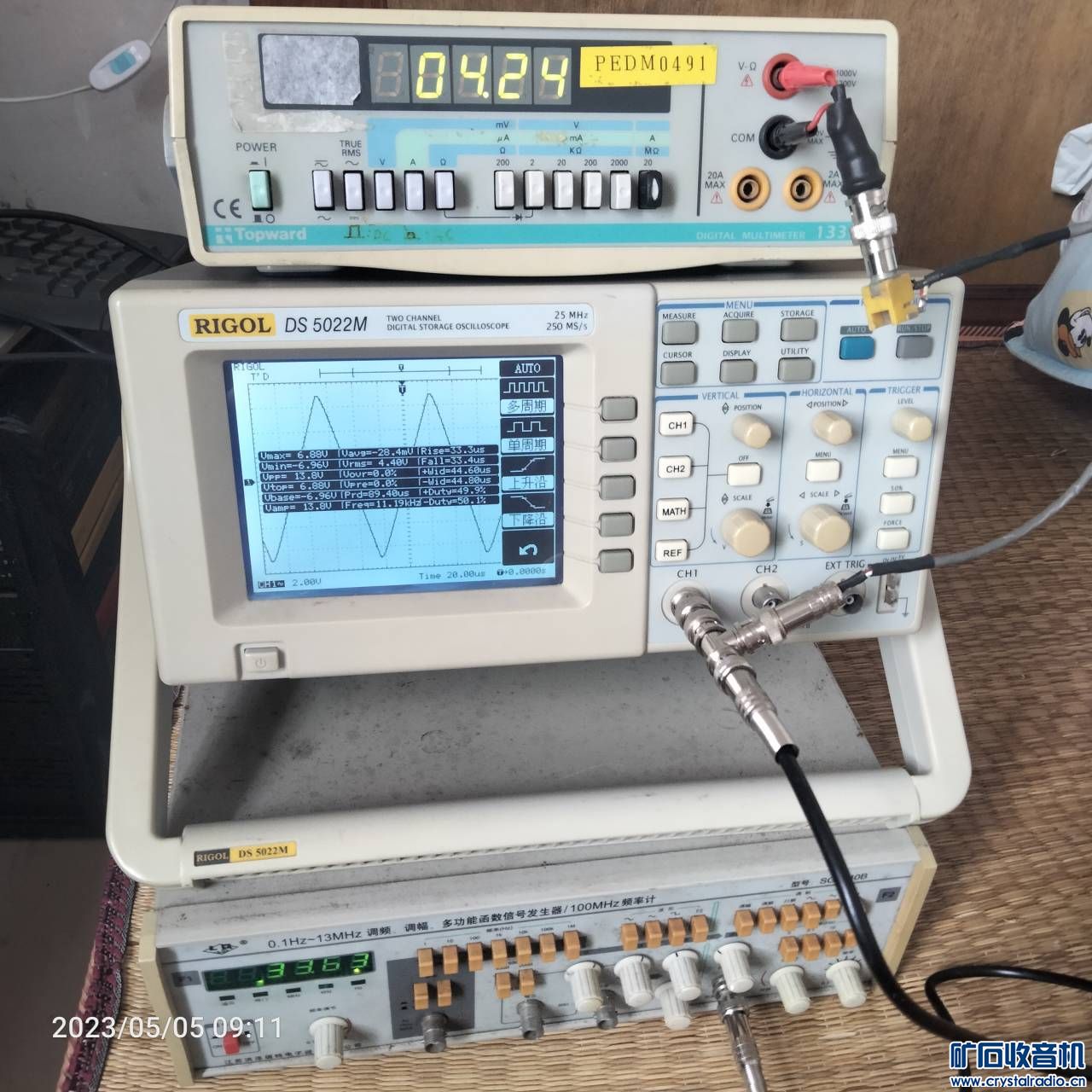

最后不得不说，随着时代的进步，很多以前不敢想像的高大上仪器正在变得如同玩具一样。比如说这台普源才几百块的价格。

washu · 发表于 2023-5-5 10:30:38

潘亚东发表于 2023-5-5 08:32
唉，一言难尽。
据说这个AD536AJH是一个真有效值转换芯片。

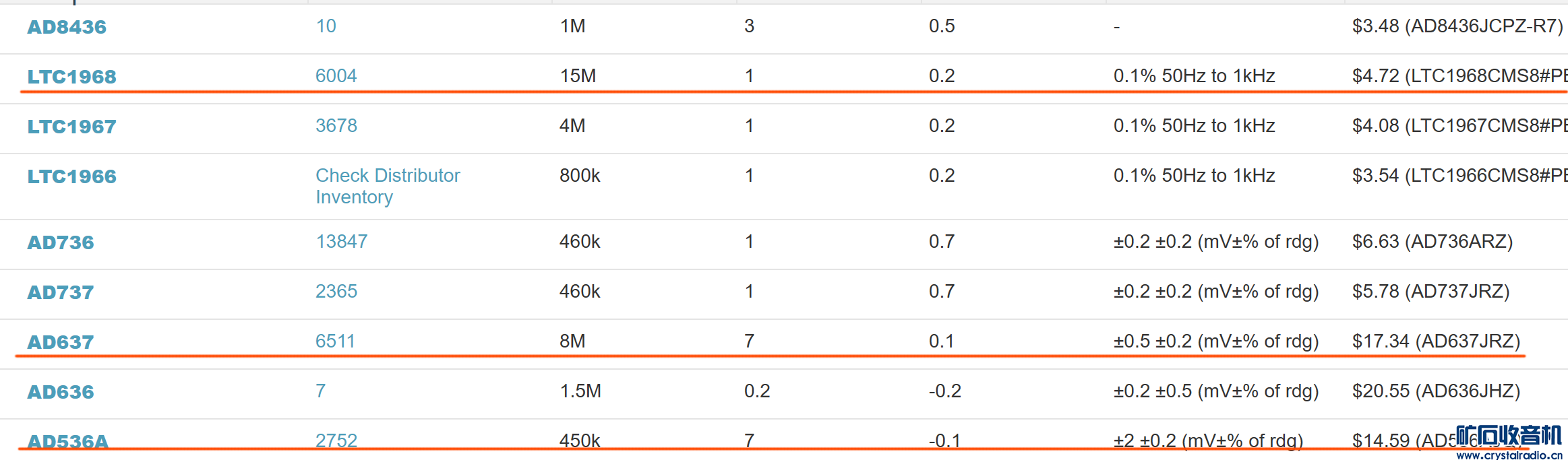

536 是时代的眼泪，贵，带宽低，精度特别差

后来人家都不用了，上世纪末到本世纪初，台表主要用 637，精度高，带宽大

现在？现在用不到五块钱的轮胎 1968，带宽更大精度更高

536 贵是贵，但，它是一个早就被抛弃的古老玩意

除了隔壁音响论坛，没人对这种货色有兴趣，但偏偏 536 是个 RMS DC 转换芯片，又不能听个响，所以只能说，时代的眼泪。

btw. 连轮胎 1968 还能存在，是因为依然有比如你这种 4 位半万用表存在，而这种便宜表卖不出价钱，不可能再用 637 这种很贵的模拟 RMS DC 转换芯片，所以 1968 还有存在价值：便宜精度高性能好。而如今台表连这种芯片都不用了，用模拟电路转换真有效值，吃撑了么

神州10号 · 发表于 2023-5-5 14:40:07

这个表校准参照固纬8145
