求助万能矿坛《红灯802收音机》图纸

Z2465195982C · 发表于 2023-4-15 14:18:44

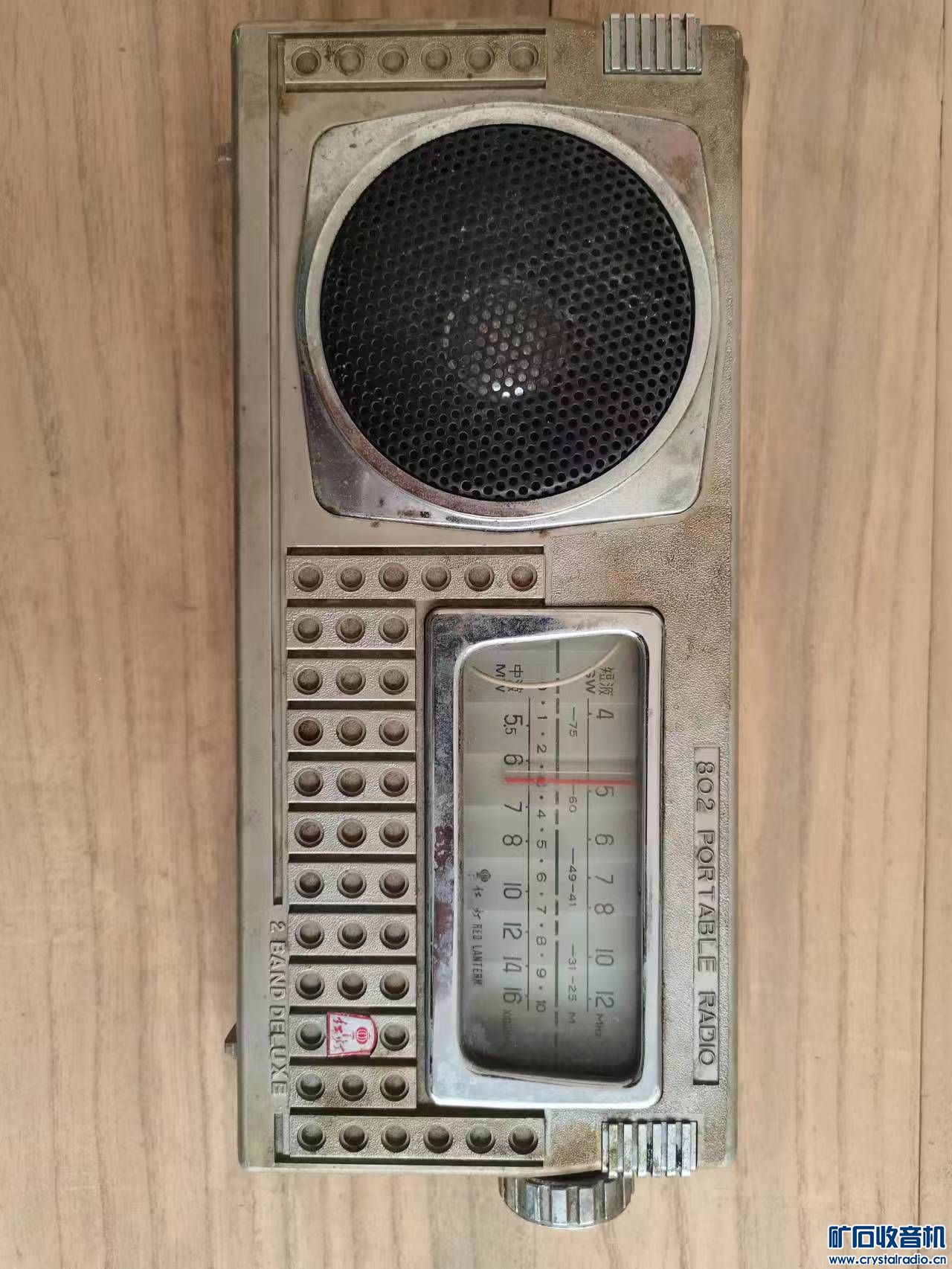

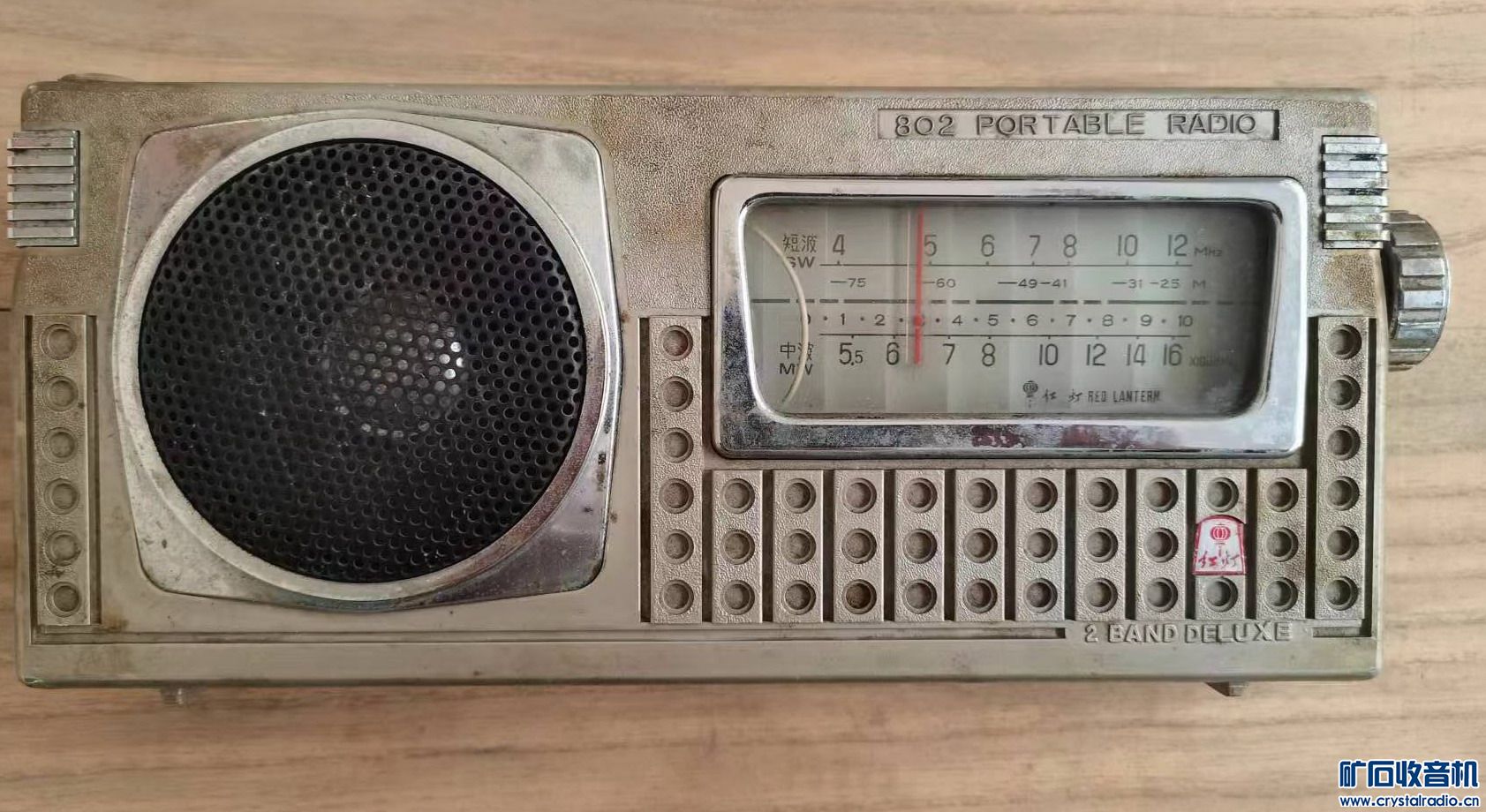

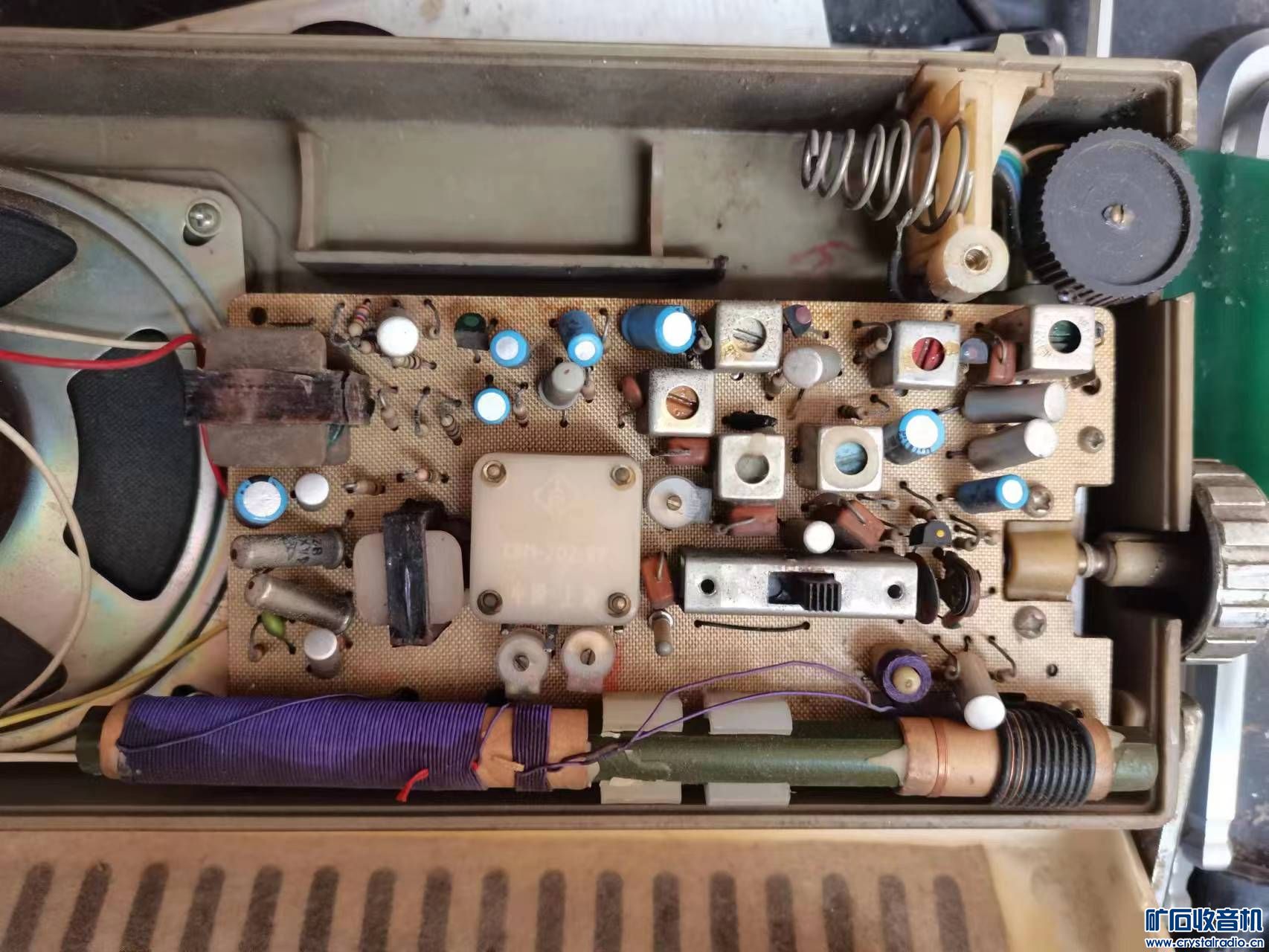

这段时间闲来无事在闲鱼看到一个红灯802包浆很严重的收音机价格很便宜就打开网页看到电路板很干净就忍不住拍了下来。他长得模样好像跟蝴蝶802一模一样，转身来到矿坛求助坛里的师傅们贡献一张电路图。在此谢过

海洋DZ · 发表于 2023-4-15 15:08:34

本帖最后由海洋DZ 于 2023-4-15 15:12 编辑

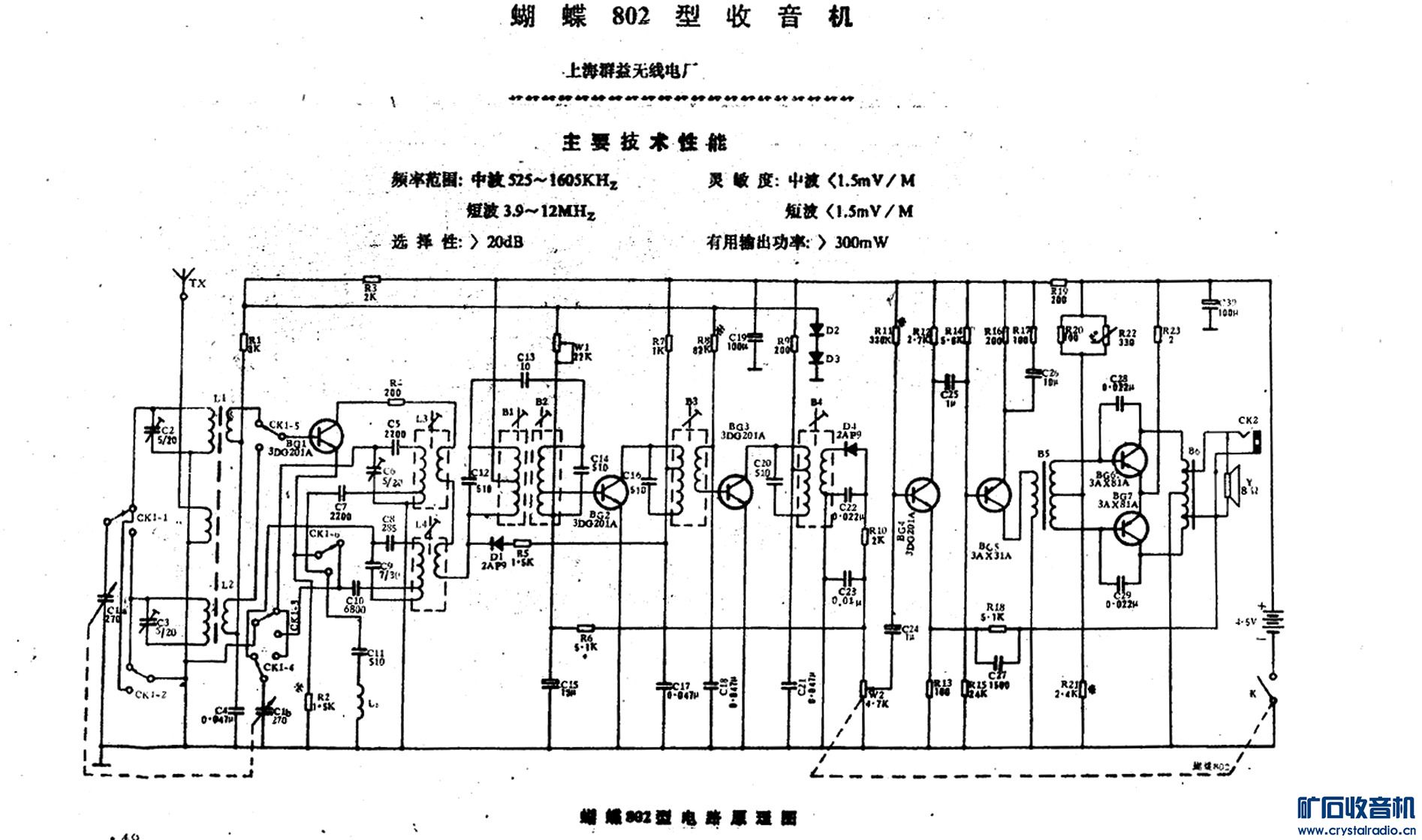

长得竟然和蝴蝶802一个模样，借鉴一下蝴蝶802吧

aaa555000 · 发表于 2023-4-16 09:21:33

CD77-2B 发表于 2023-4-15 20:26
该机很怪，4.5伏电源还用自耦变压器。

自耦变压器效率比互耦高，但生产工艺较复杂，两种线混绕费工时，不如互耦变压器生产成本低。

shzx123 · 发表于 2023-4-15 15:13:54

前硅后锗，后期的机子，灵敏度高。

Z2465195982C · 发表于 2023-4-15 17:31:13

海洋DZ 发表于 2023-4-15 15:08
长得竟然和蝴蝶802一个模样，借鉴一下蝴蝶802吧

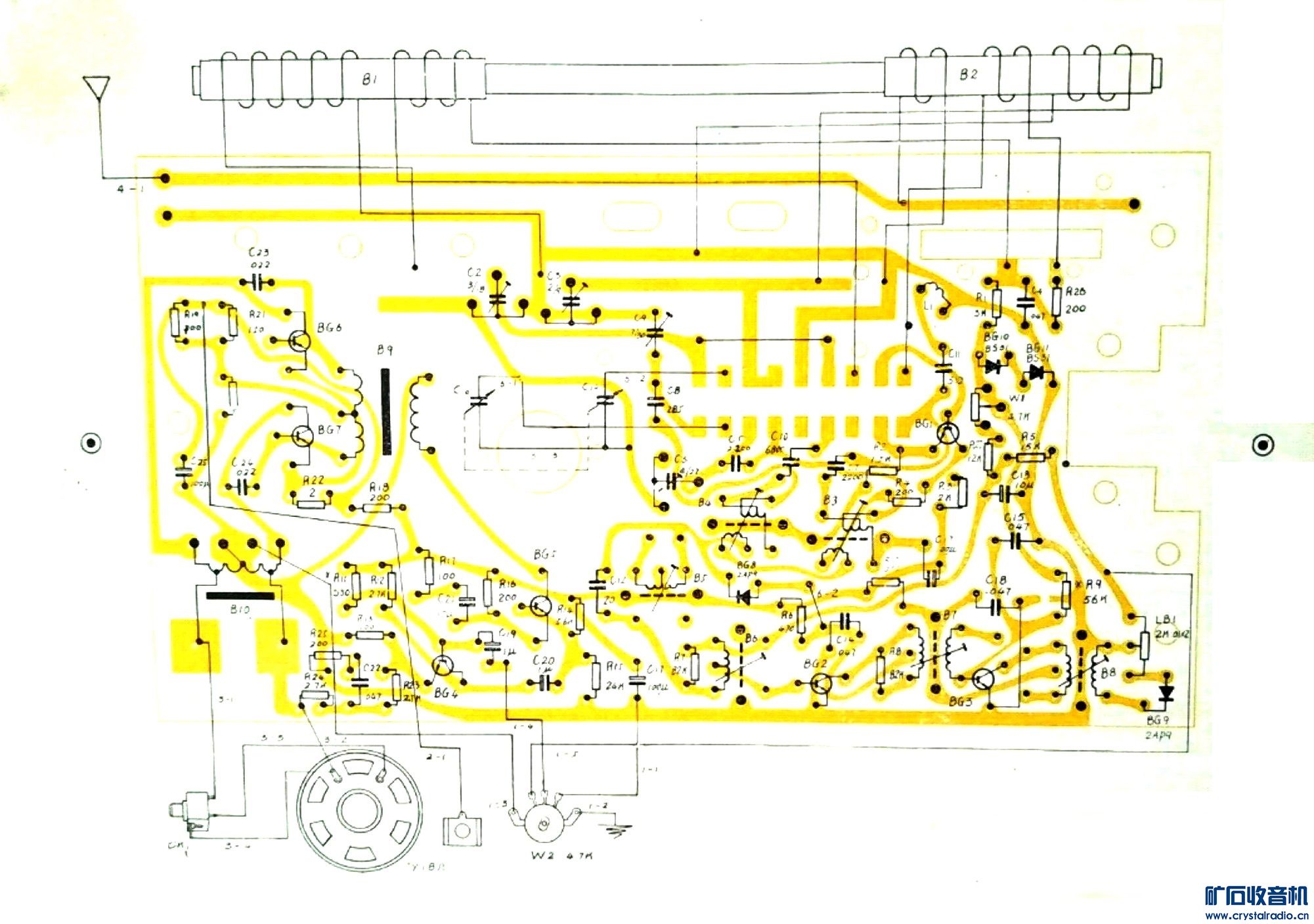

多谢海洋大哥，我看与第一张线路板图一样

Z2465195982C · 发表于 2023-4-15 17:36:04

shzx123 发表于 2023-4-15 15:13
前硅后锗，后期的机子，灵敏度高。

应该灵敏度不错，看我一个二把刀的爱好者鼓捣好了听效果吧

Z2465195982C · 发表于 2023-4-15 17:40:56

矿坛真是一个藏龙卧虎之坛，个个都是老师，学习的好场所

CD77-2B · 发表于 2023-4-15 20:26:39

该机很怪，4.5伏电源还用自耦变压器。

Z2465195982C · 发表于 2023-4-16 21:05:47

aaa555000 发表于 2023-4-16 09:21
自耦变压器效率比互耦高，但生产工艺较复杂，两种线混绕费工时，不如互耦变压器生产成本低。

看到aaa555000老师的回贴感到倍感荣幸，老师的不但知识渊博手工机壳更是做的出神入化佩服佩服
