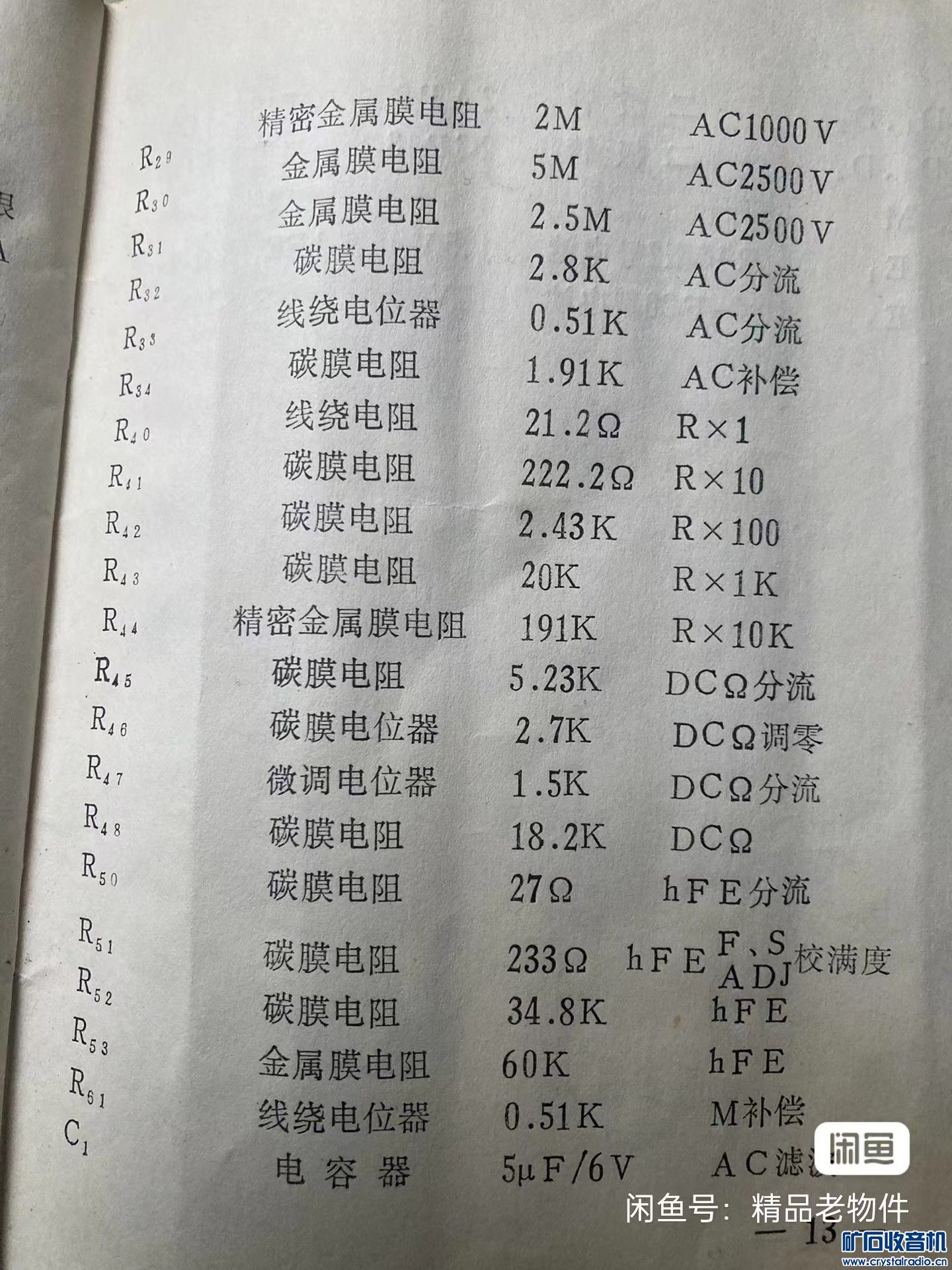

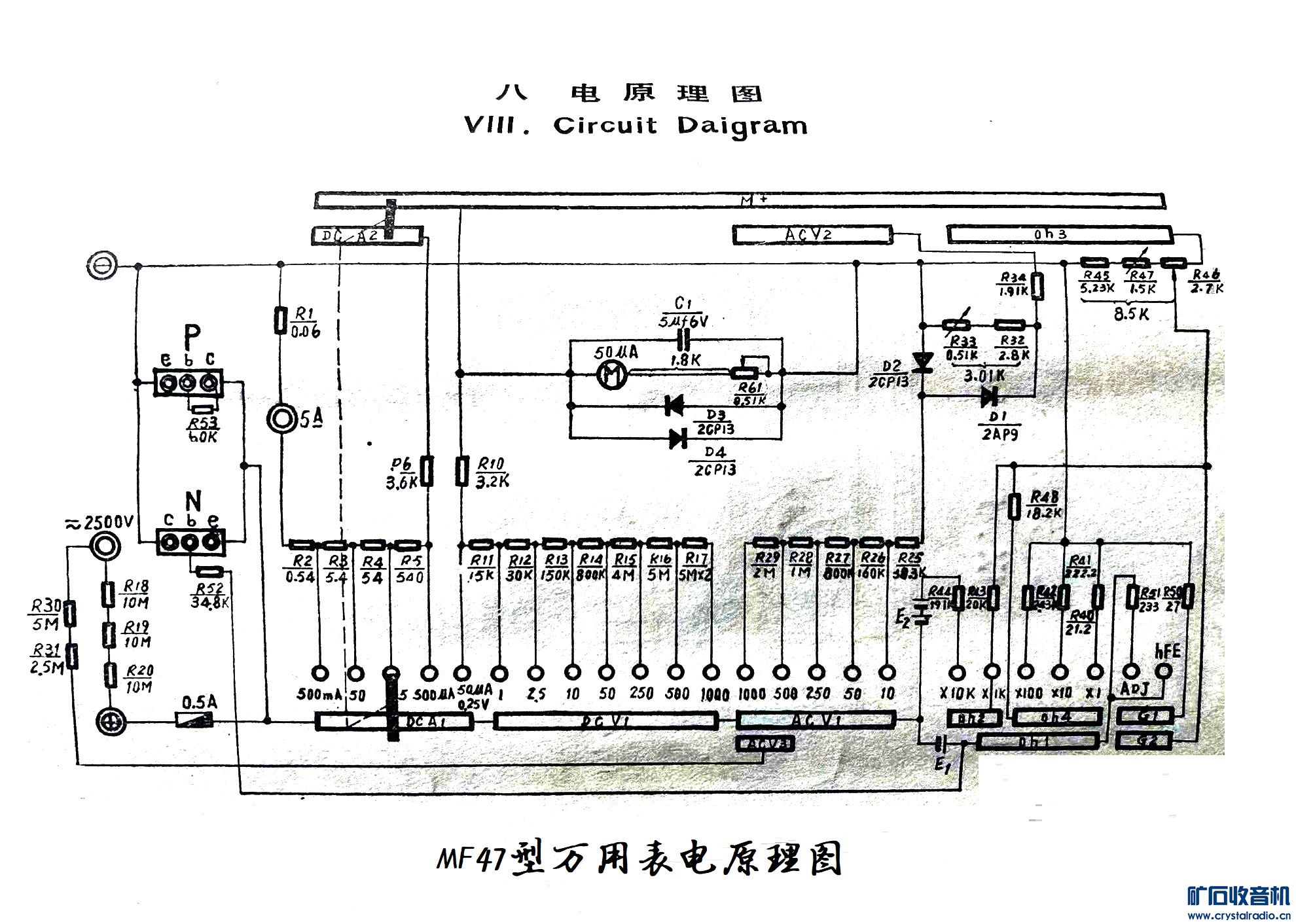

一款老47表电路图，别人分享的（高清）

经典nn · 发表于 2023-4-5 07:34:04

一款老47表电路图，别人分享的


剑青月弯 · 发表于 2023-4-5 07:51:35

漂亮,稀有,值得收藏.

南门里 · 发表于 2023-4-5 08:16:29

红袍绿袍绕线金蛋用料讲究值得拥有

yniwvf · 发表于 2023-4-5 08:20:16

对有这表的真是值得收藏.

海洋DZ · 发表于 2023-4-5 08:24:36

本帖最后由海洋DZ 于 2023-4-5 09:12 编辑

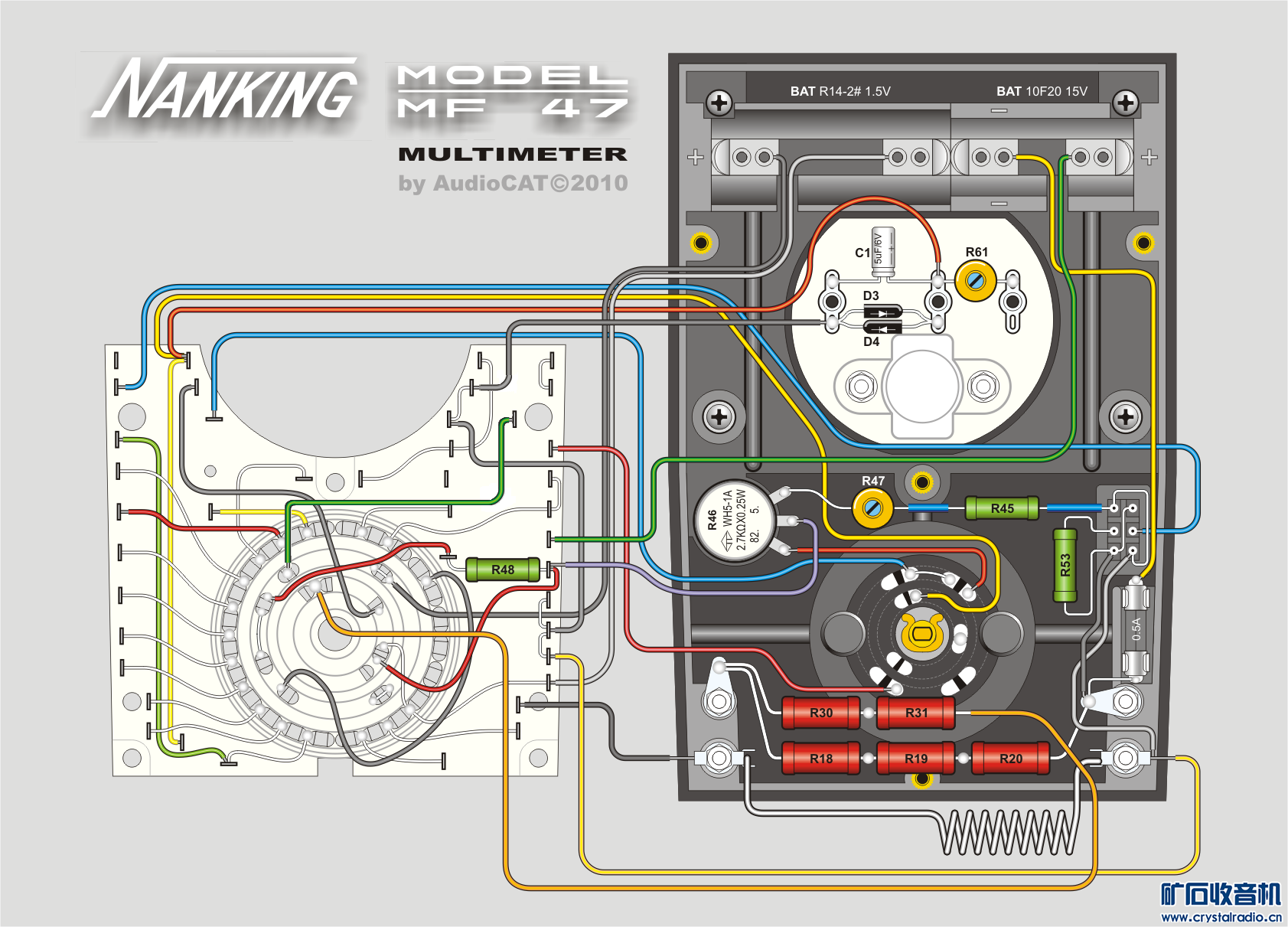

原来这是一家子：

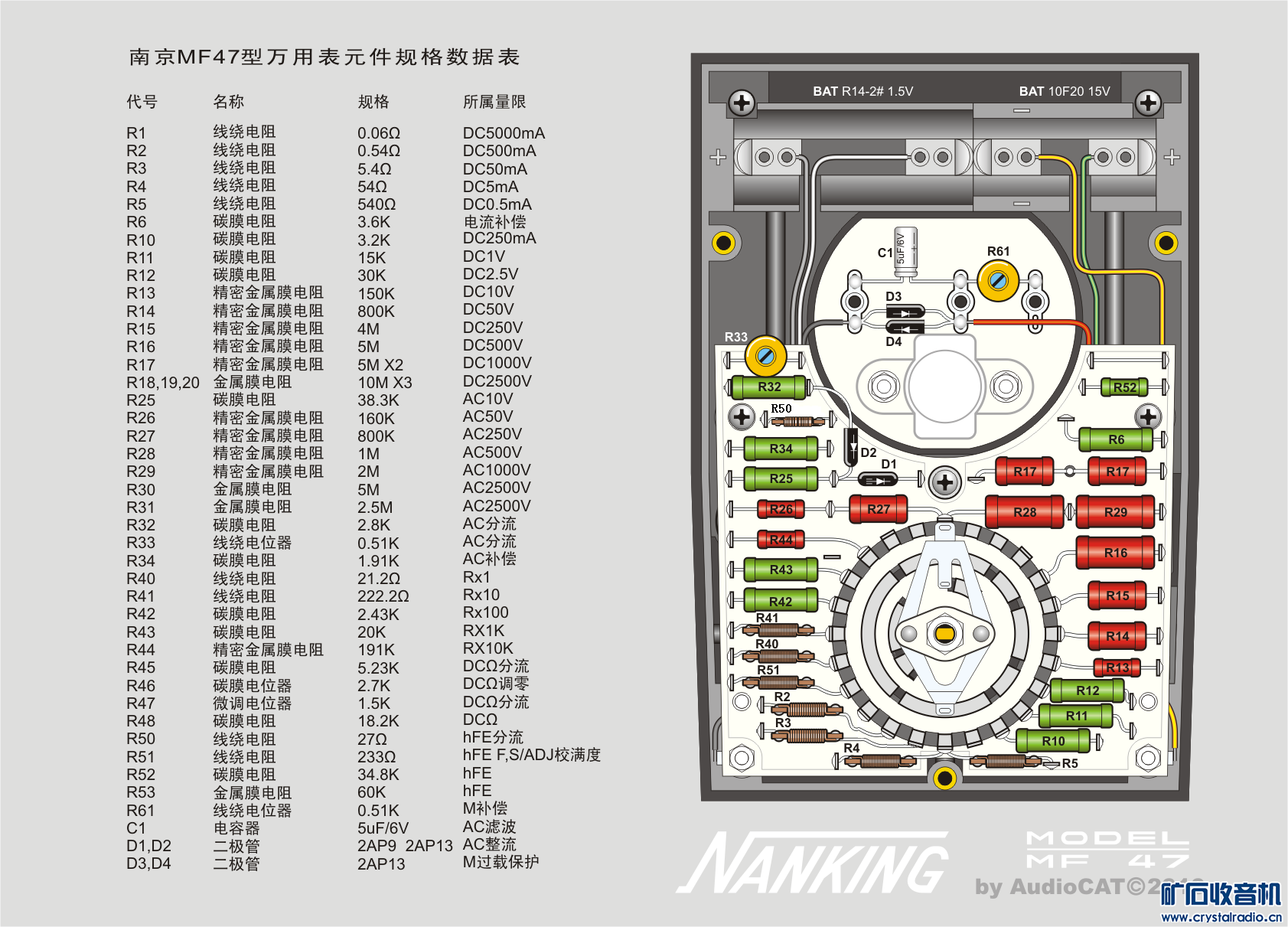

[[CorelDRAW ]MF47_1（元器件布局）（G）.png

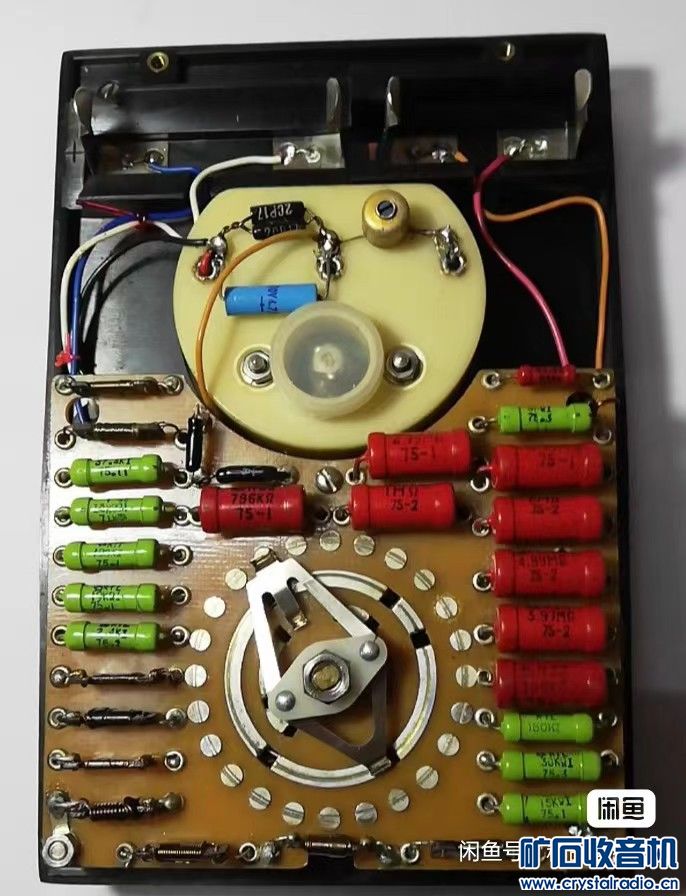

只是实物图片貌似少了一个金蛋蛋

chxedn · 发表于 2023-4-5 08:58:21

谢谢分享！

bios · 发表于 2023-4-5 09:41:12

很不错，档位触点还是铆钉。不象现在的47表，档位接触那里都是铁片

tyt722 · 发表于 2023-4-5 09:46:50

清晰明快的老47表资料，谢谢分享

。

fzh547611 · 发表于 2023-4-5 10:44:19

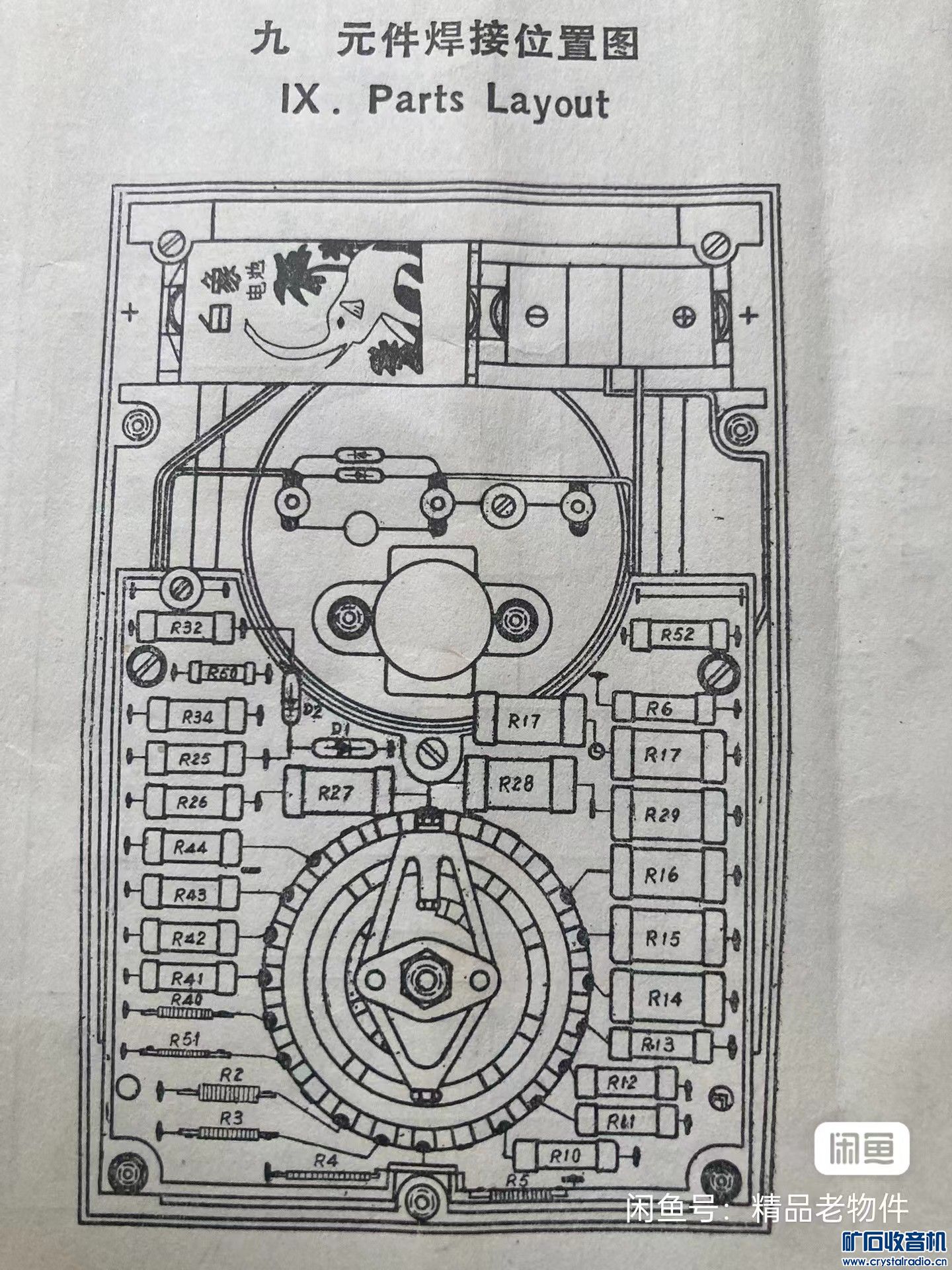

对于维修来说，电阻的位置图是最实用的，资料不错。

无线可能 · 发表于 2023-6-27 01:14:57

多了那颗金蛋就不值钱了

水到渠成 · 发表于 2023-6-27 03:36:46

我有一个。
