第一中放偏置电阻

Tim01

ssffzz1 发表于 2023-2-25 16:00
1、调一下这个电阻看看，2AP9检波二极管的下端，能否调到-140mV。如果能的话，调到这个位置后再看看BG3的工 ...

这个C10电容怎么计算呢。什么时间差？
好像挺有内容的。多讲讲嘛。谢谢

Tim01

ssffzz1 发表于 2023-2-25 16:00
1、调一下这个电阻看看，2AP9检波二极管的下端，能否调到-140mV。如果能的话，调到这个位置后再看看BG3的工 ...

您说到C10电容与R9电阻关系计算公式或在哪里可以看到有关资料。谢谢！

ssffzz1

Tim01 发表于 2023-3-19 00:56
您说到C10电容与R9电阻关系计算公式或在哪里可以看到有关资料。谢谢！

我也要回去翻翻书了。

就是AGC的控制时间常数。

ssffzz1

Tim01 发表于 2023-3-19 00:56
您说到C10电容与R9电阻关系计算公式或在哪里可以看到有关资料。谢谢！

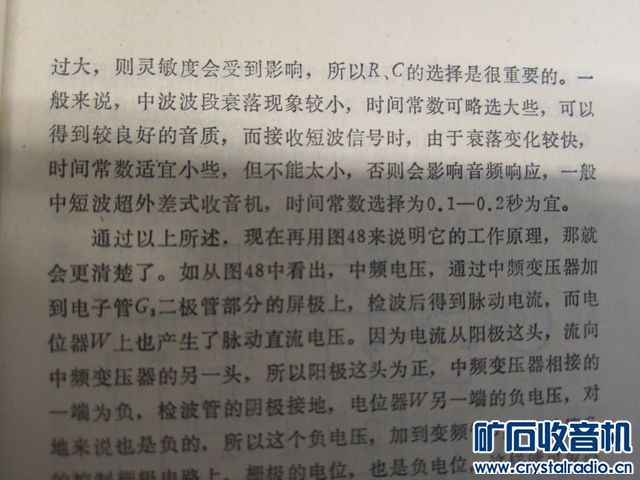

供参考。这个是电子管的书，晶体管的时间常数也是这个。
晶体管电路的电阻电容值，你参考典型电路即可。


这部分的知识，很多书都有的，不局限于这本。

Tim01

ssffzz1 发表于 2023-3-21 22:07
供参考。这个是电子管的书，晶体管的时间常数也是这个。
晶体管电路的电阻电容值，你参 ...

谢谢分享。我在网上查看一些资料说这个时间常数多为 0.1~0.33 秒，在短波中则采用 0.1~0.2 秒。和电子管收音机不一样的是，在晶体管电路中所用R值较小，一般为几千到几十干欧，C值较大，一般十到三十微法。
以此为计算的话本机时间常数约为20*0.000001*5*1000=0.1秒。若C10电容30微法，时间常数为0.15。如何选择C10与R9的大小，还是比较头疼些。

ssffzz1

我说那个140mV的事情，是我经过测试，给2AP9偏压大概在140mV的时候，他的检波效率开始提高，进入平方率检波阶段。2AP9的两端 140mV的偏压或者再稍大些。

上面的步骤，我一直想具体的测试一次，不过我没有做。所以我也说你试试，考虑下。


另外看来那个电容不大。电子管是大电阻，电容用的就小，一般0.047。晶体管电阻小一些，电容就大。

CD77-2B

Tim01 发表于 2023-3-22 13:00
谢谢分享。我在网上查看一些资料说这个时间常数多为 0.1~0.33 秒，在短波中则采用 0.1~0.2 秒。和电子管 ...

AGC时间常数取0.1秒，得10ufx10k，如取20
uf则R=5.1k；现电台功率大幅下降，取10ufx10k比较好，让2AP9正偏电流小些为宜。
检波管正偏电流触针会对基区烧蚀，而产生噪声，只是噪声比变频来得小许多被忽略。

Tim01

CD77-2B 发表于 2023-3-22 15:43
AGC时间常数取0.1秒，得10ufx10k，如取20
uf则R=5.1k；现电台功率大幅下降，取10ufx10k比较好，让2AP9正 ...

为何电台功率下降要调高R9阻值呢，是为了降低检波二极管电流吗？
R9与C10大小选择涉及到哪些。好像R9过大会影响晶体管热稳定性。因为R9基极偏置电路一部分。

Tim01

ssffzz1 发表于 2023-3-22 13:45
我说那个140mV的事情，是我经过测试，给2AP9偏压大概在140mV的时候，他的检波效率开始提高，进入平方率检波 ...

好的。您的意思说通过调整R9阻值使检波管（2AP9）输出端偏置电压为140mv，使2AP9检波管达到最佳工况么？我回头试试看。谢谢

Tim01

ssffzz1 发表于 2023-3-22 13:45
我说那个140mV的事情，是我经过测试，给2AP9偏压大概在140mV的时候，他的检波效率开始提高，进入平方率检波 ...

测了一下，通过调节R9阻值可以使检波管2AP9偏置80～120mv，在中间约5k欧的位置为105mv。不知道本机设计如何考虑的。

ssffzz1

Tim01 发表于 2023-3-23 15:33
测了一下，通过调节R9阻值可以使检波管2AP9偏置80～120mv，在中间约5k欧的位置为105mv。不知道本机设计如 ...

1、这个时候要关注BG3的电流是否对。
2、可能要动一下R8那个82k的电阻。

按说到140的话，灵敏度应该好些的，120也应该差不多。前提是BG3的电流要对。
