藏品展示--3uA张丝表

暖风轻音

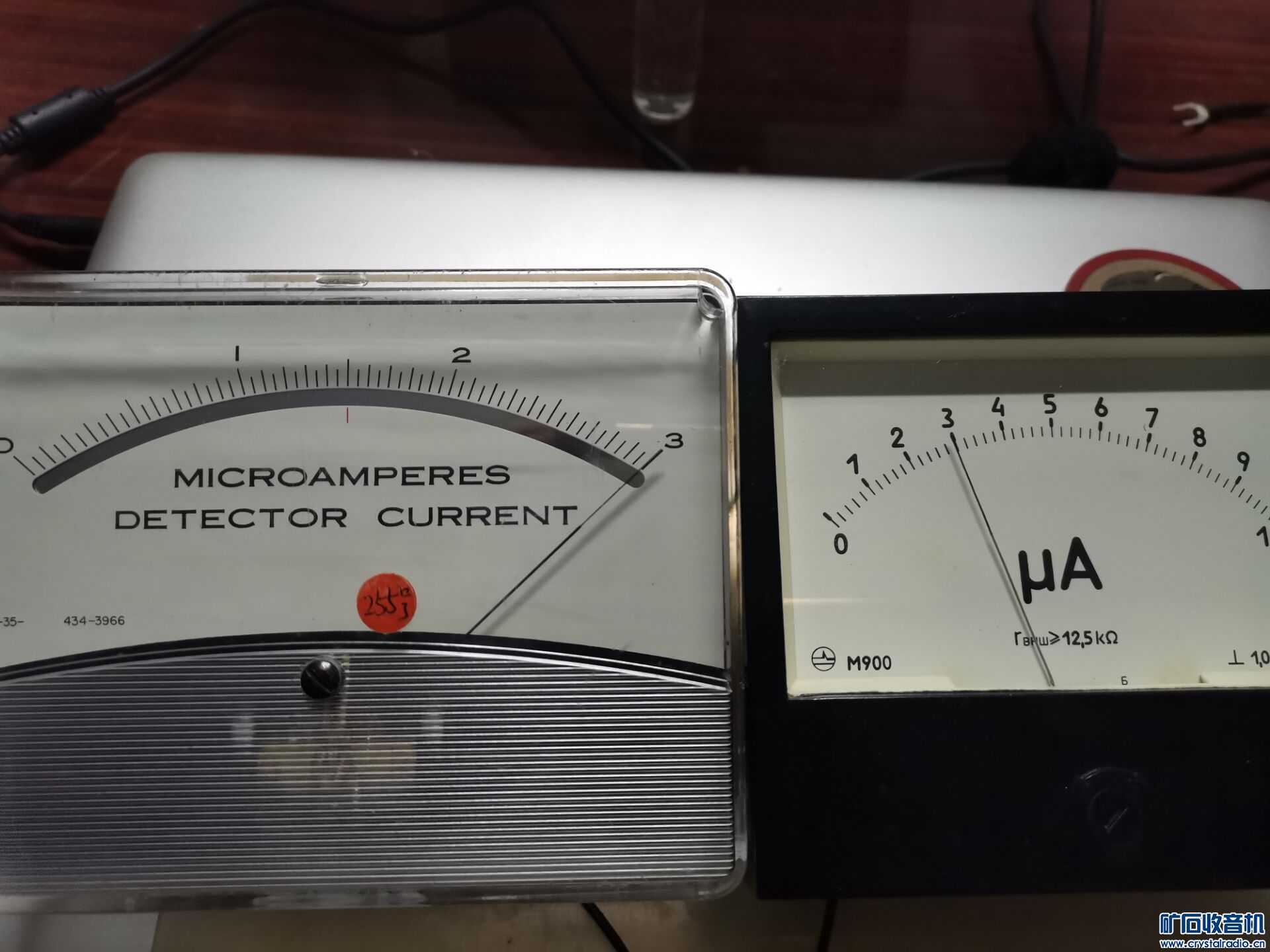

这是一块美产3uA F.S.张丝表。
设计专门用于探测器探测（可能是火焰探测器）

可用于探测无源中等内阻检波器（2AP9，1N60，1SS86等）和高阻无源检波器的输出电流检测。
不适宜用于低内阻（3DQ等）。
可用于探测低至5~50nA的电流。
一些小问题是压接部分氧化导致接触不良，不过是可以通过电击修复的。
极弱电台DX信号选择。

1379

10ua量程的表已经很难找了，没想到还有3ua的。这个表的最小刻度可以精确测量0.05ua，目测估计1/5,最小度量可以低到0.02ua，可能已经是模拟表的极限了。再小就得是光标折返式的了。

爱鼓捣无线电

很难得到的宝贝，
老师表的直流电阻是多少？

swp

对于指针表这可是极其难得的了，一般测量也不舍得用，毕竟太娇贵了。现在实用的微电流测量还是数字合适，比如用老830表也能实现满度0.02μA的量程。

lszsw

3微安的表头鄙人没有见过，用过的国产的张丝表只有捡流计了！

gxg0000

难得3微安的电流表，开眼界了！

sjtx1971

纯机械的3μA指针表第一次见，长见识了，这么小的电流得多高的磁场强度和多细的漆包线绕线圈才能实现

暖风轻音

爱鼓捣无线电 发表于 2023-2-20 18:09
很难得到的宝贝，
老师表的直流电阻是多少？

约12.75千欧姆。

爱鼓捣无线电

暖风轻音 发表于 2023-2-20 20:11
约12.75千欧姆。

谢谢老师回复，电阻好大啊。

爱鼓捣无线电

lszsw 发表于 2023-2-20 19:29
3微安的表头鄙人没有见过，用过的国产的张丝表只有捡流计了！

是的，检流计AC5-4直流电阻1k 4ua,  AC5-3直流电我240欧8微安

爱鼓捣无线电

1379 发表于 2023-2-20 18:05
10ua量程的表已经很难找了，没想到还有3ua的。这个表的最小刻度可以精确测量0.05ua，目测估计1/5,最小度量 ...

淘了2个AC9-5直流复射式检流计，准备用其外壳改造成矿机用的指示直流电表，

暖风轻音

爱鼓捣无线电 发表于 2023-2-21 08:23
谢谢老师回复，电阻好大啊。

他和复射式检流计的区别在于

1：不需要电光源执行读数操作，这是最大的优点。

2：动圈的满偏角大约是90度左右。
而这要求更高的安培力（也可等效为库仑力）。

对于普通低灵敏度表头，一般压降是75毫伏，如果表是一毫安的话，内阻就是75欧姆。

如果磁路和弹性（胡克力）结构不改变，那么线的截面积缩小为原来的1/2，圈数增加为原来的两倍，就可以将满偏量程变成原来的1/2，但是内阻提升三倍，压降提升一倍。

但是在小灵敏度的表头中并未明显见到有高的压降出现，这是因为低灵敏度的表头会使用更强的磁路和更软的张丝和游丝。

这只表的内阻为12.75千欧姆，满偏大约是38.25毫伏，大约是标准75毫伏的一半。

（这也是高灵敏度无源指针表里面基本没有游丝存在的结果，游丝的轴尖摩擦对于更低的偏转力而言，误差太过明显）

而对于动圈90度偏转的系统（也就是仅以指针进行指示的动圈式仪表），通常而言压降不会低于10毫伏，这是造表的极限。我有一个3uA的指针大表，内阻只有5.1千欧姆，满偏压降15.3毫伏。

而对于各种使用电光源进行读数的光学放大式检流计来说，动圈不需要如此大的偏转角度，因为可以使用光路进行放大，所以压降可以做的很低。

但是同时也失去了矿机无源表的意义--光学放大完全可以使用以MOS和I-V转换为基础的电路放大代替，并且能耗更低（大约是检流计灯泡能耗的10%到1%），效率更高，量程更低，精度和稳定性都更好。


当然注意所有的表都需要外界能源进行读数，没有严格的无源电流表。

模拟表需要太阳光，需要电光源，数字表需要供电，模数结合则二者皆需，离开这些外界能源，所有的表头都作废，而不像耳机一样，耳机在排除人体以外的工作过程中完全无需任何能源。
