《实验晶体管收音机挂图》（图片文件）

jlabcd

      《实验晶体管收音机挂图》 郁宝忠  张维篪  施  莉编    1982年7月第一版  人民邮电出版社出版

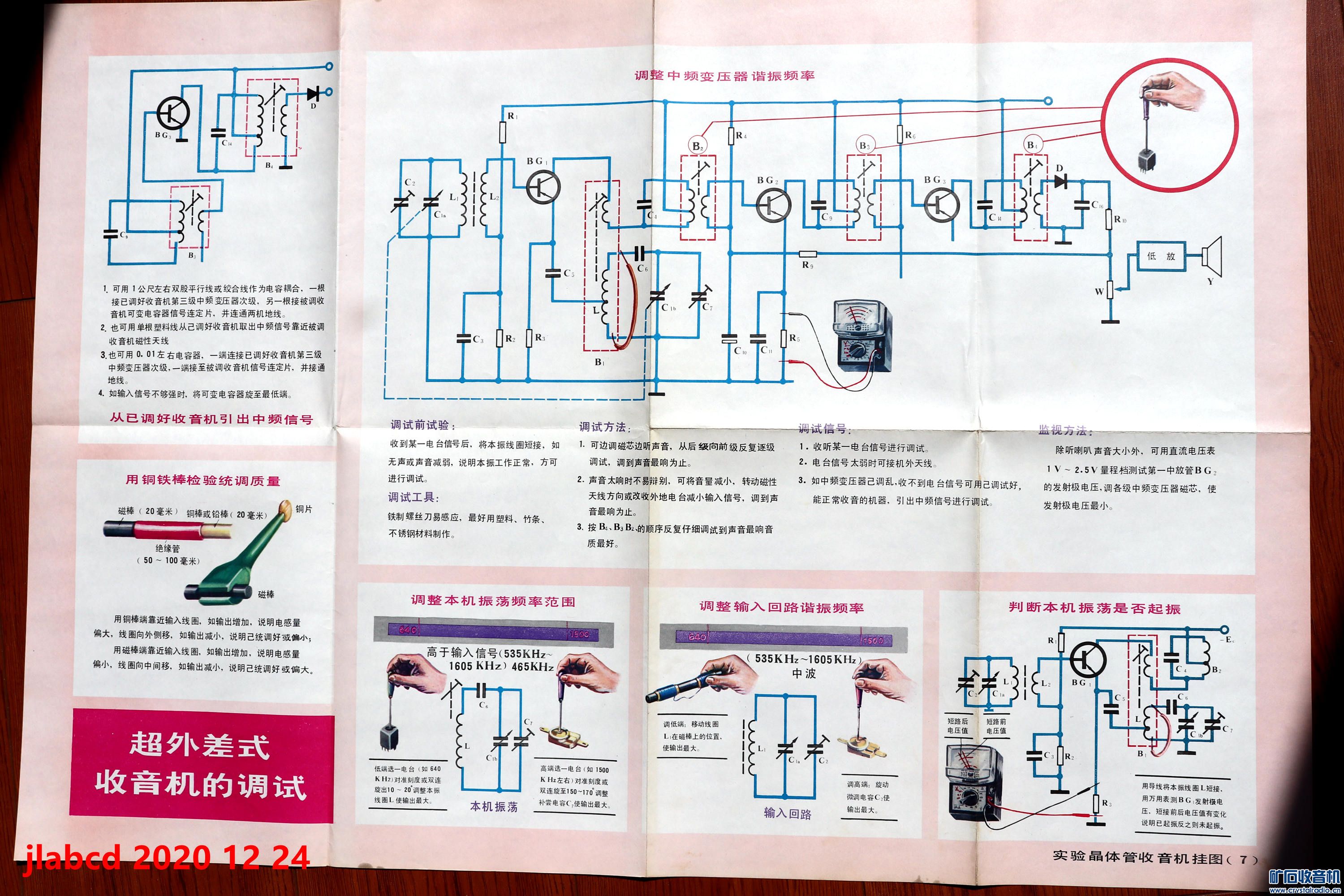

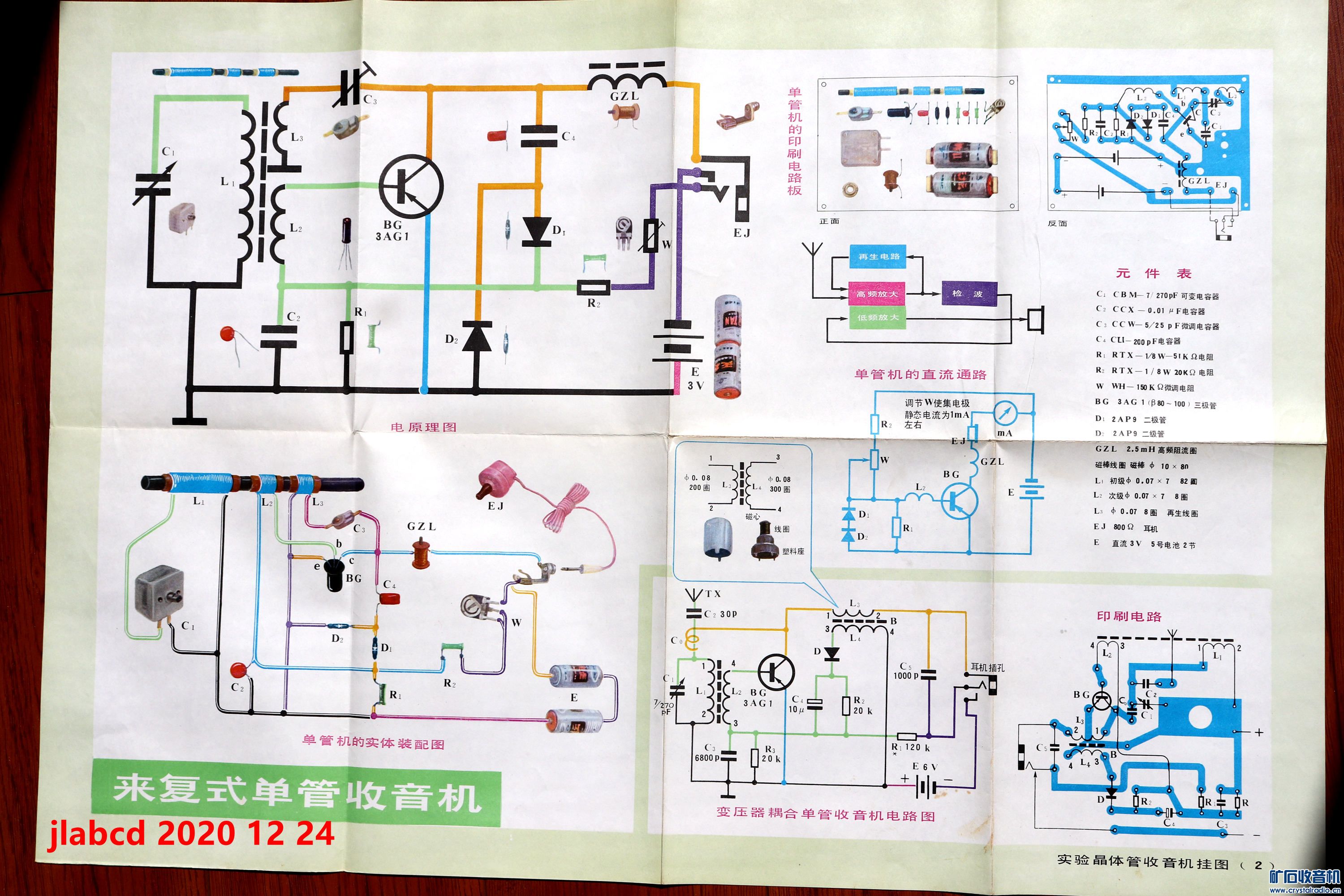

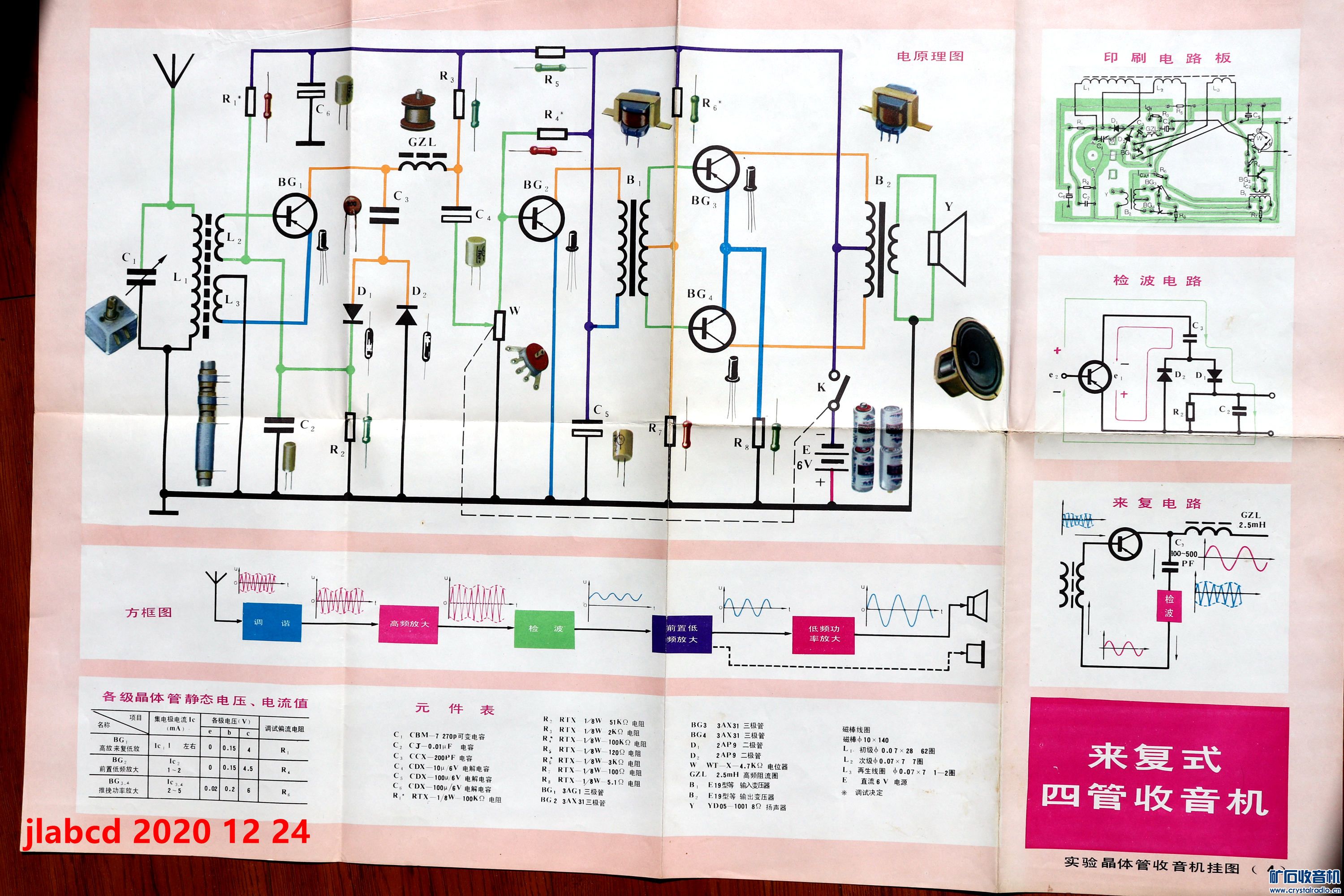

       1，二极管收音机； 2，来复式单管收音机； 3，来复式两管收音机； 4，来复式四管收音机；5，小型晶体管放低频大器；6，超外差式六管收音机；      7，超外差式收音机的统调。加封面封底1张，共8张。

       此挂图用相机拍摄，经压缩后单张图片小于900KB（点小图看大图）。原挂图和照片我仍保留着。

       有需求或感兴趣的朋友可以直接保存图片收藏。这是我第一次在这个版块发布此类型帖子，缺乏经验。谢谢大家！
