5块KA2248,LED电平显示构成频谱幅度显示

haogangfu · 发表于 2022-12-31 21:19:55

5块KA2248,LED电平显示屏驱动，构成频谱幅度显示
组成频谱幅度显示光柱图，共五个频点，每给KA2248,驱动一个光柱，输入端有选频电路，五路的输入端并联起来接到左右信号点。
荧光频谱幅度显示也与此类似。

北京6N1 · 发表于 2023-1-18 15:22:15

haogangfu 发表于 2023-1-11 20:30
五频点频谱显示器，也可以称幅频特性显示器

这电路应该近似松下一款双卡翻转平板喇叭的收录机的频谱显示

微微人生 · 发表于 2023-1-16 23:30:06

好像有开源的单片机做的频谱显示

rzzjw · 发表于 2023-1-6 07:39:40

当时是十分强大的存在

66718 · 发表于 2023-1-3 13:50:02

关键是，输入端，选频回路的设计，这个才是关键。
楼主采用的是运放+RC有源带通滤波器？

翱翔的鹰隼 · 发表于 2023-1-1 09:52:08

看看成品，有成品吗？

傲世飞鱼 · 发表于 2023-1-1 10:02:39

我好像什么都没看到

逍遥客 · 发表于 2023-1-1 18:17:03

提示: 作者被禁止或删除内容自动屏蔽

haogangfu · 发表于 2023-1-4 09:55:43

66718 发表于 2023-1-3 13:50
关键是，输入端，选频回路的设计，这个才是关键。
楼主采用的是运放+RC有源带通滤波器？

经过拆机，才搞明白。

zhaoqinghua · 发表于 2023-1-4 10:04:18

感谢分享！！！

haogangfu · 发表于 2023-1-4 17:52:21

过几天画起图，实物和图一并发表

逍遥客 · 发表于 2023-1-5 23:30:36

提示: 作者被禁止或删除内容自动屏蔽

haogangfu · 发表于 2023-1-6 07:47:34

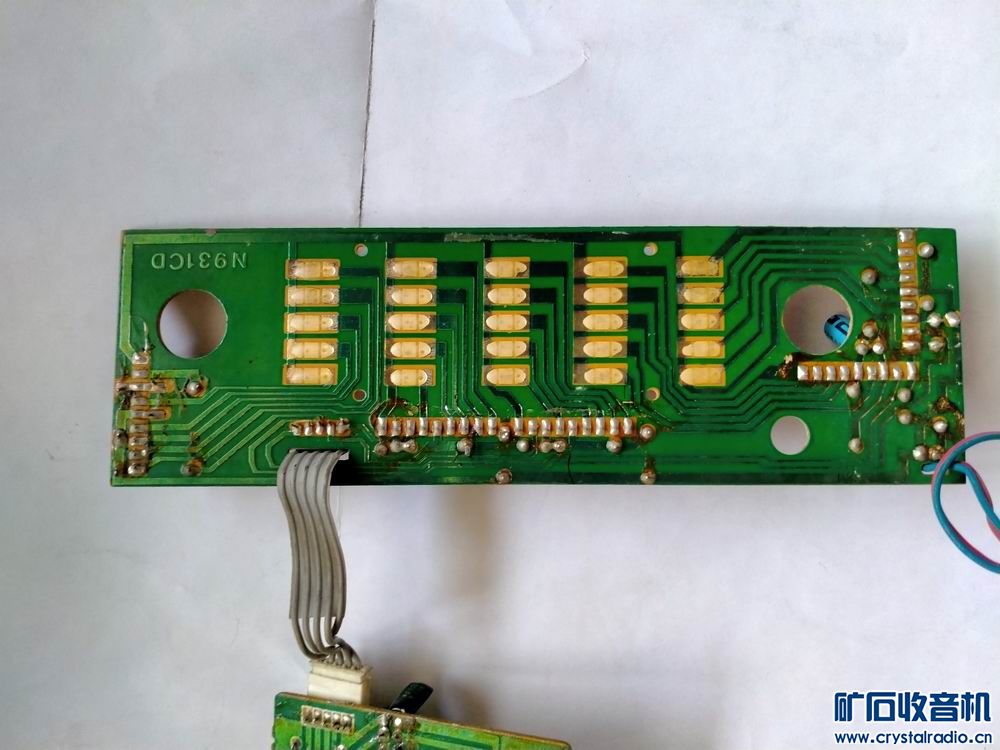

先发个实物照片，以后绘好图后再发。

haogangfu · 发表于 2023-1-11 20:30:32

五频点频谱显示器，也可以称幅频特性显示器
