求世界牌收音机BS701-1的电路图

axiaofeng · 发表于 2022-12-2 22:29:20

本帖最后由 axiaofeng 于 2022-12-2 22:30 编辑

求世界牌收音机BS701-1的电路图，手上的收音机，里面几个晶体管都氧化脱落了，看不清型号

晶体管版的，借用论坛内的图片

纳米电容 · 发表于 2022-12-3 05:10:13

箫音 · 发表于 2022-12-2 23:42:09

国产的图纸大同小异，应该说是大同微异，
其他PNP的管子都是可以参考的。

CD77-2B · 发表于 2022-12-3 11:23:35

世界牌收音机外壳质量好，我的一台是ULM3839A，开盖机内空荡荡。

axiaofeng · 发表于 2022-12-3 17:50:24

纳米电容发表于 2022-12-3 05:10

谢谢，很好的图纸

许小平2008 · 发表于 2022-12-3 18:12:15

求蝴蝶802线路图和印刷电路板图。谢谢！

正直电子 · 发表于 2022-12-3 19:15:53

许小平2008 发表于 2022-12-3 18:12
求蝴蝶802线路图和印刷电路板图。谢谢！

我只有电路原理图

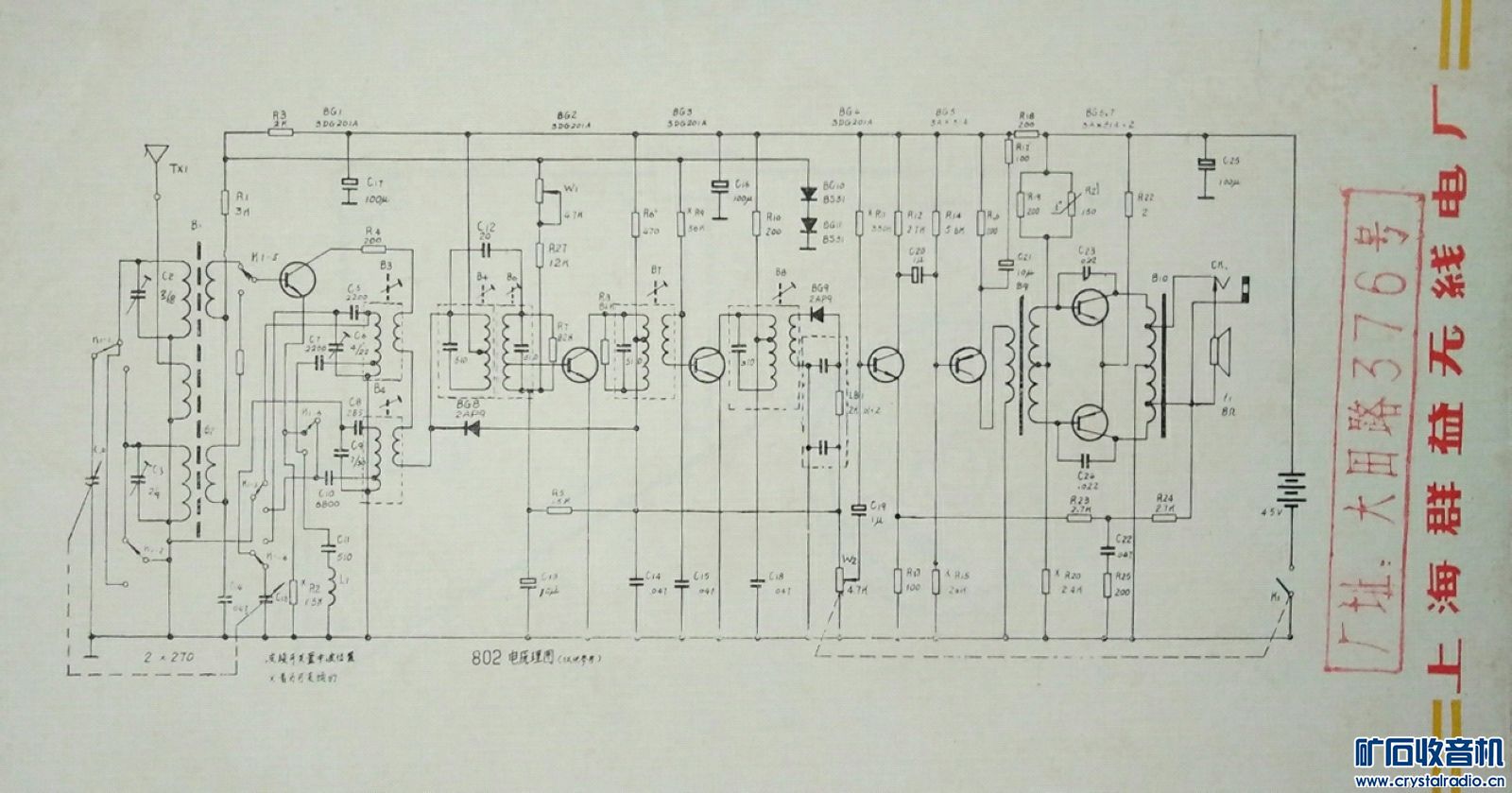

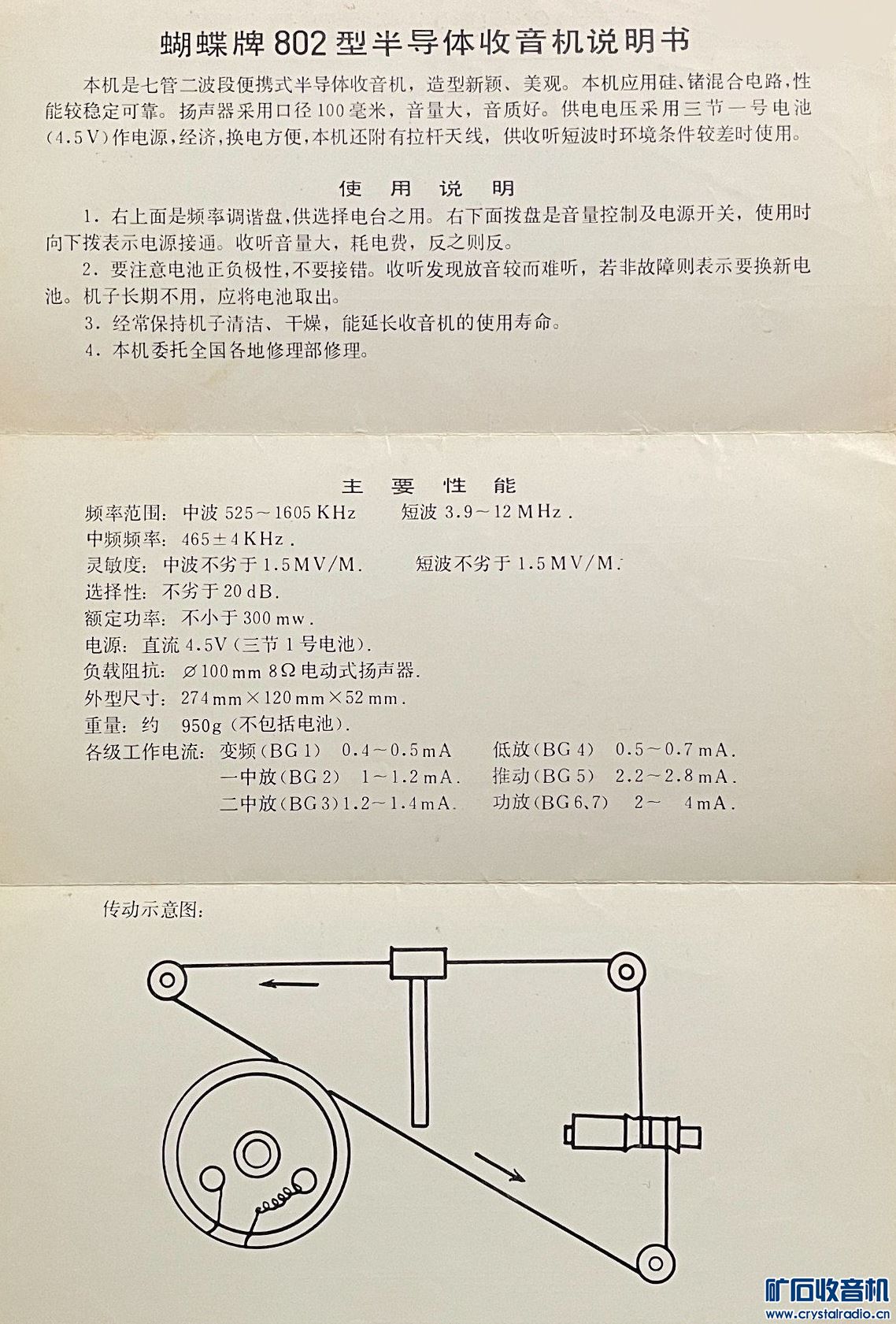

纳米电容 · 发表于 2022-12-3 20:02:36

许小平2008 发表于 2022-12-3 18:12
求蝴蝶802线路图和印刷电路板图。谢谢！

axiaofeng · 发表于 2022-12-4 18:14:26

纳米电容发表于 2022-12-3 20:02

你什么图都有

纳米电容 · 发表于 2022-12-4 18:45:52

axiaofeng 发表于 2022-12-4 18:14
你什么图都有

哪里？！也有帮不上忙干着急的时候。

许小平2008 · 发表于 2022-12-4 19:06:34

纳米电容，谢谢您的帮助。

axiaofeng · 发表于 2022-12-4 20:50:13

纳米电容发表于 2022-12-4 18:45
哪里？！也有帮不上忙干着急的时候。

上次我求一张图还没得，等我有空要修那台机器再问下你

limingquan75 · 发表于 2023-9-22 17:21:54

好图，先收藏了。也有一台701，现在没时间弄，等空闲时拿修下。

地球村 · 发表于 2024-4-3 23:08:27

谢谢老师提供资料
