求天鹅7B1收音机电路图

axiaofeng · 发表于 2022-10-26 18:00:51

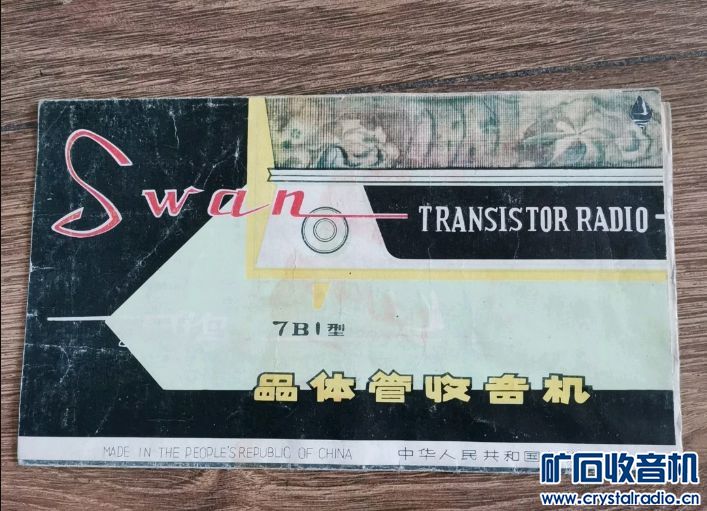

哪位大神有天鹅7B1收音机的电路图，可以分享吗？谢谢！

海洋DZ · 发表于 2022-10-26 18:46:02

本帖最后由海洋DZ 于 2022-10-26 18:53 编辑

天鹅7B1收音机SCH 186.pdf (49.38 KB, 下载次数: 23)

天鹅7B1收音机PCB 187.pdf (90.59 KB, 下载次数: 22)

天鹅7B1收音机[四川]SCH 162.pdf (39.78 KB, 下载次数: 19)

天鹅7B1收音机[四川]PCB 163.pdf (503.38 KB, 下载次数: 22)

fzh547611 · 发表于 2022-10-26 20:00:35

这是个台式收音机。

axiaofeng · 发表于 2022-10-26 22:05:29

海洋DZ 发表于 2022-10-26 18:46

收到，十分感谢，最近入了一台旧机，需要维修

axiaofeng · 发表于 2022-10-26 22:06:22

fzh547611 发表于 2022-10-26 20:00
这是个台式收音机。

是的，是台式收音机
