求永红牌晶体管收音机电路图资料

黑河小王 · 发表于 2022-10-15 20:17:08

求永红牌晶体管收音机电路图资料

zgz211068 · 发表于 2023-12-11 11:37:46

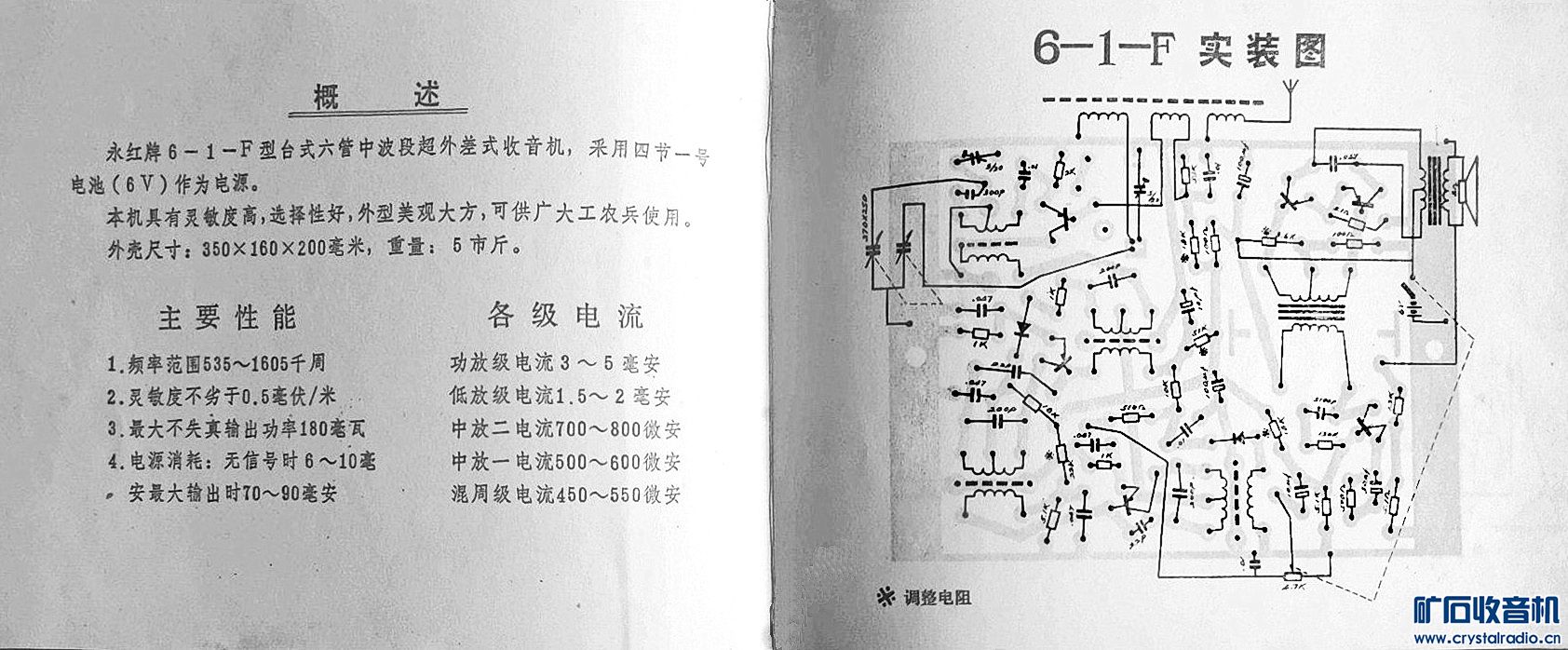

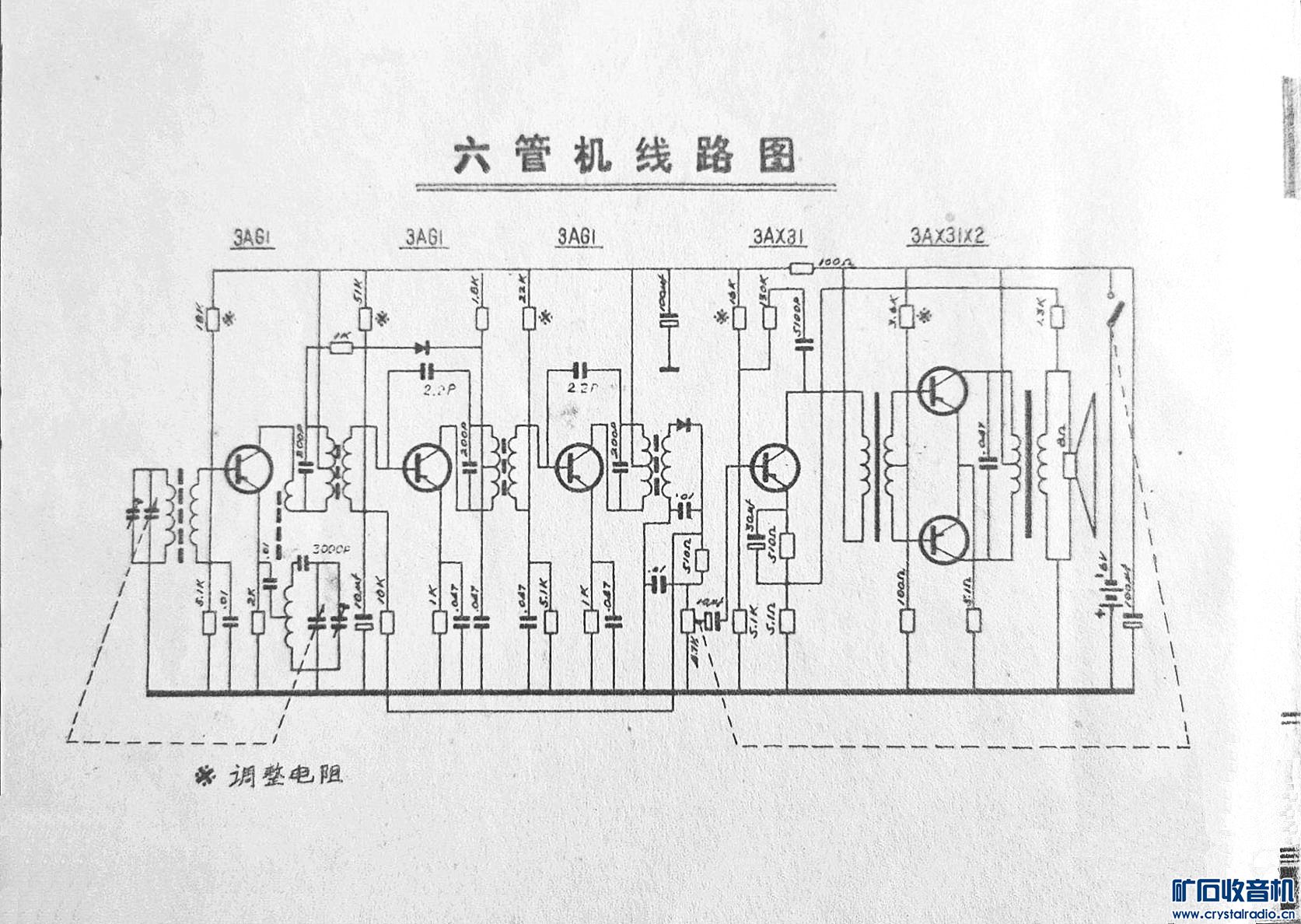

这个不知道对不对。

whntl2021 · 发表于 2023-12-11 12:55:09

我国60年代各地纷纷上马搞半导体收音机，除了有数的几个大厂具有设计能力搞出一些电路稍复杂的产品外，其它众多小厂均为照抄成熟电路，哪怕是可以自行设计具有自己特色的的外壳，也还是照抄人家的。本坛很多坛友往往为手上的老机无电路资料发愁，其实稍微花点时间实际测绘一下电路板与外接电路，电路资料不就唾手可得吗？像楼主这台老机，就是典型的最简单的6管超外差电路，连一点花草都没有！测绘应该非常简单，何必要等待多年寻求他人提供资料呢？自己动手，丰衣足食。

mnmbvcxz · 发表于 2022-10-16 06:40:45

这个牌子的收音机，还是第一次看见，质量错不了。

黑河小王 · 发表于 2022-10-16 08:19:15

mnmbvcxz 发表于 2022-10-16 06:40
这个牌子的收音机，还是第一次看见，质量错不了。

这个收音机的资料少，应该是地方机，不知是哪里生产的，看到几个大电容就只年代久了！

Cheng8862 · 发表于 2022-10-19 10:47:37

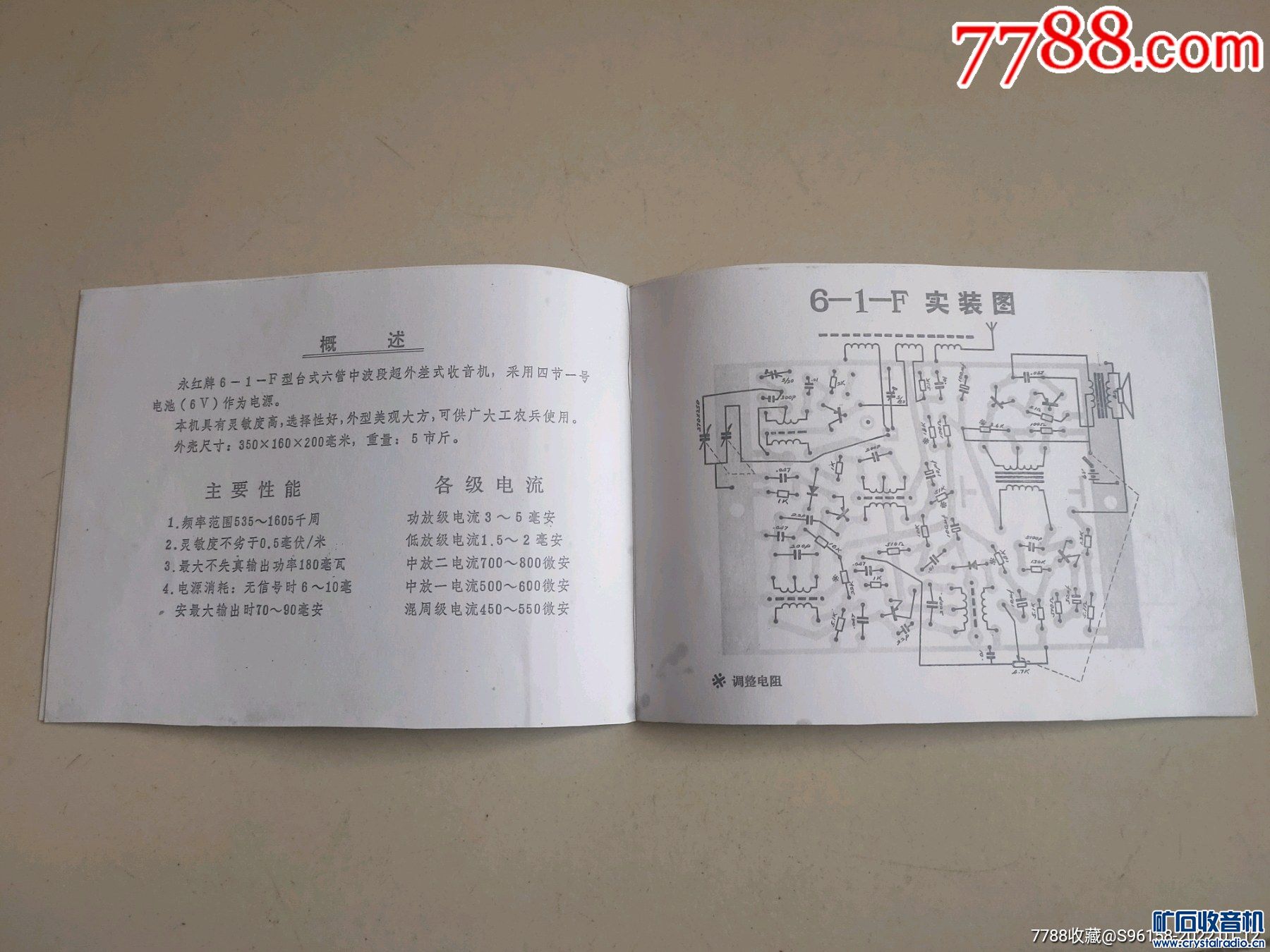

网上搜了下，7788网有卖。

黑河小王 · 发表于 2023-12-11 10:40:24

继续求永红牌晶体管收音机资料图纸

bd3ur · 发表于 2023-12-11 11:26:25

对于这样的老机器，可以先把电解电容全部换掉，几乎都失效了。

justmexx · 发表于 2023-12-11 11:33:56

......................

13952016708 · 发表于 2023-12-11 11:47:27

本帖最后由 13952016708 于 2023-12-11 11:53 编辑

黑河小王发表于 2023-12-11 10:40
继续求永红牌晶体管收音机资料图纸

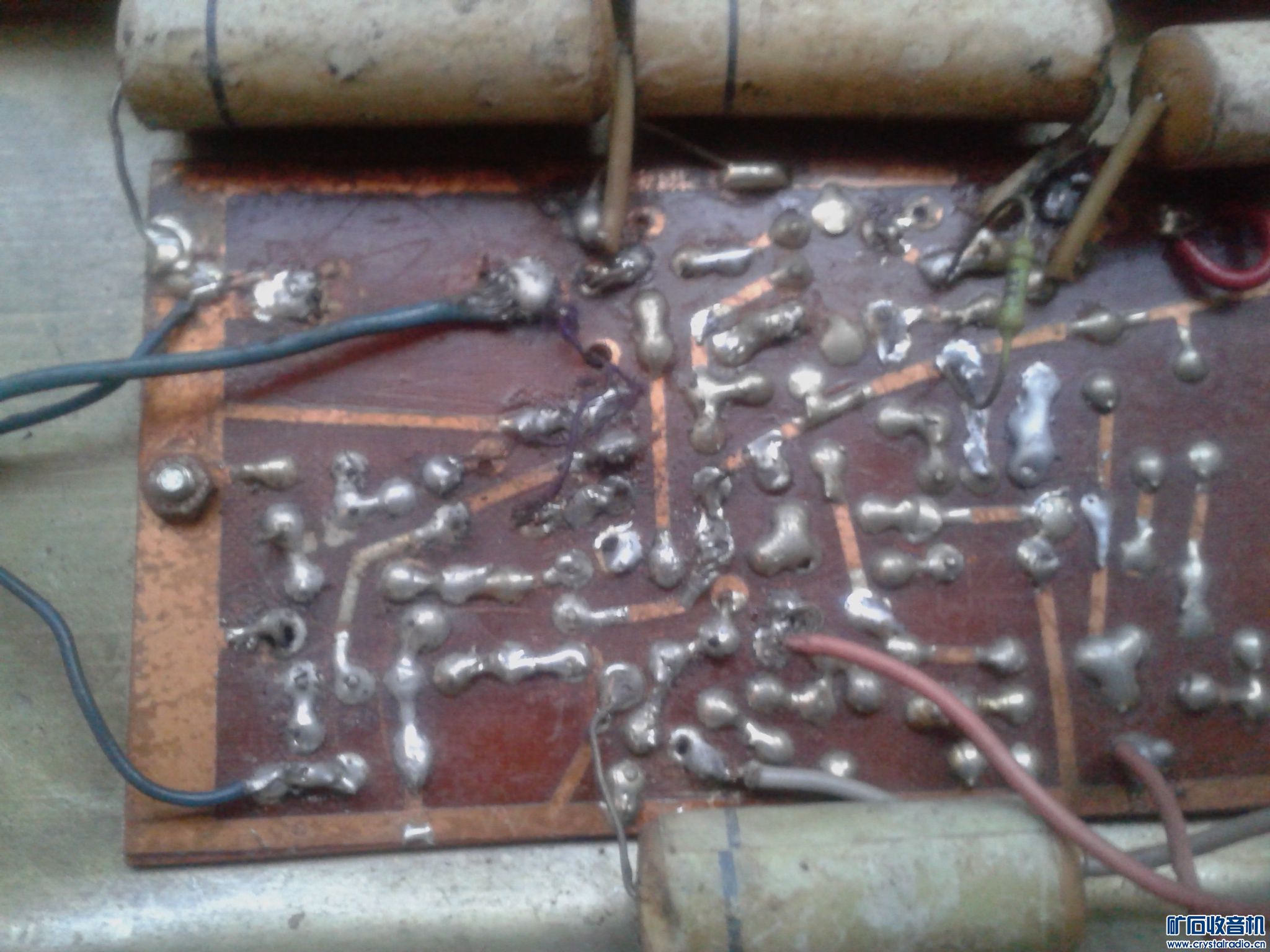

佩服楼主，看图片名字：2014....快十年了。不是打击你的积极性，这台机器虽然很漂亮，但属于地方小厂出品的，很难找到现成图纸。但是可以根据线路板实物大概看一下是什么性质的机子（全锗管、硅锗混合；低频部分是正宗的输入变压器+推挽+输出变压器电路，还是OTL单输入变压器、或者OTL无输出变压器电路。然后找个类似的电路参考。

同时回复7楼、8楼兄弟，你俩太牛了！这么冷僻的资料都能找到，厉害！！！

黑河小王 · 发表于 2023-12-11 14:53:19

justmexx 发表于 2023-12-11 11:33
......................

非常好的资料！终于找到了！抱歉给分时给错了给了个-30，改不了！抱歉了

黑河小王 · 发表于 2023-12-11 15:00:31

zgz211068 发表于 2023-12-11 11:37
这个不知道对不对。

谢谢提供的图纸资料！找了几年了，终于找到了，原机到手时机内让老鼠絮窝了，清理完又线路也断了，由于这个机器时头次见到，一直没敢动它。再次感谢提供资料！

经典nn · 发表于 2023-12-11 15:18:02

期待听到它的声音

海洋DZ · 发表于 2023-12-11 15:42:08

第一次见这个机器，看来孤陋寡闻了！

闻雨听风 · 发表于 2023-12-11 15:53:54

zgz211068 发表于 2023-12-11 11:37
这个不知道对不对。

把图片拉了一下，这样看着舒服点
