手工制作的云母微调电容欣赏

swp · 发表于 2022-9-15 07:41:21

liuxuejun 发表于 2022-9-14 23:14
这个太朴实无华了，年代感足足的。

电子技术发展早期的产物，但是与国外同时代相比还是落后。老红星电子管收音机中周是调容的结构，里面的微调电容机械结构与这个相同，但是基板是陶瓷烧结的印着“USA”。

swp · 发表于 2022-9-15 07:48:51

sjtx1971 发表于 2022-9-14 19:22
没看懂原理,没有旋转片,调间距?

最外面的是动片，组装时有意让动片的弹性保持张开口的状态，这时候压紧紧固螺丝就可以调节静片动片的距离，严格来说电容的介质是云母夹着空气，云母的绝缘作用大于介质作用。

纳米电容 · 发表于 2022-9-15 08:11:56

sjtx1971 · 发表于 2022-9-15 09:01:32

swp 发表于 2022-9-15 07:48
最外面的是动片，组装时有意让动片的弹性保持张开口的状态，这时候压紧紧固螺丝就可以调节静片动片的距离 ...

多谢指点,长见识了,以前还真没见过这种微调电容

swp · 发表于 2022-9-15 12:17:31

纳米电容发表于 2022-9-15 08:11

这是瓷的还是塑料的？看起来已经很正规了

gengyanjun · 发表于 2022-9-15 17:39:19

两片金属片中间夹着的是云母片吗如何调整的呢

swp · 发表于 2022-9-15 18:35:20

gengyanjun 发表于 2022-9-15 17:39
两片金属片中间夹着的是云母片吗如何调整的呢

调整螺丝的松紧，也就是改变了金属片的距离，拧的越紧容量越大。

ywmxyz · 发表于 2022-9-16 06:32:44

电子管收音机使用这种微调

海不扬波li · 发表于 2022-9-16 06:48:48

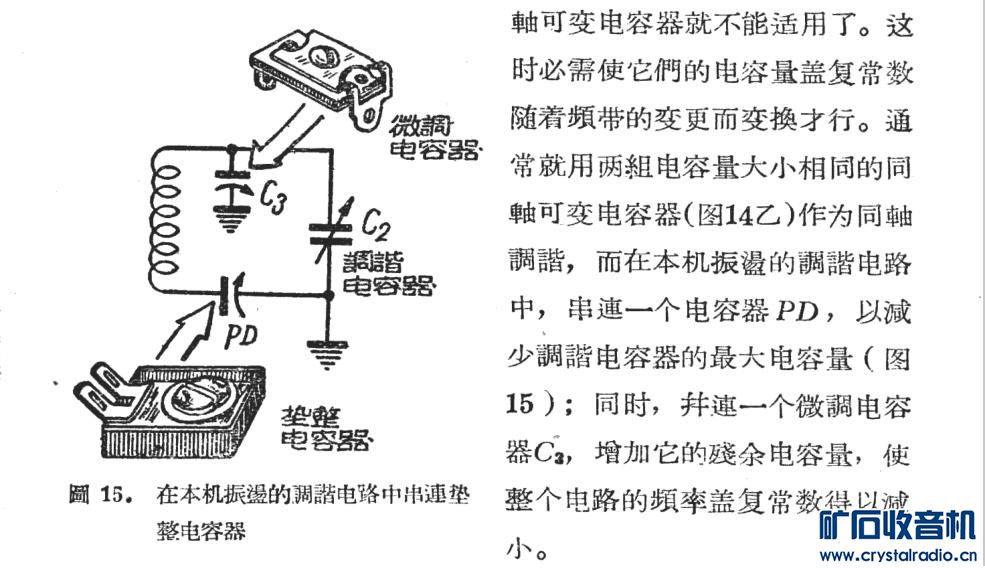

这个学名叫“垫整电容”

swp · 发表于 2022-9-16 07:48:19

ywmxyz 发表于 2022-9-16 06:32
电子管收音机使用这种微调

电子管收音机设计得让你精确统调，那个600号垫整电容是活容量的，半导体收音机就大都是固定电容了。

swp · 发表于 2022-9-16 07:52:02

海不扬波li 发表于 2022-9-16 06:48
这个学名叫“垫整电容”

用可调垫整电容的收音机是设计严谨的产品，我有台收音机的垫整电容是云母介质圆形的。给您加分鼓励祝早日晋级

fzh547611 · 发表于 2022-9-16 08:33:51

原装的基板是陶瓷的，后面有个金属螺母，这个好像是在钢纸上套丝了，看着像是DIY 的，做工不错。

海不扬波li · 发表于 2022-9-16 09:03:07

swp 发表于 2022-9-16 07:48
电子管收音机设计得让你精确统调，那个600号垫整电容是活容量的，半导体收音机就大都是固定电容了。

外差式晶体管收音机用的是半可调电容，通常是5-20P
