哪位有抓娃娃机电路图

zhangshiyu

如题，想找其原理图，修一台机器，先谢谢！！
    若不适合本板块，敬请版主费心挪到相应板块。

河西老道

每一台机器都不一样，这个没有国家标准，拆开拍照，发上来，大家研究。

YRADIO

收银验证，计时，抓手前后上下左右的控制，应该不复杂。

maxge

游戏机哪有电路图？我修过10多年游戏机，全部没有电路图，厂家出厂就一本或一张调整说明。

抓娃娃机还比较简单，就是调整抓力有步骤，比较易坏的是天车线轨里的线（塑料硬化导致芯线折断）、天车齿轮、爪子线包（力不够），另经常需要重新调整抓力，不调整要么抓不着，要么很容易抓。

还有易损件是天车皮带，是某尺寸的密封圈，天车齿轮是铜的，不耐磨，控制手柄上下左右微动开关不太易坏，维修最好有同样的几台机器，以便互换板子确定故障。

YRADIO

maxge 发表于 2022-8-2 19:18
游戏机哪有电路图？我修过10多年游戏机，全部没有电路图，厂家出厂就一本或一张调整说明。

抓娃娃机还比 ...

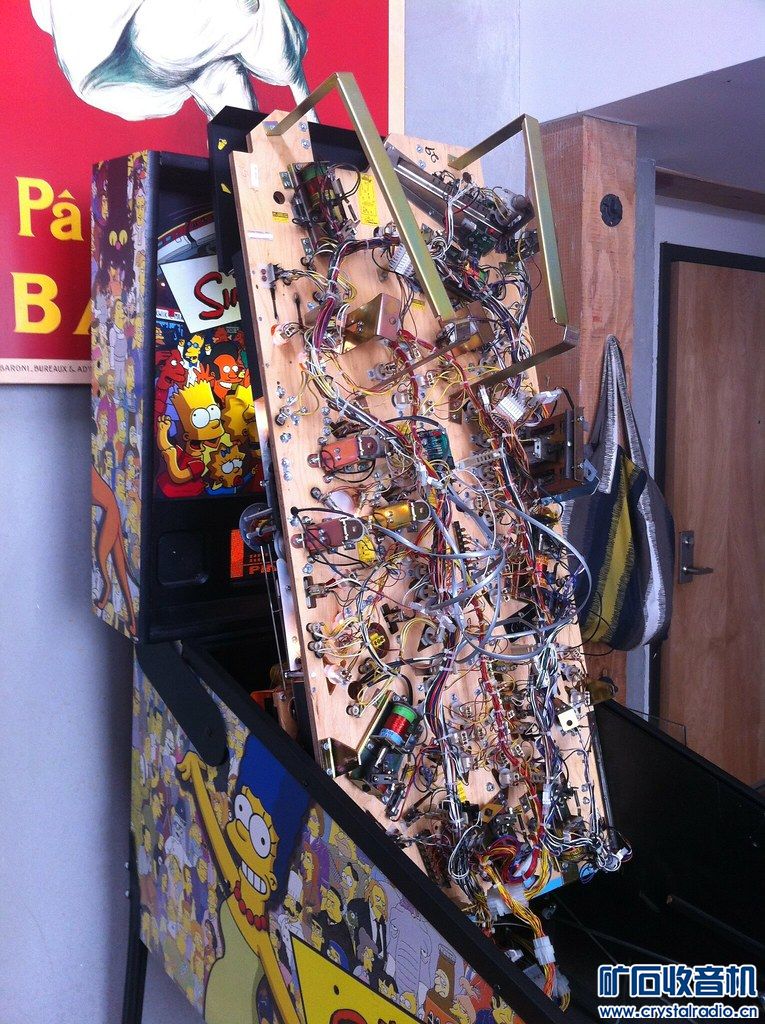

对，这种波子机也是没线路图的。

zhangshiyu

maxge 发表于 2022-8-2 19:18
游戏机哪有电路图？我修过10多年游戏机，全部没有电路图，厂家出厂就一本或一张调整说明。

抓娃娃机还比 ...

谢谢您的回复，在手柄显示屏上显示07代码是什么意思？

zhangshiyu

河西老道 发表于 2022-8-2 16:24
每一台机器都不一样，这个没有国家标准，拆开拍照，发上来，大家研究。

谢谢您的回复，必要时发照片。

zhangshiyu

YRADIO 发表于 2022-8-2 20:43
对，这种波子机也是没线路图的。

谢谢您的回复。

maxge

zhangshiyu 发表于 2022-8-3 15:39
谢谢您的回复，在手柄显示屏上显示07代码是什么意思？

退休6年了，早记不清了 ，

zhangshiyu

maxge 发表于 2022-8-2 19:18
游戏机哪有电路图？我修过10多年游戏机，全部没有电路图，厂家出厂就一本或一张调整说明。

抓娃娃机还比 ...

您好，这个机器在免费状态已可以工作，到营业模式时，投币不落到底，一按又出来了。应怎样进一步修理？

maxge

zhangshiyu 发表于 2022-8-6 10:36
您好，这个机器在免费状态已可以工作，到营业模式时，投币不落到底，一按又出来了。应怎样进一步修理？

投币只与投币器有关，电子投币器淘宝上很便宜，当时20多元一个。

投币器里必须有比较币，譬如一元硬币，所投币必须与比较币相同，装上比较币，投币看投币器能否通过，不能通过微调可调电位器使其通过，还是通不过则可能投币器坏了。投币器的任务就是鉴别币种，并输出脉冲信号给主板，合规的币投入就输出一个脉冲，判定主板是否执行投币脉冲信号，就是拨动投币器上脉冲极性开关（有的机器需要正脉冲，有的机器需要负脉冲），拨动一次相当于投入一个币，拨动几次，看机器能否启动。

zhangshiyu

maxge 发表于 2022-8-6 11:25
投币只与投币器有关，电子投币器淘宝上很便宜，当时20多元一个。

投币器里必须有比较币，譬如一元硬 ...

谢谢您的回复，我再试试。
