串联电解电容

09120408

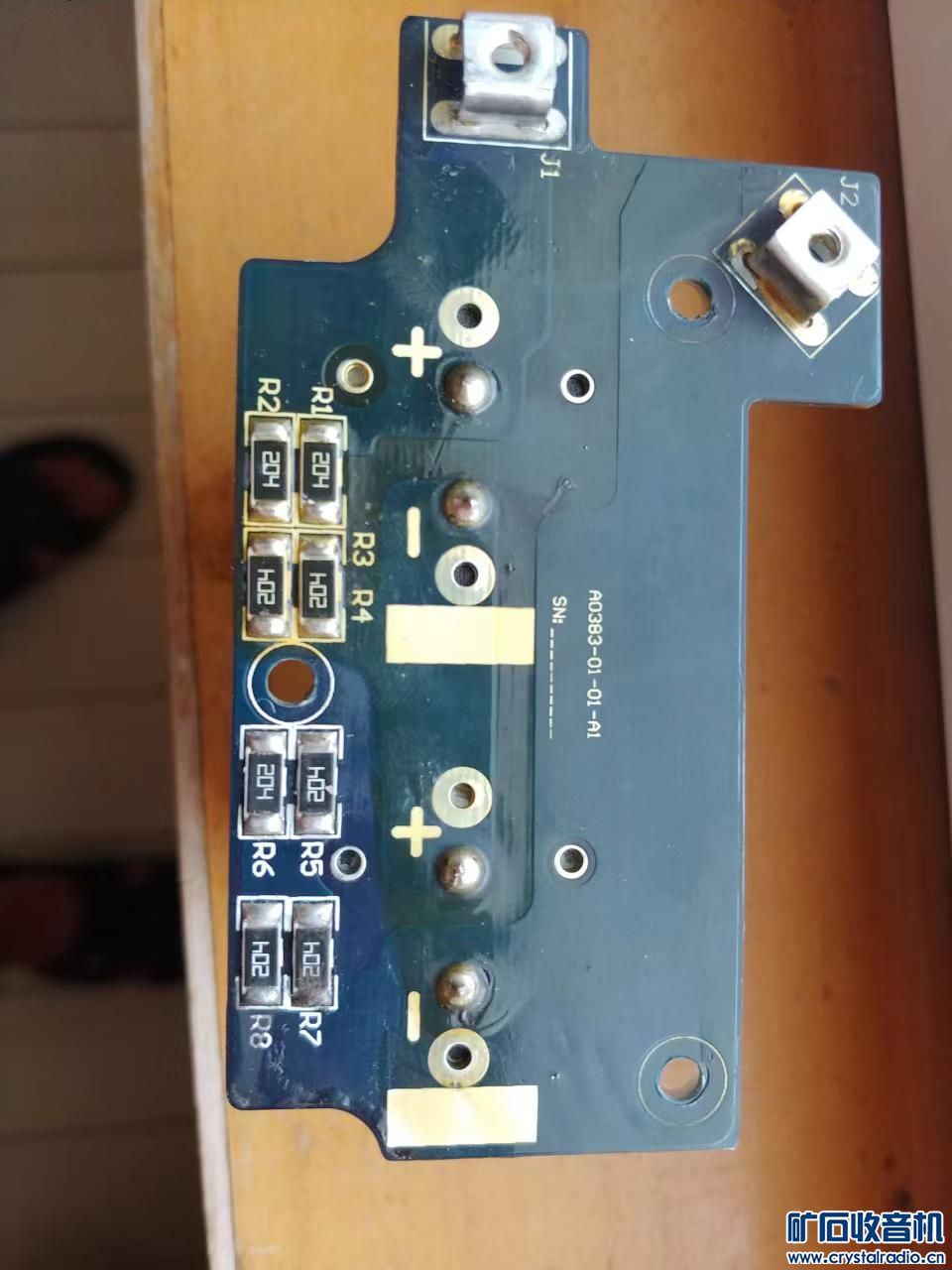

闲着没事拆了一台台达变频器，变频器电压是380伏的，整流后有537伏，发现使用的电解电容器，是2个串联，均压电阻都已经做在一块小板上。这样玩高压电子管就比较方便而且美观。

dmy

做FU50,FU7 是就这样用的。

于海旺

电容耐压不够就得串联使用。
主要是因为铝电解电容绝缘介质是氧化铝膜，铝电解电容为了提高容量，铝箔都经过深度腐蚀提高表面积，表面都是粗糙多孔的结构。如果氧化铝膜弄得太厚，铝箔卷绕起来后，粗糙多孔的表面就容易让氧化膜变脆裂开，产生大量裂纹，引起漏电。根据实际测试，氧化铝膜的极限厚度只能做到1.5μm左右，对应耐压约600-700V。考虑到余量和稳定性等因素，厂家生产时最大额定电压就是450V。当然现在技术进步了，额定耐压500V-550V的产品也有，比较贵。越高耐压的产品能接受的腐蚀深度就越低，400V的铝箔腐蚀后表面积大约是原来的20倍，16V铝箔腐蚀后表面积是原来的100倍。因为氧化膜越厚，在粗糙多孔的表面下就越容易脆裂。

乐在其中

玩胆机的老鸟都知道这种方法。

于海旺

耐压不够就得串联。
因为铝电解电容绝缘介质是氧化铝膜，铝电解电容为了提高容量，铝箔都经过深度腐蚀提高表面积，表面都是粗糙多孔的结构。如果氧化铝膜弄得太厚，铝箔卷绕起来后，粗糙多孔的表面就容易让氧化膜变脆裂开，产生大量裂纹，引起漏电。根据实际测试，氧化铝膜的极限厚度只能做到1.5μm左右，对应耐压约600-700V。考虑到余量和稳定性等因素，厂家生产时最大额定电压就是450V。当然现在技术进步了，额定耐压500V-550V的产品也有，比较贵。越高耐压的产品能接受的腐蚀深度就越低，400V的铝箔腐蚀后表面积大约是原来的20倍，16V铝箔腐蚀后表面积是原来的100倍。因为氧化膜越厚，在粗糙多孔的表面下就越容易脆裂。

紫色水晶眼镜

09120408 发表于 2022-7-28 10:30
串联是很常见，这个厂家做好了比较方便美观。以前看别人装机都是自己焊接均压电阻。个头大不美观

我是电工，所以经常拆到这种东西，用了一串给我的海康录像机做电源净化，挺好的，名牌变频器用的零件也确实是好东西呀。还有他的散热器，自带风扇，这要做一个厚膜功放，哎呀，想想都觉得惬意。

mowin

我一般拆坏的电脑ATX电源的料。质量肯定没有楼主的好

jupeter

用到胆机上有点过大。

MF35_

这很常见啊，电容耐压高到一定程度的时候价格呈几何增长，用两个耐压低的可以节约成本

09120408

MF35_ 发表于 2022-7-28 10:23
这很常见啊，电容耐压高到一定程度的时候价格呈几何增长，用两个耐压低的可以节约成本

串联是很常见，这个厂家做好了比较方便美观。以前看别人装机都是自己焊接均压电阻。个头大不美观

09120408

jupeter 发表于 2022-7-28 10:49
用到胆机上有点过大。

是呀。只是做大管机的有用

09120408

mowin 发表于 2022-7-28 10:52
我一般拆坏的电脑ATX电源的料。质量肯定没有楼主的好

电脑的应该也不错吧，体积还小

09120408

紫色水晶眼镜 发表于 2022-7-28 10:48
我是电工，所以经常拆到这种东西，用了一串给我的海康录像机做电源净化，挺好的，名牌变频器用的零件也确 ...

是的，变频器散热器都带风扇。只是做晶体管体积小，散热器却很大，还是喜欢电子管

mowin

09120408 发表于 2022-7-28 11:00
电脑的应该也不错吧，体积还小

能坏的电源，用料也好不了。哈哈，好的不舍得拆

09120408

09120408 发表于 2022-7-28 11:02
是的，变频器散热器都带风扇。只是做晶体管体积小，散热器却很大，还是喜欢电子管

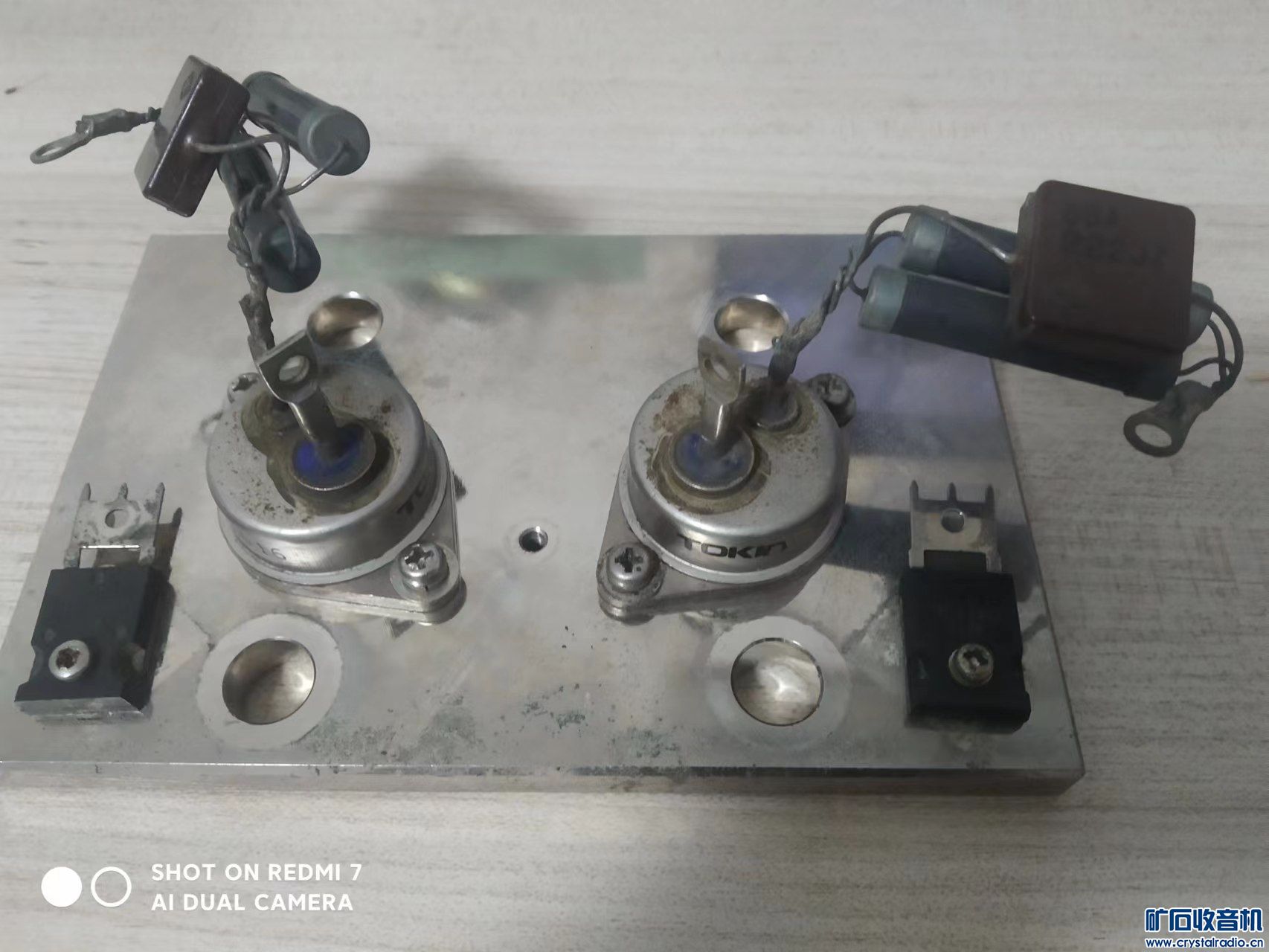

场管也有，只是制作难度大。

mowin

09120408 发表于 2022-7-28 11:16
场管也有，只是制作难度大。

好管！看着就好听

13952016708

紫色水晶眼镜 发表于 2022-7-28 10:48
我是电工，所以经常拆到这种东西，用了一串给我的海康录像机做电源净化，挺好的，名牌变频器用的零件也确 ...

，单位还有几台烧了IGBT的ABB ACS510变频器，做工程时试机烧掉的无法找经销商换，当时工地地处偏远，邮寄慢，一直没修，放了三四年了，你是电工，请问里面还有啥好东西值得回用？
