3D电子管封装展示

星黎飞

音乐留声机 发表于 2022-6-21 23:17
谢谢星版支持鼓励！

弄个透明的玻璃封装的电子管，我喜欢！期待，谢谢！

qiuchun63

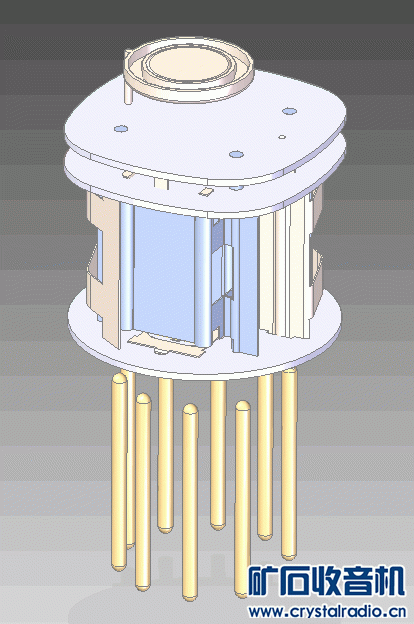

这是我建模渲染的：

音乐留声机

qiuchun63 发表于 2022-6-22 09:12
这是我建模渲染的：

不错，不错，向您学习。

音乐留声机

龙神 发表于 2022-6-21 23:27
12AX7画太高了啦

后面找实物测量一下，重新调整。

音乐留声机

星黎飞 发表于 2022-6-22 07:27
弄个透明的玻璃封装的电子管，我喜欢！期待，谢谢！

主要是对电子管内部模型尺寸、样式不太了解，以后争取尝试一下内部建模。
现阶段主要解决管子安装到PCB或机箱上，以便验证是否有空间冲突。

lxa000

在闲鱼上也看到了。

xgzgy

毫无意义的玩意，不如做PCB的封装比这实在些。

星黎飞

音乐留声机 发表于 2022-6-22 09:22
主要是对电子管内部模型尺寸、样式不太了解，以后争取尝试一下内部建模。
现阶段主要解决管子安装到PCB ...

你看一看我的电子管功放里的FU-7电子管！

jimtien

主要是对电子管内部结构感兴趣

音乐留声机

星黎飞 发表于 2022-6-22 11:05
你看一看我的电子管功放里的FU-7电子管！

微距特写很不错，氛围感很强。
有机会找几个报废管子分解绘制。

音乐留声机

jimtien 发表于 2022-6-22 11:40
主要是对电子管内部结构感兴趣

真是拍砖引玉了，赞！！！

dmy

音乐留声机 发表于 2022-6-22 01:01
感谢坛友提出宝贵意见，如有参考图样，到可以一试。

楼主画的如此逼真，用的是什么绘图软件？SW吗？不像，  logo 和照片画不出来。

dmy

qiuchun63 发表于 2022-6-22 09:12
这是我建模渲染的：

这个应该用的是SW软件，我也画过很是麻烦，但我不会渲染。

音乐留声机

dmy 发表于 2022-6-22 12:34
楼主画的如此逼真，用的是什么绘图软件？SW吗？不像，  logo 和照片画不出来。

3D建模用solidworks绘制，LOGO用photoshop设计，贴图到SW里面即可。
没有特别渲染，要逼真效果可以用SOLIDWORKS Visualize 配合渲染，电脑配置有一定要求。

音乐留声机

dmy 发表于 2022-6-22 12:36
这个应该用的是SW软件，我也画过很是麻烦，但我不会渲染。

产品设计还是creo比较强大，只是学习成本较高，一般电子爱好者，做简单模型加工，元器件3D封装，SW足够了。
