我自制的扫频仪

ZMZMK · 发表于 2022-6-21 17:56:29

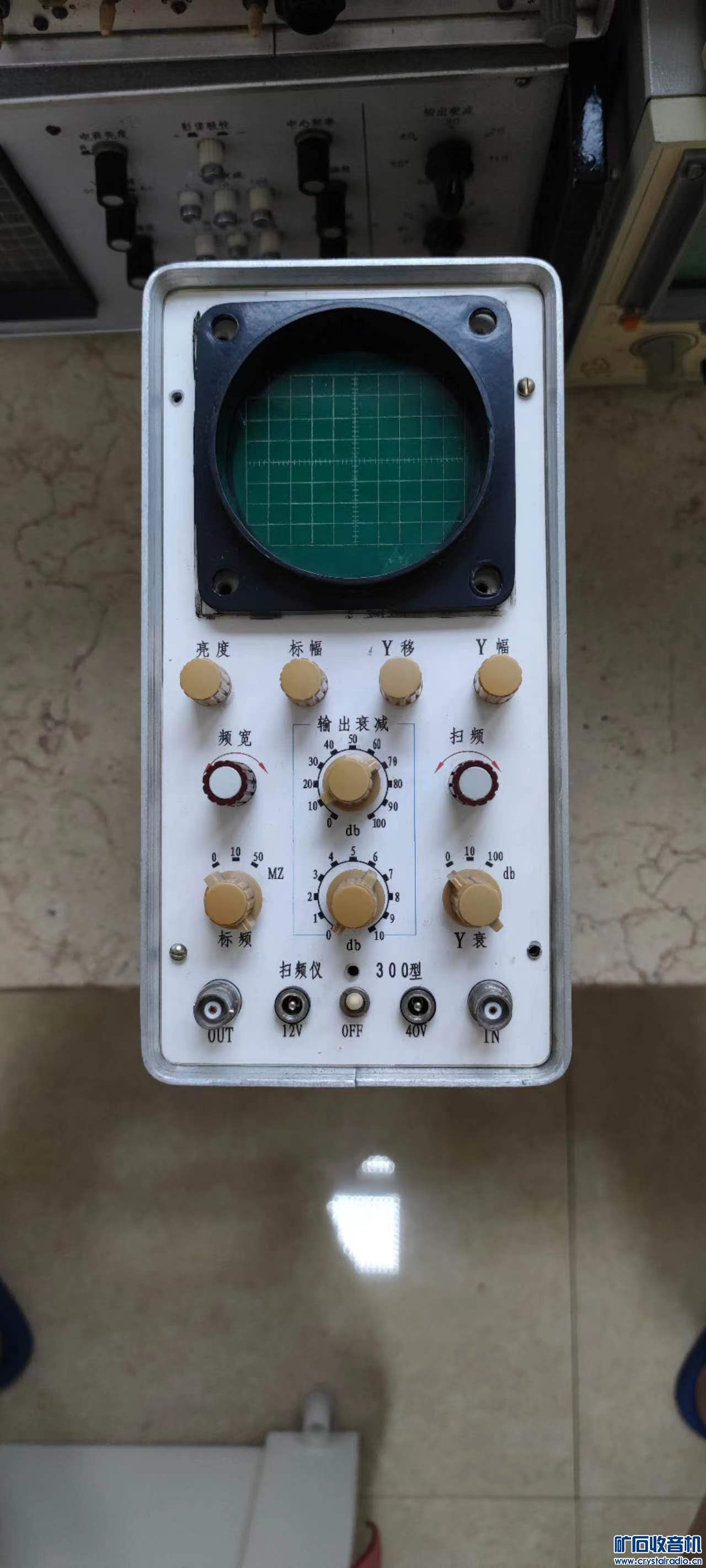

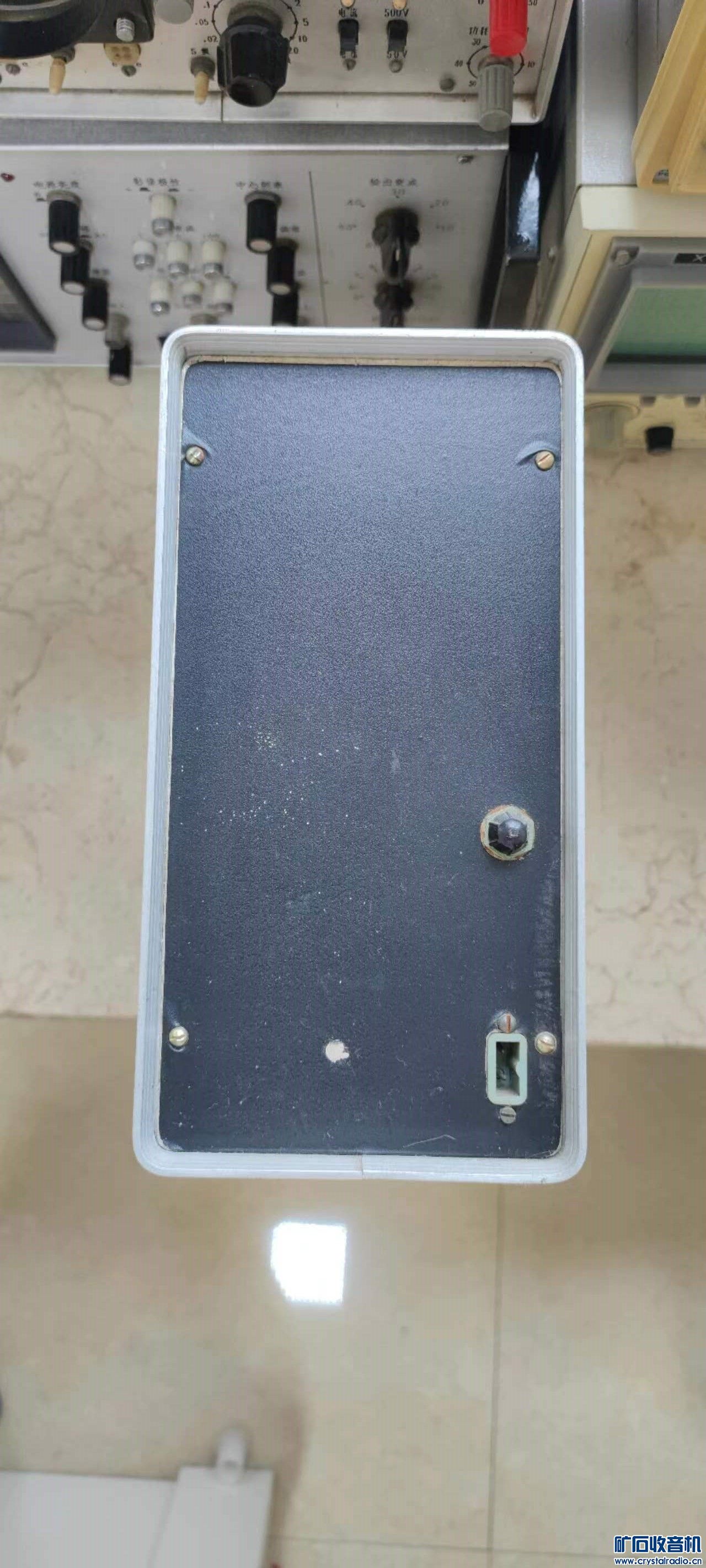

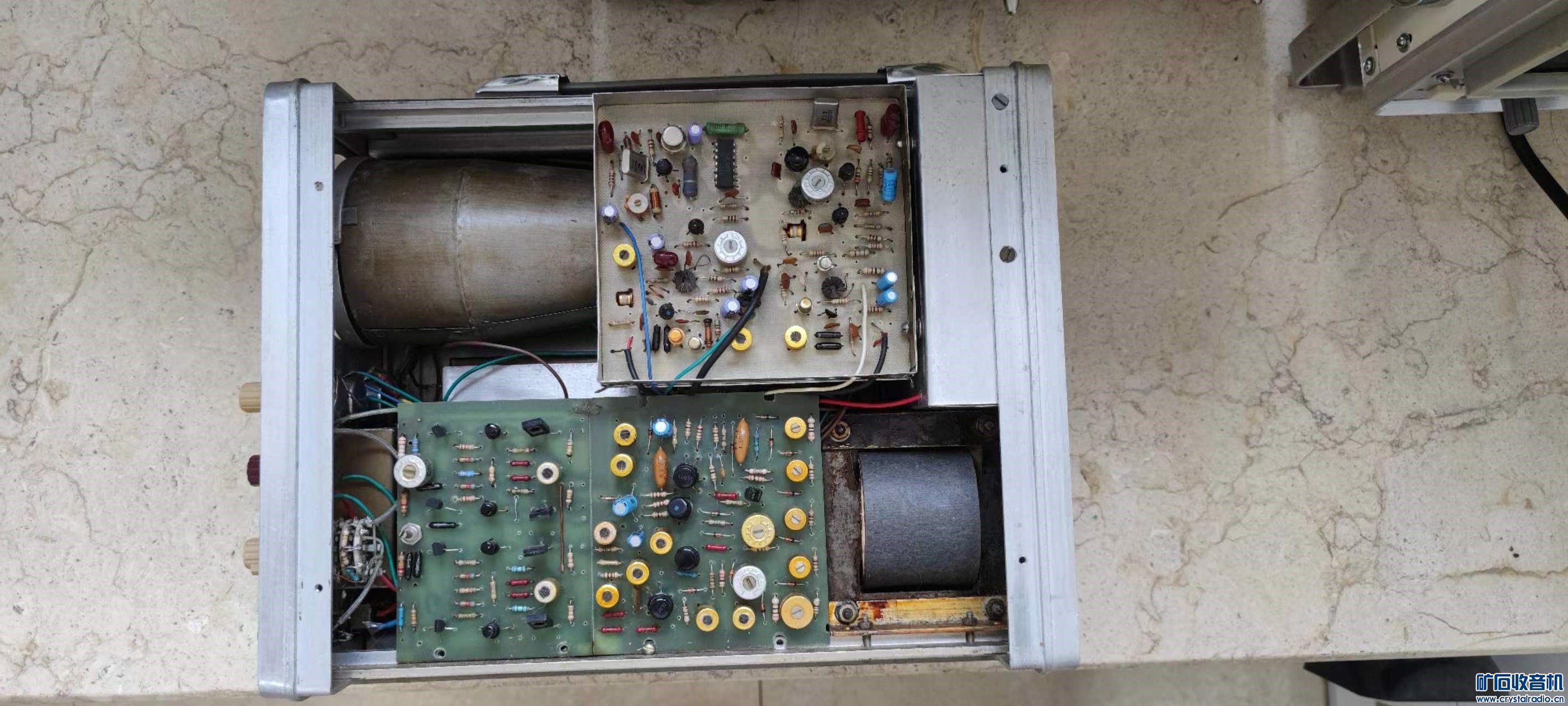

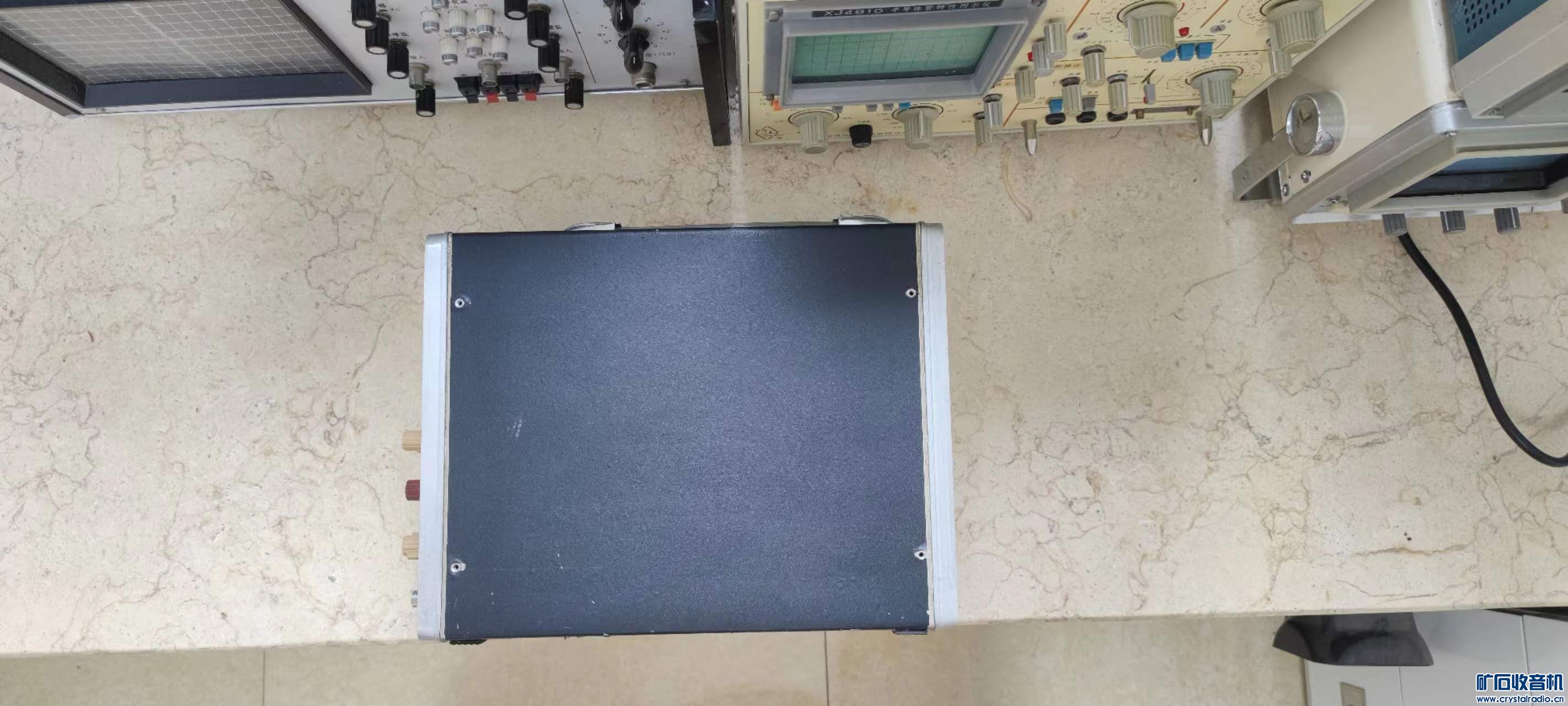

为了退休后修电视机方便94年自己制作了一台1-300M全晶体管扫频仪，看到矿友们把自己制作的东西拿出来晒。我也把这个作品拿出来晒晒。不过这个作品现在有点毛病。因我买了两台扫频仪，所以这台自制的就没去修理，一直丢在那里。现在发几张图片供大家分享。

ywmxyz · 发表于 2022-6-21 18:46:13

很好, 有电路图吗?

hailong · 发表于 2022-6-21 18:51:50

太漂亮了，简直就是工厂产品

awxd · 发表于 2022-6-21 19:15:52

不错啊，电路图和原理是什么

L北斗 · 发表于 2022-6-21 19:55:41

漂亮，像厂机！

ZMZMK · 发表于 2022-6-21 20:10:38

夸奖了，扫频震荡器，频标发生器我是参考1254扫频仪的图纸。其它部分是东拼西凑，我有空把它整理出来。我觉的现在没有必要做了。做的成本比买一台可能还要高。这种1-300M的扫频仪玩电视机好使。要玩低频设备需要低频扫频仪。现在玩收音机的人多，所以现在低频扫频仪被商家炒得太高。自己制作一台低频扫频仪我觉得还现实点。

ZMZMK · 发表于 2022-6-21 20:20:44

我做的这台1-300M的扫频仪性能和商品差不多，主要特点是体积小。携带方便。我买的1-300M的成品170元，计费100元。还有必要自制吗？

熊光辉 · 发表于 2022-6-27 08:21:23

矿坛模电高人

arr9999 · 发表于 2022-6-27 08:33:23

太漂亮了，跟工厂产品一样漂亮

大风车所 · 发表于 2022-9-7 20:42:39

提示: 作者被禁止或删除内容自动屏蔽

w6955 · 发表于 2025-3-1 17:50:27

把电路晒出来欣赏一下，也满足好奇心。

JIAHUIFENGtt · 发表于 2025-3-1 18:19:12

不错--高人一个，做的漂亮

BH8DOV · 发表于 2025-3-2 17:55:07

我的扫频仪睡在那里吃灰快10年了

铁蛋 · 发表于 2025-3-2 18:10:17

手艺高超，令人钦佩

南京湖南路 · 发表于 2025-3-2 19:14:39

五十年前，扫频仪是只有工厂才能装备的仪器。现在已经在各位老师这里普遍装备了。
