型号：VKD104CC
品牌：VINKA/永嘉微电
封装形式：SOP16
年份：新年份
联 系 人：王楚芹

KPP1570
概述
VKD104CC具有4个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该芯片具有较高的集成度，仅需极少的外部组件便可实现触摸按键的检测。提供了4路输出功能，可通过IO脚选择输出电平，输出模式，输出脚结构，单键/多键和最长输出时间。芯片内部采用特殊的集成电路，具有高电源电压抑制比，可减少按键检测错误的发生，此特性保证在不利环境条件的应用中芯片仍具有很高的可靠性。此触摸芯片具有自动校准功能，低待机电流，抗电压波动等特性，为各种触摸按键+IO输出的应用提供了一种简单而又有效的实现方法。

特点：
•        工作电压 2.4-5.5V
•        待机电流2.5uA/3V,5.5uA/5V
•        触摸输出响应时间：工作模式  60mS ，待机模式160mS
•        通过AHLB脚选择输出电平：高电平有效或者低电平有效
•        通过TOG脚选择输出模式：直接输出或者锁存输出
•        通过LPMB脚选择工作模式：正常模式或者待机模式
•        通过MOT0脚有效键最长输出时间：无穷大或者16S
•        通过OD脚选择开漏输出：开漏输出或者CMOS输出
•        通过SM脚选择输出：多键有效或者单键有效
•        各触摸通道单独接对地小电容微调灵敏度（0-50pF）
•        上电0.5S内为稳定时间，禁止触摸
•        上电后8S内自校准周期为1S，上电后8S内有触摸或8s后仍未触摸自校准周期切换为4S

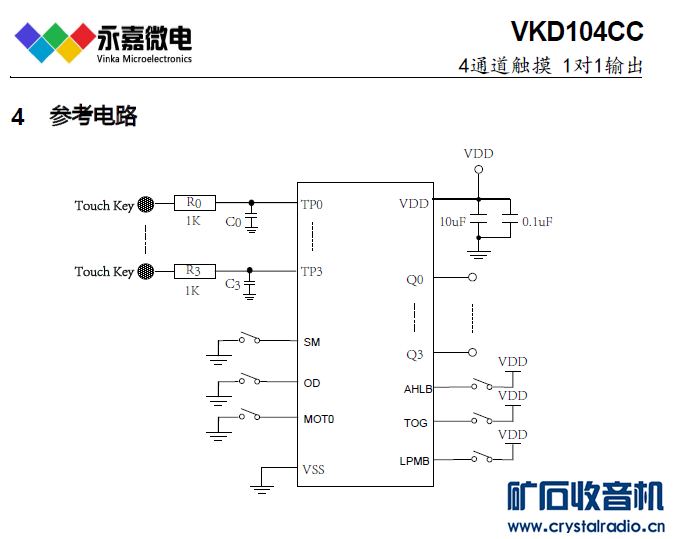

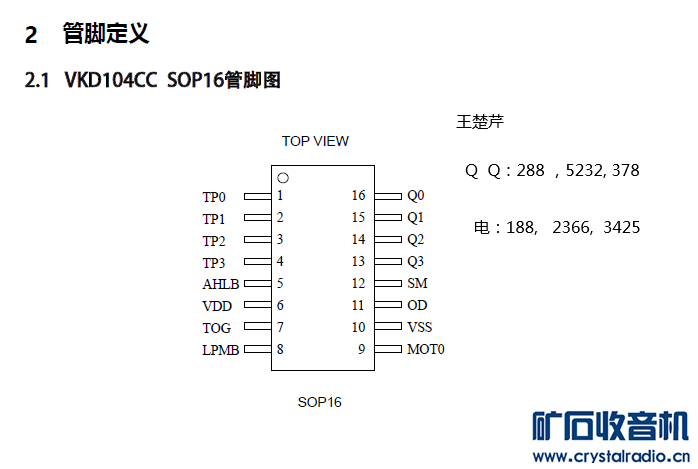

•        封装
SOP16(150mil)(9.9mm x 3.9mm PP=1.27mm)

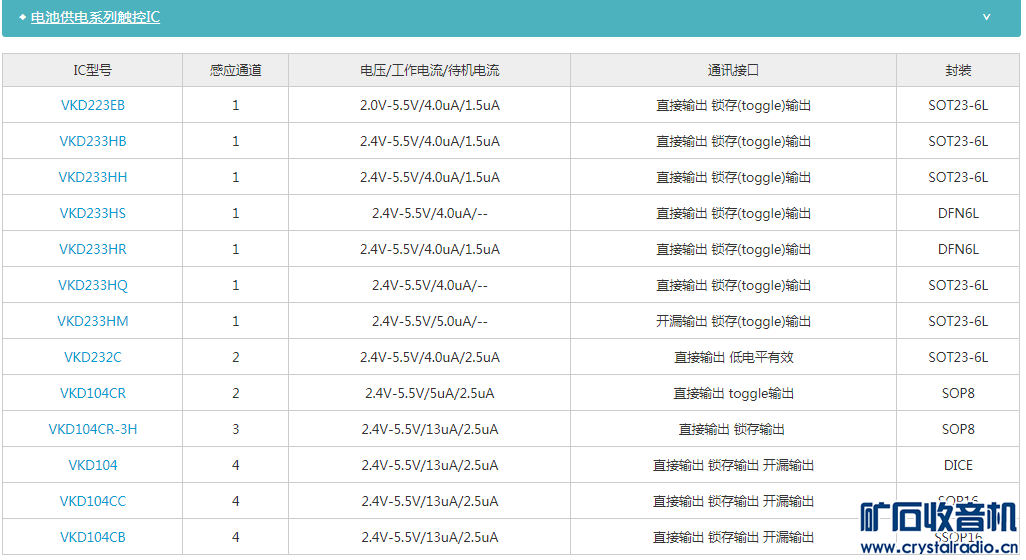

标准触控IC-电池供电系列：
VKD223EB --- 工作电压/电流：2.0V-5.5V/5uA-3V   感应通道数：1    通讯接口
最长响应时间快速模式60mS，低功耗模式220ms    封装：SOT23-6
VKD223B ---  工作电压/电流：2.0V-5.5V/5uA-3V   感应通道数：1    通讯接口
最长响应时间快速模式60mS，低功耗模式220ms    封装：SOT23-6
VKD233DB --- 工作电压/电流：2.4V-5.5V/2.5uA-3V  1感应按键  封装：SOT23-6
通讯接口：直接输出，锁存(toggle)输出  低功耗模式电流2.5uA-3V
VKD233DH ---工作电压/电流：2.4V-5.5V/2.5uA-3V  1感应按键  封装：SOT23-6
通讯接口：直接输出，锁存(toggle)输出  有效键最长时间检测16S
VKD233DS --- 工作电压/电流：2.4V-5.5V/2.5uA-3V  1感应按键  封装：DFN6（2*2超小封装）
通讯接口：直接输出，锁存(toggle)输出  低功耗模式电流2.5uA-3V
VKD233DR --- 工作电压/电流：2.4V-5.5V/1.5uA-3V  1感应按键  封装：DFN6（2*2超小封装）
通讯接口：直接输出，锁存(toggle)输出  低功耗模式电流1.5uA-3V
VKD233DG --- 工作电压/电流：2.4V-5.5V/2.5uA-3V  1感应按键  封装：DFN6（2*2超小封装）
通讯接口：直接输出，锁存(toggle)输出   低功耗模式电流2.5uA-3V
VKD233DQ --- 工作电压/电流：2.4V-5.5V/5uA-3V  1感应按键  封装：SOT23-6
通讯接口：直接输出，锁存(toggle)输出    低功耗模式电流5uA-3V
VKD233DM --- 工作电压/电流：2.4V-5.5V/5uA-3V  1感应按键  封装：SOT23-6 （开漏输出）
通讯接口：开漏输出，锁存(toggle)输出    低功耗模式电流5uA-3V
VKD232C  --- 工作电压/电流：2.4V-5.5V/2.5uA-3V   感应通道数：2  封装：SOT23-6
通讯接口：直接输出，低电平有效  固定为多键输出模式，內建稳压电路
