请教哪位老师有B315A,B型黑白电视接收机的印刷版图和电路图

陈令翔

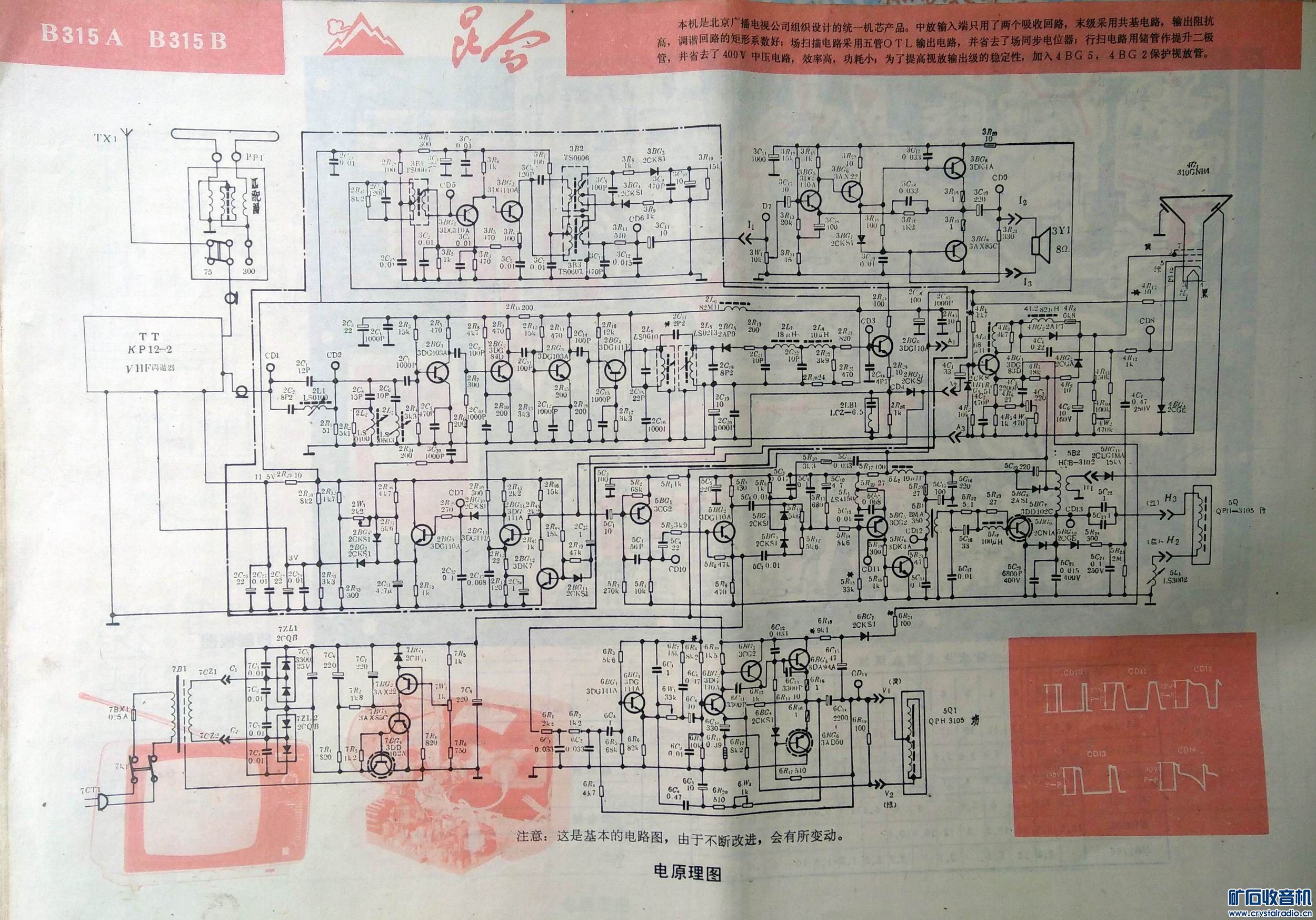

我最近正在参考网上的家电维修视频中的黑白电视机，看其电路图型号是B315A,B型的，由于视频中的不清楚且没有印刷版图无法参考其电路，因此希望老师帮忙发上次机的印刷版图和电路图一份，谢谢！

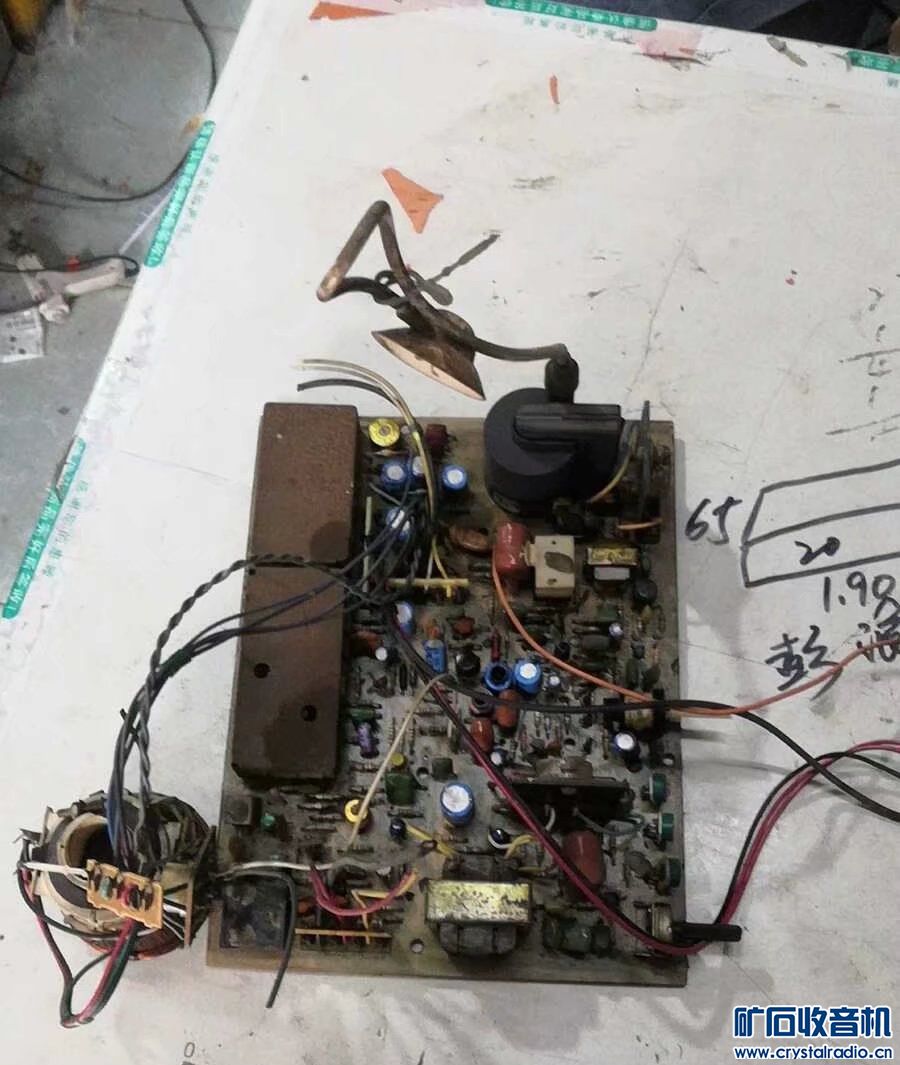

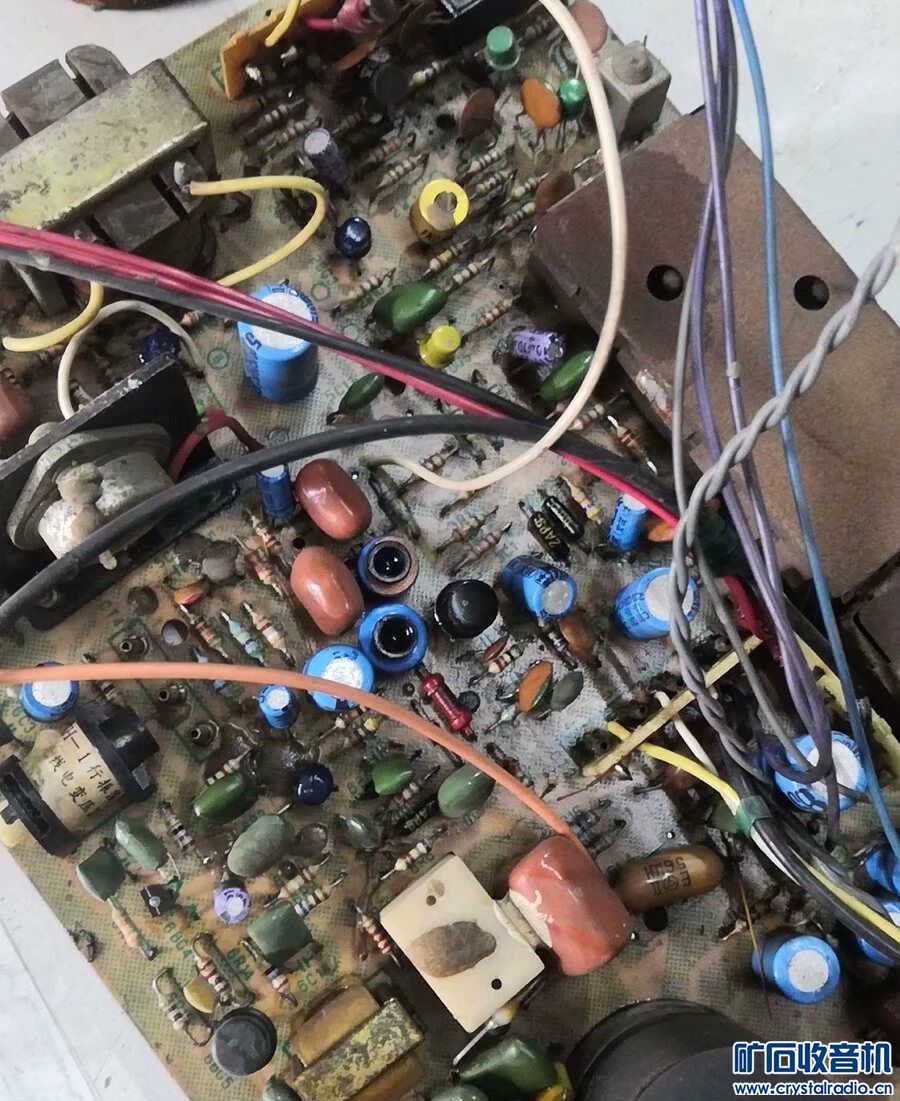

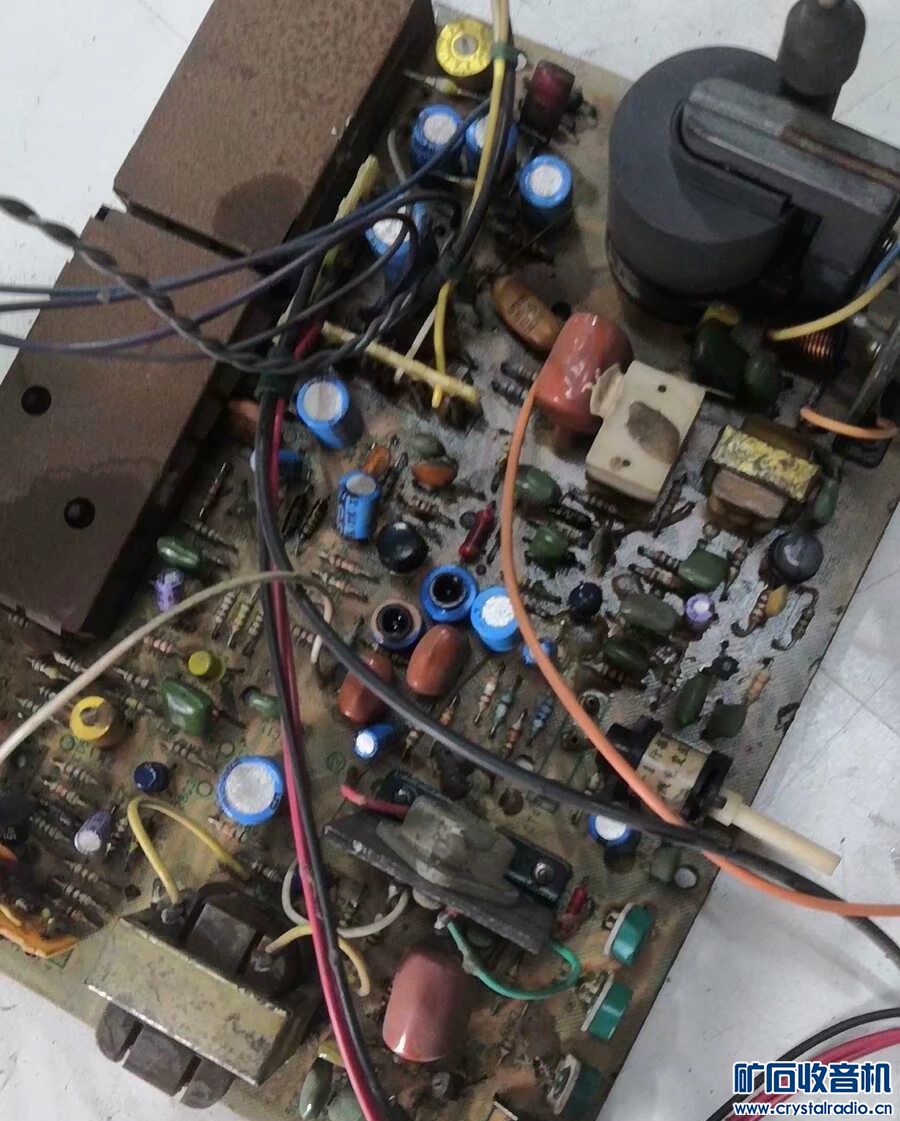

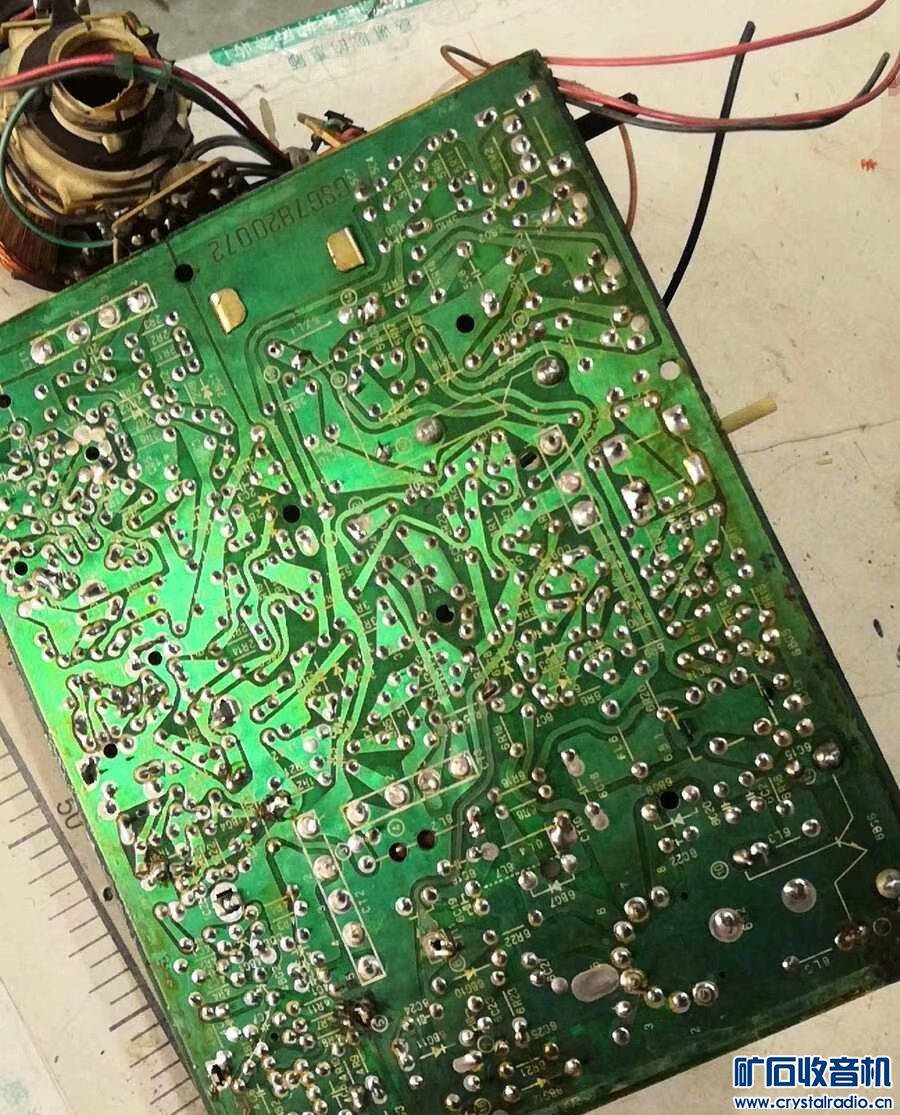

顺面我也找到了类似的电路板图片，如果有类似的电路印刷版图和线路图也可以，谢谢!
主要是此机型的特点是中放电路用的是电容耦合，场扫描是三管多谐振荡器，总体上电路十分简单

1816581921

海峰

1816581921 发表于 2022-6-14 15:51

看楼主的实物图照片，场输出级是阻流圈式场输出功放电路，不是OTL场输出电路。

陈令翔

海峰 发表于 2022-6-14 19:16
看楼主的实物图照片，场输出级是阻流圈式场输出功放电路，不是OTL场输出电路。

是多谐回路厄流线圈场输出电路的，那时候otl还互补推挽技术还不成熟，老师您的电路图更先进一些，要是能有图中板子那样的就更好了

海峰

陈令翔 发表于 2022-6-18 22:13
是多谐回路厄流线圈场输出电路的，那时候otl还互补推挽技术还不成熟，老师您的电路图更先进一些，要是能 ...

我的电路图更先进一些

你指哪个电路图，我在本帖中并未传图。

旧爱仍是最美

那时候很多电视机都是采用全国联合设计的电路方案。
