迪桑R737收音机图纸

jyfls · 发表于 2022-5-5 17:44:13

前几天翻阅书籍发现此机图纸，送给需要的朋友。

girlexplorer · 发表于 2022-5-5 18:08:11

两个中波455k陶瓷滤波器的串联方法，很有参考价值，漂亮，收藏。

zpyxyx · 发表于 2022-5-5 18:20:09

SONY SW10也是调幅中频双滤波器串联。

DUZHONGHUA · 发表于 2022-5-6 09:24:51

girlexplorer 发表于 2022-5-5 18:08
两个中波455k陶瓷滤波器的串联方法，很有参考价值，漂亮，收藏。

个人感觉双滤波器选择性是大大提高了，但是通频带过窄，声音沉闷，更加突出调幅音质差这个缺点。

joyb · 发表于 2022-5-6 09:55:12

迪桑R737，数显用的是什么芯片

joyb · 发表于 2022-5-6 10:24:45

《电子世界》|1998年第012期|15|共1页
迪桑R-737收音机电路分析
作者
程敏; 熊延松;
有的话，发上来

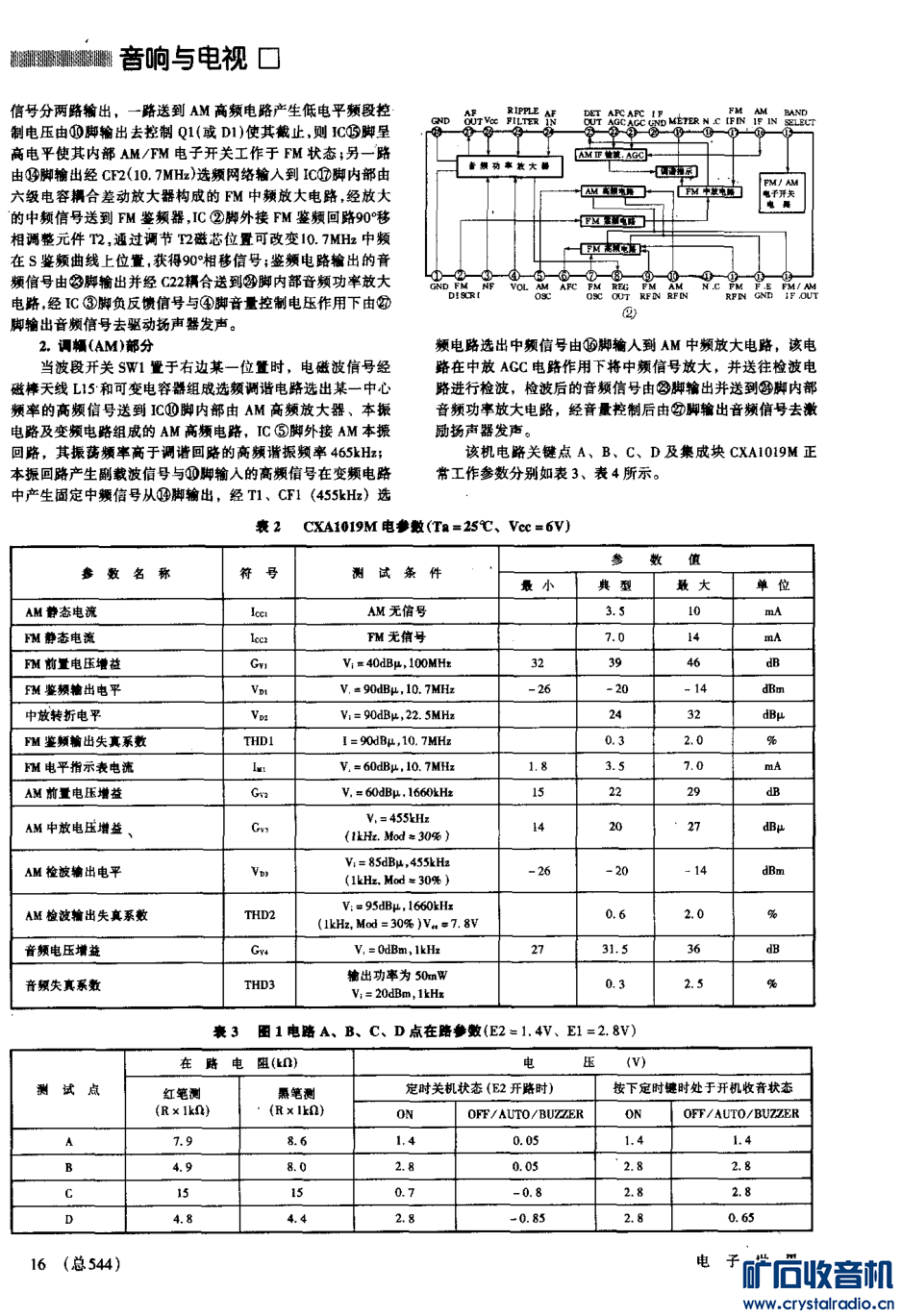

海洋DZ · 发表于 2022-5-6 10:44:25

joyb 发表于 2022-5-6 10:24
《电子世界》|1998年第012期|15|共1页
迪桑R-737收音机电路分析
作者

girlexplorer · 发表于 2022-5-6 10:57:43

本帖最后由 girlexplorer 于 2022-5-6 10:58 编辑

海洋DZ 发表于 2022-5-6 10:44

谢提供分析。
老衲一直想买一台CXA1191P 芯片的收音机，刚准备买，又只能放弃了。
老衲现在依然认为，cxa1191p不存在。没有用此芯片的收音机。

海洋DZ · 发表于 2022-5-6 11:39:44

本帖最后由海洋DZ 于 2022-5-6 12:33 编辑

girlexplorer 发表于 2022-5-6 10:57
谢提供分析。
老衲一直想买一台CXA1191P 芯片的收音机，刚准备买，又只能放弃了。
老衲现在依然认为 ...

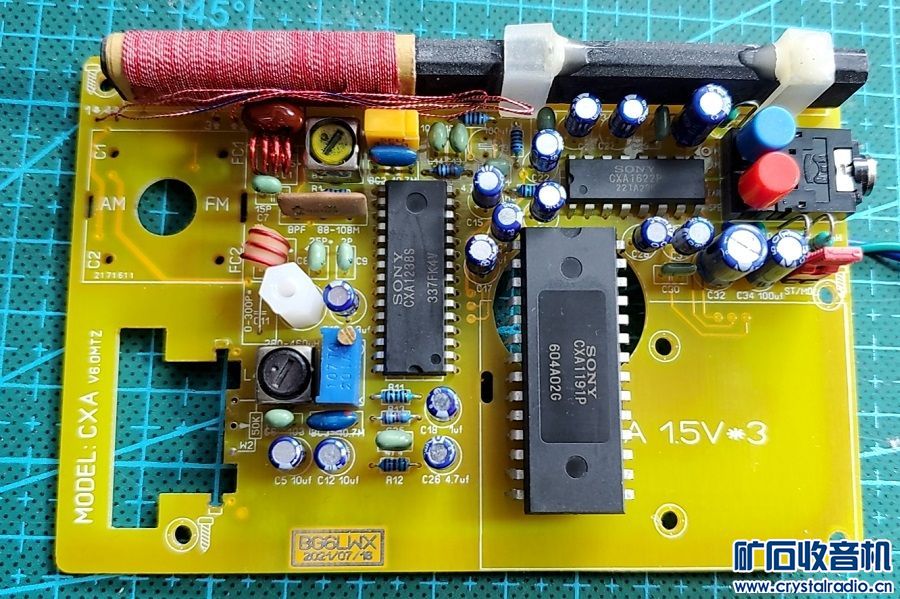

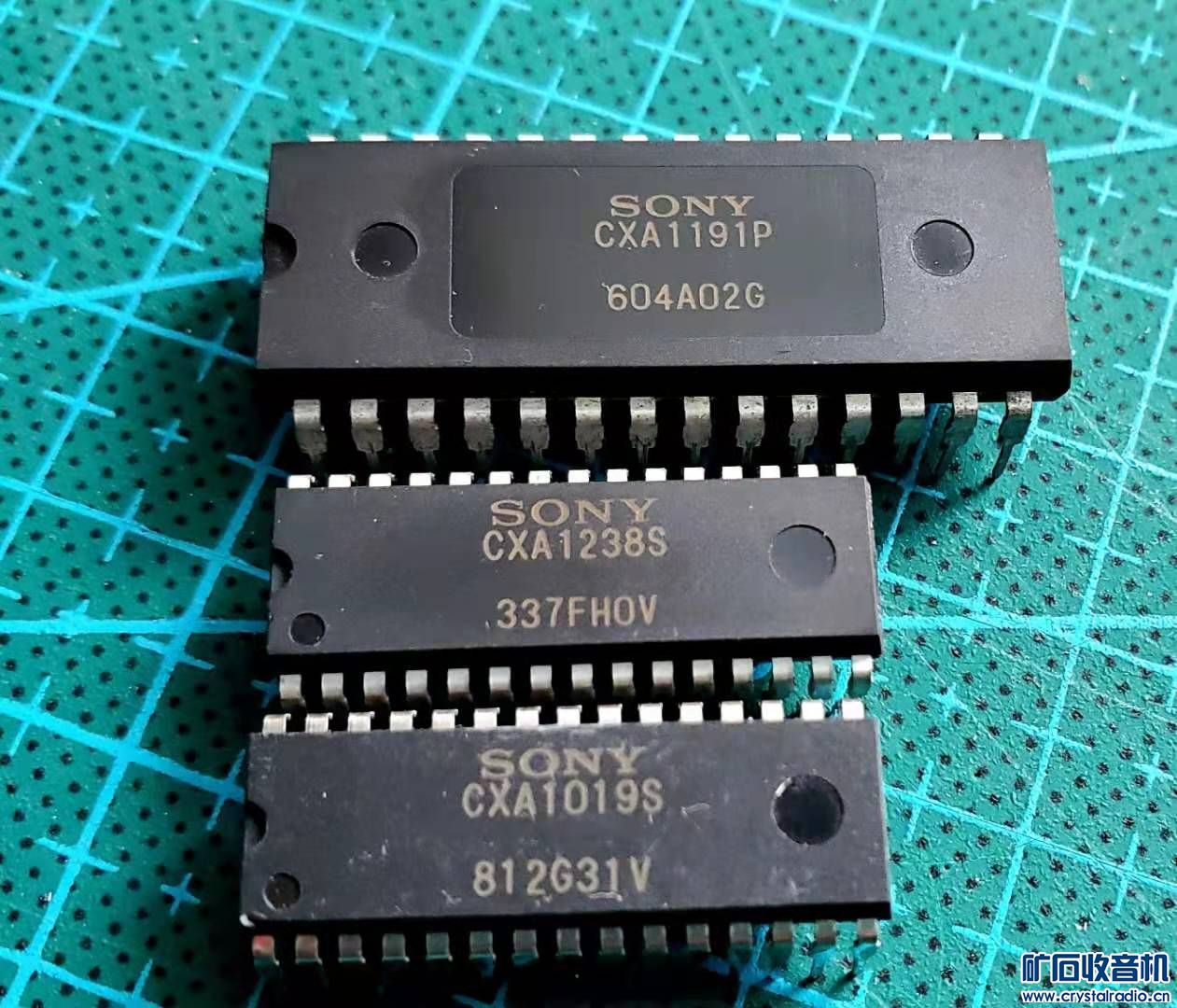

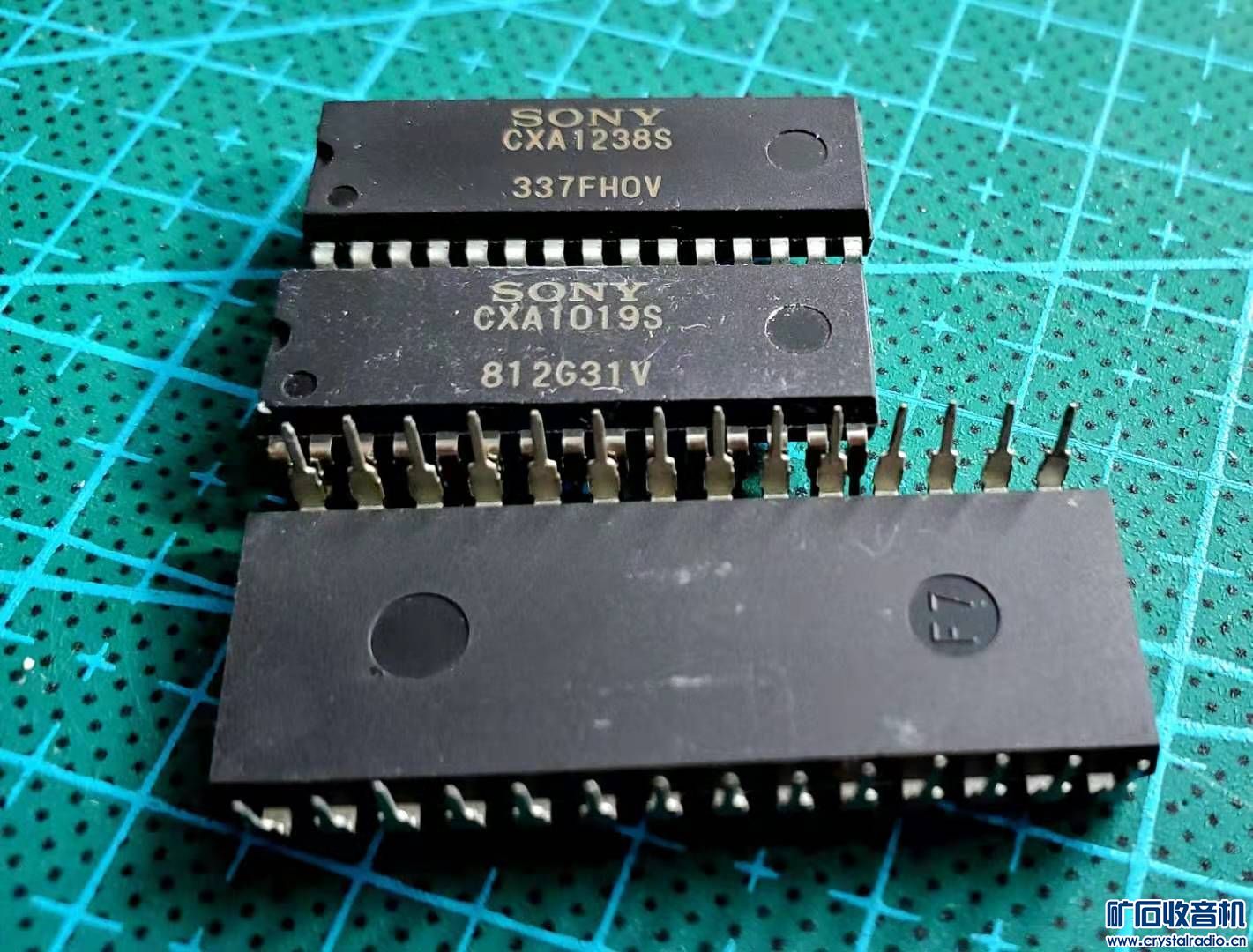

CXA1191P少见而已。和CXA1191M封装不同而已。

鸿渐哥 · 发表于 2022-5-6 12:38:23

收藏了，谢谢

girlexplorer · 发表于 2022-5-6 13:59:28

DUZHONGHUA 发表于 2022-5-6 09:24
个人感觉双滤波器选择性是大大提高了，但是通频带过窄，声音沉闷，更加突出调幅音质差这个缺点。

两个陶瓷滤波器串联估计还凑合，三个多了。
中频滤波对选择性、音质、灵敏度都有很大影响，属于牵一发而动全身的真正关键部件。
两个陶瓷滤波器如何串联才能有大优点，小缺点，需要加电容电阻串联并联试验。不过，对中频滤波感兴趣的好像没有，老衲勉强算一个。
