求胆Fm高频头图纸

sssqqqggg · 发表于 2022-4-3 21:22:44

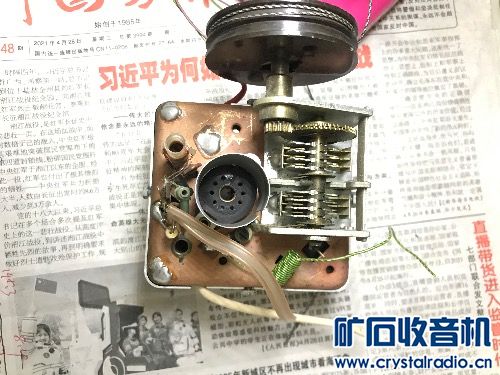

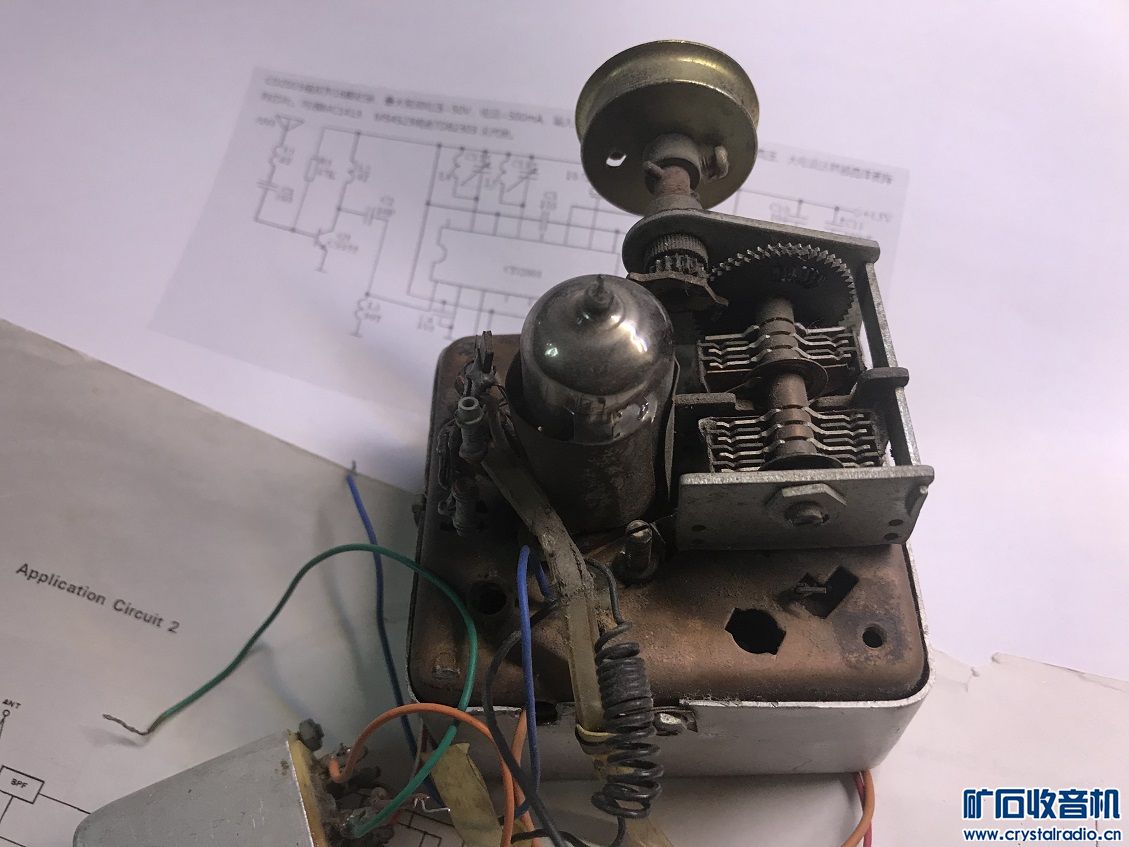

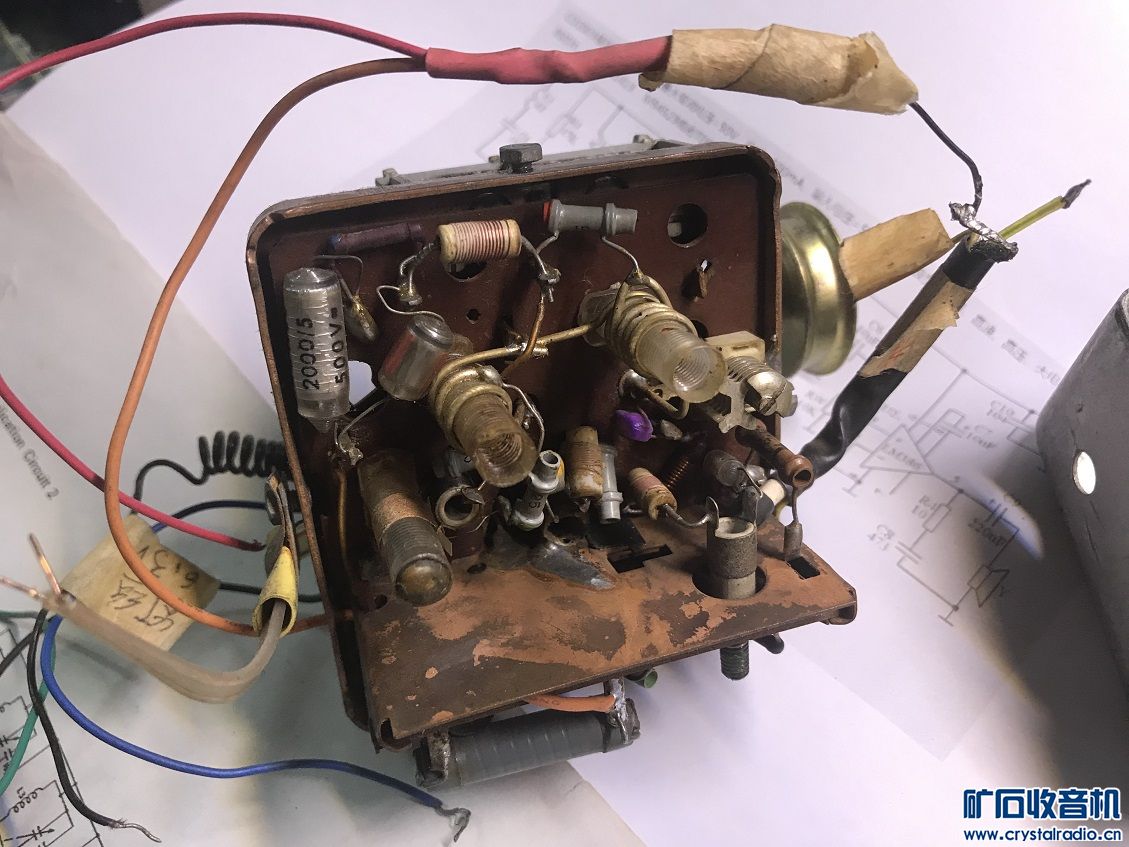

如图胆机高频头图。先谢

Cheng8862 · 发表于 2022-4-3 21:31:44

可以利用实物连接绘出电路图。

于海旺 · 发表于 2022-4-3 21:40:23

好东西，电路图需测绘。

L北斗 · 发表于 2022-4-3 21:57:07

像是老一辈爱好者DIY的

ywmxyz · 发表于 2022-4-3 22:16:32

参考

胆大包天 · 发表于 2022-4-3 22:53:36

这个应该是根德机的高频头,我也有一个,

电路再找找.

胆大包天 · 发表于 2022-4-3 23:19:16

找到了,是这个吗?:

sssqqqggg · 发表于 2022-4-4 20:31:09

ywmxyz 发表于 2022-4-3 22:16
参考

连接用手机打不开，等儿子回家叫他给我打开。谢谢你。

sssqqqggg · 发表于 2022-4-4 20:33:02

胆大包天发表于 2022-4-3 23:19
找到了,是这个吗?:

不是这电路图，但实物照片与我一样。谢谢

sssqqqggg · 发表于 2022-4-4 20:38:46

原图找到，实物R3为1M，图纸是100k。其它可以说基本相同。

sssqqqggg · 发表于 2022-4-4 20:42:54

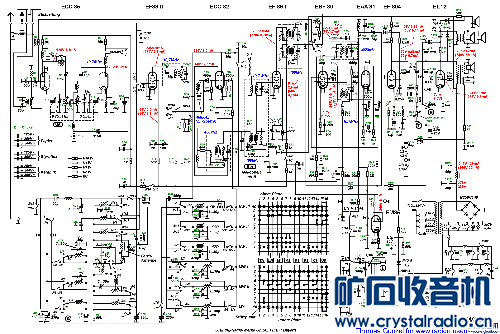

根德5040W/3D图纸
