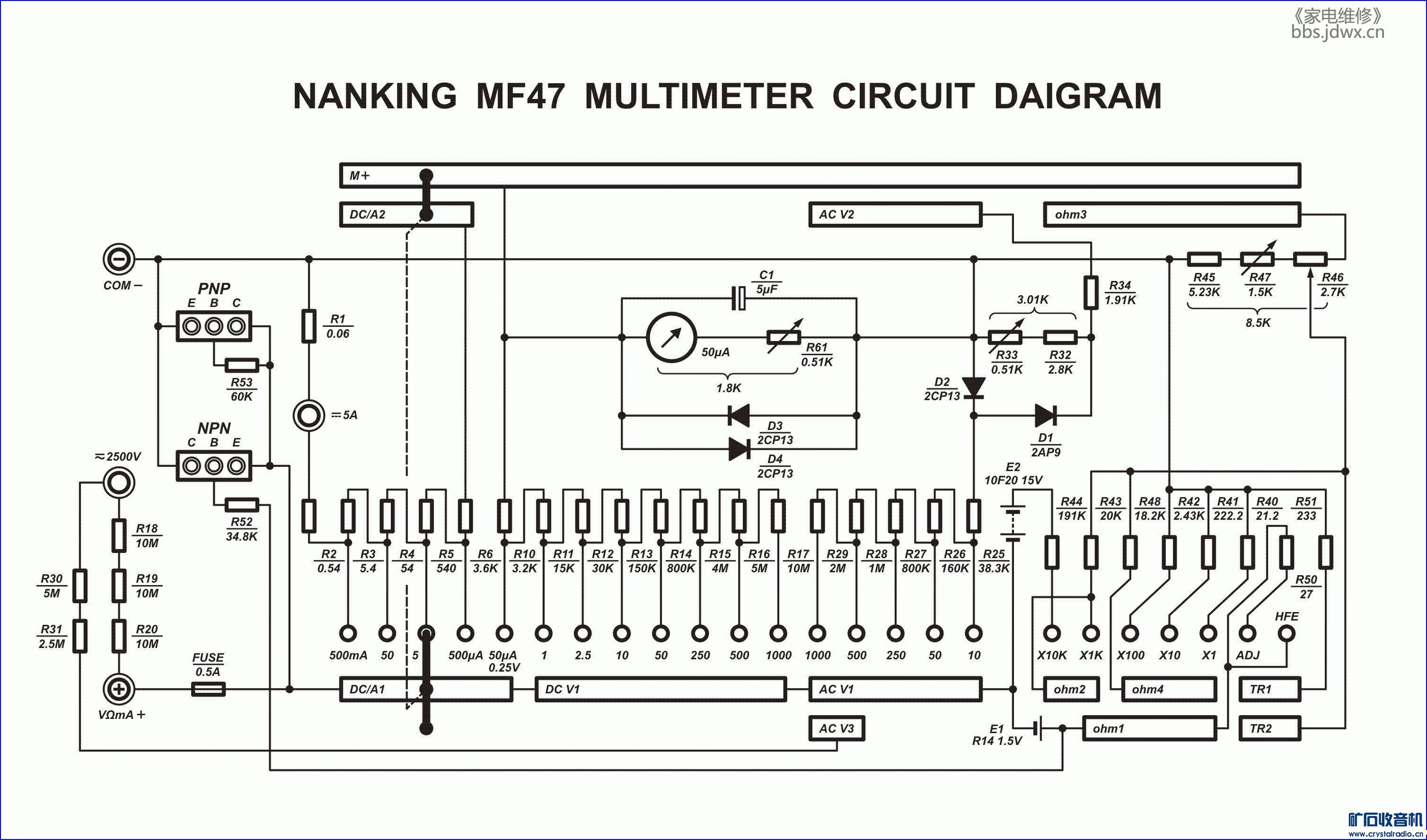

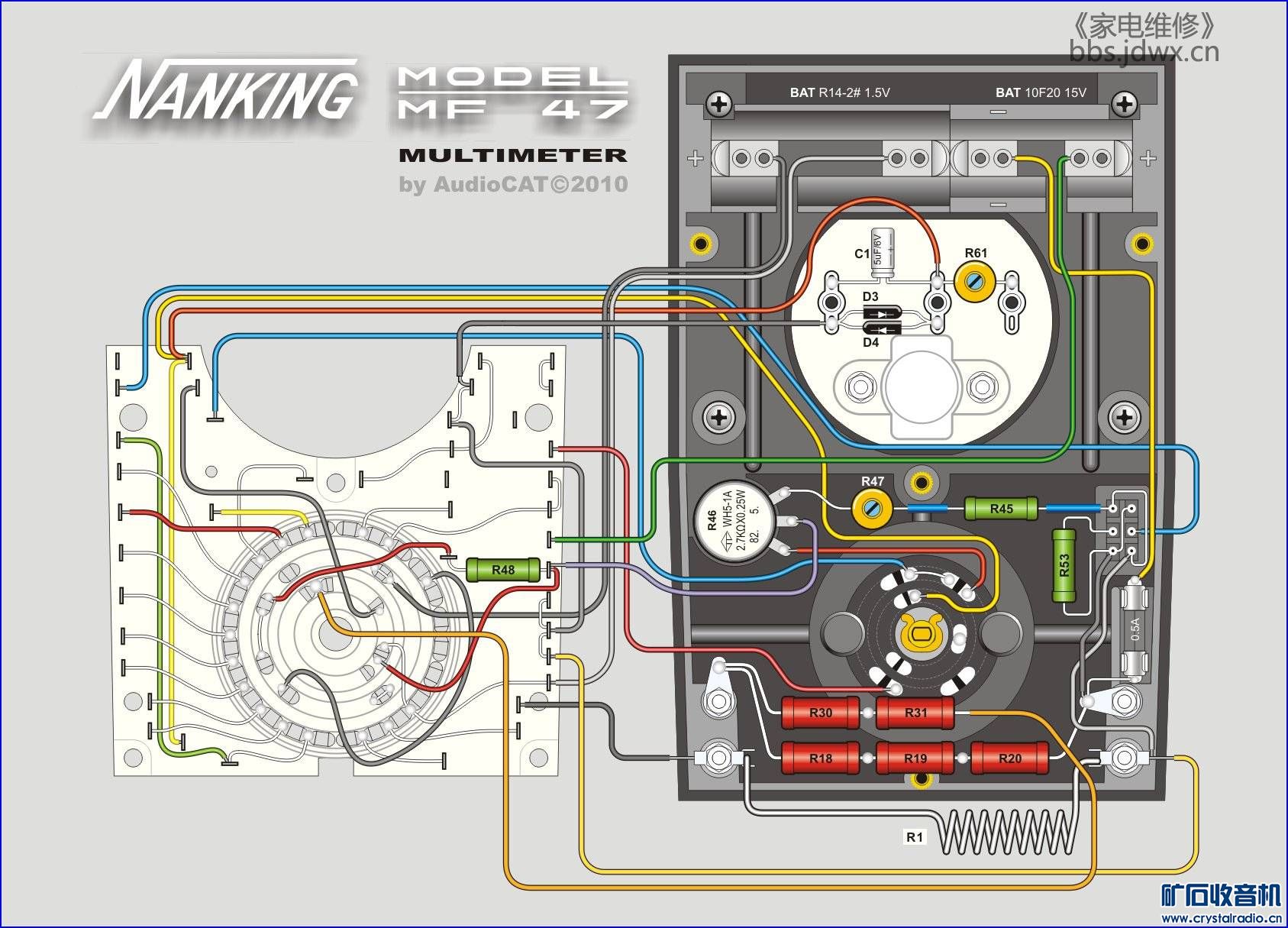

MF47万用表资料

孙增太

MF47万用表资料

quexing

谢谢楼主分享

识宝专家

这资料太棒了 收下了

海洋DZ

这大概是81、82年的表了。

quexing

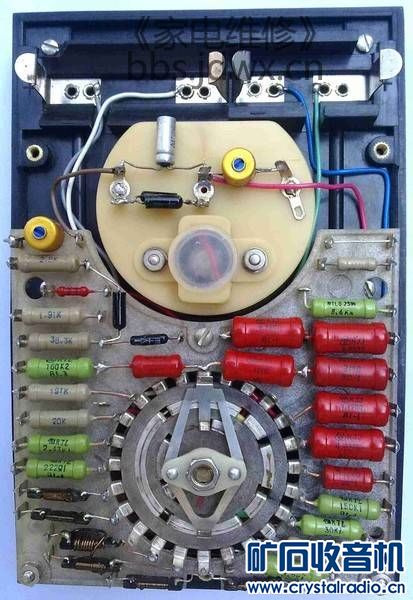

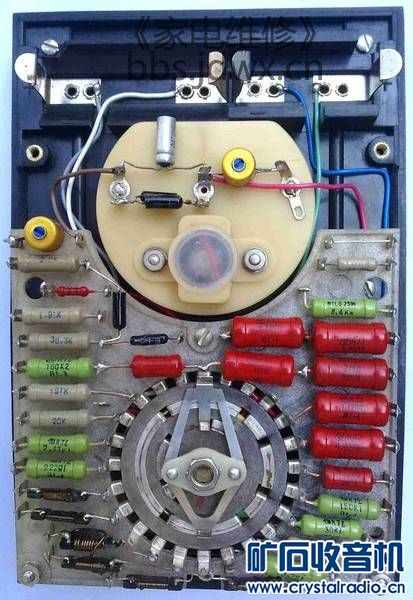

按照图纸上，原设计是16、28、29是2W的。14、15、17、27是1W的，13、26是0.5W的

abbey_tom

quexing 发表于 2022-3-29 21:37
按照图纸上，原设计是16、28、29是2W的。14、15、17、27是1W的，13、26是0.5W的

之所以老表不少用2W的电阻，
并不是需要这么大的功率。
其实多数情况下电阻的标称与实际有些出入并无所谓，
可以通过调整来校正。
但仪表中的电阻最怕的是温漂，
这一点前几天我在做恒流源时深有感触，
温漂如果到100ppm, 50度就是0.5%的变化，
用大功率电阻，其中一个好处是减少温升，
让其在通过电流时基本不发热。

quexing

abbey_tom 发表于 2022-3-29 21:49
之所以老表不少用2W的电阻，
并不是需要这么大的功率。
其实多数情况下电阻的标称与实际有些出入并无所 ...

你做恒流源的时候有没有买玻璃釉电阻，据说温漂可以很小。

abbey_tom

quexing 发表于 2022-3-29 21:55
你做恒流源的时候有没有买玻璃釉电阻，据说温漂可以很小。

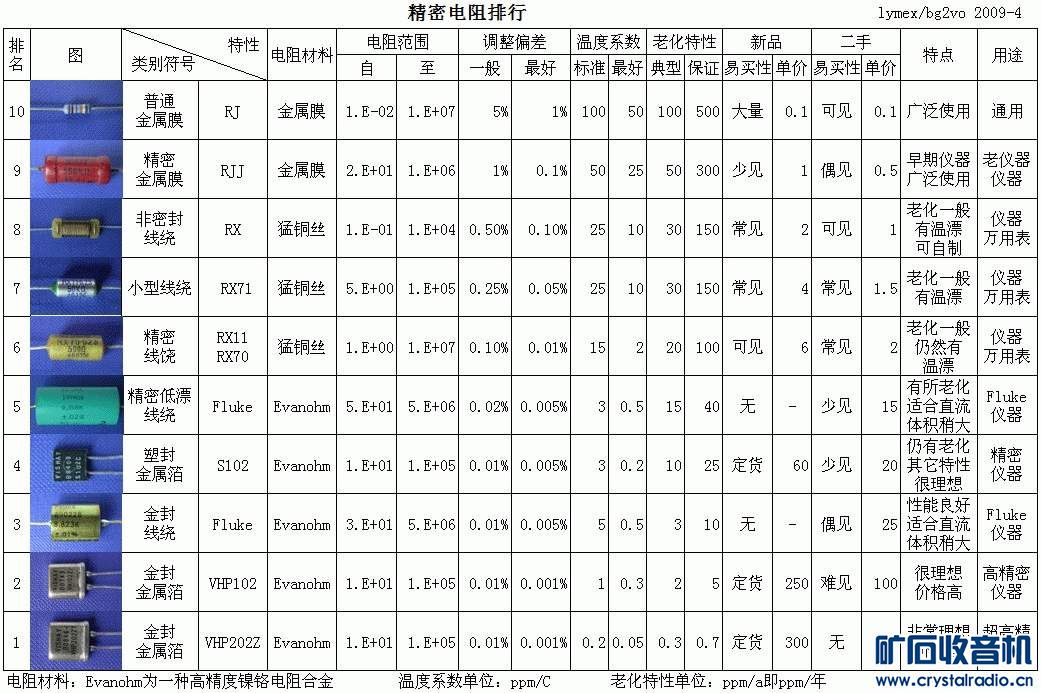

各类电阻的指标表：

abbey_tom

quexing 发表于 2022-3-29 21:55
你做恒流源的时候有没有买玻璃釉电阻，据说温漂可以很小。

玻璃釉电阻也分很多种，有线绕的、有金属膜等等，
有的温度系数也一般，如下面这种，按标准200ppm都正常。
见特性参数第8.7项

https://max.book118.com/html/2017/0525/108999820.shtm

别看小小一个电阻，坑也很深。
我做恒流源用了不下六种电阻，
最后用线绕，精度达到0.05%以内。
有了这个恒流源，
测量10Ω以下的电阻，
精度可以轻松达到0.1%以内。

我的23S在300Ω档精度虽然也是0.1%，
但用它测量低阻并不可信，
因为假如用它测1Ω的电阻的话，
误差可达0.3Ω，也就是30%的精度。

gzq1963

这资料太棒了 收下了

乐在其中

谢谢分享。

fzh547611

        资料全面完整。

sirius_2019

谢谢楼主分享
