    玩矿石收音机其乐无穷。矿石收音机现在又被称作末日装备，只因不用电就能工作，既神奇又好玩。矿机电路简单，所用原件少，大致分为天线、调谐、检波、耳机四个部分。其中检波部分尤为重要，关系到收听质量的优劣。从最原始的矿石检波到晶体二极管检波，检波质量提高了一大截，而且晶体二极管稳定可靠，颇受欢迎。
    近些年，场效应管检波兴起，其输入阻抗高，灵敏度好。场效应管检波目前用3DQ、3EQ等管子的较多，其性能优秀，深受广大矿友们的喜爱。
    3DQ管子效果虽好，但因体积太小，属于贴片原件，所以用起来不是太方便。体积和一粒大米相似，管脚非常短，焊接时十分吃力。所以本人做了一款场效应管检波模块。

    设计初衷：解决场管焊接等使用不便问题，提供方便、分享快乐，独乐不如众乐。
    设计理念：采用排针式焊接，可以随时插拔更换，能匹配8脚IC插座或者洞洞板。

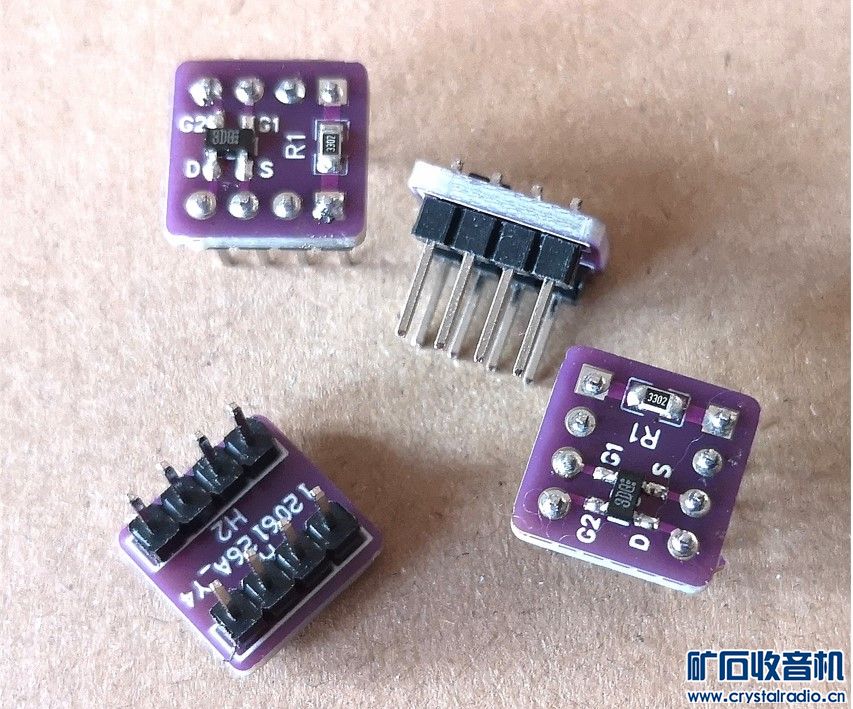

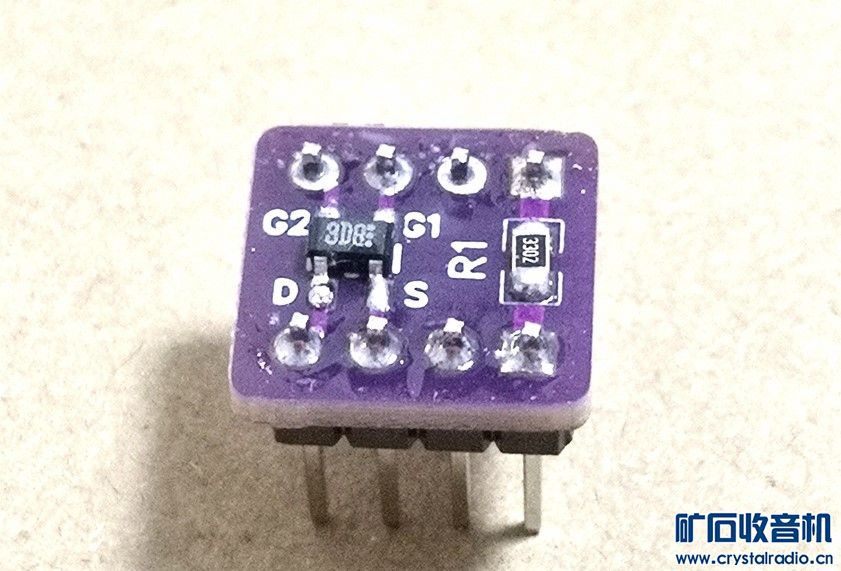

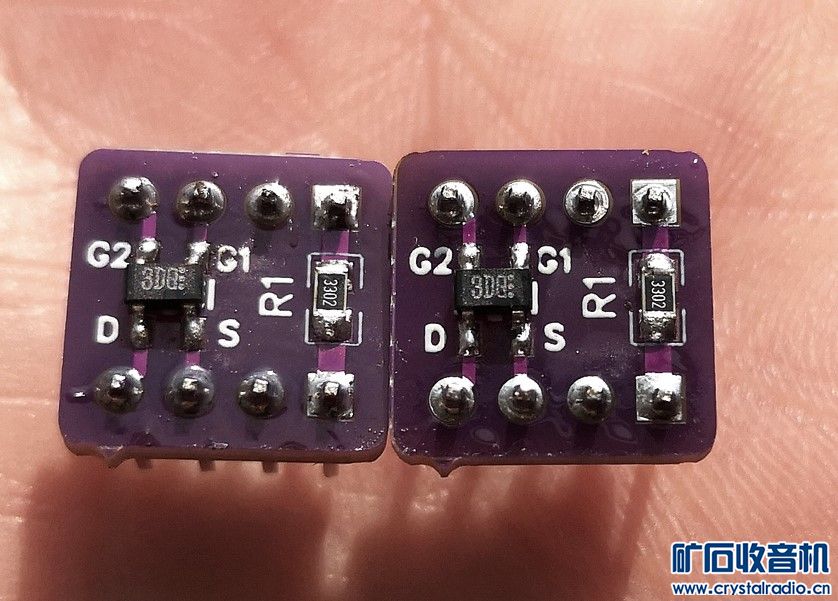

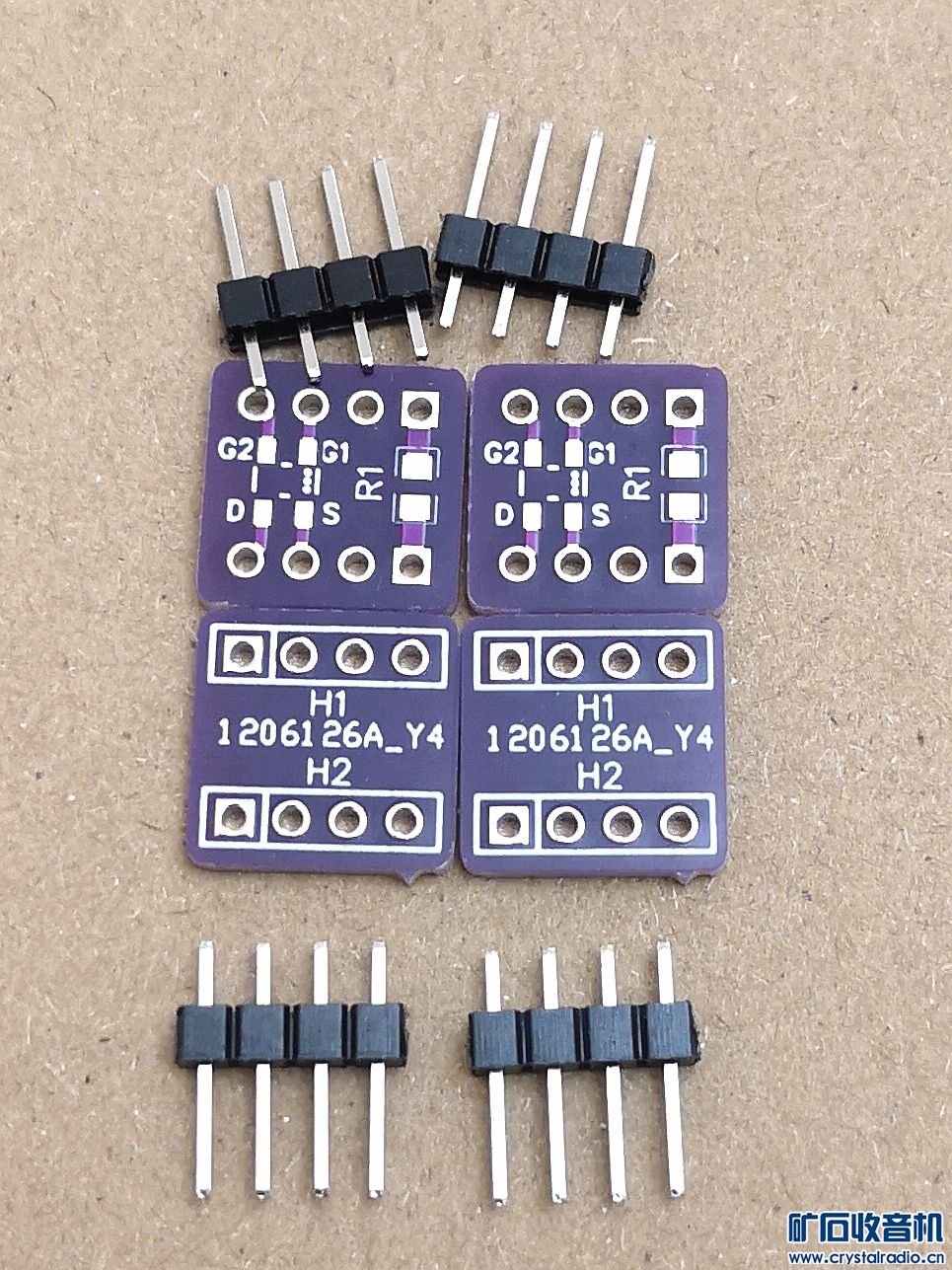

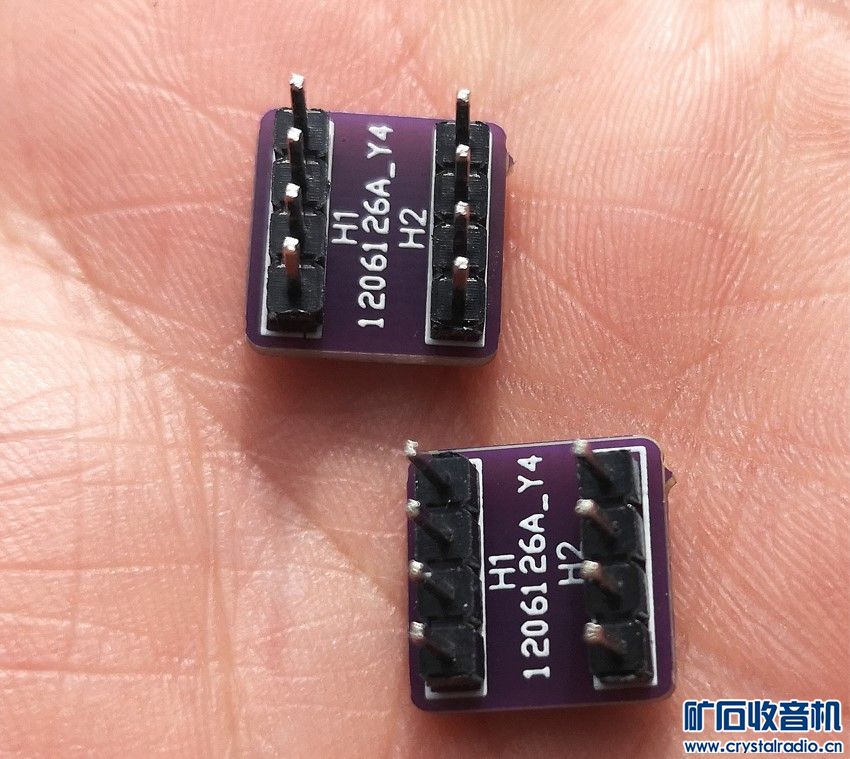

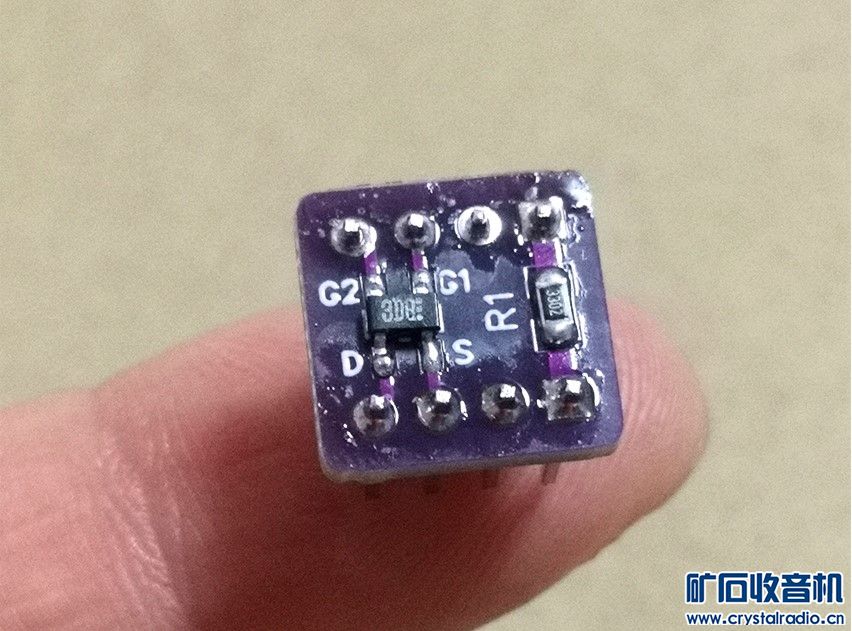

    这种模块使用起来非常方便，整体布局是一支场效应管和一支33K贴片电阻。由于采用了排针，可以直接焊接在板子上，也可以插在插座上。场效应管和电阻是分开的，有利于爱好者采取不同的连接方式，增加可玩性。每个管脚标号已标注清楚，根据电路直接焊接即可。

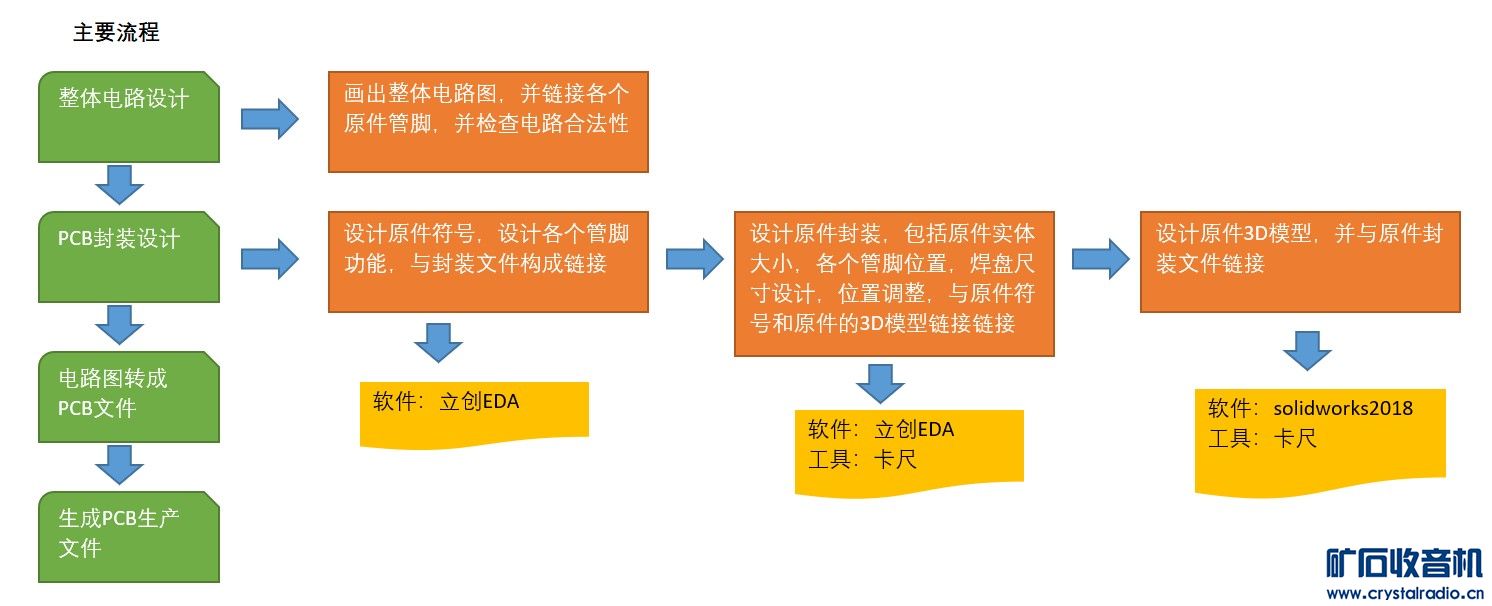

    主要流程包括：电路设计，封装设计，原件3D文件设计等
    所用软件：立创EDA，solidworks2018画图软件（3D画图）

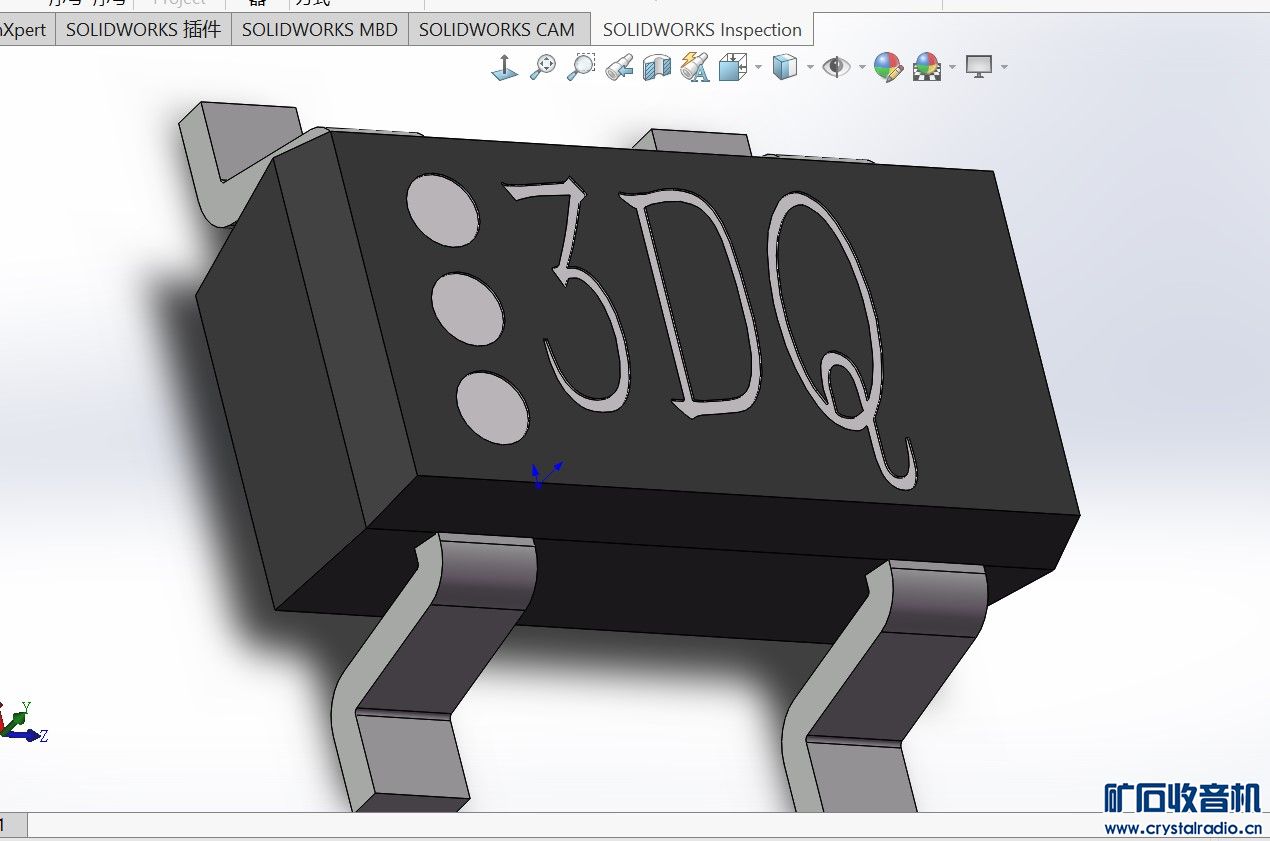

    先画出各个原件的电路符号，封装，3D模型，其中封装和3D模型需要用卡尺测量出原件的真实尺寸，在软件里以1:1尺寸画出，再把三者链接起来才能完成。立创原件库有很多原件的封装没有，得自己画，所以有些事情不是从零开始的，而是从负数开始。

    玩矿石收音机其乐无穷。不为无用之事，何以遣有涯之声。此模块希望能给各位无线电爱好者提供方便和快乐。以上内容如有不妥之处，还望各位老师多提宝贵意见。
