一组简单的锂电充电器

山巅一寺

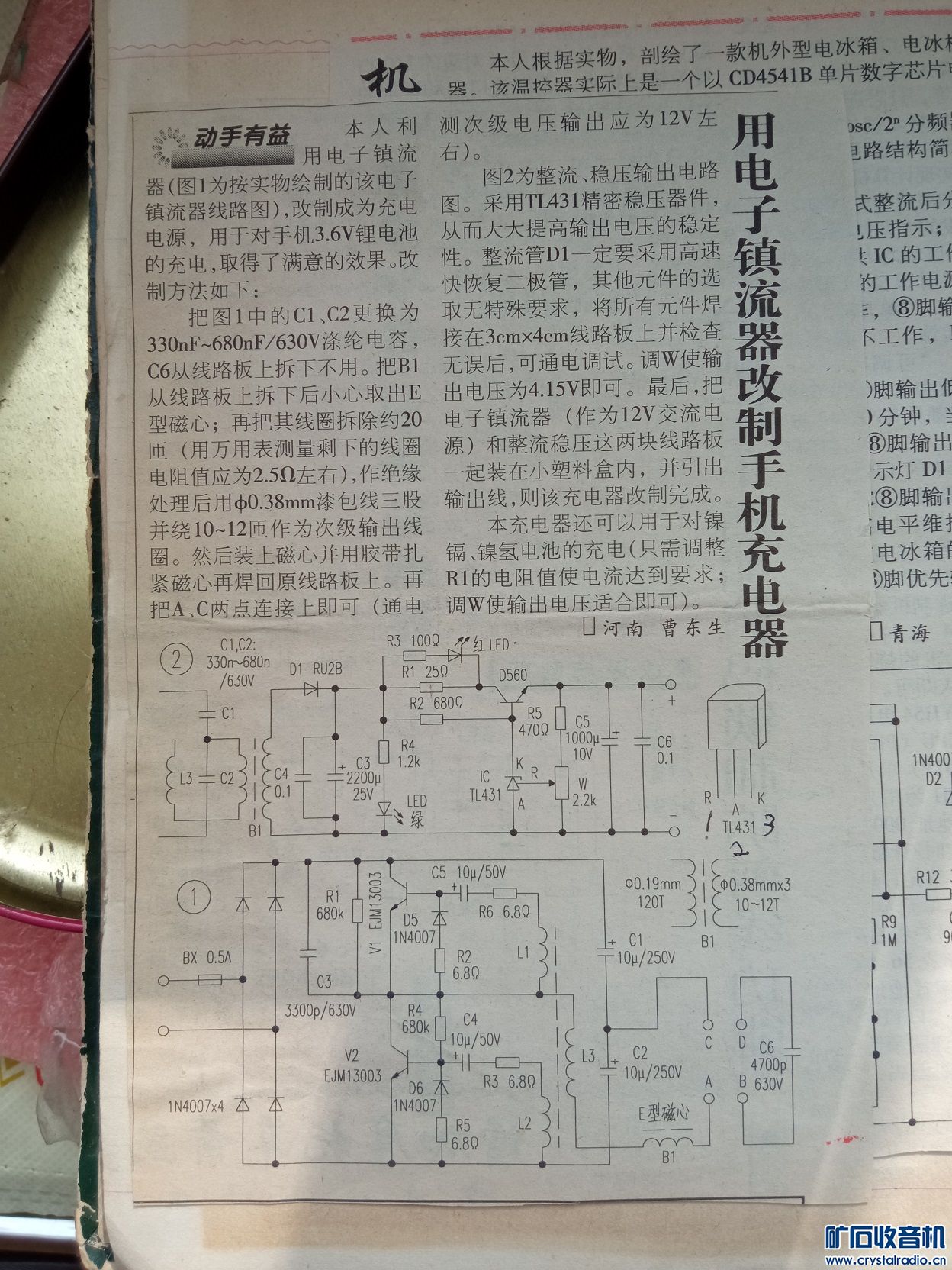

翻出一个笔记本。。。。

yacasu119

这就是历史。。。。。。

海洋DZ

LM317恒流使用还是不错的，曾经用过。

NewChina牛中国

海洋DZ 发表于 2022-2-18 17:14
LM317恒流使用还是不错的，曾经用过。

我近年买了块功放板，上面还用得这个LM317芯片，给TL072模拟信号放大的运放供电

海洋DZ

NewChina牛中国 发表于 2022-2-18 17:22
我近年买了块功放板，上面还用得这个LM317芯片，给TL072模拟信号放大的运放供电

你这个板子用的LM317是稳压的吧

NewChina牛中国

海洋DZ 发表于 2022-2-18 17:25
你这个板子用的LM317是稳压的吧

是的，它前面先是一个开关稳压芯片LM2575HV（HV后缀是耐压60V的）DC-DC转换到15V直流电压，然后再经过LM317降到13.5V附近，给2个TL072（单端转差分输出的模拟1倍放大）供电，拿回来后在LM317调整端对地加了个三洋16V固态小电容，开关噪声可以减弱一些。原来的胖矮100V3900uF高压大电解（吐槽：官方评估板用的是80V4700uF的，不知道是不是厂家出货时找不到这个规格的，大功率输出时怕是要受影响）、输出LC滤波元件全部拆下来，重新安装在板子背面，然后在这个3255上弄了小块紫铜排作为导热桥，倒扣在2.5mm铝板（现成的机壳）散热（再吐槽：如果大电解反装，不和芯片同一面，就可以靠近芯片电源脚布线，官方评估板的两个大电解就是安装在背面的）。

山巅一寺

海洋DZ 发表于 2022-2-18 17:14
LM317恒流使用还是不错的，曾经用过。

谢谢，老师。！经常关注您的帖子。对我们有极大的帮助。。

山巅一寺

yacasu119 发表于 2022-2-18 16:50
这就是历史。。。。。。

说的是！当年那有恒流充电模块啊！
