产品型号：VKD104SB
产品品牌：VINKA/永嘉微电
封装形式：SSOP16
产品年份：新年份

概 述
VKD104SB VinTouchTM IC 是一款使用电容式感应原理设计的触摸 IC，此款 IC 内建稳压电路给触摸感测器使用，稳定的感应方式可以应用到各种不同电子类应用。面板介质可以是完全绝源的材料，专为取代传统的机械结构开关或普通按键而设计。提供 4 个触摸输入端口及 4 个直接输出端口。
特 点
•工作电压 2.4V ~ 5.5V
•内建稳压电路提供稳定的电压给触摸检电路使用
•工作电流 @VDD=3V，无负载
低功耗模式下典型值2.5uA
快速模式下典型值13uA
•q361,888,5898
•@VDD=3V 工作电压：
在快速模式下KEY 最快响应时间为60ms，低功耗模式下为160ms
•各KEY 灵敏度可以由外部电容进行调节(1~50pF)
•提供LPMB 端口选择快速模式或低功耗模式
•提供直接输出模式，锁存模式，开漏输出，CMOS 高电平有效或低电平有效输出，经由TOG/OD/AHLB 端口选择
•提供MOT0 端口选择有效键最长输出时间：大约16 秒/无穷大
•提供多键或单键输出的选择（SM 脚位）
•电188,2466,2436
•上电后约有0.5 秒的稳定时间，此期间内不要触摸触摸板，此时所有功能都被禁止
•自动校准功能
•刚上电的8 秒内约每1 秒刷新一次参考值，若在上电后的8 秒内有触摸按键或8 秒后仍未触摸按键，则重新校准周期切换为4 秒

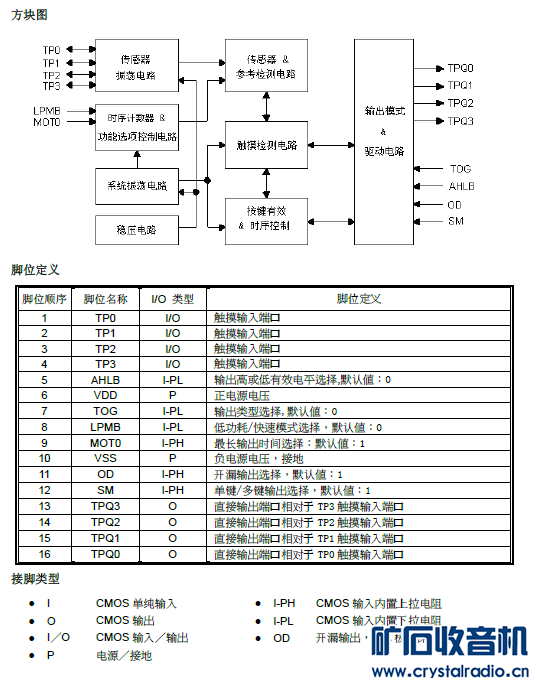

应用范围
各种消费性应用
取代按钮按键



标准触控IC-电池供电系列：
VKD223EB --- 工作电压/电流：2.0V-5.5V/5uA-3V   感应通道数：1    通讯接口
最长响应时间快速模式60mS，低功耗模式220ms    封装：SOT23-6
VKD223B ---  工作电压/电流：2.0V-5.5V/5uA-3V   感应通道数：1    通讯接口
最长响应时间快速模式60mS，低功耗模式220ms    封装：SOT23-6
VKD233DB --- 工作电压/电流：2.4V-5.5V/2.5uA-3V  1感应按键  封装：SOT23-6
通讯接口：直接输出，锁存(toggle)输出  低功耗模式电流2.5uA-3V
VKD233DH ---工作电压/电流：2.4V-5.5V/2.5uA-3V  1感应按键  封装：SOT23-6
通讯接口：直接输出，锁存(toggle)输出  有效键最长时间检测16S
VKD233DS --- 工作电压/电流：2.4V-5.5V/2.5uA-3V  1感应按键  封装：DFN6（2*2超小封装）
通讯接口：直接输出，锁存(toggle)输出  低功耗模式电流2.5uA-3V
VKD233DR --- 工作电压/电流：2.4V-5.5V/1.5uA-3V  1感应按键  封装：DFN6（2*2超小封装）
通讯接口：直接输出，锁存(toggle)输出  低功耗模式电流1.5uA-3V
VKD233DG --- 工作电压/电流：2.4V-5.5V/2.5uA-3V  1感应按键  封装：DFN6（2*2超小封装）
通讯接口：直接输出，锁存(toggle)输出   低功耗模式电流2.5uA-3V
VKD233DQ --- 工作电压/电流：2.4V-5.5V/5uA-3V  1感应按键  封装：SOT23-6
通讯接口：直接输出，锁存(toggle)输出    低功耗模式电流5uA-3V
VKD233DM --- 工作电压/电流：2.4V-5.5V/5uA-3V  1感应按键  封装：SOT23-6 （开漏输出）
通讯接口：开漏输出，锁存(toggle)输出    低功耗模式电流5uA-3V
VKD232C  --- 工作电压/电流：2.4V-5.5V/2.5uA-3V   感应通道数：2  封装：SOT23-6
通讯接口：直接输出，低电平有效  固定为多键输出模式，內建稳压电路
触摸触控IC系列简介如下：
MTP触摸IC——VK36N系列抗电源辐射及手机干扰：
VK3601L  --- 工作电压/电流：2.4V-5.5V/4UA-3V3  感应通道数：1  1对1直接输出
待机电流小，抗电源及手机干扰，可通过CAP调节灵敏  封装：SOT23-6
VK36N1D --- 工作电压/电流：2.2V-5.5V/7UA-3V3  感应通道数：1  1对1直接输出
触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏封装：SOT23-6
VK36N2P --- 工作电压/电流：2.2V-5.5V/7UA-3V3  感应通道数：2    脉冲输出
触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏封装：SOT23-6
VK3602XS ---工作电压/电流：2.4V-5.5V/60UA-3V  感应通道数：2  2对2锁存输出
低功耗模式电流8uA-3V，抗电源辐射干扰，宽供电电压   封装：SOP8
VK3602K --- 工作电压/电流：2.4V-5.5V/60UA-3V   感应通道数：2   2对2直接输出
低功耗模式电流8uA-3V，抗电源辐射干扰，宽供电电压   封装：SOP8
VK36N2D --- 工作电压/电流：2.2V-5.5V/7UA-3V3  感应通道数：2   1对1直接输出
触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏封装：SOP8
VK36N3BT ---工作电压/电流：2.2V-5.5V/7UA-3V3  感应通道数：3  BCD码锁存输出
触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏  封装：SOP8
VK36N3BD ---工作电压/电流：2.2V-5.5V/7UA-3V3  感应通道数：3  BCD码直接输出
触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏  封装：SOP8
VK36N3BO ---工作电压/电流：2.2V-5.5V/7UA-3V3  感应通道数：3  BCD码开漏输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP8/DFN8（超小超薄体积）
VK36N3D --- 工作电压/电流：2.2V-5.5V/7UA-3V3  感应通道数：3  1对1直接输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N4B ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：4    BCD输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N4I---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：4    I2C输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N5D ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：5   1对1直接输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N5B ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：5    BCD输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N5I ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：5    I2C输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N6D --- 工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：6   1对1直接输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N6B ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：6    BCD输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N6I ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：6    I2C输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N7B ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：7    BCD输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N7I ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：7    I2C输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N8B ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：8    BCD输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N8I ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：8    I2C输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N9I ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：9    I2C输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N10I ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：10    I2C输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）

1-8点高灵敏度液体水位检测IC——VK36W系列
VK36W1D  ---工作电压/电流：2.2V-5.5V/10UA-3V3  1对1直接输出  水位检测通道：1
可用于不同壁厚和不同水质水位检测，抗电源/手机干扰封装：SOT23-6
备注：1. 开漏输出低电平有效  2、适合需要抗干扰性好的产品应用
VK36W2D  ---工作电压/电流：2.2V-5.5V/10UA-3V3  1对1直接输出  水位检测通道：2
可用于不同壁厚和不同水质水位检测，抗电源/手机干扰封装：SOP8
备注：1.  1对1直接输出   2、输出模式/输出电平可通过IO选择
VK36W4D  ---工作电压/电流：2.2V-5.5V/10UA-3V3  1对1直接输出  水位检测通道：4
可用于不同壁厚和不同水质水位检测，抗电源/手机干扰封装：SOP16/DFN16
备注：1.  1对1直接输出   2、输出模式/输出电平可通过IO选择
VK36W6D  ---工作电压/电流：2.2V-5.5V/10UA-3V3  1对1直接输出  水位检测通道：6
可用于不同壁厚和不同水质水位检测，抗电源/手机干扰封装：SOP16/DFN16
备注：1.  1对1直接输出    2、输出模式/输出电平可通过IO选择
VK36W8I  ---工作电压/电流：2.2V-5.5V/10UA-3V3  I2C输出    水位检测通道：8
​可用于不同壁厚和不同水质水位检测，抗电源/手机干扰封装：SOP16/DFN16
备注：1.  IIC+INT输出     2、输出模式/输出电平可通过IO选择
