认识电子管电视机高频头

haogangfu · 发表于 2021-12-15 17:55:35

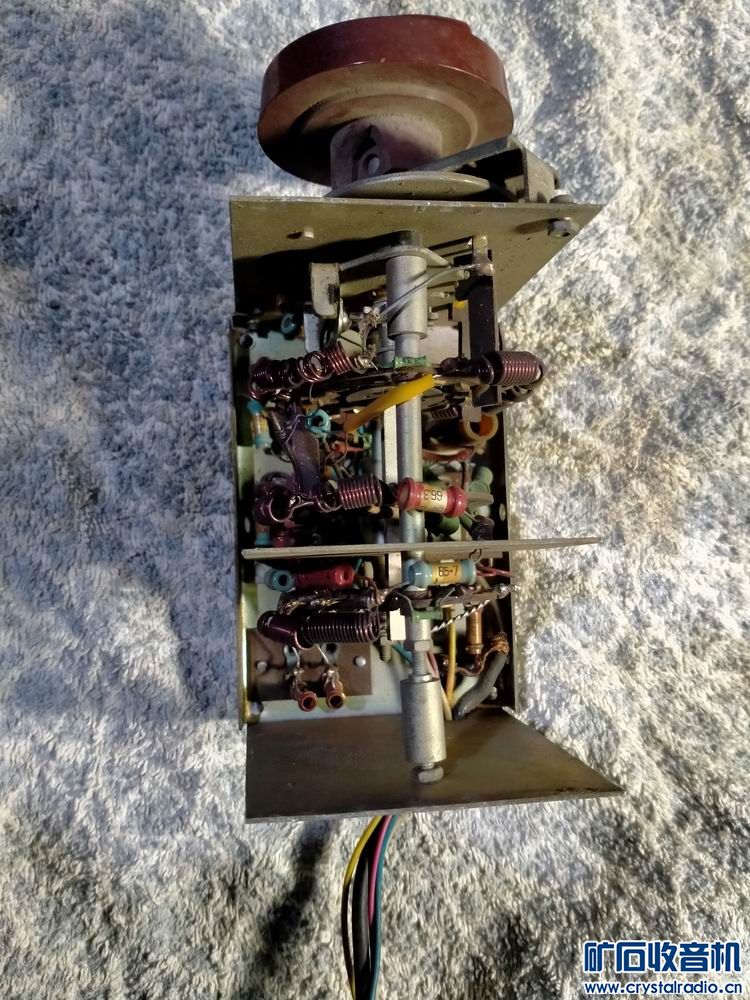

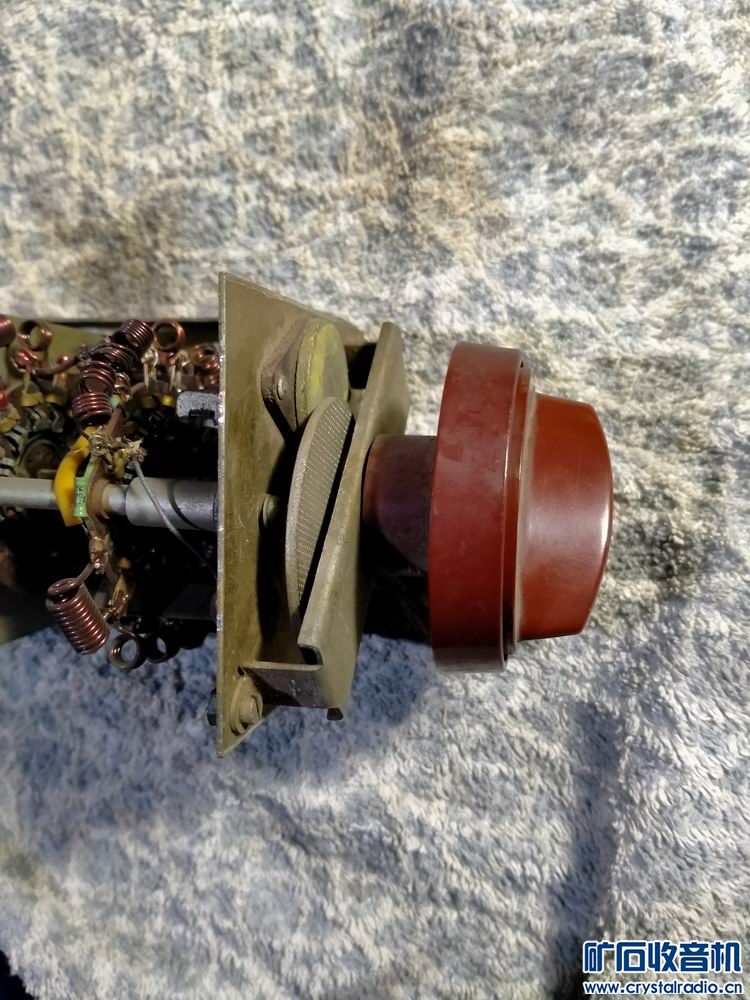

认识电子管电视机高频头
转鼓式5频道，公共微调，6N3。线路接近上海104一2。

王成虎 · 发表于 2021-12-18 07:09:48

我有个，记得是2个6N3的,今天回家看看。

yucs · 发表于 2021-12-17 11:50:43

我1974年底买的北京825-2型电视机仍然是波段开关式高频头，5个波段，那时老伴大姐家的已经用了多年的北京820型电视机高频头是12频道转鼓式的。

newstudent · 发表于 2021-12-16 21:37:03

haogangfu 发表于 2021-12-16 17:09
U头没听说过用电子管的，825-2用的是6N11,6F2

确实是我记错了。

于海旺 · 发表于 2021-12-16 16:16:15

newstudent 发表于 2021-12-16 11:45
电子管U头好像用的是6N11。

电子管电视机没有U头，6N3是五频道高频头，6N11+6F1是12频道电视机，都属于VHF频段。早期的国产晶体管电视机用的是全国联合设计KP-12高频头，后来才加有电容调节机械U头，之后是全频带电调谐高频头。

glf1978 · 发表于 2021-12-15 23:13:55

鼓轮式的，早期的电子管和晶体管电视机都是用的这种。

于海旺 · 发表于 2021-12-15 20:14:11

楼主晒的是两种电子管电视机高频头，一种是转鼓式，另波段开关式。这里替楼主上传这两种电路图（工程语言）

电工老刘 · 发表于 2021-12-15 18:56:09

跟老苏联的电子管一样..........

haogangfu · 发表于 2021-12-15 18:02:59

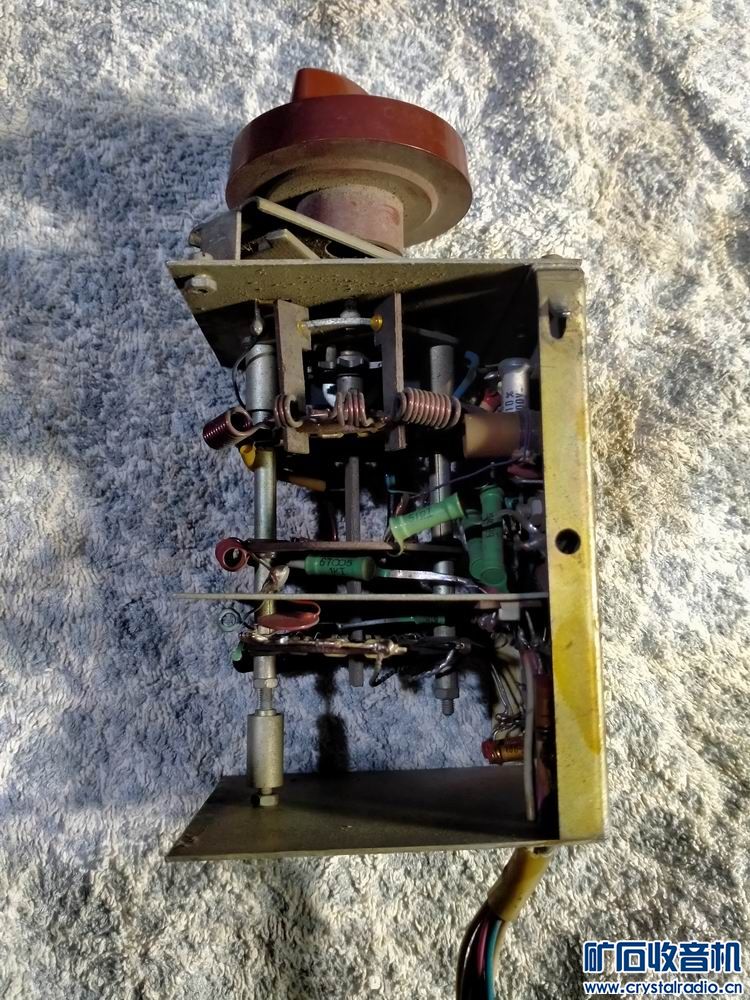

认识电子管电视机高频头A
波段开关式5频道，公共微调，6N3。

haogangfu · 发表于 2021-12-15 22:44:21

于海旺发表于 2021-12-15 20:14
楼主晒的是两种电子管电视机高频头，一种是转鼓式，另波段开关式。这里替楼主上传这两种电路图（工程语言） ...

此图在中央广播事业局，北京服务部编写的《电视机原理与维修》上有呈现。南京邮电学院教育革命组编写的《黑白电视接收机修理与调测》一书中也有类似的线路图。

ywmxyz · 发表于 2021-12-15 23:41:26

本帖最后由 ywmxyz 于 2021-12-15 23:48 编辑

于海旺发表于 2021-12-15 20:14
楼主晒的是两种电子管电视机高频头，一种是转鼓式，另波段开关式。这里替楼主上传这两种电路图（工程语言） ...

电子管电视机高频头

于海旺 · 发表于 2021-12-16 11:33:22

ywmxyz 发表于 2021-12-15 23:41
电子管电视机高频头

老朋友，你的图很清晰

，是电子版的了，我只有纸版，看看就可以了。以后下载资料会麻烦你的。

lh-bob · 发表于 2021-12-16 11:37:36

提示: 作者被禁止或删除内容自动屏蔽

newstudent · 发表于 2021-12-16 11:45:11

电子管U头好像用的是6N11。

haogangfu · 发表于 2021-12-16 17:09:39

newstudent 发表于 2021-12-16 11:45
电子管U头好像用的是6N11。

U头没听说过用电子管的，825-2用的是6N11,6F2

newstudent · 发表于 2021-12-16 21:36:42

于海旺发表于 2021-12-16 16:16
电子管电视机没有U头，6N3是五频道高频头，6N11+6F1是12频道电视机，都属于VHF频段。早期的国产晶体管电 ...

感谢科普。
