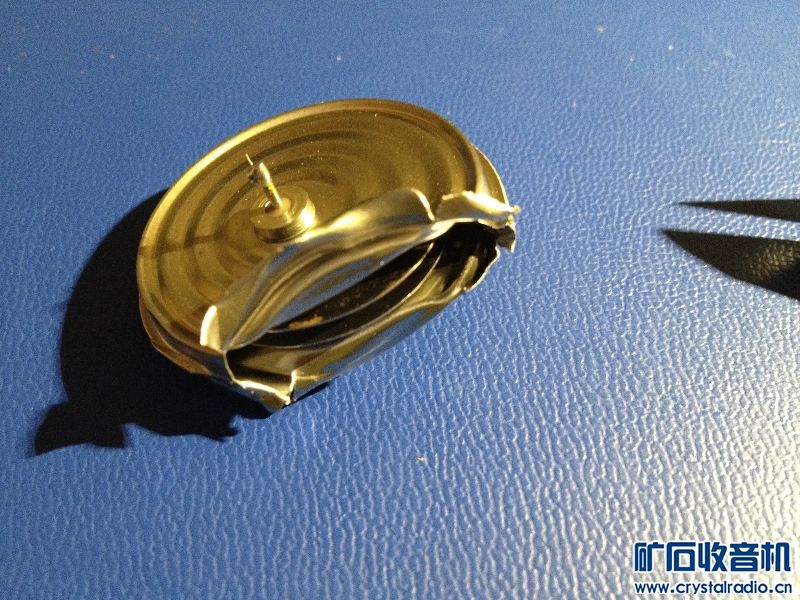

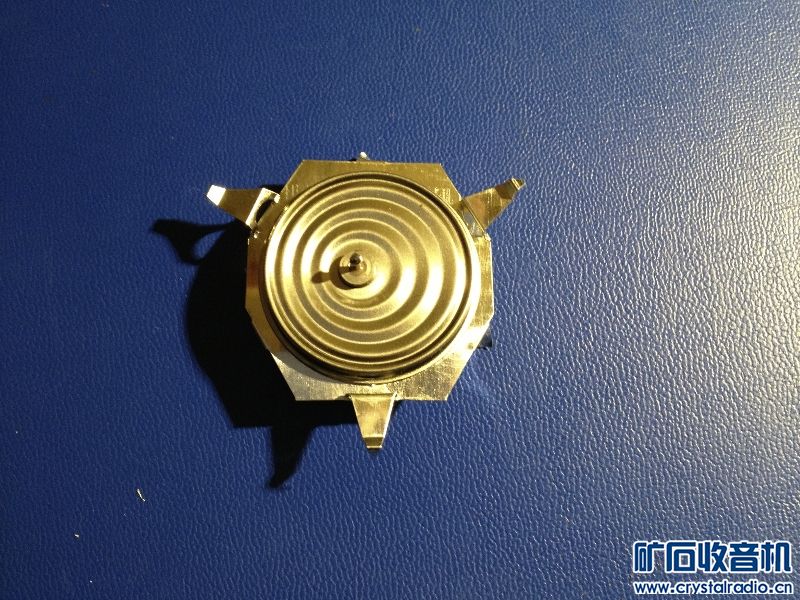

一个电子探空仪的零件

ywmxyz · 发表于 2021-11-28 00:07:20

本帖最后由 ywmxyz 于 2021-11-28 00:48 编辑

盒子是真空的, 气压的变化转换为电容的变化, 然后------编码------传到地面接收机-----

鲸音 · 发表于 2021-11-28 01:22:16

只知道这种鼓状元件是测量气压的东西，但是具体原理不太清楚。

buick5000 · 发表于 2021-11-28 07:16:32

能当蚊香座

swp · 发表于 2021-11-28 07:53:56

你拆可惜了，单独拆出膜盒来用机械放大位移后就是个很好的家用气压计

KDX · 发表于 2021-11-28 13:10:58

应该是个膜盒式位移传感器，弹性膜盒在气压改变时产生弹性变形，驱动铁心，铁心在位移检测线圈或霍尔元件内位移被检测变成模拟信号输出，或可驱动一个微动开关作位式输出
图中可见铁心，但未见检测线圈或霍尔元件或微动开关

焦流生 · 发表于 2021-11-28 13:47:12

KDX 发表于 2021-11-28 13:10
应该是个膜盒式位移传感器，弹性膜盒在气压改变时产生弹性变形，驱动铁心，铁心在位移检测线圈或霍尔元件内 ...

图中看是电容式。

真空盒膜片随气压变动，带动里面圆盘位移，两圆盘距离变动，电容变化。导出的电容线在中间，与外壳有绝缘白色介质。

如果是机械式不须绝缘。

KDX · 发表于 2021-11-28 13:53:30

焦流生发表于 2021-11-28 13:47
图中看是电容式。

真空盒膜片随气压变动，带动里面圆盘位移，两圆盘距离变动，电容变化。导出的电容线 ...

坛友说的很有道理，能看到电容传感器引出线就更好了

liuxuejun · 发表于 2021-11-28 19:06:59

进来开开眼界，多谢分享。

焦流生 · 发表于 2021-11-28 21:16:53

KDX 发表于 2021-11-28 13:53
坛友说的很有道理，能看到电容传感器引出线就更好了

然后，此电容参与一个震荡电路，震荡频率随电容变化而变化，再用滤波电路分出几个档次，触发几个不同信号，表示不同的气压范围，发射给地面接收。我想象的，胡说。

遂宁黄玉安 · 发表于 2021-11-30 16:30:47

做工还不错

天蓝蓝海蓝蓝 · 发表于 2021-11-30 21:21:21

6楼说的对，是一个真空膜盒，利用大气压的大小进行收缩来检测高度，实现对物体高度的检测。

wanfeng395 · 发表于 2023-4-11 14:54:40

好玩的东西真多
