线圈电感量的计算公式

girlexplorer

这是空心线圈的电感量计算公式。
公式推导很简单，这里老衲就不推导了。

如果线圈套在磁棒上，电感量要乘以磁棒的磁导率。
中波磁棒磁导率大概在10~40之间，磁棒两边磁导率小，中间大。

空心线圈若套在磁芯上，也要乘以磁芯磁导率，大概是3~7。

个人浅见，不一定准，不作参考。

-------------------

补充一下，长度L是绕好后的线圈长度，不是铜线的总长度。

另外，线圈半径R是线圈外径、中经、还是内径，老衲不知，没人能知。
所有电感计算软件和教材上都没明说是哪个半径。
感觉应该用内径，但大多用中经，外径多半不是。

哪位有超高精度电感表的，可以试验，用很粗的铜线绕一个线圈，看看测量结果和哪个半径吻合。thanks




补充内容 (2021-11-8 20:08):
线圈越细长，计算就越准。例如，计算中波磁棒线圈，调频RF线圈、调频本振线圈、调频BPF线圈，很准，准确度>99%。
当线圈扁平时，开始出现误差。当R=10*L时，也就是线圈像饼干一样扁平时，计算误差为20%。

补充内容 (2022-3-25 14:06):
线圈套在中波磁棒或短波磁棒上的电感量计算公式如下：
http://www.crystalradio.cn/forum ... =1994297&extra=

jetluo

中文的
http://www.elecfans.com/tools/luoxuanxianquandiangan.html

xlk

长度L =60mm
匝数N=13
铜线直径=2.5mm
线圈半径  R（外径）=9.5mm
               R（中径）=8.25mm
               R（内径）=7mm

电感量计算结果：  外径数据计算=0.8766uH
                          中径数据计算=0.672155763uH
                          内径数据计算=0.492113725uH
看测试，好像更加接近用中径计算的结果。

李友明

线圈的长度是指绕好的还是没有绕好的？绕好了不怎么好弄啊，比如绕好了5T空心电感，那我还要拉直量长度？

changwanren

李友明 发表于 2021-11-8 18:29
线圈的长度是指绕好的还是没有绕好的？绕好了不怎么好弄啊，比如绕好了5T空心电感，那我还要拉直量长度？

是线圈的长度又不是线圈导线的长度，用不着拉直。下列计算方法精度能做到小于5%，这个我测量过，能够达到小于5%。

jkyds2011

changwanren 发表于 2021-11-8 18:44
是线圈的长度又不是线圈导线的长度，用不着拉直。下列计算方法精度能做到小于5%，这个我测量过，能够达到 ...

老师好 ！！你这本是什么书，本菜鸟一直想补电感计算类的知识，无奈不知道找什么书籍！！

changwanren

jkyds2011 发表于 2021-11-8 19:04
老师好 ！！你这本是什么书，本菜鸟一直想补电感计算类的知识，无奈不知道找什么书籍！！

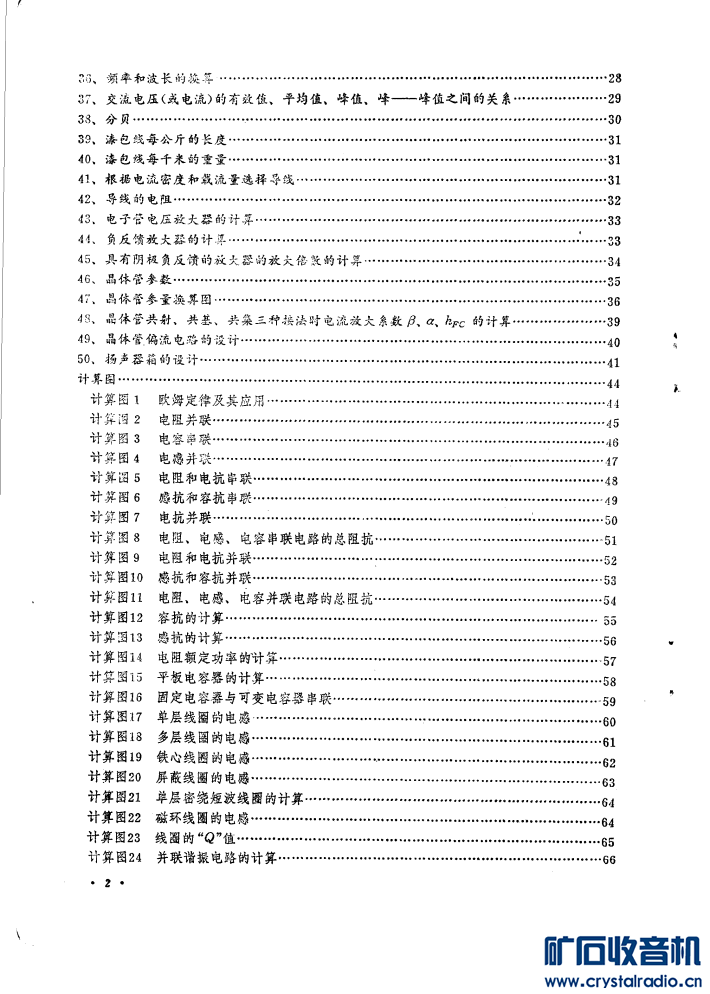

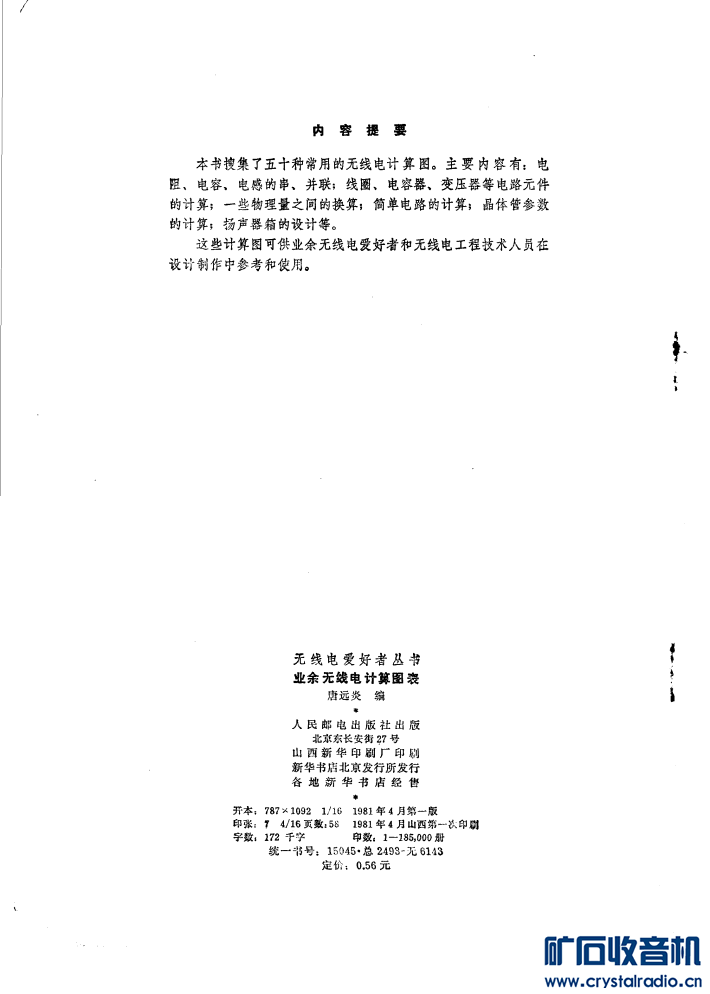

此书是无线电爱好者丛书中的《业余无线电计算图表》一书，在80年代初期买的。

jkyds2011

changwanren 发表于 2021-11-8 19:17
此书是无线电爱好者丛书中的《业余无线电计算图表》一书，在80年代初期买的。

谢谢告知！！

ywmxyz

jkyds2011 发表于 2021-11-8 19:04
老师好 ！！你这本是什么书，本菜鸟一直想补电感计算类的知识，无奈不知道找什么书籍！！

《业余无线电计算图表》

ztzp

这一套书我有几十本，这本没有。

xlk

测不准，数值一直在变

girlexplorer

xlk 发表于 2021-11-8 21:16
长度L =60mm
匝数N=13
铜线直径=2.5mm

谢谢。

网上各种计算公式、软件大同小异，无论用半径计算，还是用直径计算，都面临是用外径、中径、还是内径的问题。
用不同的直径计算出来的结果，相差很大。

看样子，应该用中径，略偏向一点内径了。

玩机的最大乐趣在于试验。

顽童50

现在网上有在线计算器，找找看。

MF35_

xlk 发表于 2021-11-8 20:11
测不准，数值一直在变

这已经很准了，电桥测量小阻抗和大阻抗时精度严重下降，而且你那两根线那么长，测量的时候抖啊抖的，几十nH的变化量很正常，你用夹具的话就会好很多

jkyds2011

xlk 发表于 2021-11-8 20:11
测不准，数值一直在变

谢谢解惑！！一直不知道怎么计算！！
