求红灯753硅管收音机电路图

电子迷80 · 发表于 2021-10-16 21:24:24

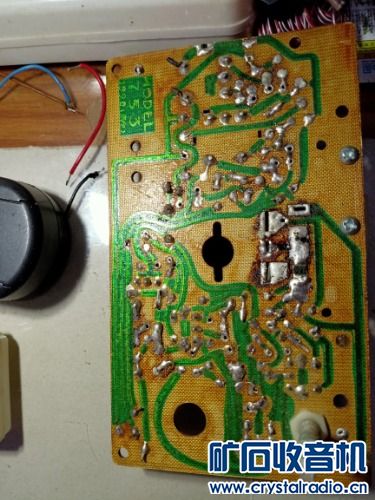

有一个红灯753线路板，青教版，前硅后锗，缺少部分元件，想把它复原，没有找到线路图，在这里求助各位，感谢！

xzg31 · 发表于 2021-10-16 21:59:41

前面也是锗管呀，3AG1类的

鸿渐哥 · 发表于 2021-10-16 22:04:37

图纸不一定有，拍个实物图？

海洋DZ · 发表于 2021-10-16 22:08:32

本帖最后由海洋DZ 于 2021-10-16 22:11 编辑

你这个板子应该都是锗管的吧。

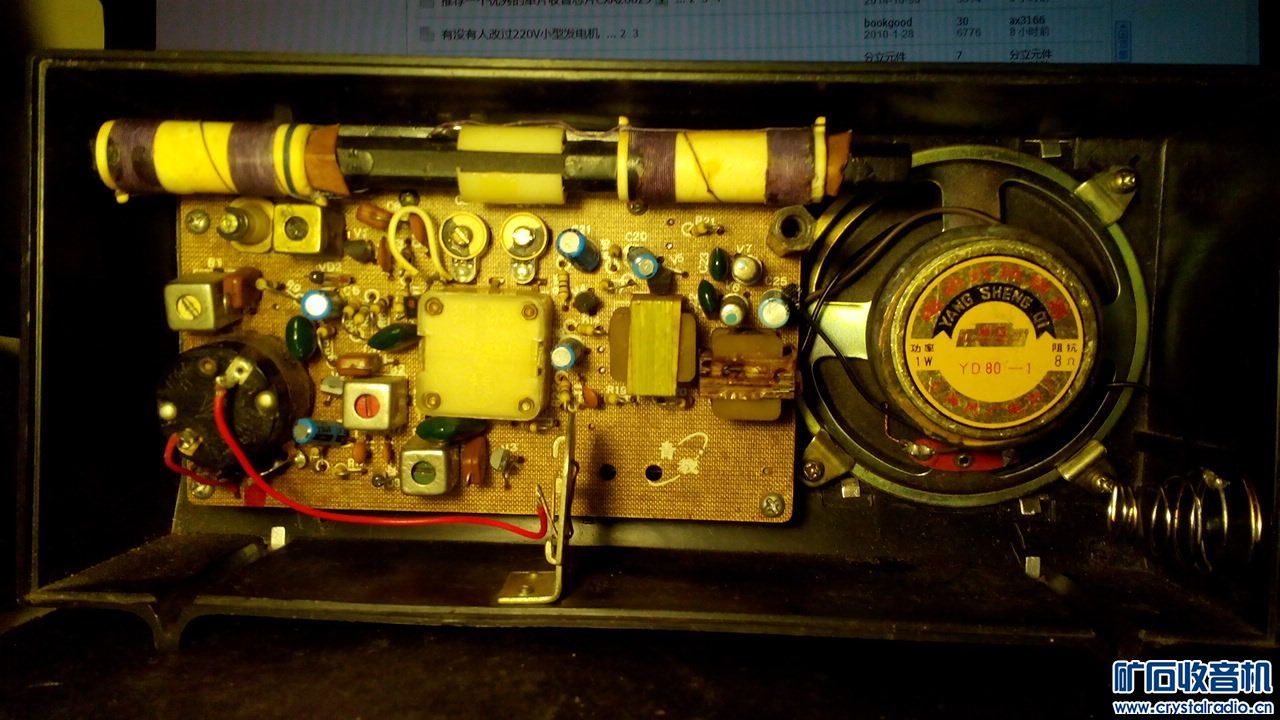

也不对，这个实物图貌似硅锗管混合的。

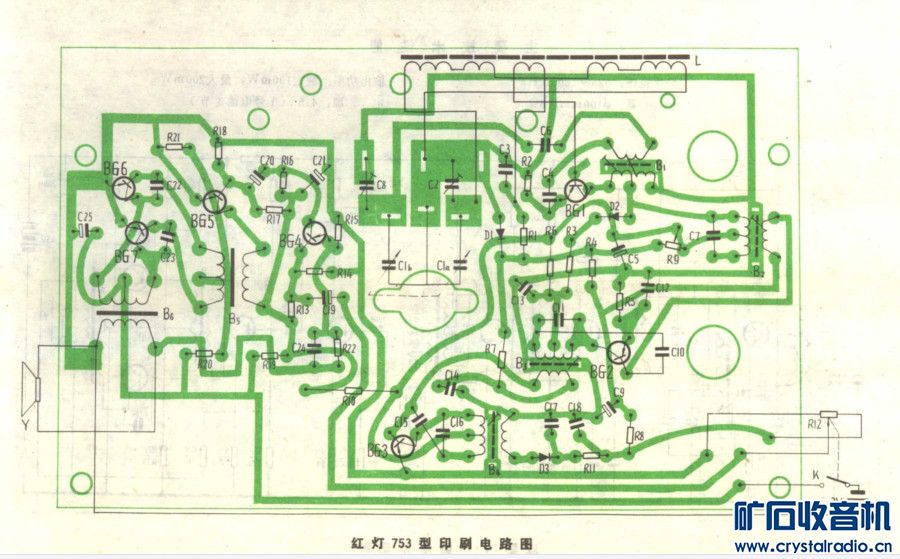

这个是全锗管的图纸。

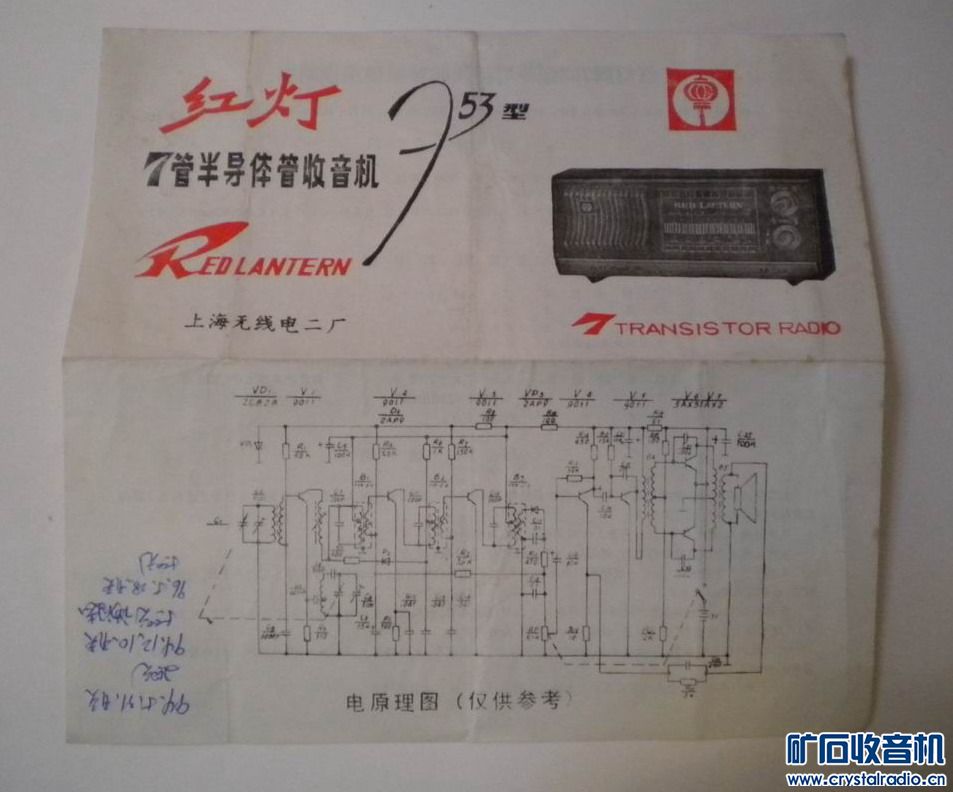

红灯753电路图 - 副本.jpg

电子迷80 · 发表于 2021-10-16 22:21:35

xzg31 发表于 2021-10-16 21:59
前面也是锗管呀，3AG1类的

前面是硅管的

电子迷80 · 发表于 2021-10-16 22:22:29

鸿渐哥发表于 2021-10-16 22:04
图纸不一定有，拍个实物图？

实物图看不清阻容参数

电子迷80 · 发表于 2021-10-16 22:25:24

海洋DZ 发表于 2021-10-16 22:08
你这个板子应该都是锗管的吧。
也不对，这个实物图貌似硅锗管混合的。

谢谢！这个板子前面几个是硅管。

海洋DZ · 发表于 2021-10-16 22:39:46

本帖最后由海洋DZ 于 2021-10-16 22:42 编辑

电子迷80 发表于 2021-10-16 22:25
谢谢！这个板子前面几个是硅管。

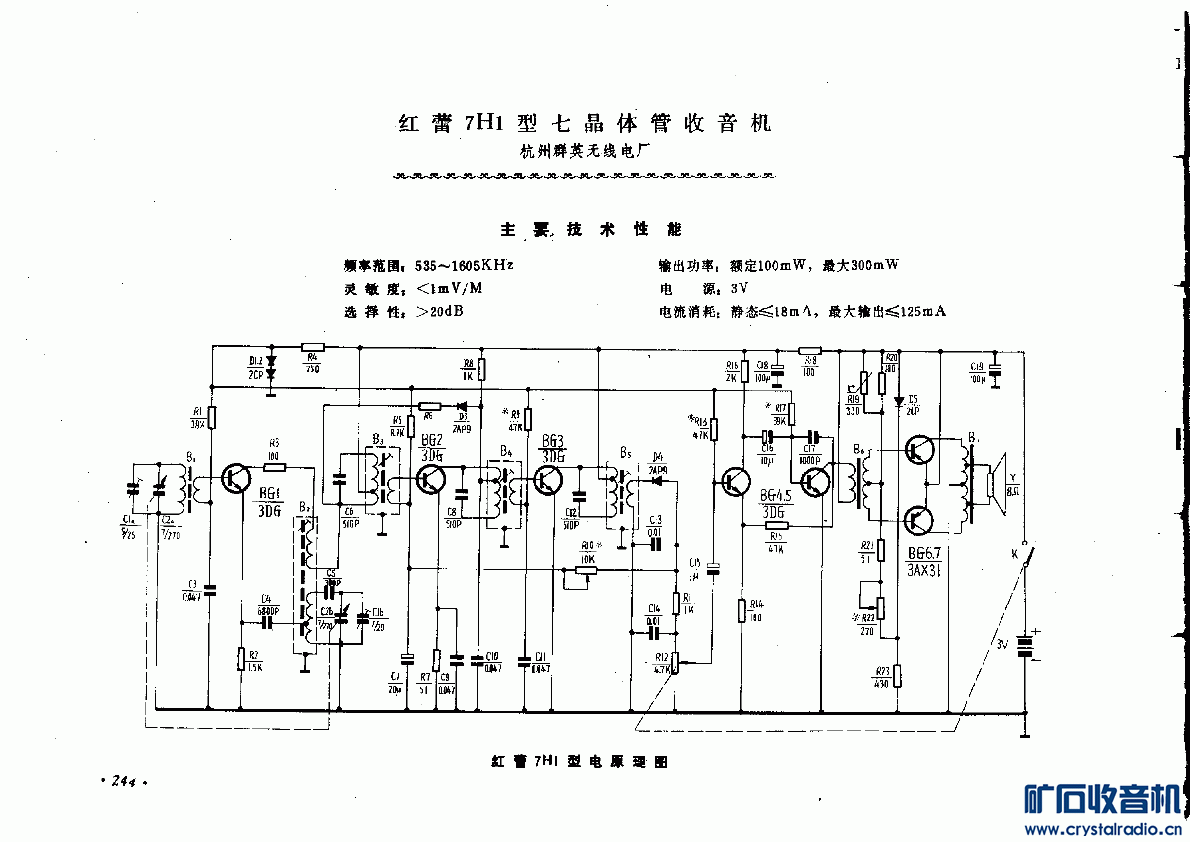

有坛友分享过这个图纸，说是与后期的753比较接近：

电子迷80 · 发表于 2021-10-17 07:43:11

海洋DZ 发表于 2021-10-16 22:39
有坛友分享过这个图纸，说是与后期的753比较接近：

我对照一下，感谢了！

电子迷80 · 发表于 2021-10-17 07:49:38

难道这个青教版硅管收音机出厂时没有附带线路图？

纳米电容 · 发表于 2021-10-17 08:21:22

发一张大图，不知有没有用？

海洋DZ · 发表于 2021-10-17 14:35:01

本帖最后由海洋DZ 于 2021-10-17 14:37 编辑

电子迷80 发表于 2021-10-17 07:49
难道这个青教版硅管收音机出厂时没有附带线路图？

这份图纸对的，可惜清晰度不足！

电子迷80 · 发表于 2021-10-18 00:03:22

纳米电容发表于 2021-10-17 08:21
发一张大图，不知有没有用？

非常感谢！很有参考价值。

电子迷80 · 发表于 2021-10-18 00:04:28

纳米电容发表于 2021-10-17 08:21
发一张大图，不知有没有用？

很有参考价值，非常感谢！

电子迷80 · 发表于 2021-10-18 00:09:02

海洋DZ 发表于 2021-10-17 14:35
这份图纸对的，可惜清晰度不足！

感谢！感谢！
