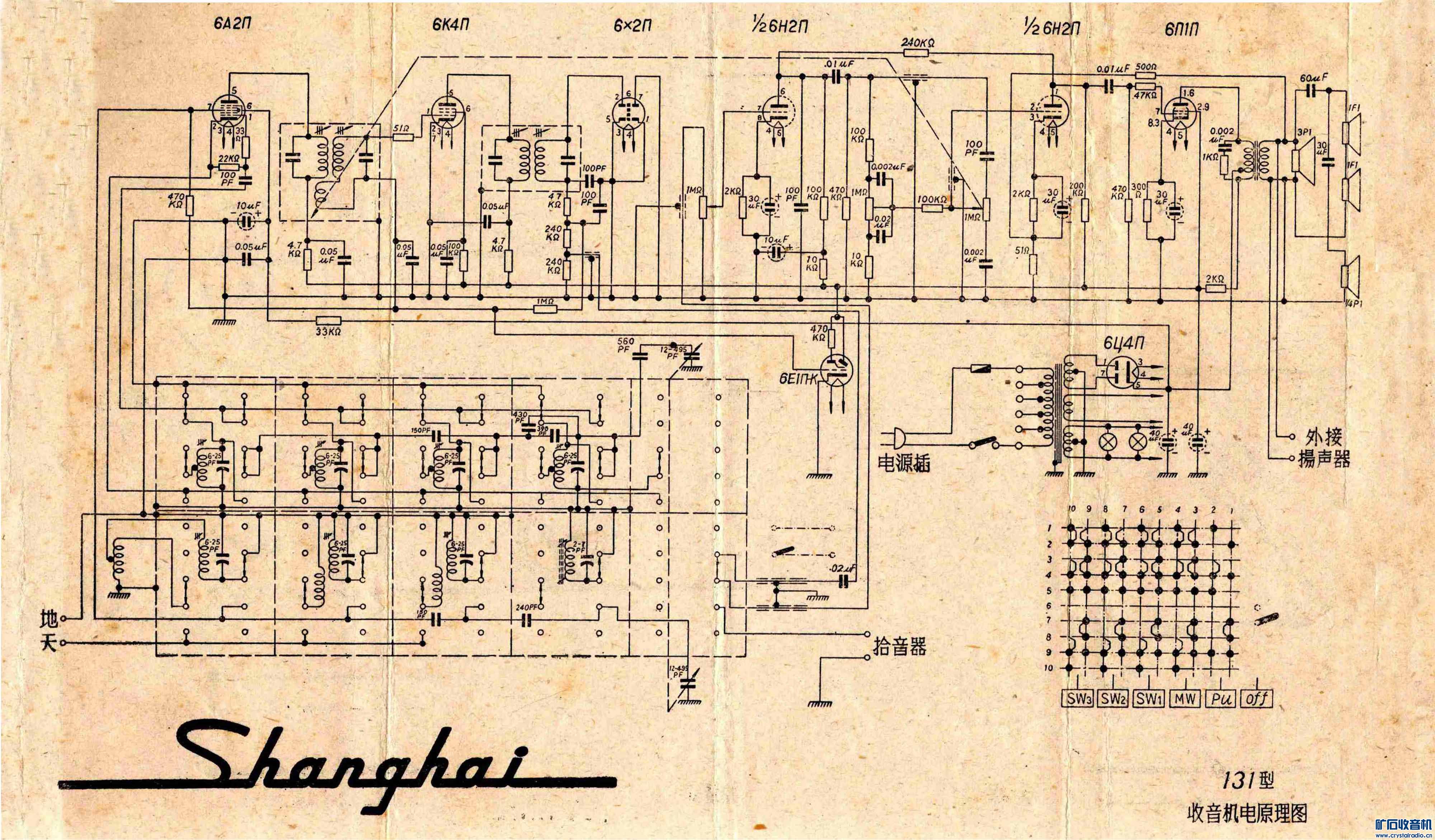

上海131随机电路图

wepool · 发表于 2021-9-30 16:48:09

本帖最后由 wepool 于 2021-9-30 17:17 编辑

于海旺 · 发表于 2021-9-30 18:28:48

这个清晰些。EM80以后被6E1П取代。

fzh547611 · 发表于 2021-9-30 18:30:55

这图够大，很清楚，感谢分享！

wanhai · 发表于 2021-9-30 20:35:31

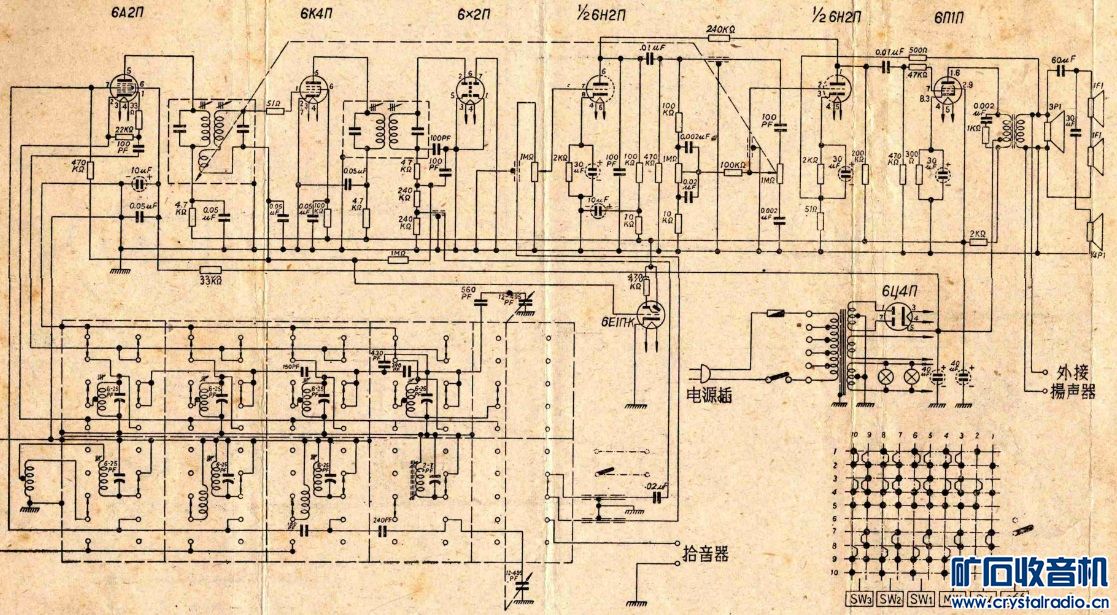

把楼主的图拼接了一下


zhouz · 发表于 2021-9-30 22:41:09

那时候的人画图真的很用功

jmpzd · 发表于 2021-10-2 19:54:43

我来把两张图片整合在一起

lf1286 · 发表于 2021-10-2 20:54:53

好资料，以前家里还有给电子管的机器。

灿星 · 发表于 2021-10-5 13:57:38

收了，谢谢！脚底下就是个131!

海河 · 发表于 2021-10-6 20:27:59

四楼六楼都是P图高手
