两台当年爱好者的作品

yinekp · 发表于 2021-9-21 14:39:46

----两台当年爱好者的作品----

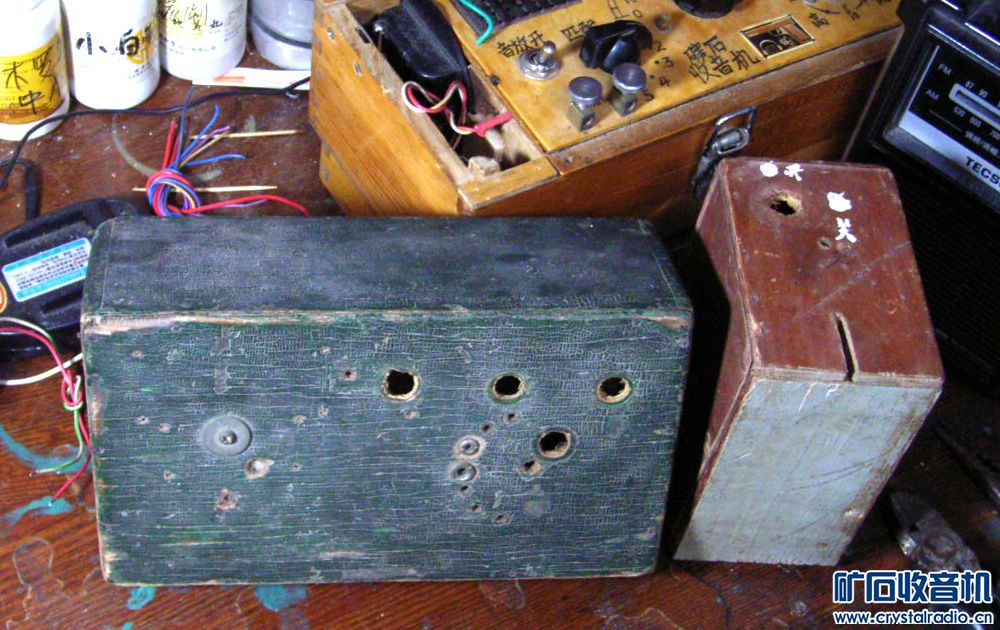

年近75，为到了天国免招还被儿子唤做“捡破烂的老东西”，开始清理收藏。这不，
找出了多年前购于大柳树的两件藏品。这两件藏品我这年岁的坛友大概都不陌生，
甚至可能亲手制作过。
一件是在那个盛行自制音响的年代，自制的音频功放，用了成品的印刷电路板。
外壳应当是原用于矿石收音机的，留到现在也算文物了，可惜了的，虽然可以理解。

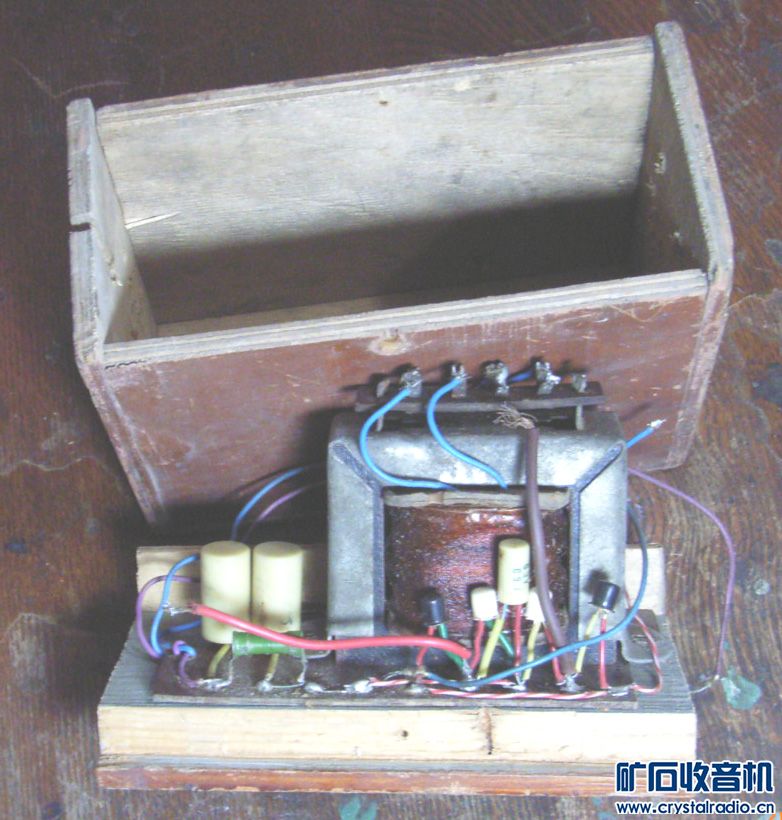

还有一件是一台自制整流电源，整流管用的是一个PN结完好的废品三极管。
两件作品虽然破旧，却令人触景生情，浮想联翩，故处理前向坛友们展示一番。

jstzszl · 发表于 2021-9-21 14:53:01

这是当年在制作高传真扩音机时的一个经典电路！5至十W左右！我也做过！如图

轻骑漫步者 · 发表于 2021-9-21 14:47:12

年代应该是80年代。

chllc · 发表于 2021-9-21 14:51:38

矿石机糟蹋了，改了功放

chllc · 发表于 2021-9-21 14:53:00

第二图，电源，用废3DG6整流，估计电流100MA以下，不过收音机也够了

yinekp · 发表于 2021-9-21 14:57:21

jstzszl 发表于 2021-9-21 14:53
这是当年在制作高传真扩音机时的一个经典电路！5至十W左右！我也做过！如图

已下载，多谢了！

老农夫 · 发表于 2021-9-21 15:37:46

这个OCL散件我也做过，买散件大概16元，OTL的13元。

3042775020 · 发表于 2021-9-21 17:07:10

从那个年代过来的人都有印象，勾起一段尘封的记忆。

shzx123 · 发表于 2021-9-21 18:00:32

看了楼主的作品，颇有感触，自己以前也折腾了一阵子音响。

liuxuejun · 发表于 2021-9-21 19:38:50

当年很精典的电路方案。

danjiqinghuai · 发表于 2021-9-21 19:53:30

满满的回忆

北方以北 · 发表于 2021-9-21 23:13:37

带22线金手指那个OCL板子用过瓦房店的，输入电容是0.047或者是0.022的不换掉完全没有低音，输入级受广播干扰严重经常听到省台广播，中等音量还会干扰黑白电视，电视屏幕会有横条干扰。

奇异01 · 发表于 2021-9-22 10:20:08

这个电路应该大部分人都做过

副领事 · 发表于 2021-9-22 12:39:32

提示: 作者被禁止或删除内容自动屏蔽

放映机的 · 发表于 2021-9-22 13:25:43

我当年依葫芦画瓢做过一些天线放大器，9018加一只十字架样的有点想贴片安装的管子好像叫做2355还是2235来着，十来年不碰维修，唉，管子名字都记不得了，用于接收几十公里外的市里发射台差转台和隔壁县的发射台差转台节目
