CS5265 demoboard 参考电路|TYPEC 转HDMI2.0转接器参考电路

QQ1176845380

                                          CS5265 demoboard 参考电路|TYPEC 转HDMI2.0转接器参考电路
    CS5265是Type-C转HDMI2.0转换器方案芯片。CS5265的DP/eDP接收器符合DisplayPort规范1.3和嵌入式DisplayPort（eDP）规范版本1.4。CS5265该芯片集成了内部HDCP密钥，支持HDCP 2.2规范。在设备的接收器块中，支持四个DisplayPort主链路输入，数据速率为1.62Gbps、2.7Gbps或5.4Gbps，并将输入信号转换为HDMI输出，最高可达4Kx2k@60Hz.
CS5265参数：

符合USB Type C标准上的DisplayPort备用模式

符合DisplayPort规范1.3版和嵌入式DisplayPort（eDP）规范1.4版

以1.62Gbps、2.7Gbps（HBR）或5.4Gbps（HBR2）链路速率支持多达4条主链路

支持的DP\U BR信令模式

支持用于补偿输入信号衰减的可编程DisplayPort接收器均衡

支持扩频时钟（去扩频）以降低EMI

HDMI发射机符合HDMI规范2.0版和DVI规范1.0版

HDMI发射机支持高达6.0Gbps的数据速率进行视频定时4Kx2K@60Hz

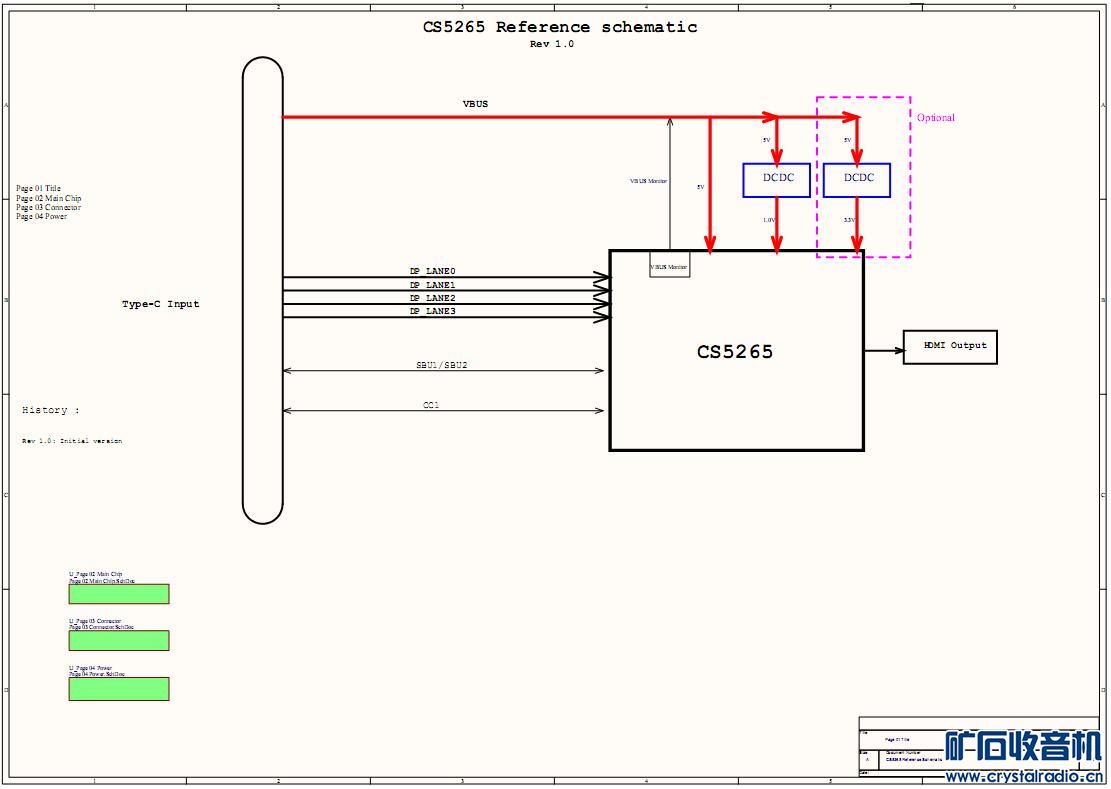

CS5265 Type-C转HDMI2.0 DEMOBOARD 如下：


CS5266  DEMOBOARD 设计参考电路如下：

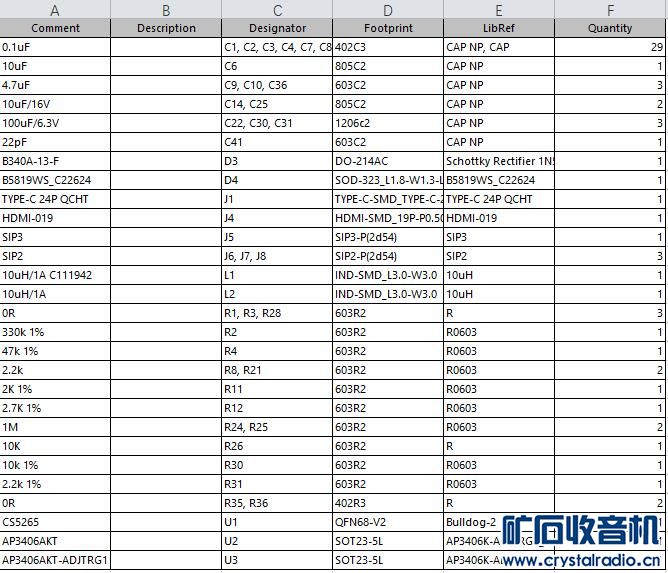

CS5266 demoboard 以上PCB的BOM表如下：
