有没有大佬改过这几款电源？凤凰西门子佳乐明纬

雨夜江南 · 发表于 2021-7-25 15:04:55

初学小白一枚，最近想学习单片机和电子电路知识，缺少一个可调电源，手头正好有几款电源，也不想再花钱买了，改成5-24V，0-10A输出可调就可以了，奈何看不懂电路，求教大佬有没有改装方案？

电源型号是
佳乐SPD24240、明纬RS-100-R3、菲尼克斯Quint-PS-100-240AC/24DC/10、西门子SITOP 6EP1334-3BA00

全家福

菲尼克斯拆开了，里面的电路完全看不懂。。。

菲尼克斯拆机

菲尼克斯拆机1

菲尼克斯芯片

有没有大佬可以给个方案？

美人鱼999 · 发表于 2021-7-25 16:11:50

本帖最后由美人鱼999 于 2021-7-25 16:13 编辑

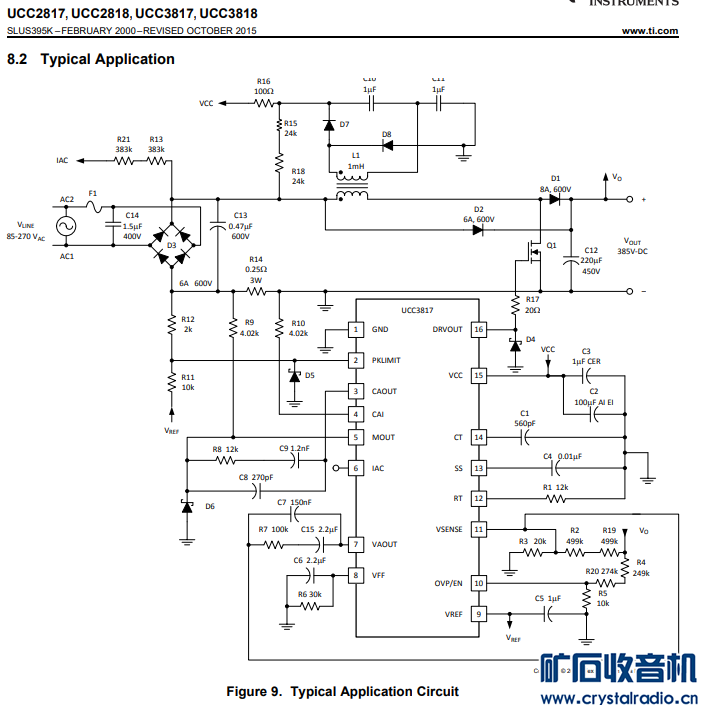

美人鱼999 · 发表于 2021-7-25 16:15:18

美人鱼999 发表于 2021-7-25 16:11

xljxlj · 发表于 2021-7-25 17:39:11

24v输出的模块，加上降压模块，很方便，这种电源不建议改，保护之类牵扯太多，变压器之类不匹配可能会炸，那种山寨垃圾电源或者一般般的通用方案的容易改

雨夜江南 · 发表于 2021-7-26 23:37:02

本帖最后由雨夜江南于 2021-7-26 23:39 编辑

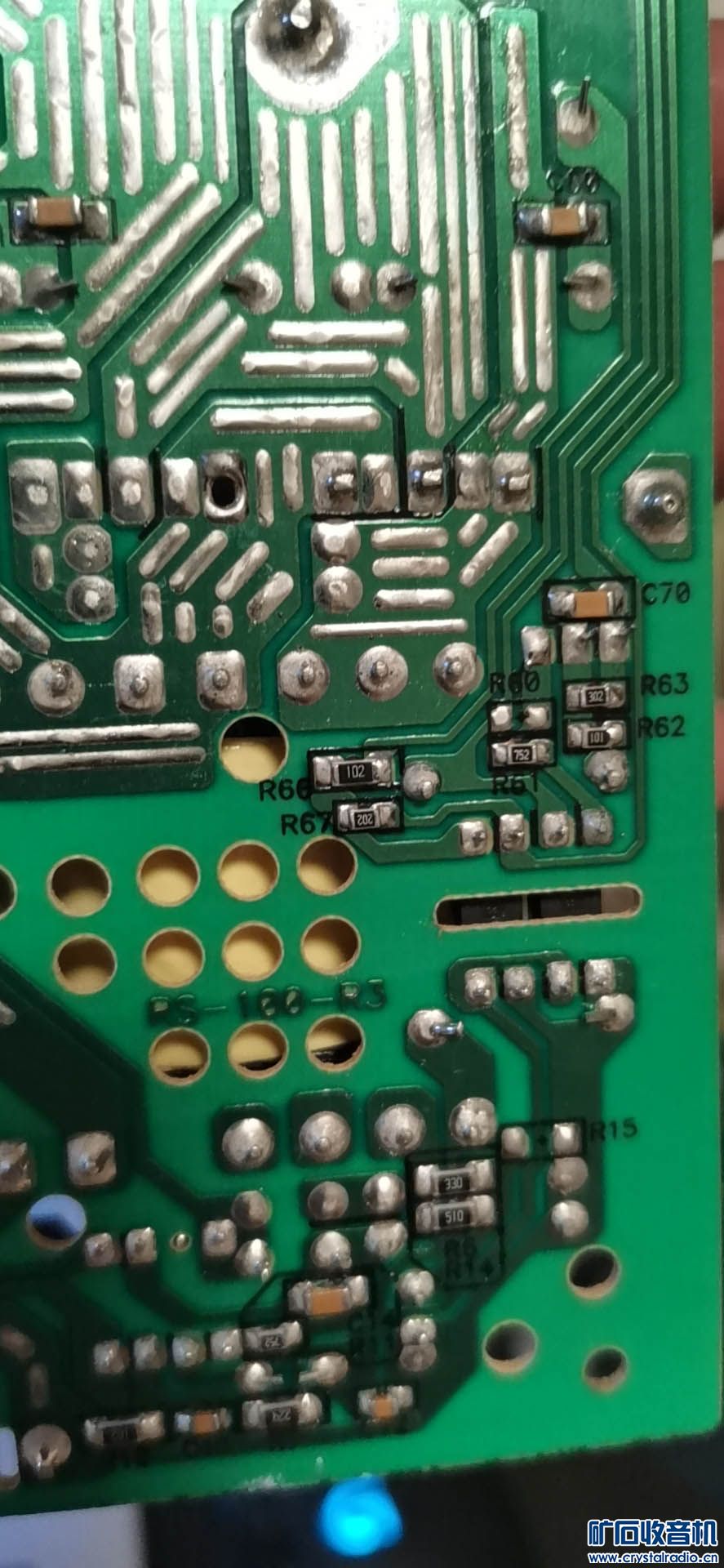

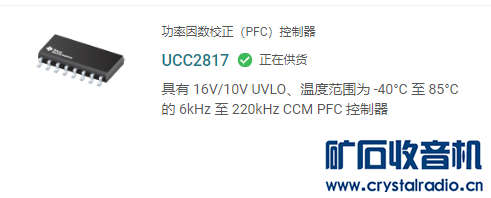

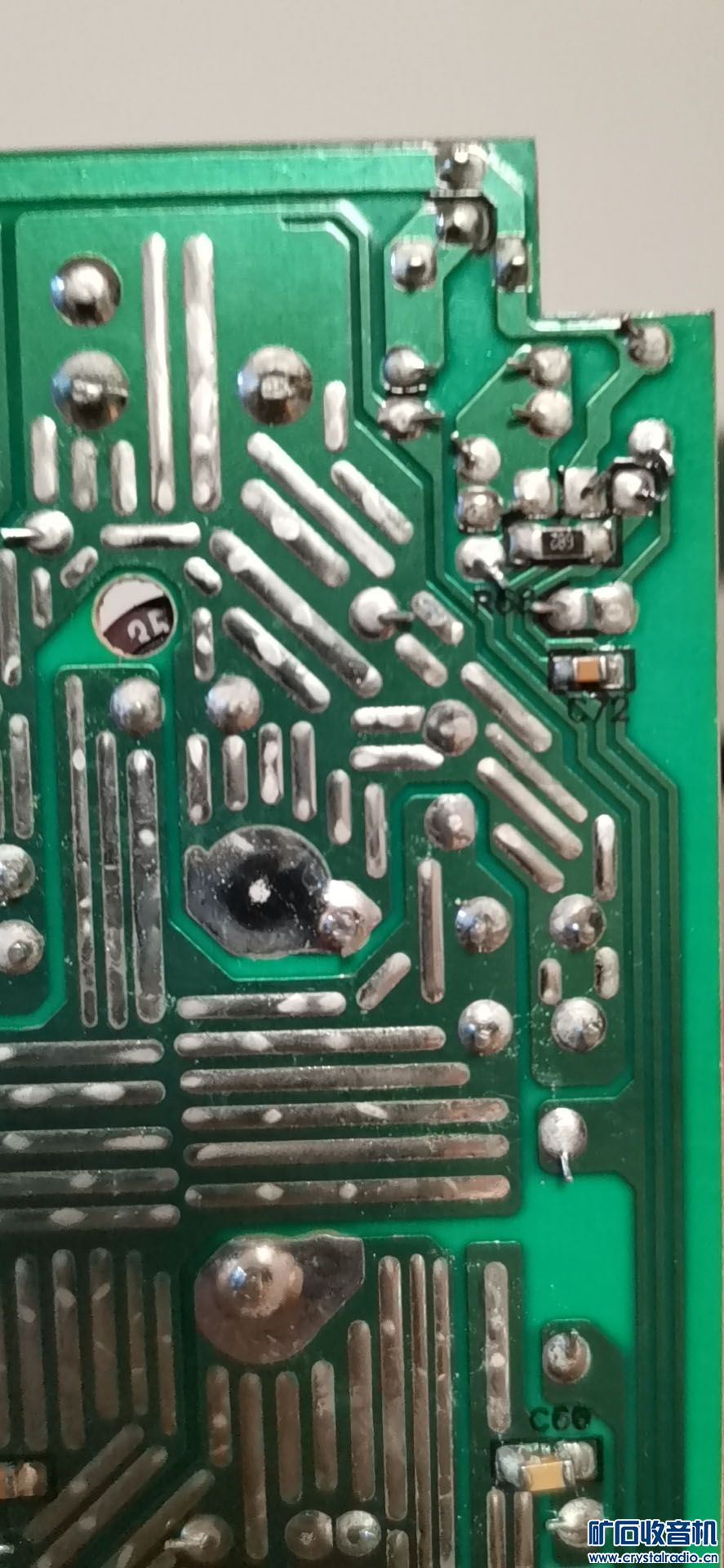

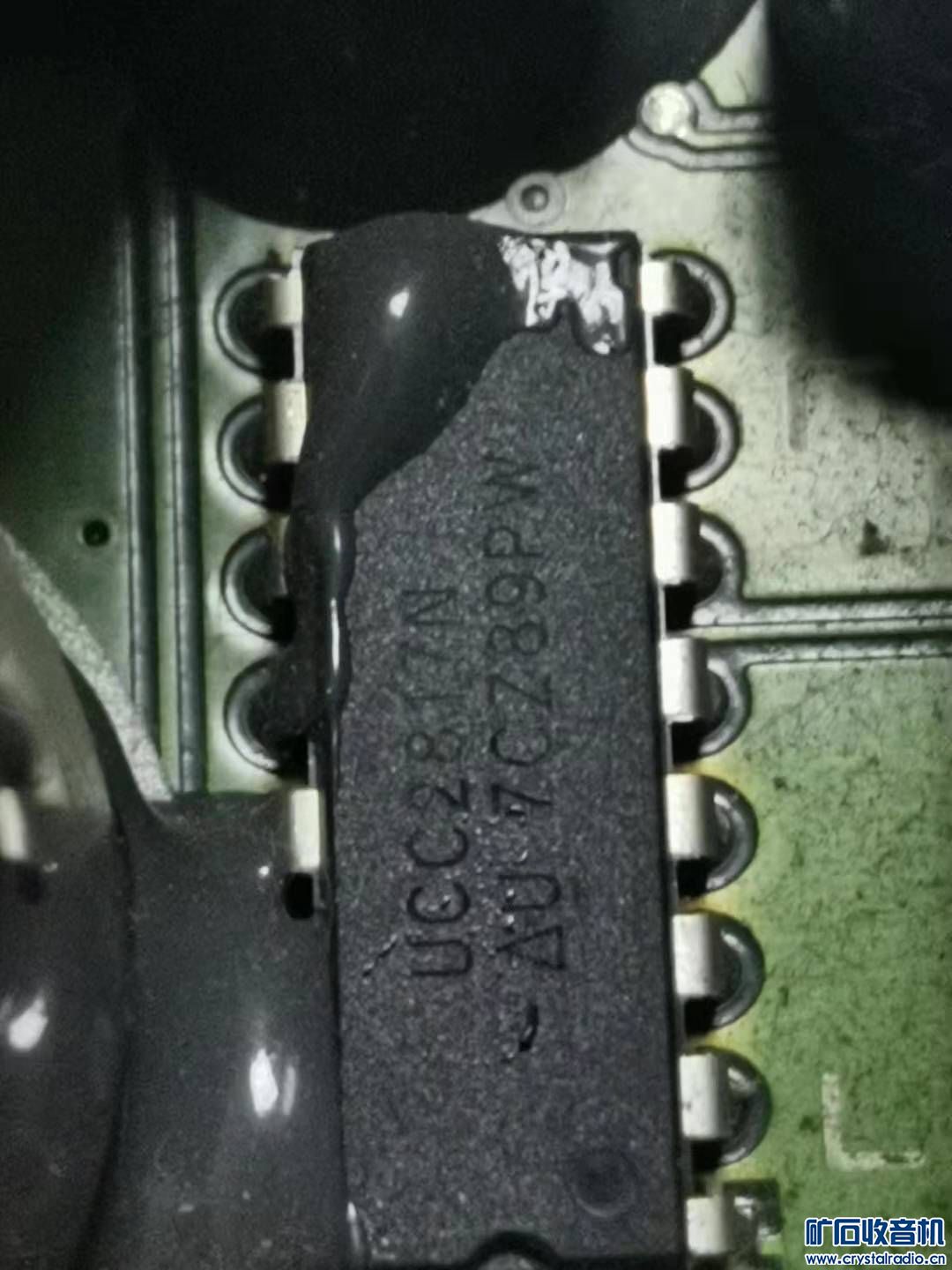

电路太复杂了，最后还是决定用这个明纬的电源练练手，0-30V，0-3A可调基本就够学习使用了，请大佬帮看看这个芯片，不是传统的494，是1203P60，网上基本都是494改的，改动方案全不能用，麻烦大佬给个方案，谢谢了！

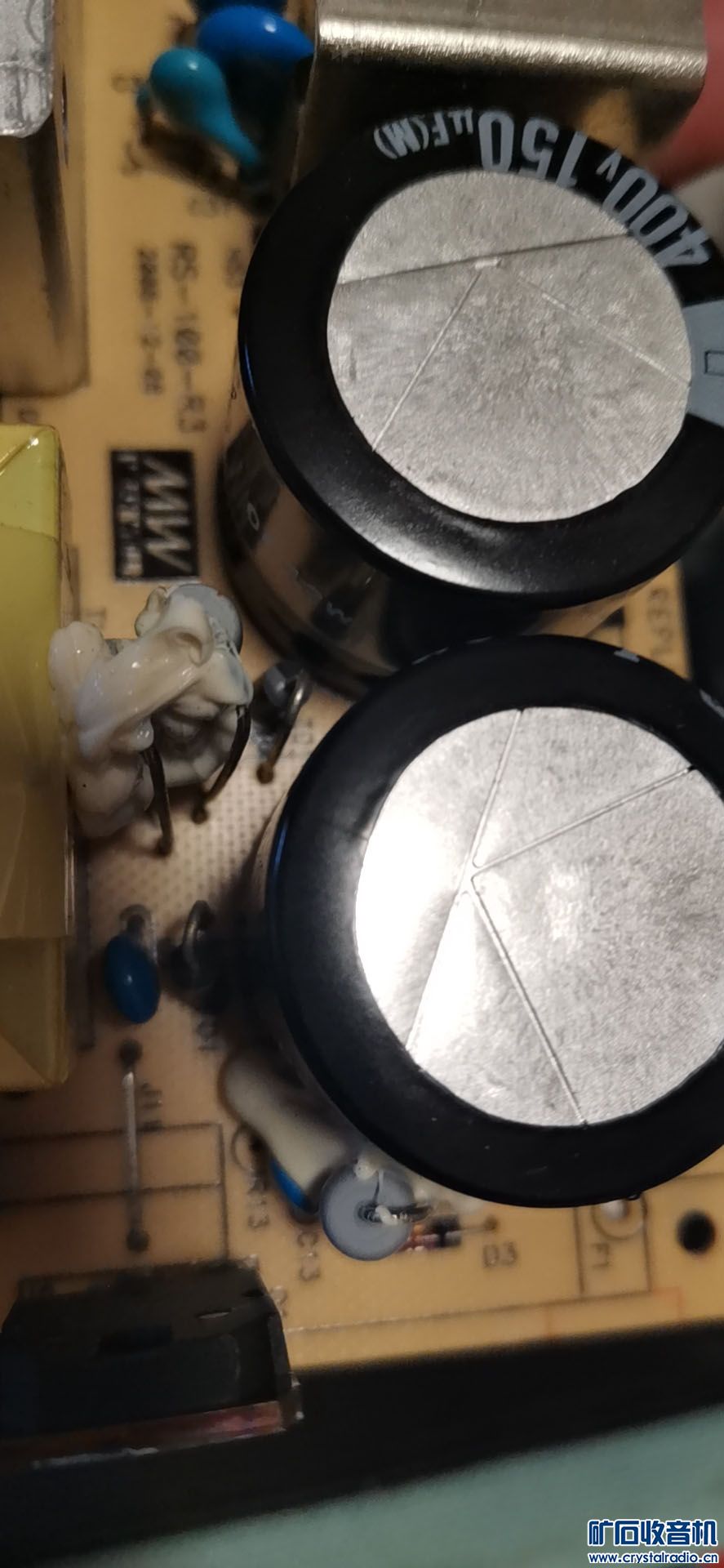

正面电路板
