想求个 耳机放大器 电路图

onesword

建议还是用运算放大器来做，简单，成本低，指标高。
另外，耳机不需要那么大的功率

29BBY

onesword 发表于 2021-6-25 19:16
建议还是用运算放大器来做，简单，成本低，指标高。
另外，耳机不需要那么大的功率

人家就图个胆味 石耳放我现在没信心了 原来鼓捣过复刻莱曼，还有伟良用德仪芯片的那个。声音死硬死硬的，适合动次打次，碰上丝竹管弦就束手无策。。。听古典，无论大小编制，我认为胆耳放全面胜出。

于海旺

onesword 发表于 2021-6-25 19:16
建议还是用运算放大器来做，简单，成本低，指标高。
另外，耳机不需要那么大的功率

放大器需要有一定的储备功率。

极品弯弯

29BBY 发表于 2021-6-25 19:40
人家就图个胆味 石耳放我现在没信心了 原来鼓捣过复刻莱曼，还有伟良用德仪芯片的那个。声音死硬死硬 ...

是的！~        就是 图个胆味

极品弯弯

于海旺 发表于 2021-6-25 20:13
放大器需要有一定的储备功率。

耳机不需要多大功率！ 但是 为了推 各种阻抗的耳机！  所以储备功率稍微选大一点！   6N6 是不错的 选择

小米气态键盘

极品弯弯 发表于 2021-6-26 04:49
耳机不需要多大功率！ 但是 为了推 各种阻抗的耳机！  所以储备功率稍微选大一点！   6N6 是不错的 选 ...

6N6阴极输出功率是很小的，尤其如果换成低阻耳机，如果想避开输出牛的话可以考虑6S6/6e6p WCF电路，OTL输出阻抗可降低至个位数。
屏极输出那个电路对于现代2Vrms音源来说增益实在太高了，五极管加高屏极负载电阻带来的是极高的电压放大级增益，同时失真也会大幅增加，300欧次级大约需要绕制800-900圈，输出牛变比约3：1，6N6的放大倍数≈22，甚至都不需要加电压放大级，一颗6N6就能搞定，如果觉得这个设计不错的话可以也考虑下6H30，内阻比6N6还低不少（约840欧），跨导更高

极品弯弯

小米气态键盘 发表于 2021-6-26 14:27
6N6阴极输出功率是很小的，尤其如果换成低阻耳机，如果想避开输出牛的话可以考虑6S6/6e6p WCF电路，OTL ...

我想做 6GF7    和    4P1S  耳放

小米气态键盘

极品弯弯 发表于 2021-6-26 19:10
我想做 6GF7    和    4P1S  耳放

想做6GF7的话可以考虑线性更好的6EM7。
4P1S好东西，但直热管对布线和灯丝处理要求会更高些。

极品弯弯

小米气态键盘 发表于 2021-6-26 19:48
想做6GF7的话可以考虑线性更好的6EM7。
4P1S好东西，但直热管对布线和灯丝处理要求会更高些。

4P1S  管子便宜 好买！~   不知道用什么电路？   6GF7A 有什么电路呢？

小米气态键盘

极品弯弯 发表于 2021-6-26 20:24
4P1S  管子便宜 好买！~   不知道用什么电路？   6GF7A 有什么电路呢？

4P1S三接牛出，至于电压放大级，我大概会选个1：2或者1：4的升压输入牛，因为增益已经差不多足够了（4P1S三接的μ≈8）。
6GF7A的话内置的电压放大管μ太高了，更适合做小功放而非耳放，6EM7也是这个问题，要不就加比较深的环路负反馈（耳放的增益一般在0-18dB）

琥珀

这个简单，效果好，胆味足。一个管子一个声道，几十万的奥菲斯耳放就用这个管子。

lxa000

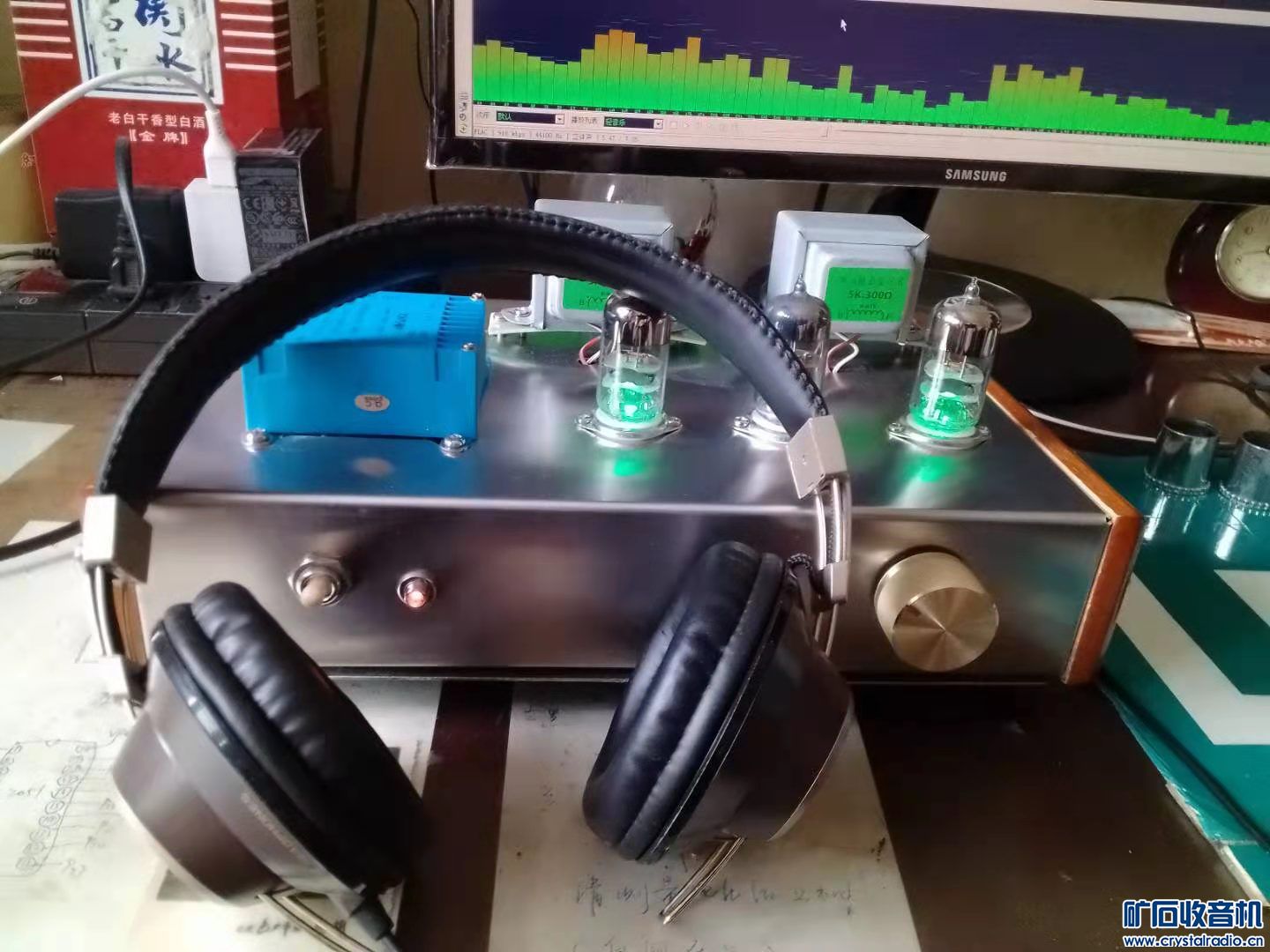

我的牛出耳放：

极品弯弯

我已经做了 6GF7A了

tssh

次级多绕组，通过串并改变阻抗，灵活性极高。。。
