求长城JT702-1电路板图

Z2465195982C · 发表于 2021-5-30 13:53:35

那位师傅有长城JT702-1印刷电路板图，给发过来一份十分感谢

13952016708 · 发表于 2021-5-30 14:17:27


13952016708 · 发表于 2021-5-30 14:40:42

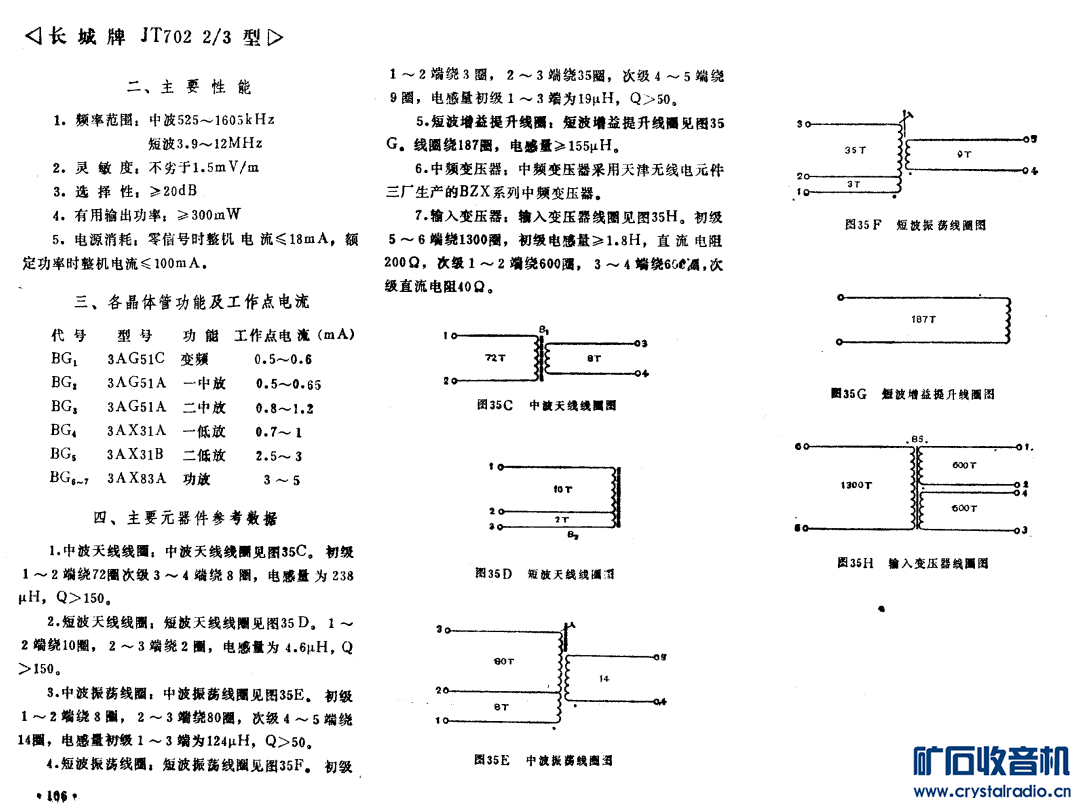

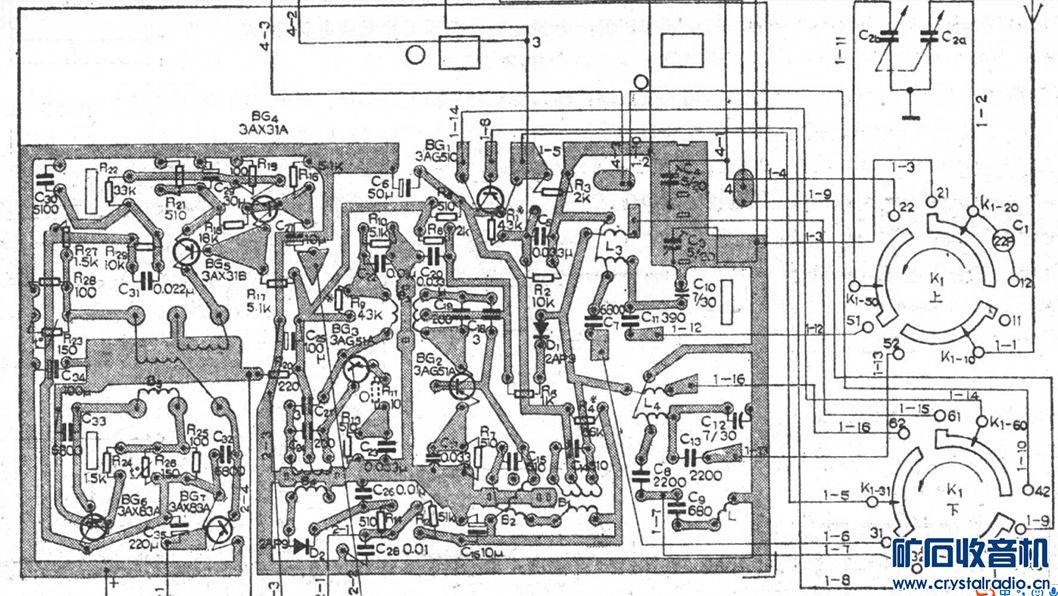

又找了一下，这次比较详细

13952016708 · 发表于 2021-5-30 14:41:53

不知道什么原因，好难上传，现在搞定

Z2465195982C · 发表于 2021-5-30 20:28:05

太感谢黄师傅了，师傅费心了

13952016708 · 发表于 2021-5-31 11:57:36

Z2465195982C 发表于 2021-5-30 20:28
太感谢黄师傅了，师傅费心了

没事，互相帮助的，坛里面好多朋友很热心的，祝你玩得开心

ldj7501 · 发表于 2024-3-10 18:16:47

13952016708 发表于 2021-5-31 11:57
没事，互相帮助的，坛里面好多朋友很热心的，祝你玩得开心

借楼问一下，这个长城JT702 -1 收音机性能怎么样？

zzfjct · 发表于 2024-3-10 19:10:24

本帖最后由 zzfjct 于 2024-3-10 19:11 编辑

这个电路图，二次AGC控制二极管偏置电压会倒挂的，即正极正电压，负极电压，最大正向电压约0.5V。

ldj7501 · 发表于 2024-3-16 17:09:43

13952016708 发表于 2021-5-30 14:40
又找了一下，这次比较详细

黄老师你好！我也收了这台长城JT702，但是拉线断了，不知道怎么拉线，能否指导一下？

13952016708 · 发表于 2024-3-18 10:55:20

ldj7501 发表于 2024-3-16 17:09
黄老师你好！我也收了这台长城JT702，但是拉线断了，不知道怎么拉线，能否指导一下？

等我这段时间有空找到机子，给你拍照。因为体积大，给我用纸箱封存，拿单位了储藏室了。

ldj7501 · 发表于 2024-3-18 11:02:45

13952016708 发表于 2024-3-18 10:55
等我这段时间有空找到机子，给你拍照。因为体积大，给我用纸箱封存，拿单位了储藏室了。

好的，不着急，等您有空
