220V市电波形

lmb9802 · 发表于 2021-5-13 15:30:06

washu 发表于 2021-5-13 12:57
楼主测个 50HZ，你看人家是 2012 就来个 20MHZ！下次看到 6002 你就 200MHZ 了吧？你那么能，你咋不用日 ...

晕死
是你提出要拿CRT来比的好不？

lmb9802 · 发表于 2021-5-13 15:50:55

washu 发表于 2021-5-13 10:48
是么，拿你的 CRT 示波器出来比比

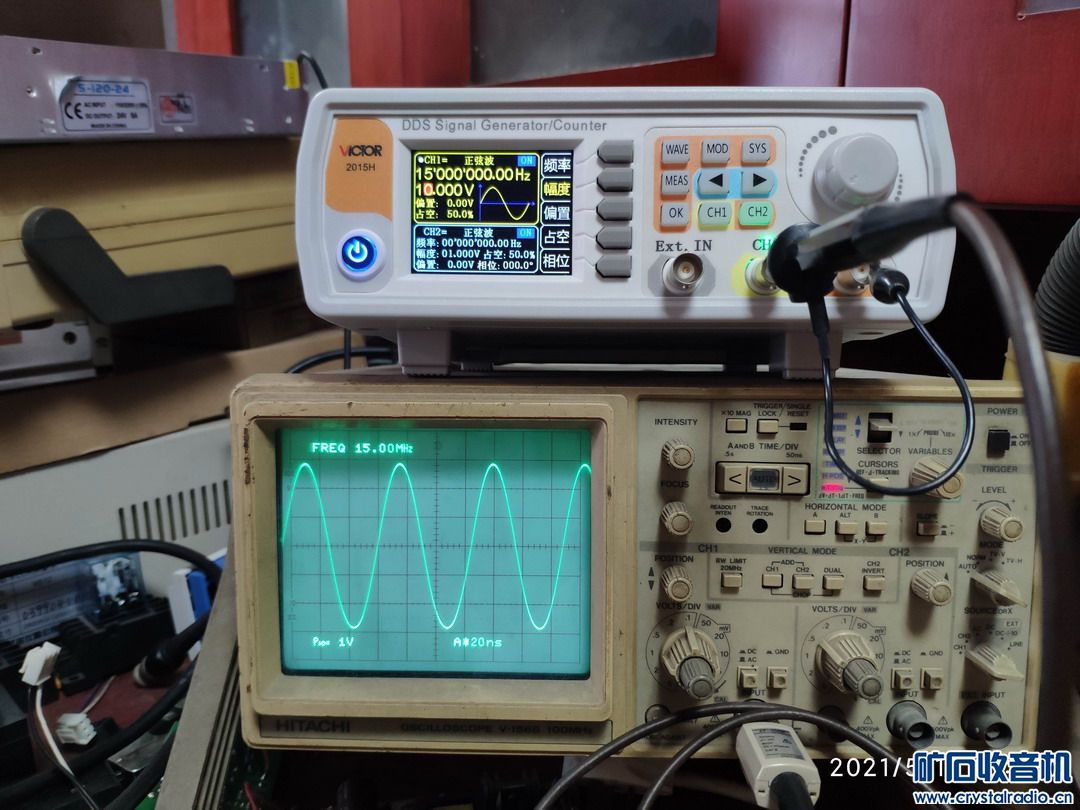

胜利的一款信号发生器，最高频率是15MHZ
示波器是日立1565

上图是15MHZ正弦波

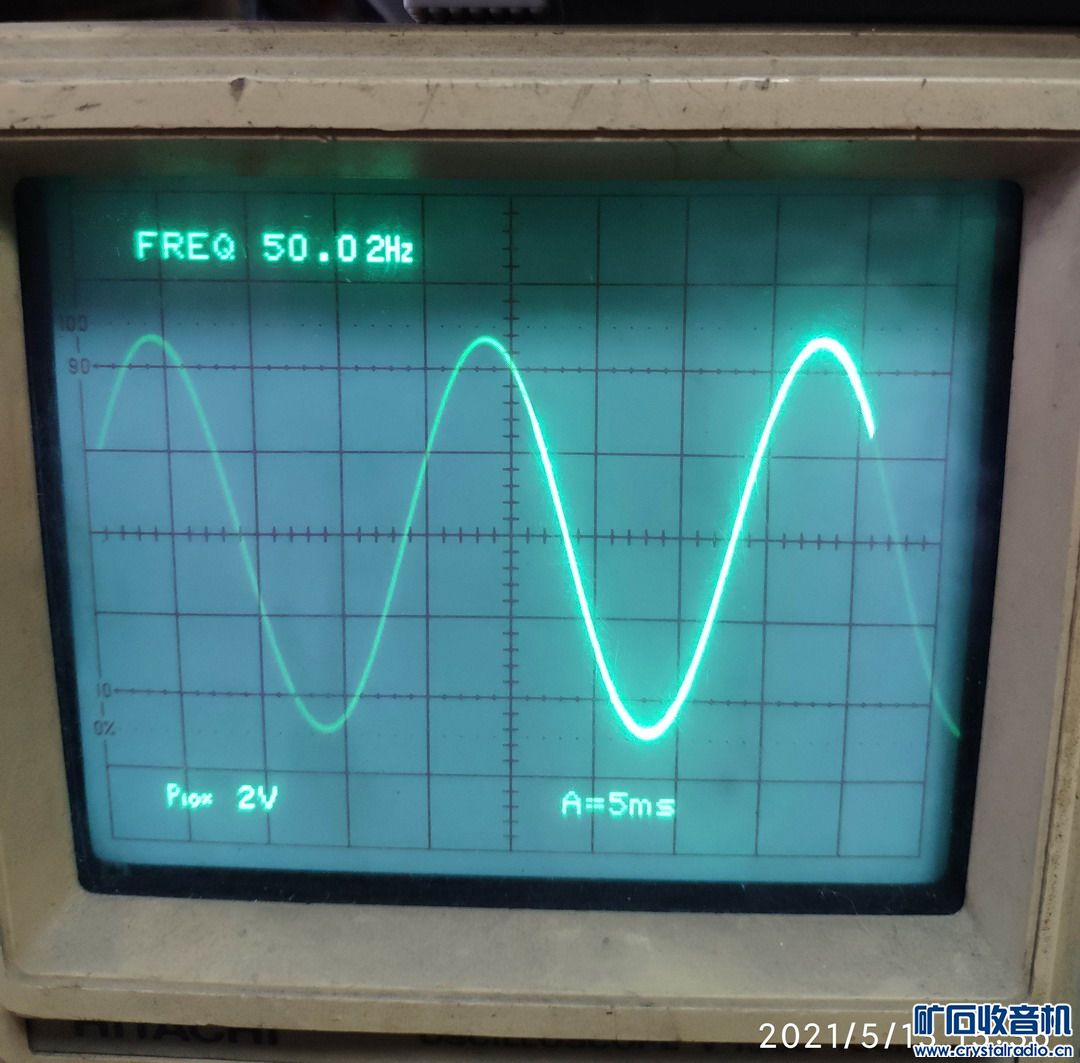

上图是50HZ正弦波

上图是100HZ正弦波

迟来的菜鸟 · 发表于 2021-5-13 16:10:11

没搞明白，怎么回事？安捷伦2012图中不是标100M，2G取样吗。不能测20M正弦波？

jlfzx · 发表于 2021-5-13 16:22:42

本帖最后由 jlfzx 于 2021-5-13 16:25 编辑

我先俩个，用我的茅刺我盾，泰克LCD与安捷伦CRT，都是100M的。
测量是同一个按键的触发信号

安捷伦比较老，泰克比较新
以下照片是2016年拍的，对比后把安捷伦卖掉了。

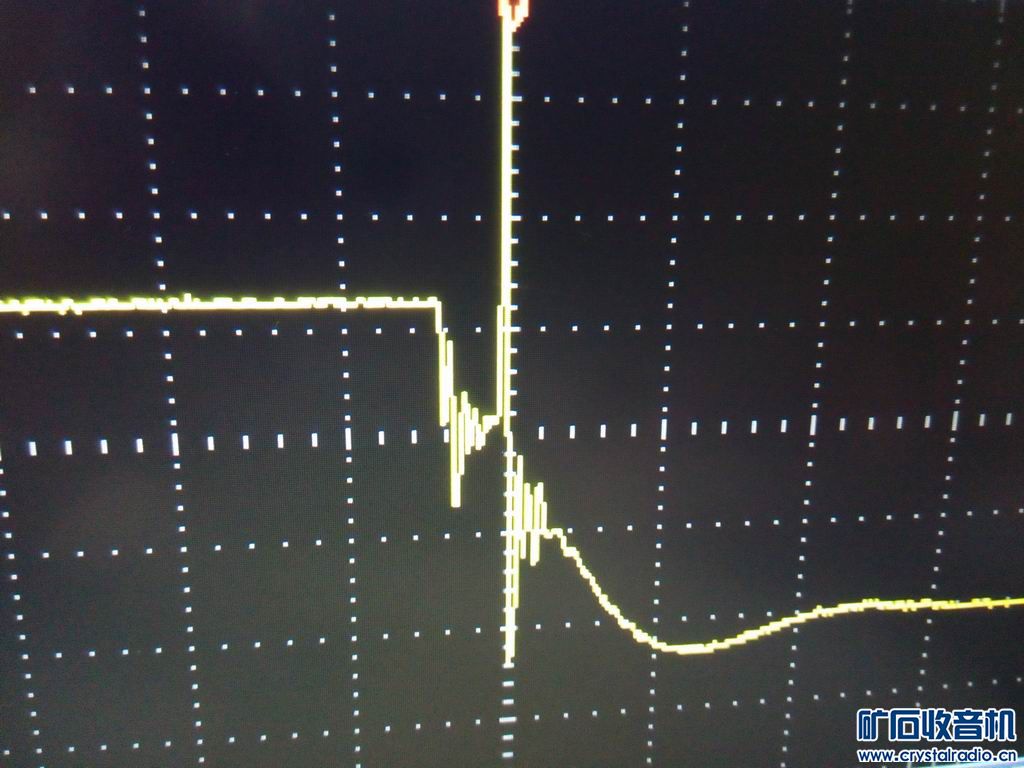

安捷伦CRT
调整大小 IMG_20160817_164440.jpg

泰克LCD

washu · 发表于 2021-5-13 16:57:59

迟来的菜鸟发表于 2021-5-13 16:10
没搞明白，怎么回事？安捷伦2012图中不是标100M，2G取样吗。不能测20M正弦波？

当然能，我只是不爽某些人的发言方式而已

一样圆滑没有锯齿，楼主的波波实在是太那啥


washu · 发表于 2021-5-13 16:59:25

lmb9802 发表于 2021-5-13 15:50
胜利的一款信号发生器，最高频率是15MHZ
示波器是日立1565

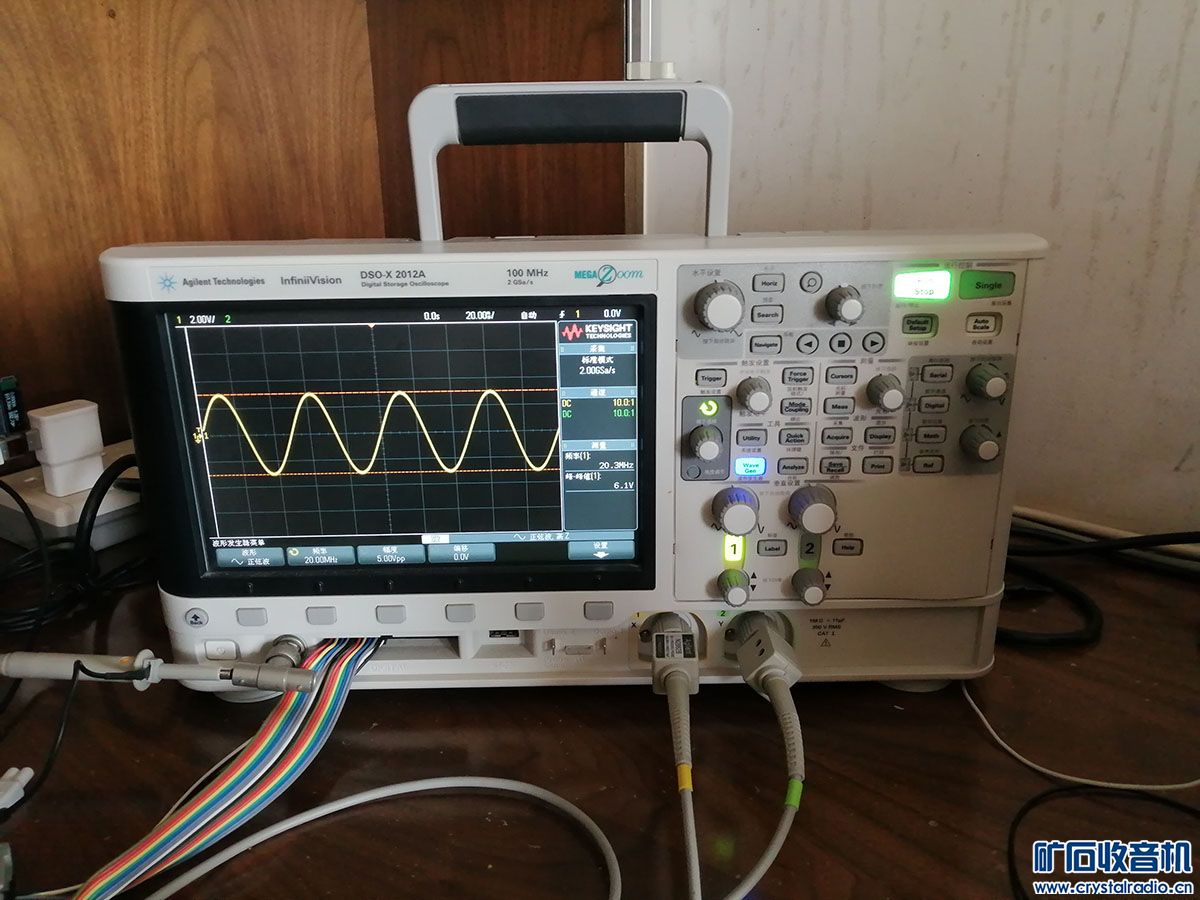

那就 20MHZ 好了，怎么样？一样圆滑没有阶梯！

楼主的波波能代表“液晶显示的存储示波器”？


迟来的菜鸟 · 发表于 2021-5-13 17:45:17

washu 发表于 2021-5-13 16:57
当然能，我只是不爽某些人的发言方式而已

一样圆滑没有锯齿，楼主的波波实在是太那啥

哈哈哈哈，原来如此。不过您是大师，应该宽宏大量一点嘛。楼主的波波显示确实粗糙。699的玩具示波器都比他细腻

kill00000 · 发表于 2021-5-14 00:34:13

jlfzx 发表于 2021-5-13 16:22
我先俩个，用我的茅刺我盾，泰克LCD与安捷伦CRT，都是100M的。
测量是同一个按键的触发信号

只从这个图可能不好对比啊，不一定就是crt的次。一个可能是crt的带宽不够，对毛刺有了滤波效果；另一个可能是lcd的数字采样率不够，导致毛刺细节显示不够，只有减小时基，放大波形，才更好判断

jlfzx · 发表于 2021-5-14 08:58:04

kill00000 发表于 2021-5-14 00:34
只从这个图可能不好对比啊，不一定就是crt的次。一个可能是crt的带宽不够，对毛刺有了滤波效果；另一个可 ...

确实是CRT带宽不够。

washu · 发表于 2021-5-15 10:16:21

迟来的菜鸟发表于 2021-5-13 17:45
...楼主的波波显示确实粗糙。699的玩具示波器都比他细腻

数码产品果然买新不买旧

不过楼主的泰克，确实“经典”了一点，我当年也用过泰克的数字波波，都没那么挫

284362654 · 发表于 2021-5-19 11:13:58

维修必须的有这东西
