刚收到的老收音机，向师傅们求电路图

Huangcheng111 · 发表于 2021-5-5 09:59:13

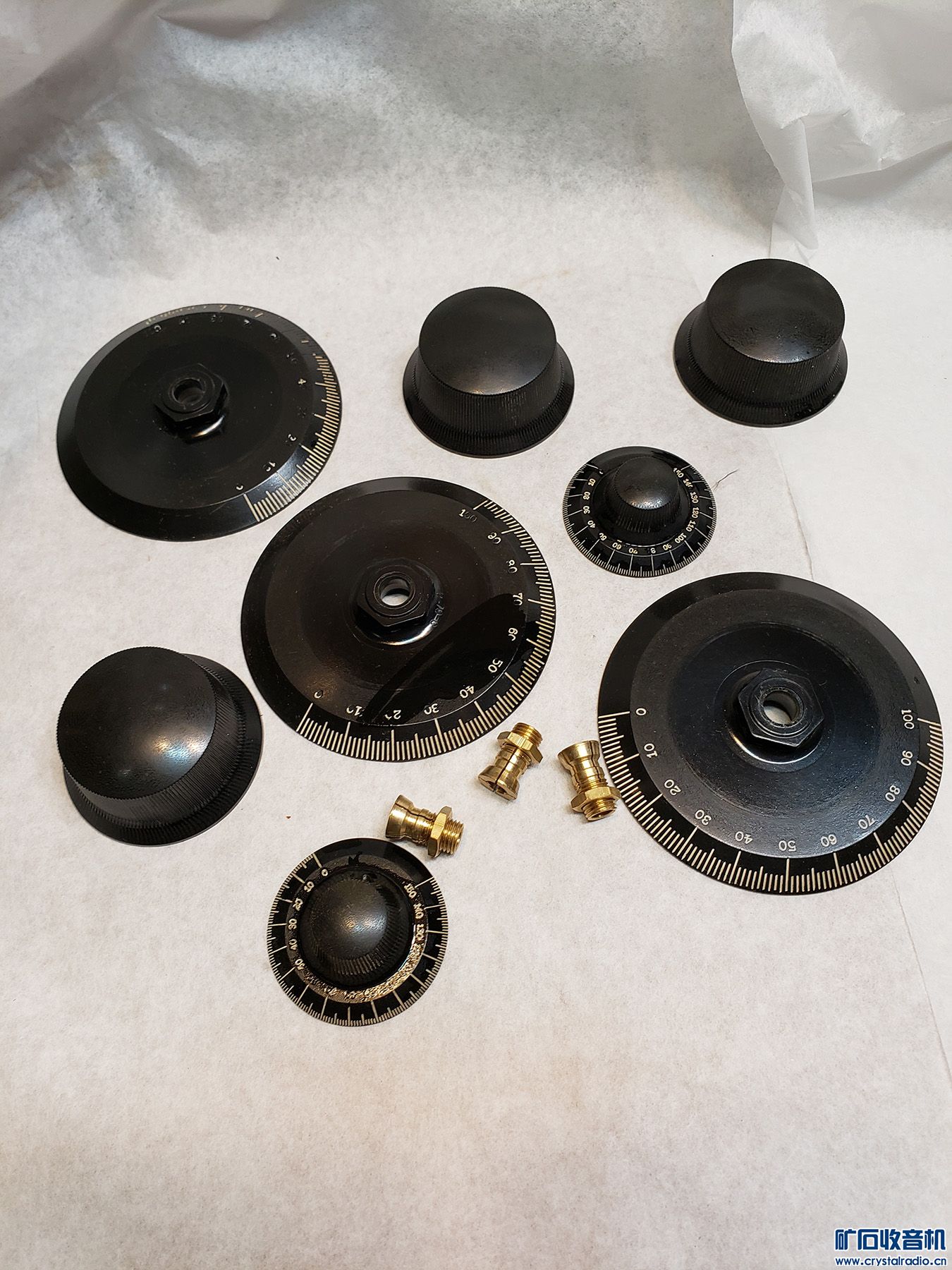

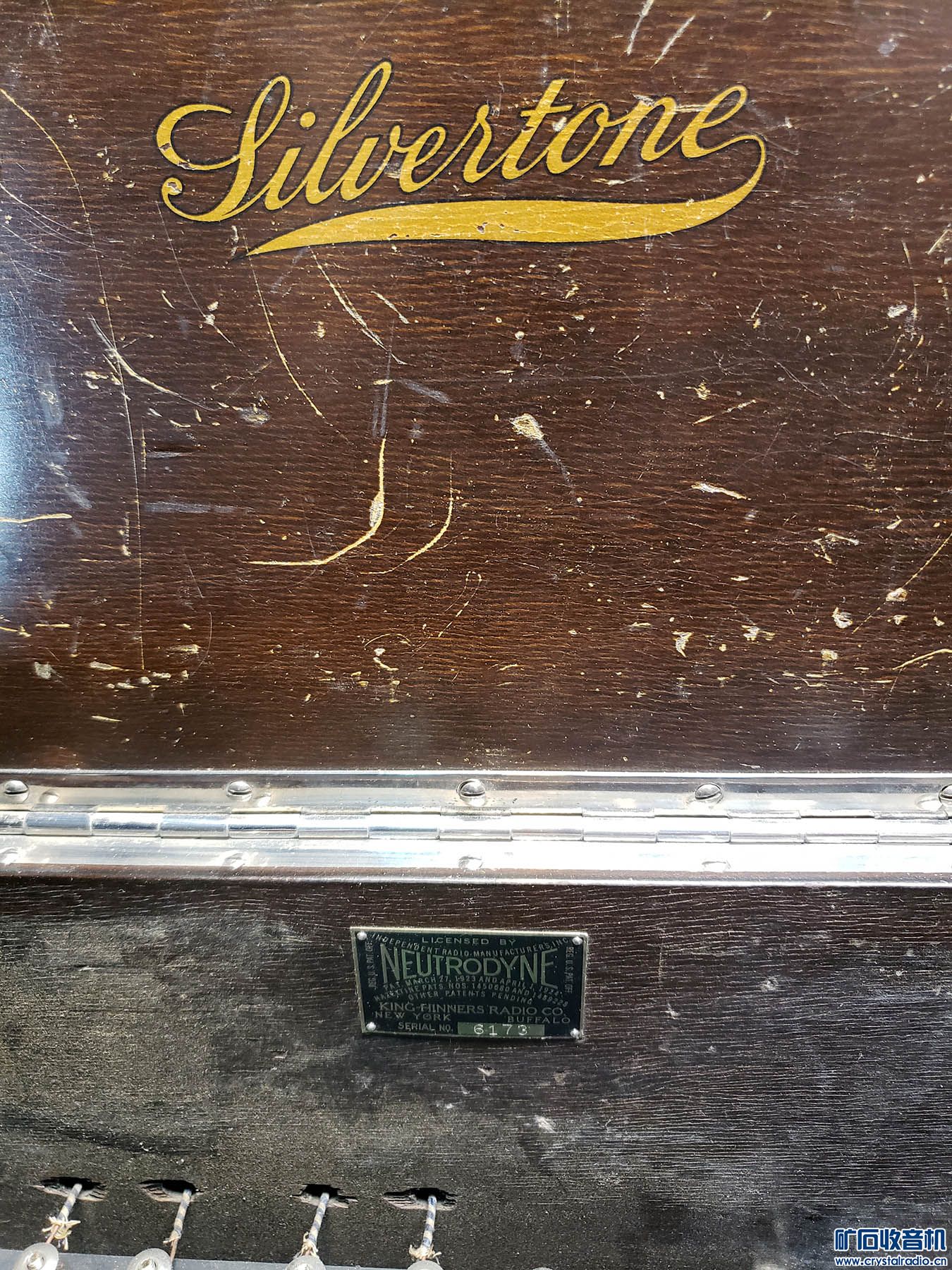

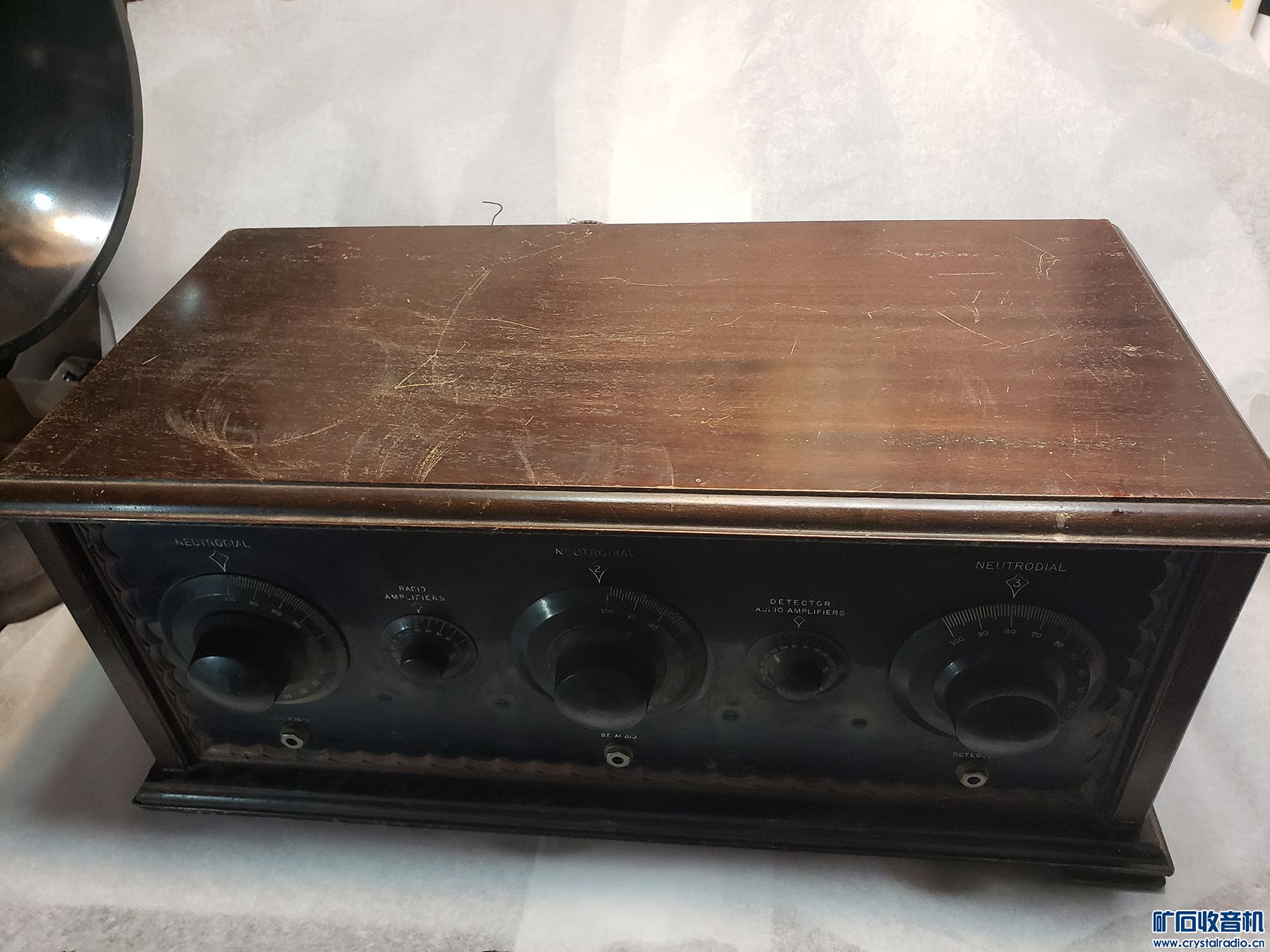

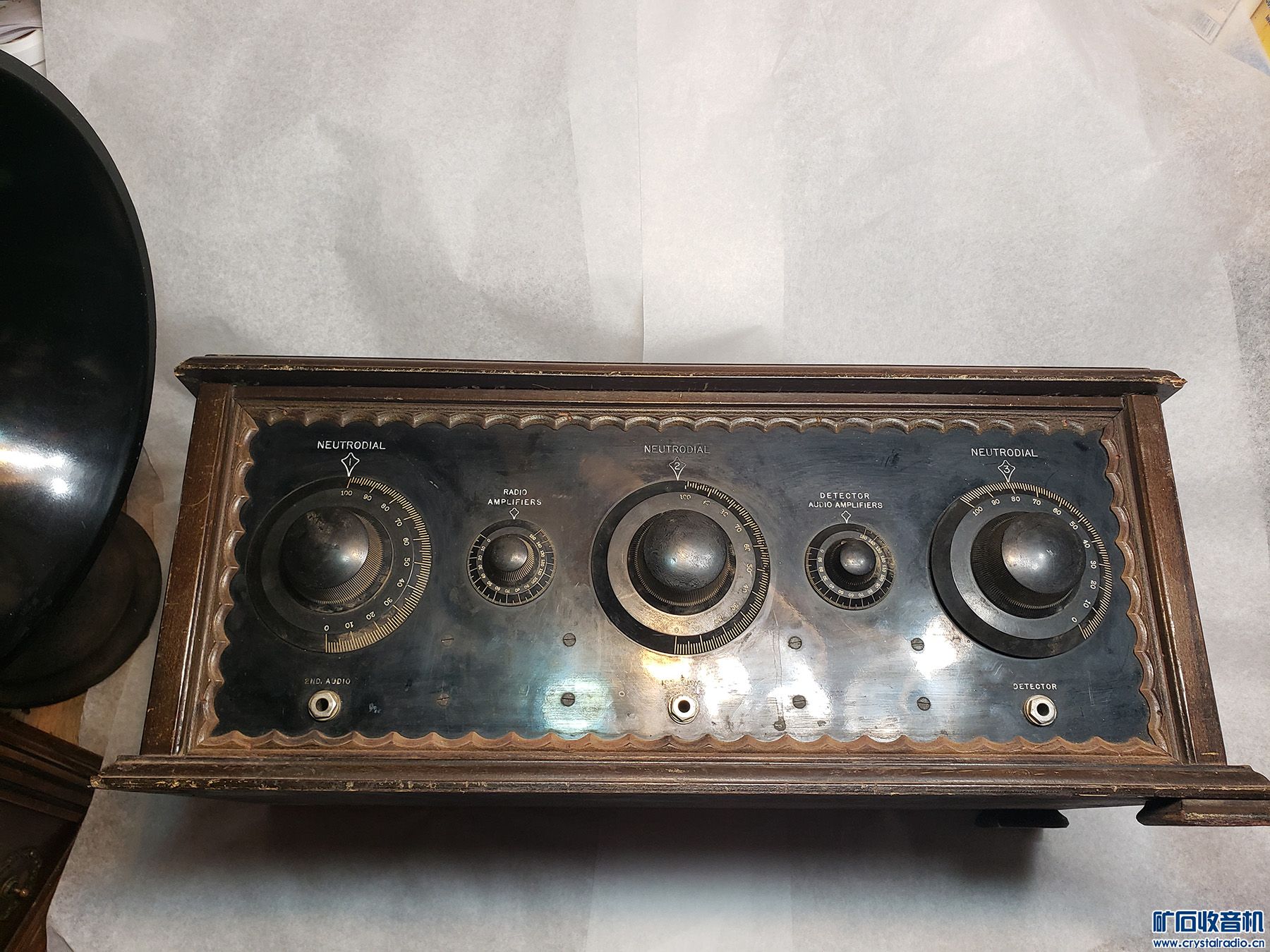

这个是一台1924年的电池收音机，五只UⅤ-199电子管，配有大喇叭与耳机，没有找到电路图，求教各位老师，是否有这台收音机的电路图？先谢谢！

Huangcheng111 · 发表于 2021-5-5 10:02:56

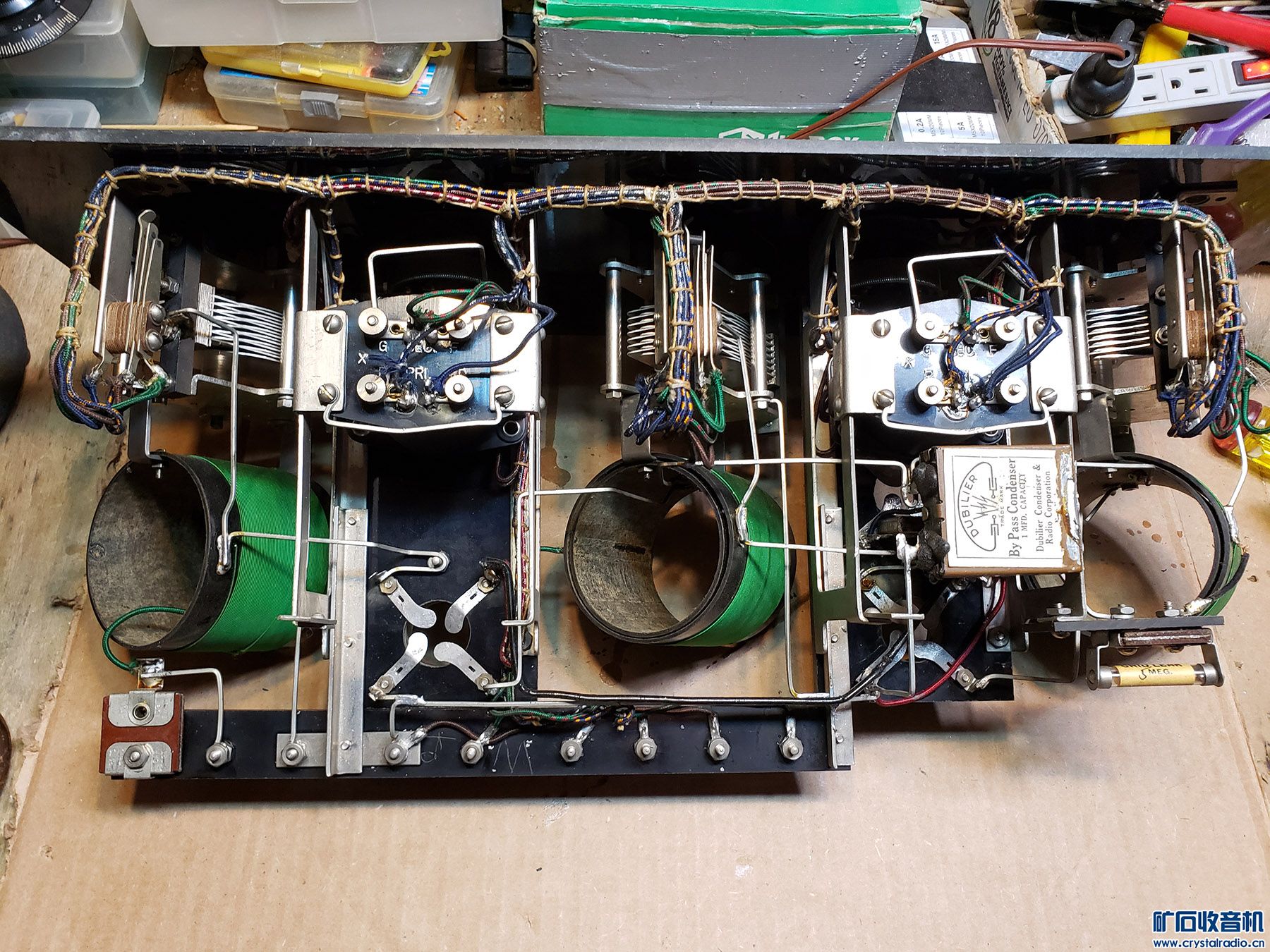

内部的零件，看到质量还不错

Huangcheng111 · 发表于 2021-5-5 10:05:59

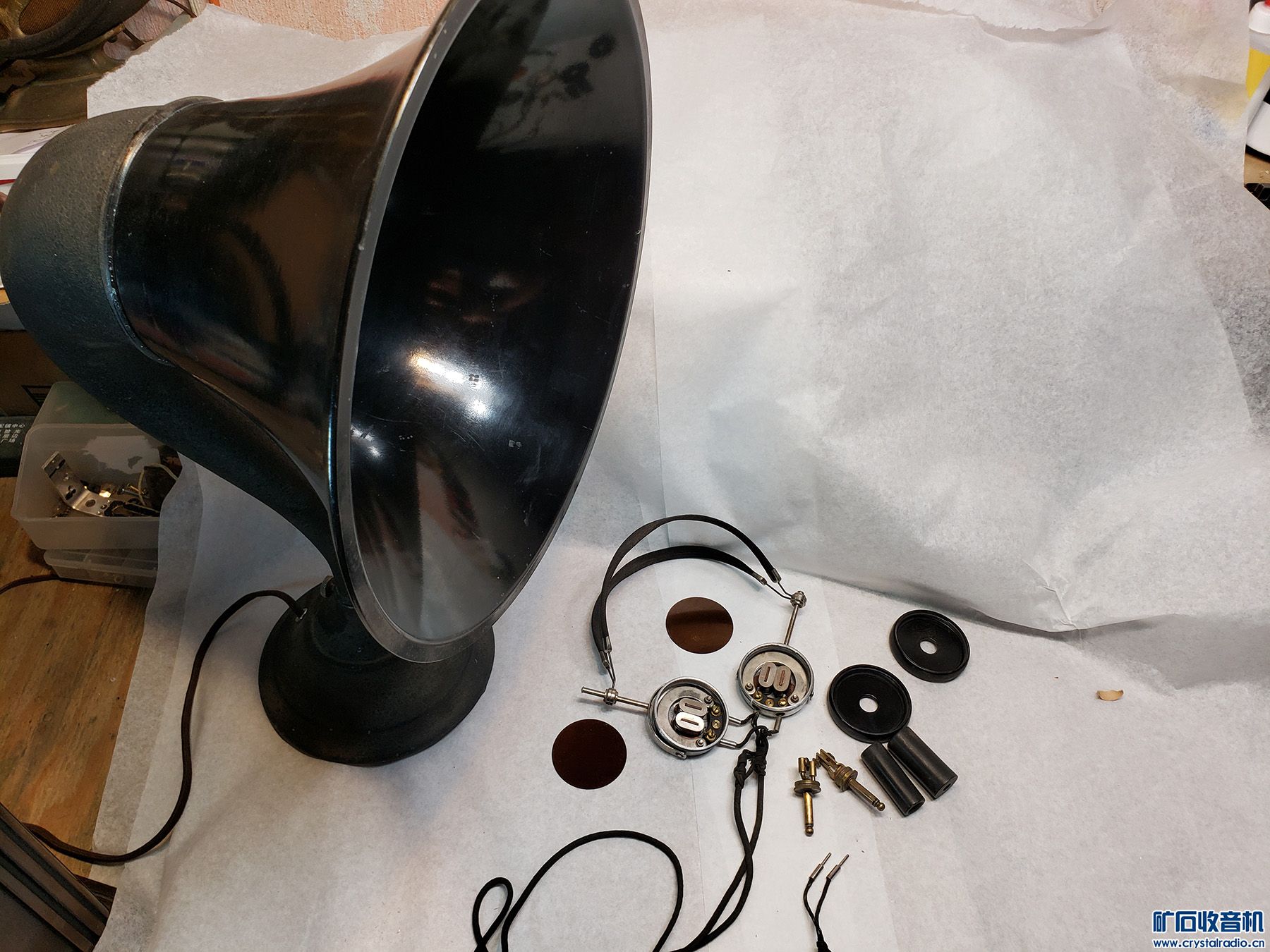

配有喇叭，耳机，铜插头

Huangcheng111 · 发表于 2021-5-5 10:10:35

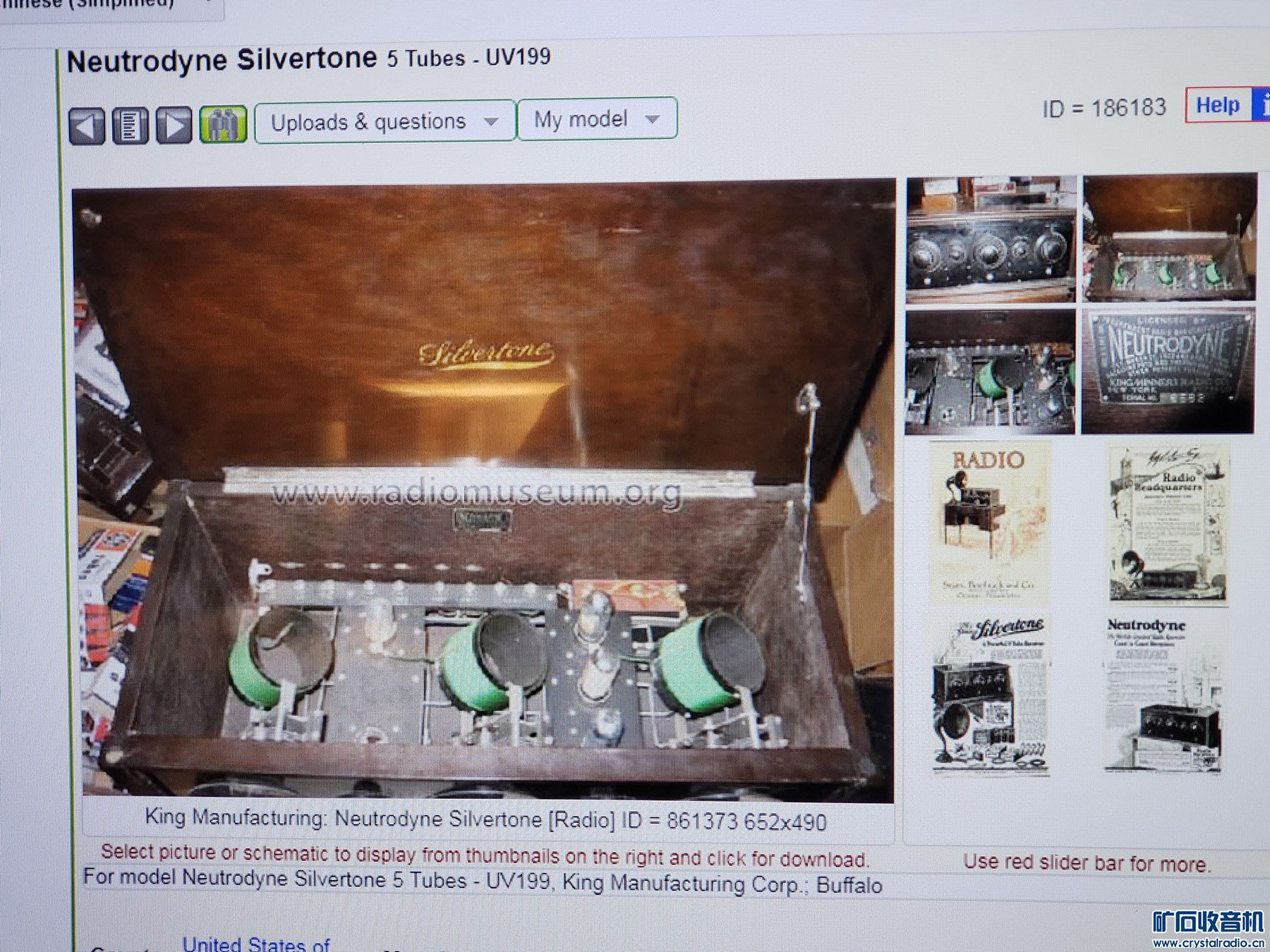

在网上找到一点资料，但是我没有找到电路图。
谢谢各位老师帮忙！

白居不易 · 发表于 2021-5-5 10:40:04

UV199电子管：

早期的收音机电路大同小异，这是陈汉燕、徐蜀《广播情怀——经典收音机收藏与鉴赏》一书中的五灯机电路：

Huangcheng111 · 发表于 2021-5-5 10:44:52

白居不易发表于 2021-5-5 10:40
UV199电子管：

早期的收音机电路大同小异，这是陈汉燕、徐蜀《广播情怀——经典收音机收藏与鉴赏》一书 ...

非常感谢版主

Huangcheng111 · 发表于 2021-5-5 10:48:29

图子有点小，图子上的字看不太清楚

白居不易 · 发表于 2021-5-5 11:01:54

Huangcheng111 发表于 2021-5-5 10:48
图子有点小，图子上的字看不太清楚

原图就不大，我把它分成两部分试试：

Huangcheng111 · 发表于 2021-5-5 11:21:55

白居不易发表于 2021-5-5 11:01
原图就不大，我把它分成两部分试试：

看到好一些了，辛苦啦！非常感谢版主！

daxian50 · 发表于 2021-5-5 11:56:12

本帖最后由 daxian50 于 2021-5-5 12:07 编辑

去瞧瞧这个，应该有帮助。 http://ieeemilestones.ethw.org/i ... rodyne-Receiver.pdf 。还有这个使用说明 http://www.jollinger.com/radio/m ... ne_Instructions.pdf

Huangcheng111 · 发表于 2021-5-5 19:09:02

本帖最后由 Huangcheng111 于 2021-5-5 19:10 编辑

daxian50 发表于 2021-5-5 11:56
去瞧瞧这个，应该有帮助。 http://ieeemilestones.ethw.org/i ... -Neutrodyne-Receive ...

已经下载了，内容丰富，非常感谢老师的指教

juanlin · 发表于 2021-5-6 09:06:42

好漂亮的鸡鸡

Huangcheng111 · 发表于 2021-5-6 19:05:05

juanlin 发表于 2021-5-6 09:06
好漂亮的鸡鸡

两只耦合变压器都有一组不通，现在还不知道怎么办？很头大啊

谢谢朋友的到访欣赏！

白彦花 · 发表于 2021-5-7 06:37:05

真不敢相信这机器一百年了，保存真好，有极高收藏价值！
