前些天5uA表发帖过后，有人发出了3uA表，突发兴趣某宝一淘，还真有个，于是乎以俩好可变的价儿弄到了这块表。
此表为2011年1月产日本横河3-10-30-100uA电流表，串号00768S。产地新加坡，带有原纸盒包装和塑料柄提手。整体全新，仅调零钮有些微变形证明它是个二手货。
收到表时拿出来，只听表里有碎物做响。轻轻倒放打开后壳，只见四只线绕锰铜电阻跃然眼前，其中一只大于其他三只，而且三只绕线都不少。这可能是解密上一贴3uA表内阻疑问的关键。而碎物是塑料柄转轴上的半轴。不得不说这点不如1964年的5uA。那块表金属转轴，牛皮提手，绝不会出现如此事故。把柄轴经过粘接后，强度和外观回复原状。
电流表脸也没有1964年5uA处理的干净，有些细渣，不致影响美观，也就懒得清理了。
最后用自来水慢慢蘸着手指刮掉纸胶，清理干净，包好留存待用。

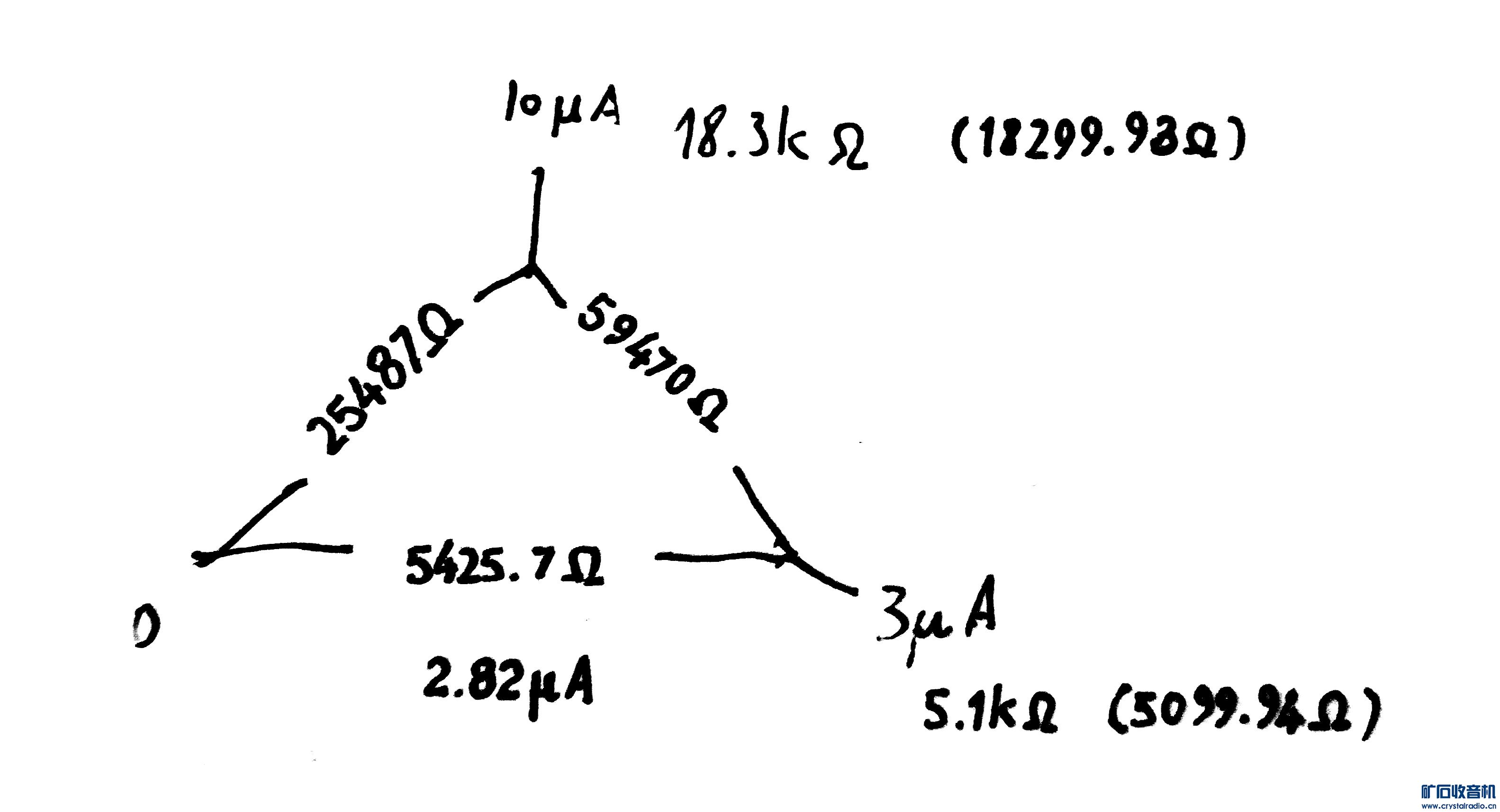

补充：此表电路结构很简单，而为什么3uA内阻只有5.1k，而10uA却有18.3k呢？
我们以100uA的量程来看，此时表头串联三个电阻，过表头电流一定小于3uA，而过最后一级分流电阻有97+uA。此时满偏电压为250mV。
我们假设还有一个5A的量程，此时主分流电阻有接近5A，而所有分流电阻的绝大部分阻值都会串在表头回路中，约为257.7mV。
以3uA量程来看，过表头电流任然不变，而过四只串联的分流电阻只能摊到0+uA，此时满偏电压15.3mV。
证明 分流电阻串联总电阻粗略估计是表头内阻15倍以上！
而表头偏转灵敏度，推测只有2.8uA左右，上一贴中预测的2.6uA并不准确，因为这样的灵敏度模拟时未能造就其他档位如此大的电阻。
为什么要选这么大总阻的分流电阻呢？这里我给的解释可能是
1.在表头灵敏度固定的条件下，使用固定电阻分流时最小量程尽量接近表头灵敏度。
2.较大阻值的分流电阻可以等效拉低表头铜阻热量变化，保证在宽温度环境里保证其1.0级的精度。
精度保证了，但是10-100uA量程满偏电阻也增加了，就不很适合低阻抗的要求了。
tips: 高灵敏度的电流表容易受到静电影响。地处兰州，静电明显。干燥纸擦拭表玻璃时一度能使指针偏转接近量程1/3，干燥纸擦拭后的塑料尺也能有非常明显的牵引指针作用。所以调零和使用之前务必玻璃表面确认消除掉静电再行调整测试。
见图！

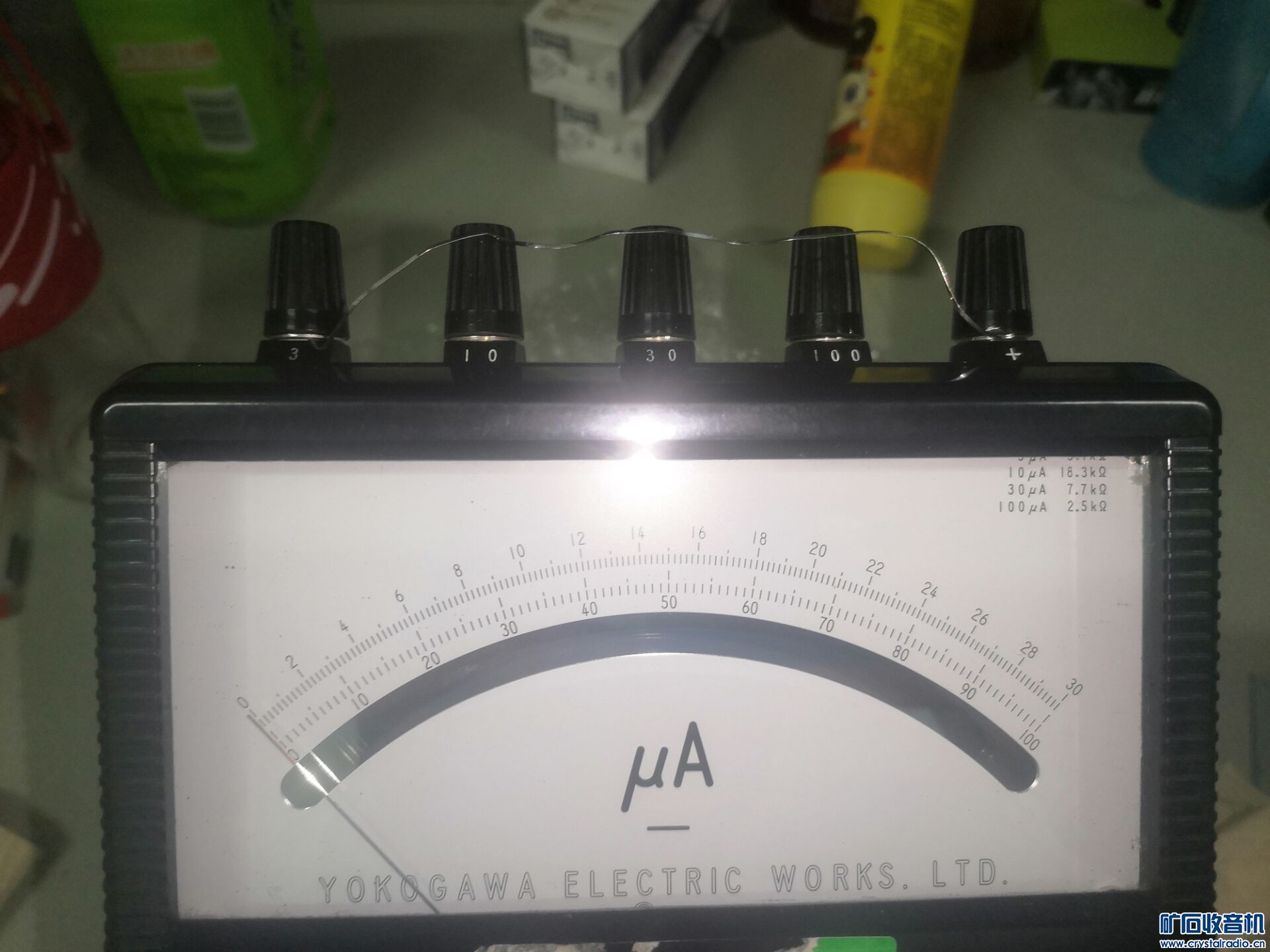

正脸
|
-

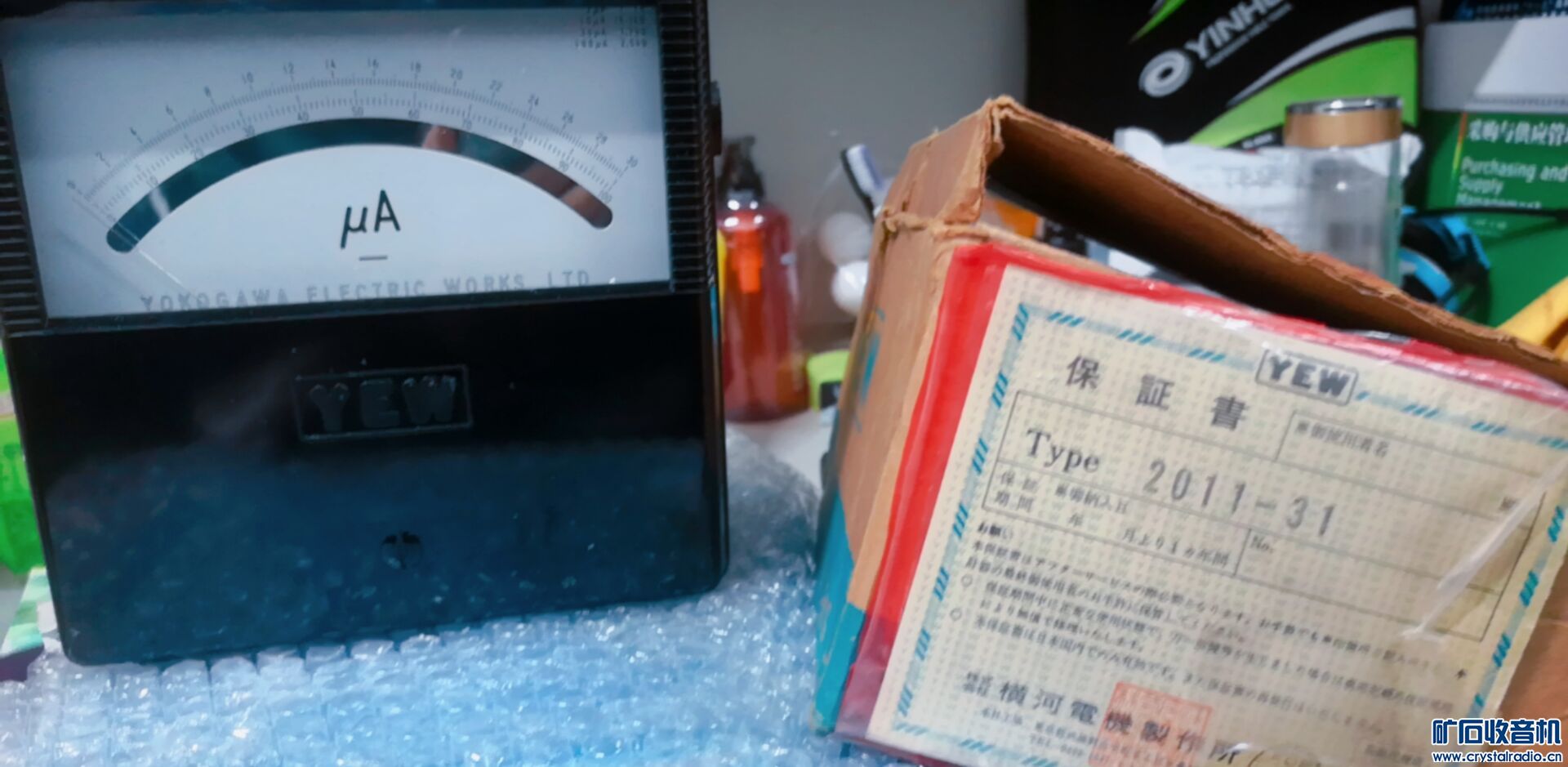

原包装
-

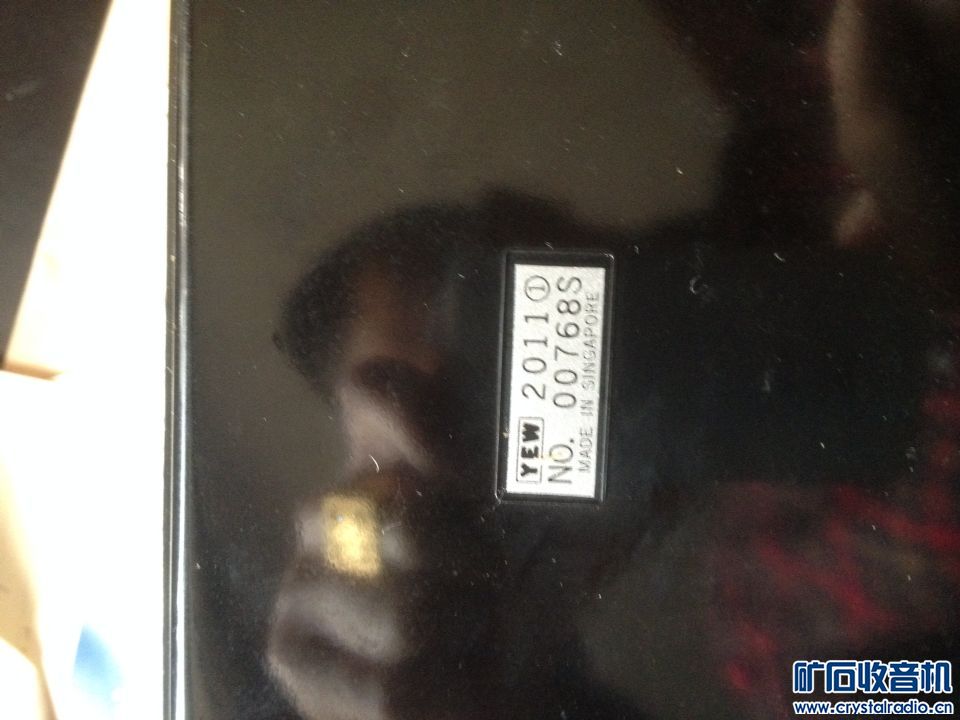

串号
-

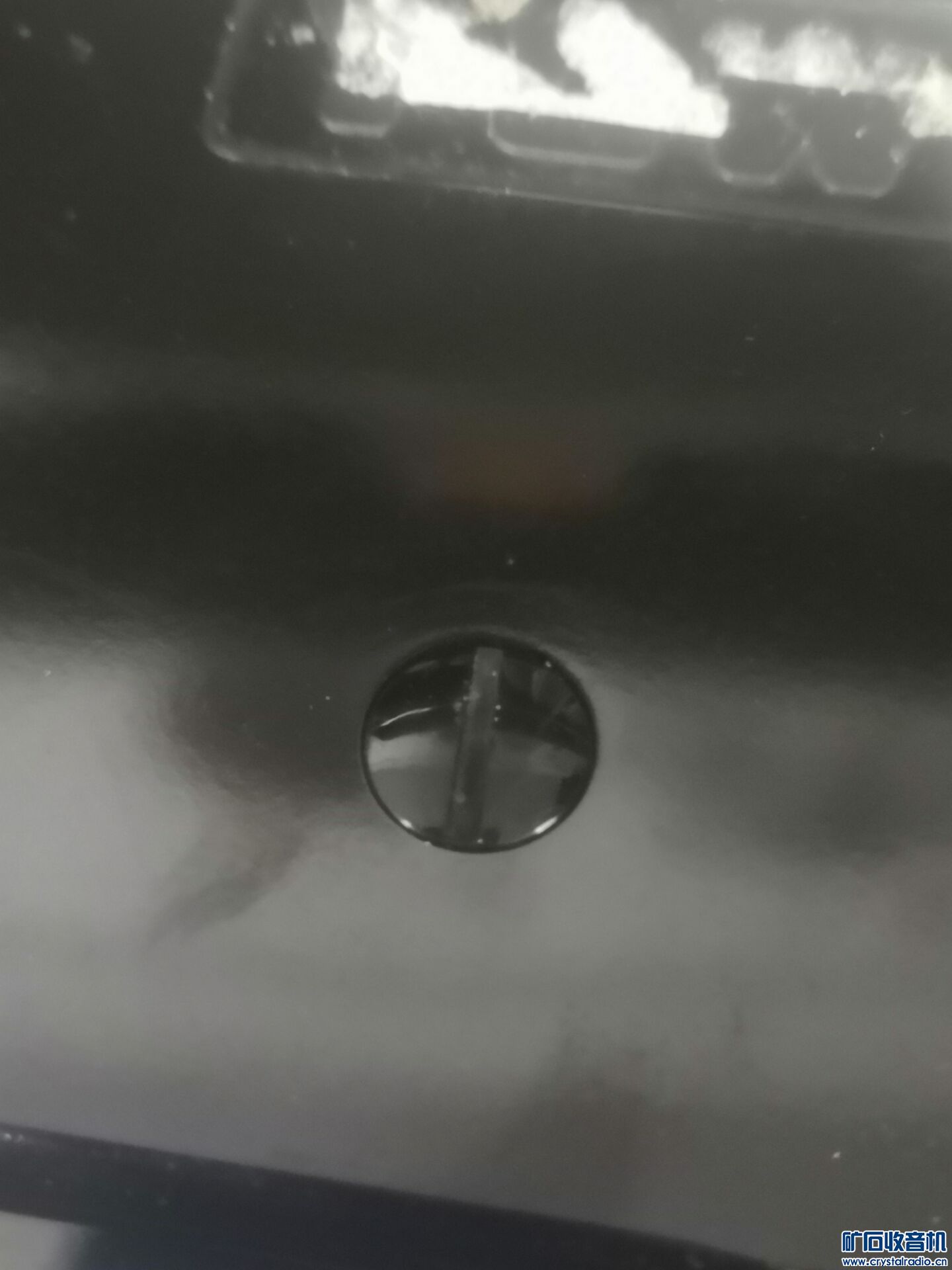

有一定使用痕迹的调零钮
-
内部电路，很简单
